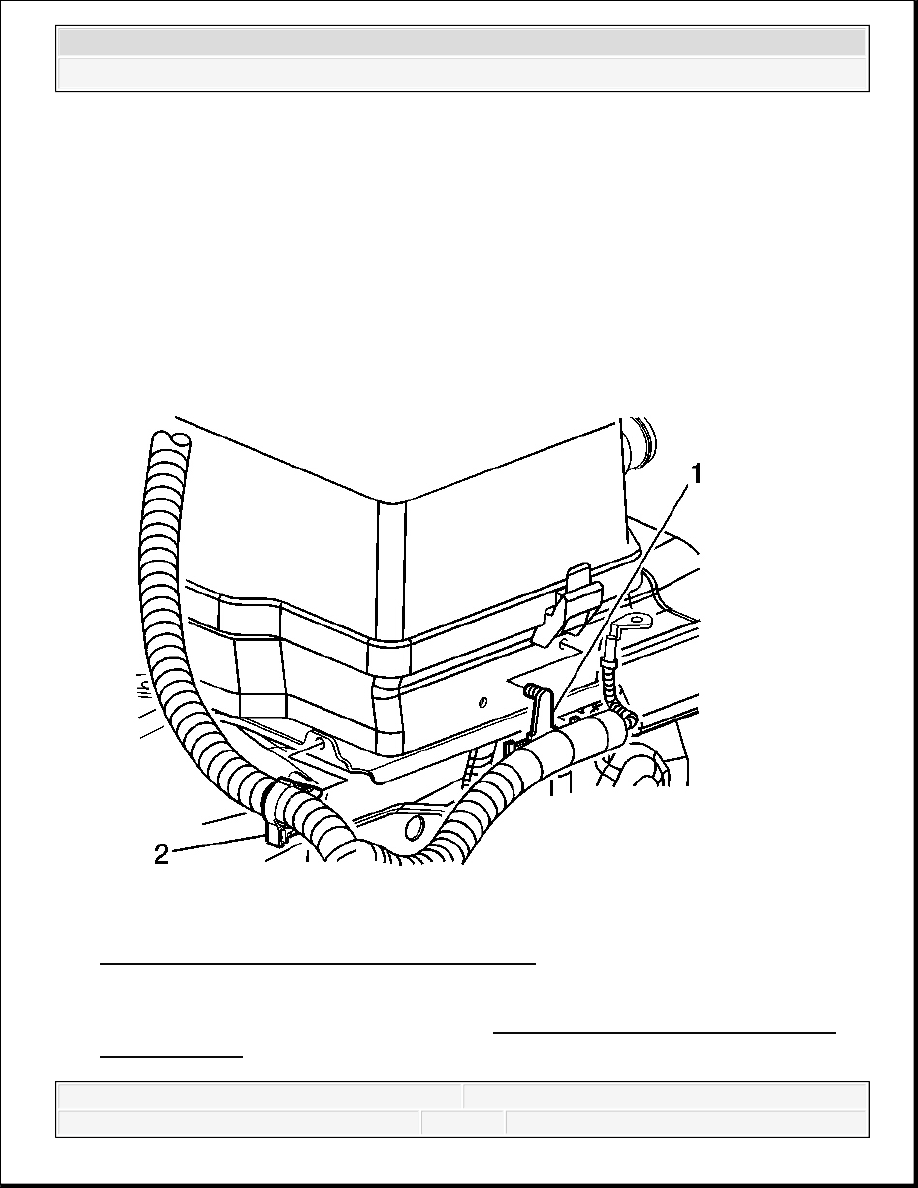

Fig. 27: Identifying Engine Wiring Harness Connector & Retaining Clips
Courtesy of GENERAL MOTORS CORP.

12. Connect the engine wiring harness electrical connector (1) to the generator battery control

module.

13. Install the engine wiring harness clip (2) to the upper battery box.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



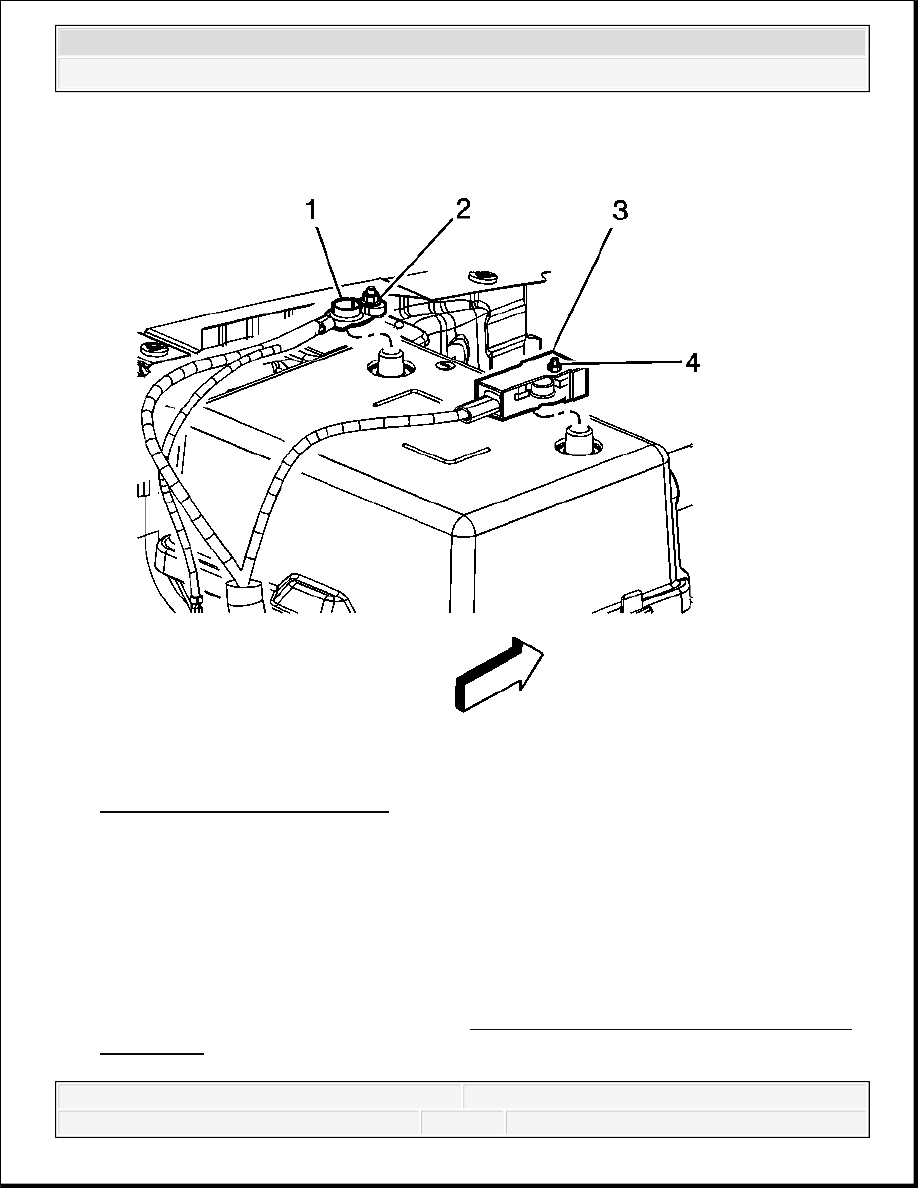

Fig. 28: View Of Battery Cables
Courtesy of GENERAL MOTORS CORP.

14. Install the positive battery cable (4) to the battery.

15. Tighten the positive battery cable nut (3).

Tighten: Tighten the nut to 9 N.m (80 lb in).

16. Close the protective cover to access the positive battery cable terminal.

17. Connect the negative battery cable. Refer to Battery Negative Cable Disconnection and

Connection.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



GENERATOR CABLE REPLACEMENT

Removal Procedure

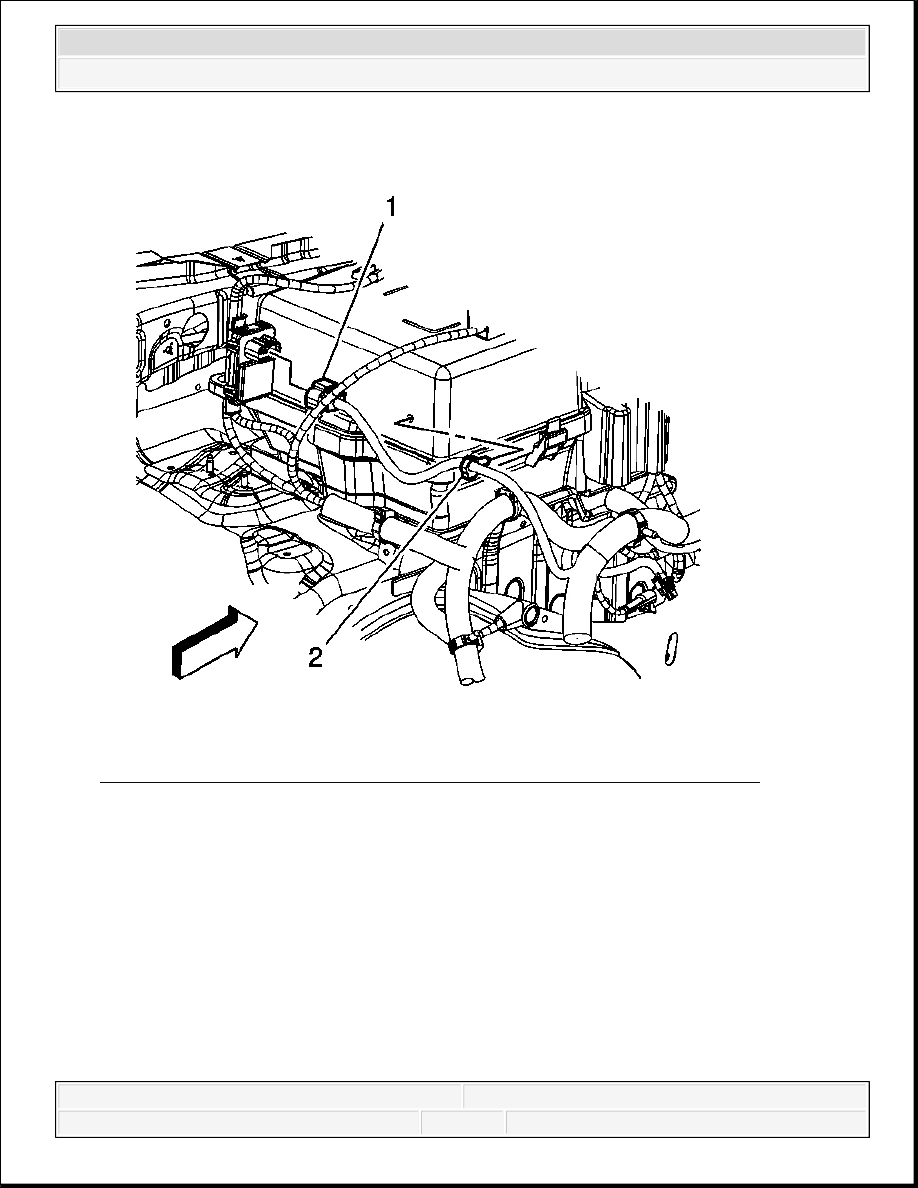

Fig. 29: Identifying Battery Cable Harness Clips
Courtesy of GENERAL MOTORS CORP.

1. Disconnect the battery negative cable. Refer to Battery Negative Cable Disconnection

and Connection.

IMPORTANT:

Always use replacement cables that are of the same type,
diameter and length of the cables that are being replaced.

Always route the replacement cable the same way as the
original cable.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



2. Remove the battery cable harness clips (1, 2) from the battery tray.

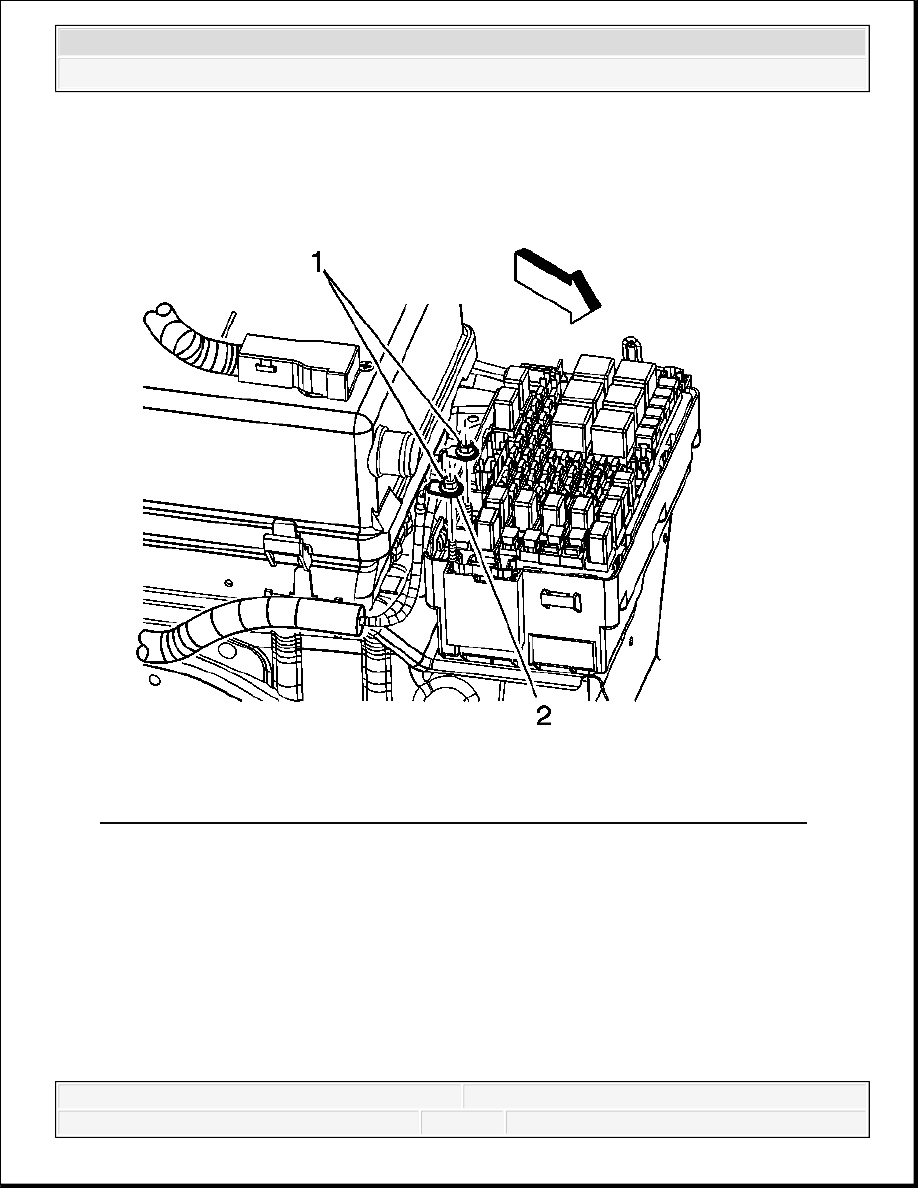

Fig. 30: Locating Nuts Securing The Battery Cables To Underhood Fuse Block
Courtesy of GENERAL MOTORS CORP.

3. Press the locking tabs inward in order to remove the underhood fuse block cover from the

underhood fuse block.

4. Remove the nut (1) securing the generator positive cable inner terminal to the underhood

fuse block.
