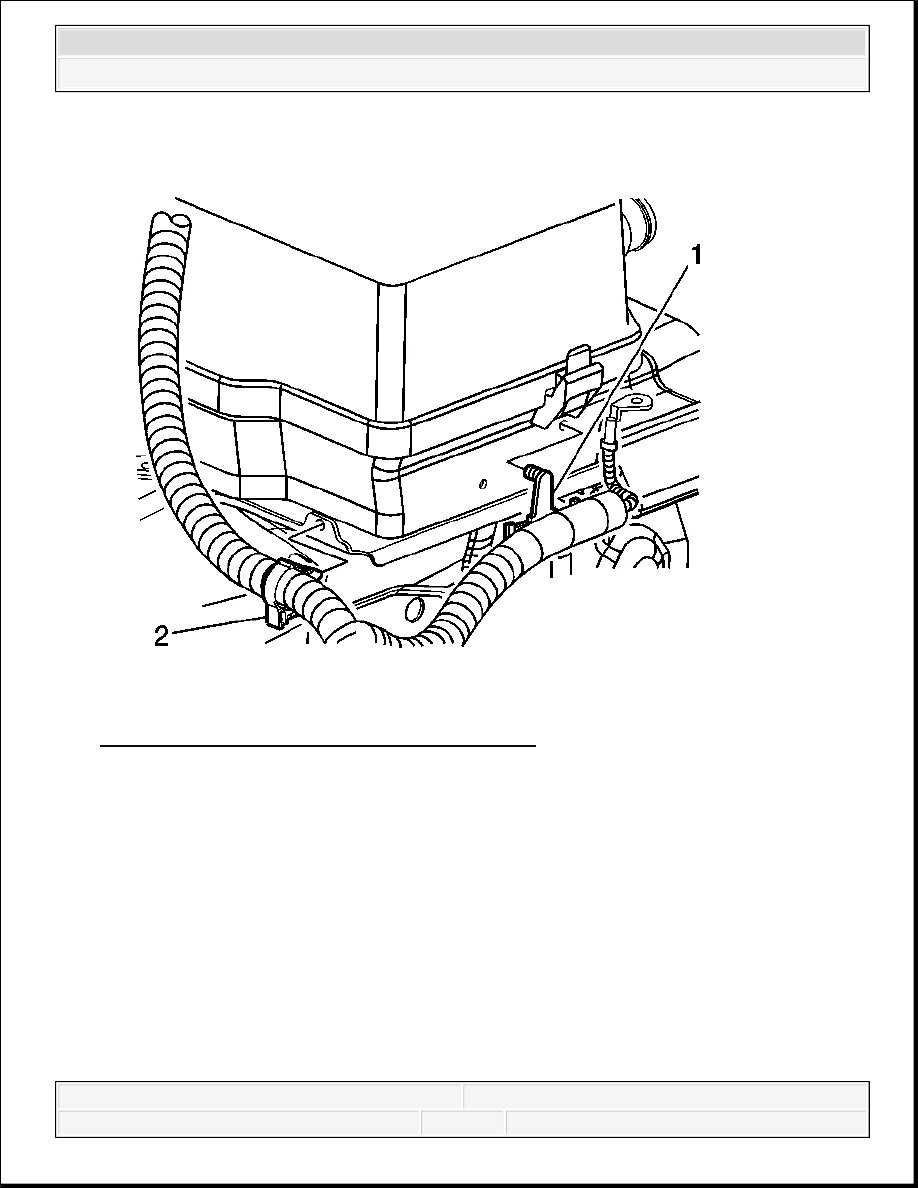

Fig. 23: Identifying Battery Cable Harness Clips
Courtesy of GENERAL MOTORS CORP.

6. Install the battery cable harness clips (1, 2) to the battery tray.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



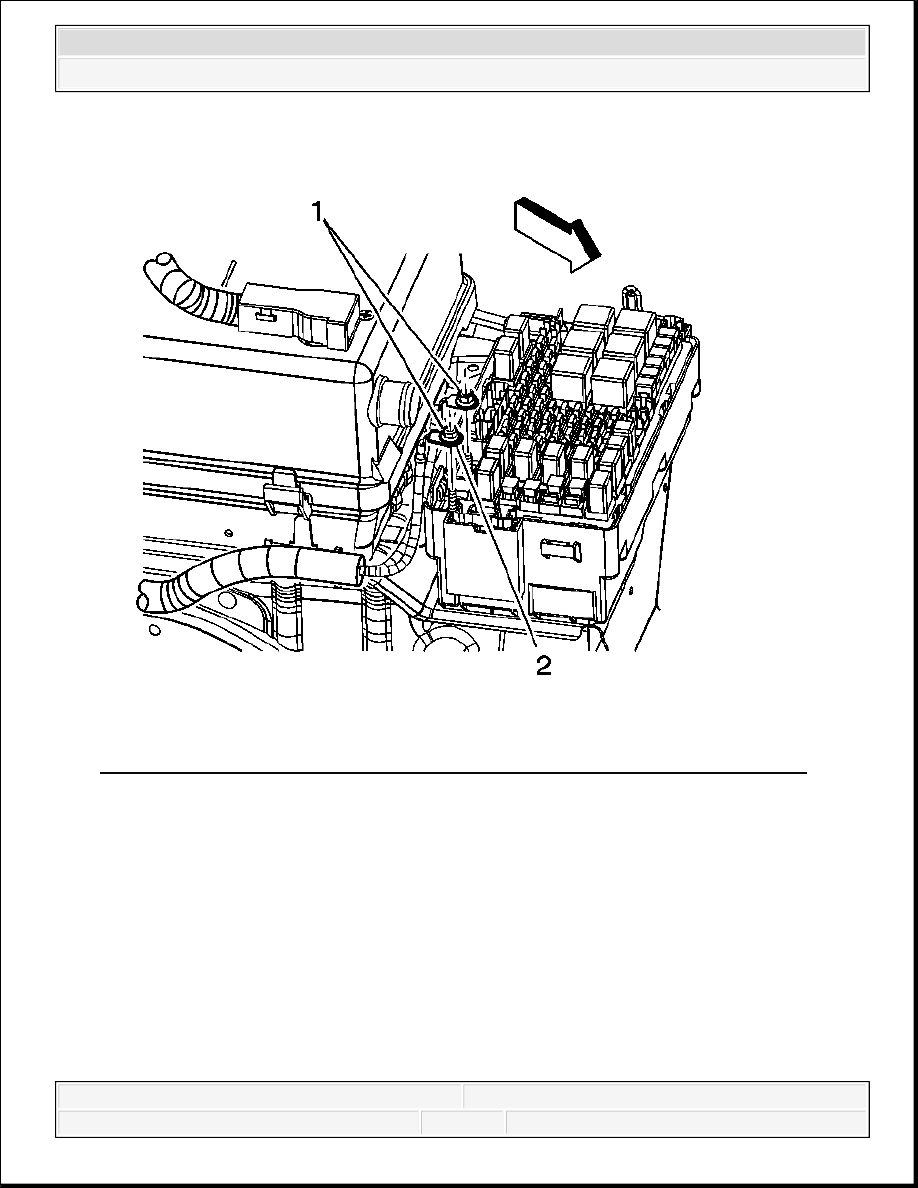

Fig. 24: Locating Nuts Securing The Battery Cables To Underhood Fuse Block
Courtesy of GENERAL MOTORS CORP.

7. Tighten the nuts (1) securing the battery cables to the underhood fuse block.

Tighten: Tighten the nuts to 10 N.m (89 lb in).

8. Install the underhood fuse block cover to the underhood fuse block, engaging the locking

tabs.



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



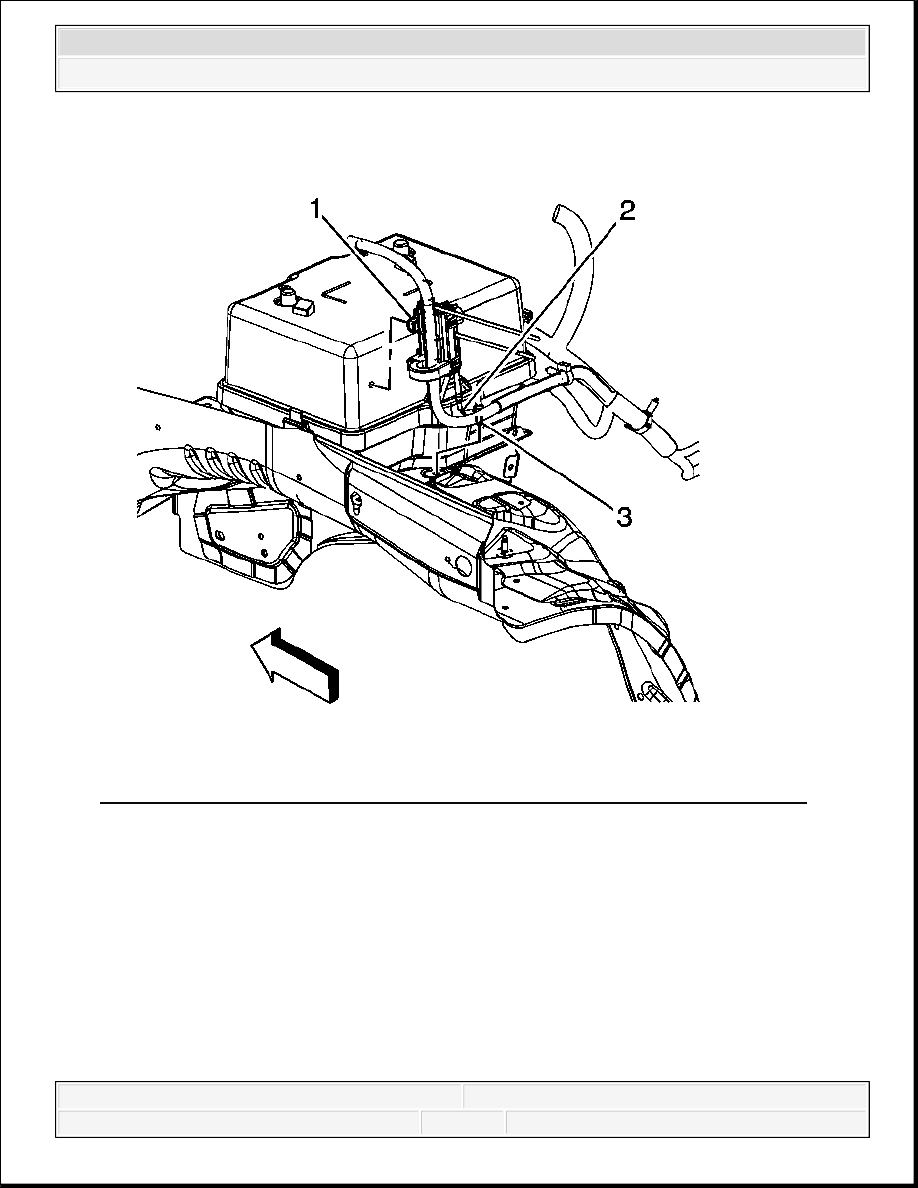

Fig. 25: Locating Negative Battery Cable Ground Bolt & Control Module Clip
Courtesy of GENERAL MOTORS CORP.

9. Install the generator battery control module clip (1) to the upper battery box.

10. Install the bolt (3) securing the negative battery cable ground (2) to the battery tray.

Tighten: Tighten the bolt to 9 N.m (80 lb in).



2007 Hummer H3

2007 ENGINE Engine Electrical - H3



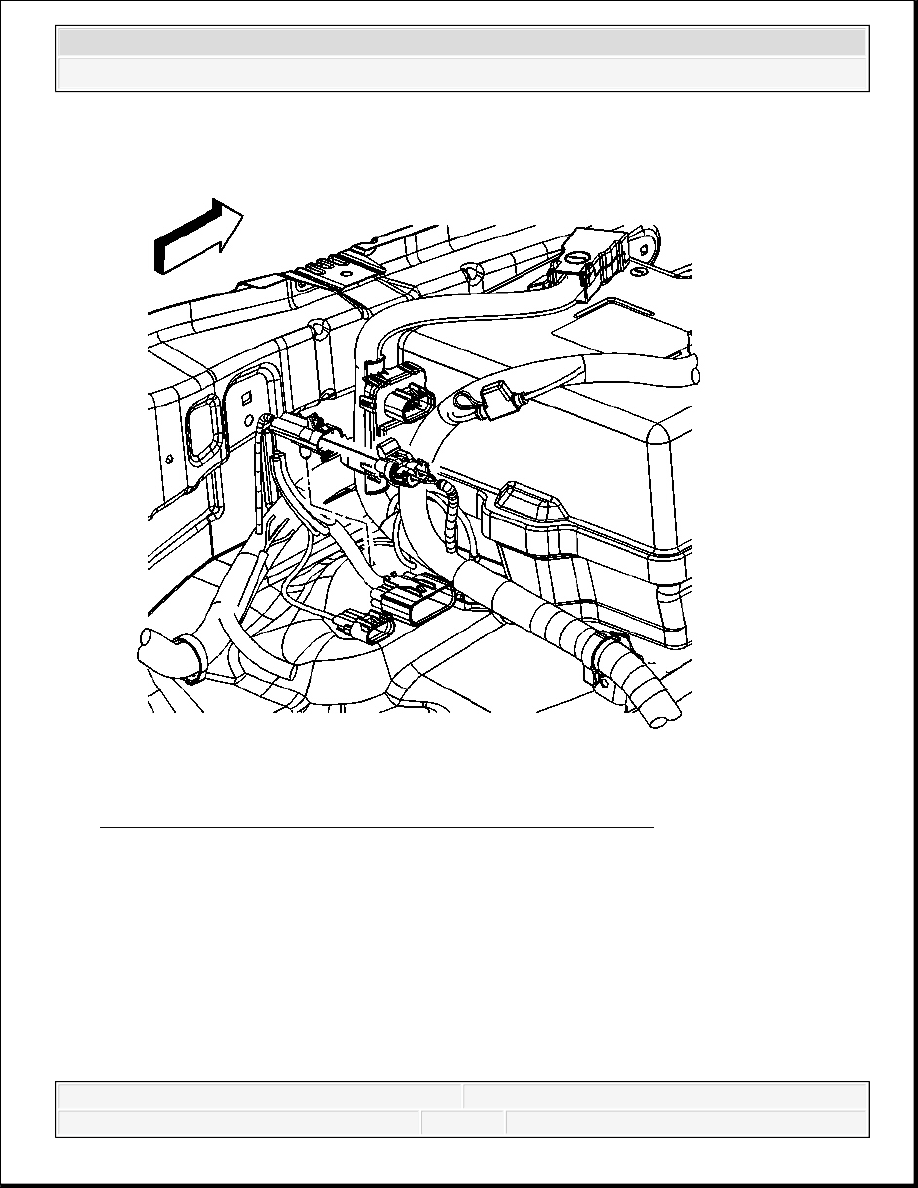

Fig. 26: Identifying Battery Cable Wiring Harness Connector
Courtesy of GENERAL MOTORS CORP.

11. Connect the battery cable wiring harness electrical connector to the body wiring harness

electrical connector.
