Driver Door Lock and Window Switch C1 Connector Terminal Identification

Door Lock and Window Switch - Driver C2

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pins: 3, 6-8

Terminal/Tray: 8240-4942/22

Core/Insulation Crimp: 2/1

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pin

Wire Color

Circuit No.

Function

1

OG

1240

Battery Positive Voltage

2

TN

694

Driver Door Lock Actuator Unlock
Control

3

BK

1450

Ground

4

GY

295

Door Lock Actuator Lock Control

5

TN

294

Door Lock Actuator Unlock Control

6

YE

643

Accessory Voltage

7

D-BU

164

Power Window Motor Left Front Up
Control

8

BN

165

Power Window Motor Left Front
Down Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



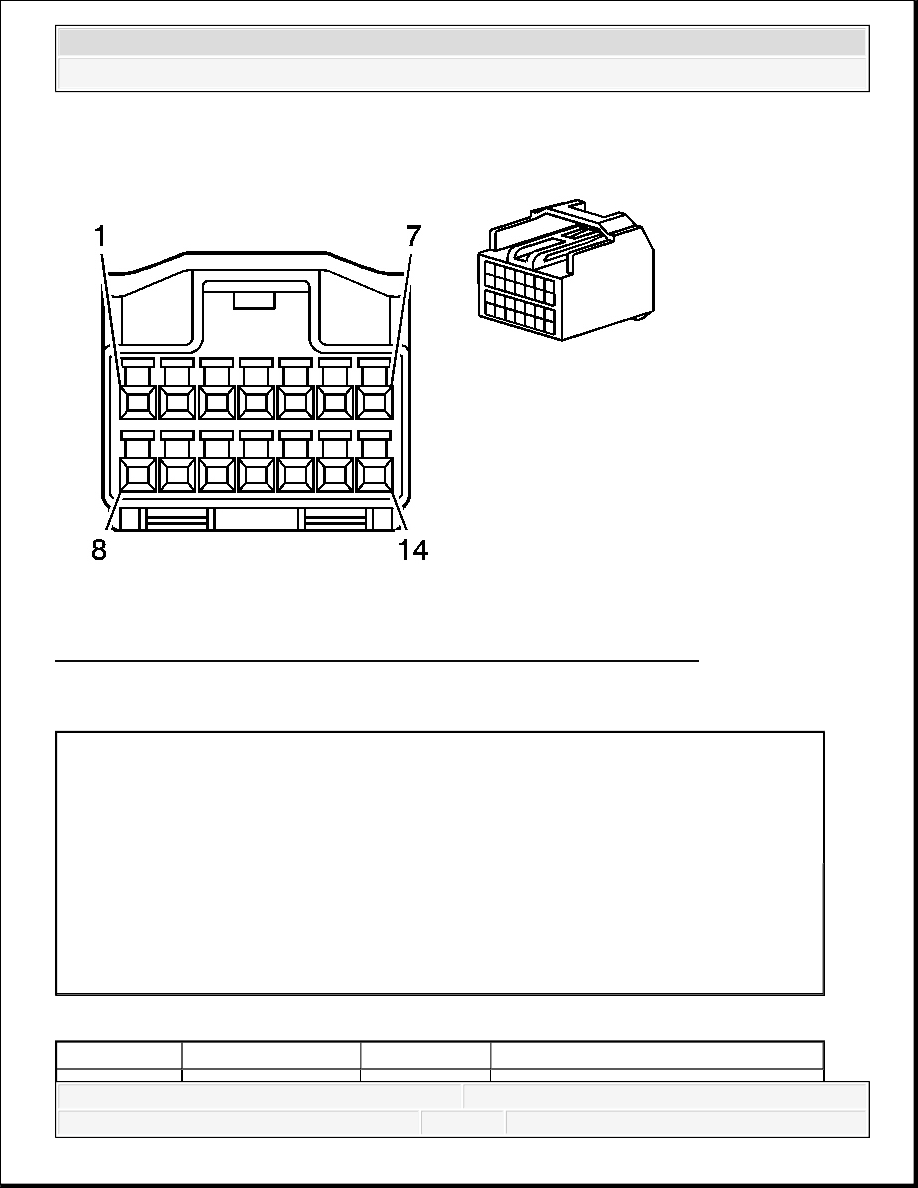

Fig. 14: driver Door Lock and Window Switch C2 Connector End View
Courtesy of GENERAL MOTORS CORP.

Driver Door Lock and Window Switch C2 Connector Parts Information

Driver Door Lock and Window Switch C2 Connector Terminal Identification

Connector Part Information

OEM: 7283-5832

Service: See Catalog

Description: 14-Way F 040-III, Class II (WH)

Terminal Part Information

Terminal/Tray: 7116-4231-08/14

Core/Insulation Crimp: K/K

Release Tool/Test Probe: 15315247/J-35616-64A (L-BU)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



Door Lock and Window Switch - Passenger

1

D-BU

1307

Power Window Master Switch
Lockout Signal

2

BN

9

Park Lamp Supply Voltage

3

-

-

Not Used

4

PU

171

Power Window Master Switch Right
Rear Down Signal

5

L-GN

170

Power Window Master Switch Right
Rear Up Signal

6

D-BU

245

Passenger Door Lock Switch Unlock
Control

7

L-BU

244

Passenger Door Lock Switch Lock
Control

8

L-BU

166

Power Window Master Switch Right
Front Up Signal

9

TN

167

Power Window Master Switch Right
Front Down Signal

10

-

-

Not Used

11

PU

169

Power Window Master Switch Left
Rear Down Signal

12

D-GN

168

Power Window Master Switch Left
Rear Up Signal

13

WH

194

Door Unlock Control

14

-

-

Not Used



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



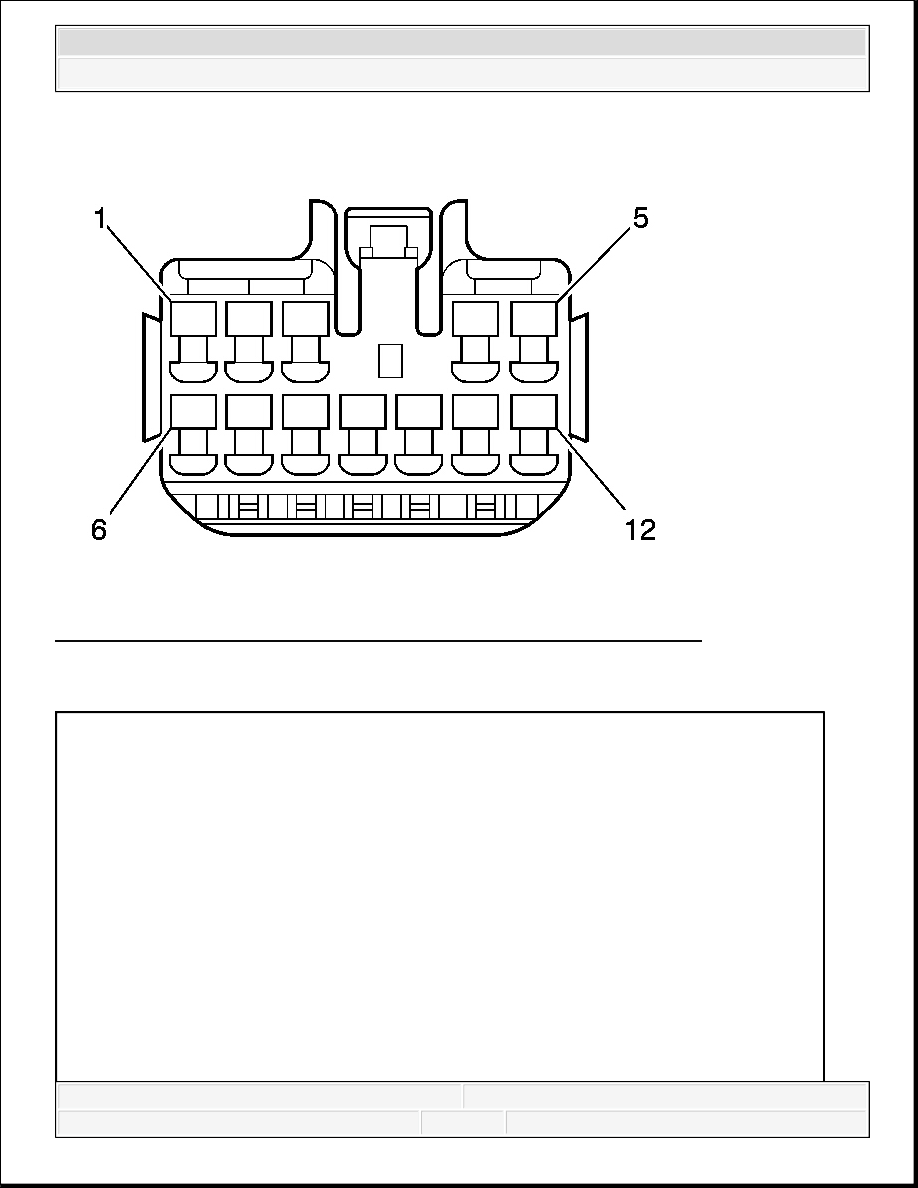

Fig. 15: Passenger Door Lock and Window Switch Connector End View
Courtesy of GENERAL MOTORS CORP.

Passenger Door Lock and Window Switch Connector Parts Information

Connector Part Information

OEM: 7283-1120

Service: See Catalog

Description: 12-Way F 090-II (WH)

Terminal Part Information

Pins: 3-4, 6-9

Terminal/Tray: 7116-4020/11

Core/Insulation Crimp: E/C

Release Tool/Test Probe: 15315247/J-35616-18 (BK)

Pins: 5, 10-12

Terminal/Tray: 7116-4022/11
