Hummer H3. Manual - part 1056

Passenger Door Lock Actuator Connector Terminal Identification

Door Lock Actuator - Left Rear

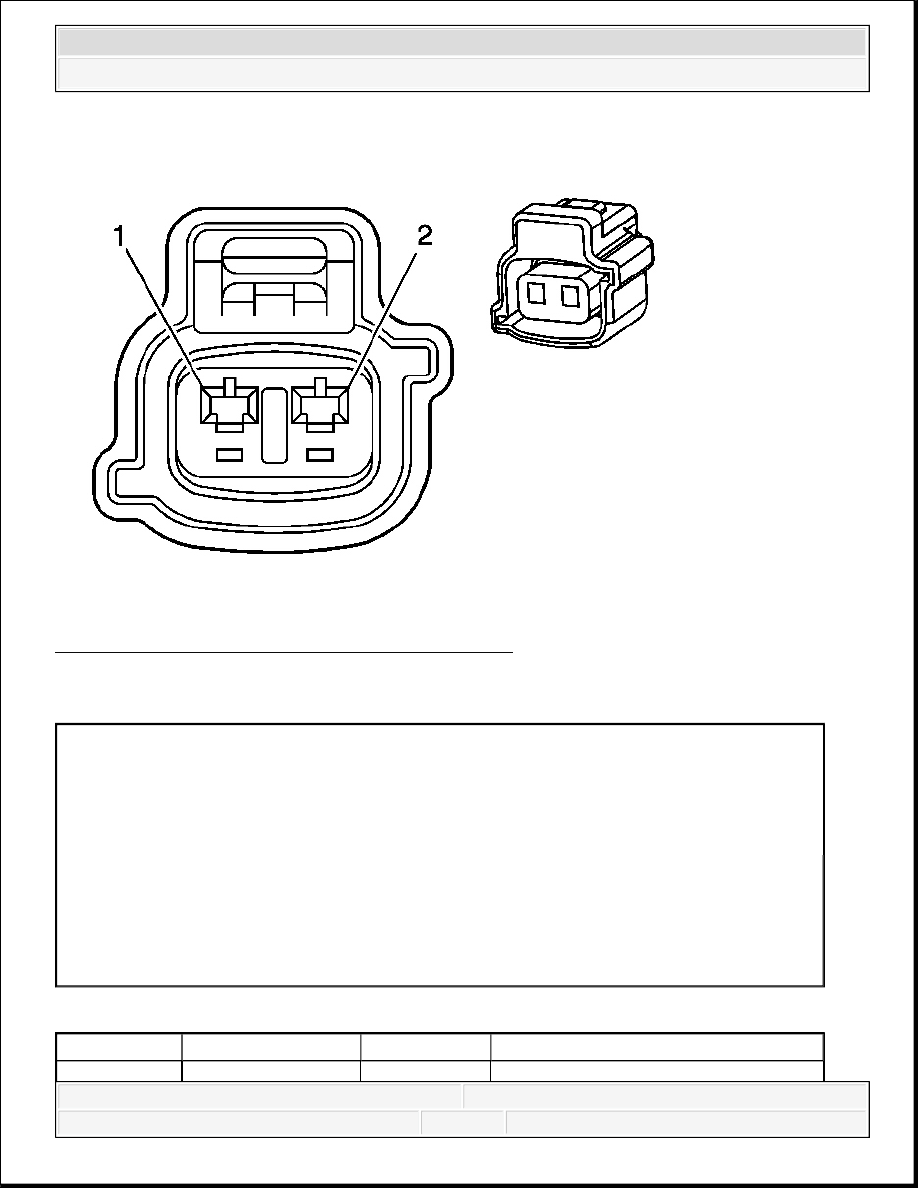

Fig. 11: Door Lock Actuator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Service: 89046646

Description: 2-Way F TS 090 Sealed Series (WH)

Terminal Part Information

Terminal/Tray: 8100-0461/6

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

1

TN

294

Door Lock Actuator Unlock Control

2

GY

295

Door Lock Actuator Lock Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



Left Rear Door Lock Actuator Connector Parts Information

Left Rear Door Lock Actuator Connector Terminal Identification

Door Lock Actuator - Right Rear

Connector Part Information

OEM: 6189-0438

Service: 89046646

Description: 2-Way F TS 090 Sealed Series (WH)

Terminal Part Information

Terminal/Tray: 8100-0461/6

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function

1

TN

294

Door Lock Actuator Unlock Control

2

GY

295

Door Lock Actuator Lock Control



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



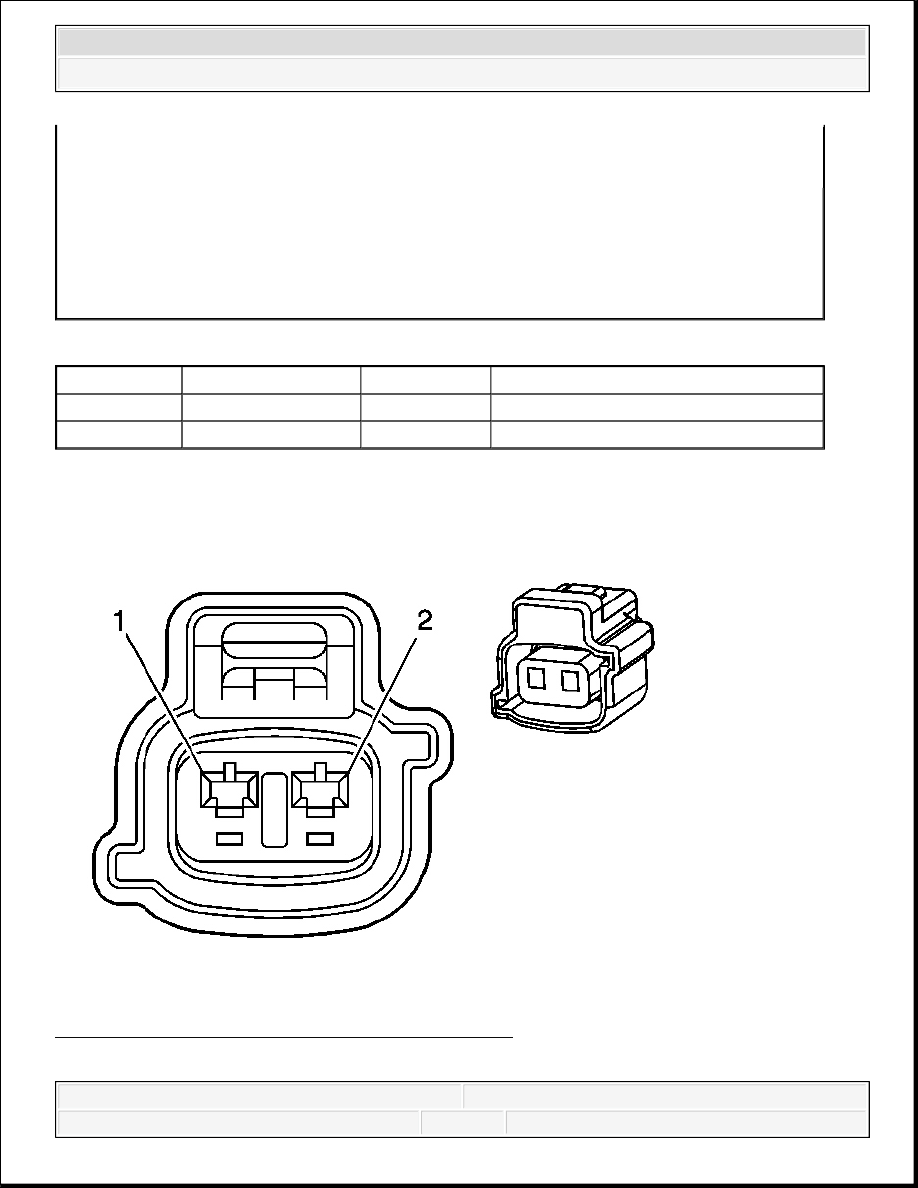

Fig. 12: Door Lock Actuator Connector End Views
Courtesy of GENERAL MOTORS CORP.

Right Rear Door Lock Actuator Connector Parts Information

Right Rear Door Lock Actuator Connector Terminal Identification

Connector Part Information

OEM: 6189-0438

Service: 89046646

Description: 2-Way F TS 090 Sealed Series (WH)

Terminal Part Information

Terminal/Tray: 8100-0461/6

Core/Insulation Crimp: E/1

Release Tool/Test Probe: 15315247/J-35616-2A (GY)

Pin

Wire Color

Circuit No.

Function



2007 Hummer H3

2007 ACCESSORIES & EQUIPMENT Vehicle Access - H3



Door Lock and Window Switch - Driver C1

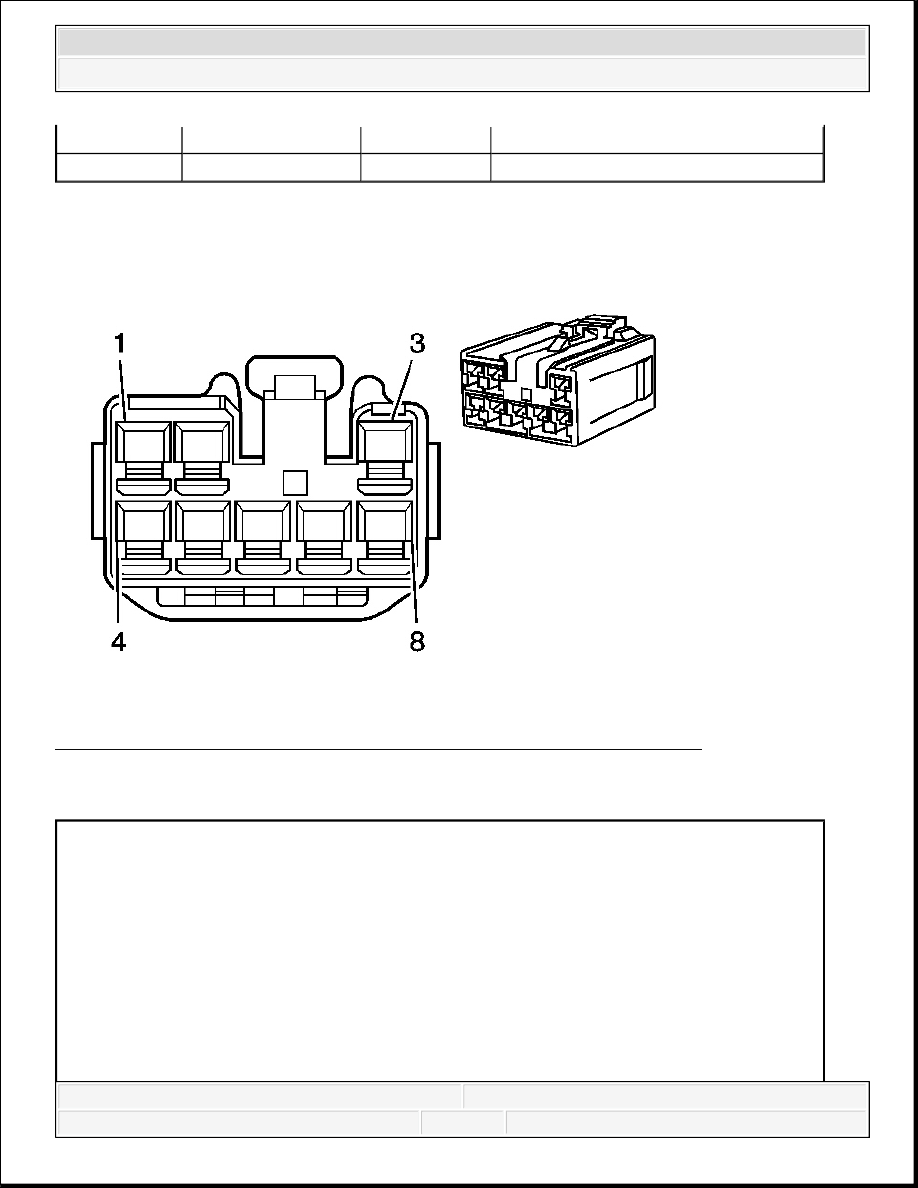

Fig. 13: Driver Door Lock and Window Switch C1 Connector End View
Courtesy of GENERAL MOTORS CORP.

Driver Door Lock and Window Switch C1 Connector Parts Information

1

TN

294

Door Lock Actuator Unlock Control

2

GY

295

Door Lock Actuator Lock Control

Connector Part Information

OEM: 6240-5068

Service: 88987940

Description: 8-Way F TS 090 Series (BU)

Terminal Part Information

Pins: 1-2, 4-5

Terminal/Tray: 8240-4892/22

Core/Insulation Crimp: E/C
