6. Install the U-bolt nuts.

Tighten: Tighten the nuts to 76 N.m (56 lb ft).

7. Install the bottom shock absorber nut and bolt.

Tighten: Tighten the nuts to 95 N.m (70 lb ft).

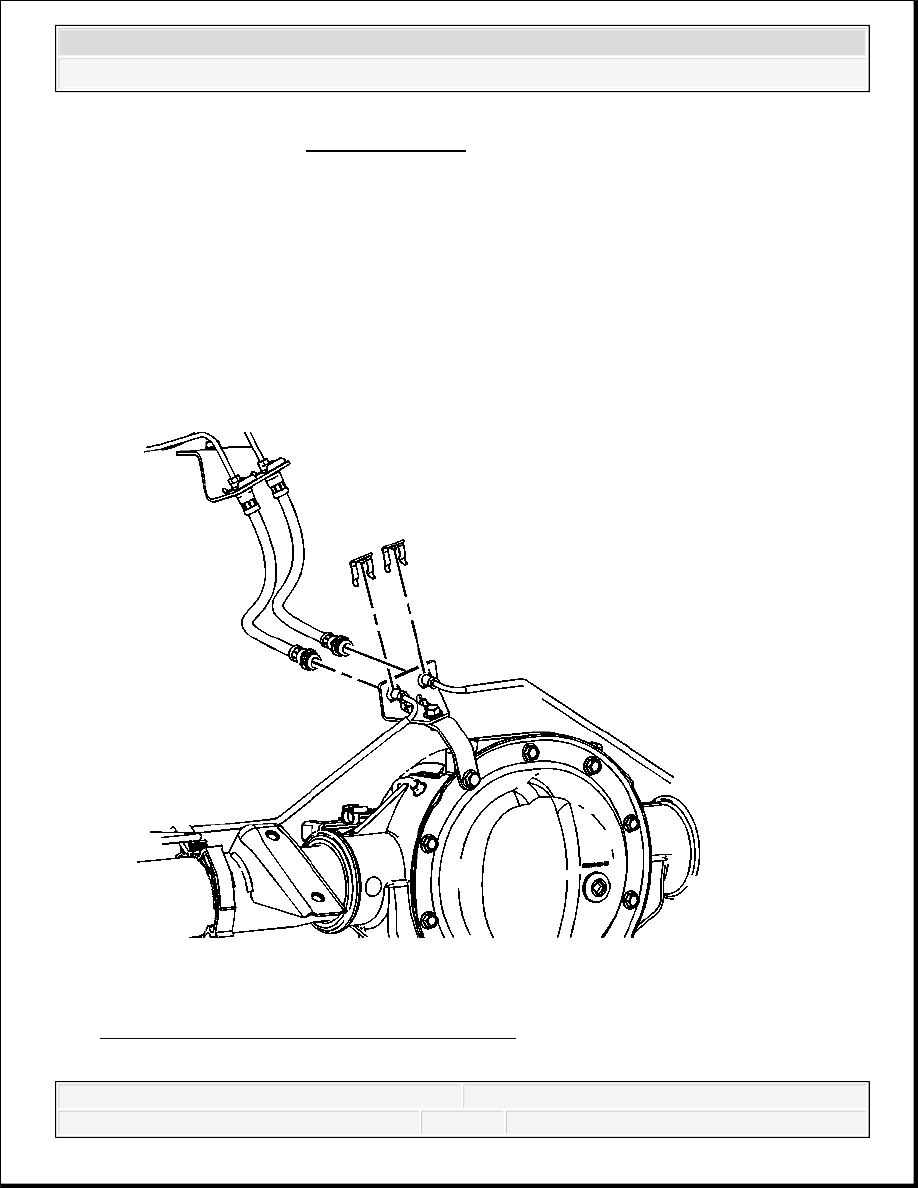

Fig. 101: Locating Brake Line Retaining Clips
Courtesy of GENERAL MOTORS CORP.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



8. Install the brake pipes.

Tighten: Tighten the brake lines to 19 N.m (14 lb ft).

9. Install the retaining clips for the brake line.

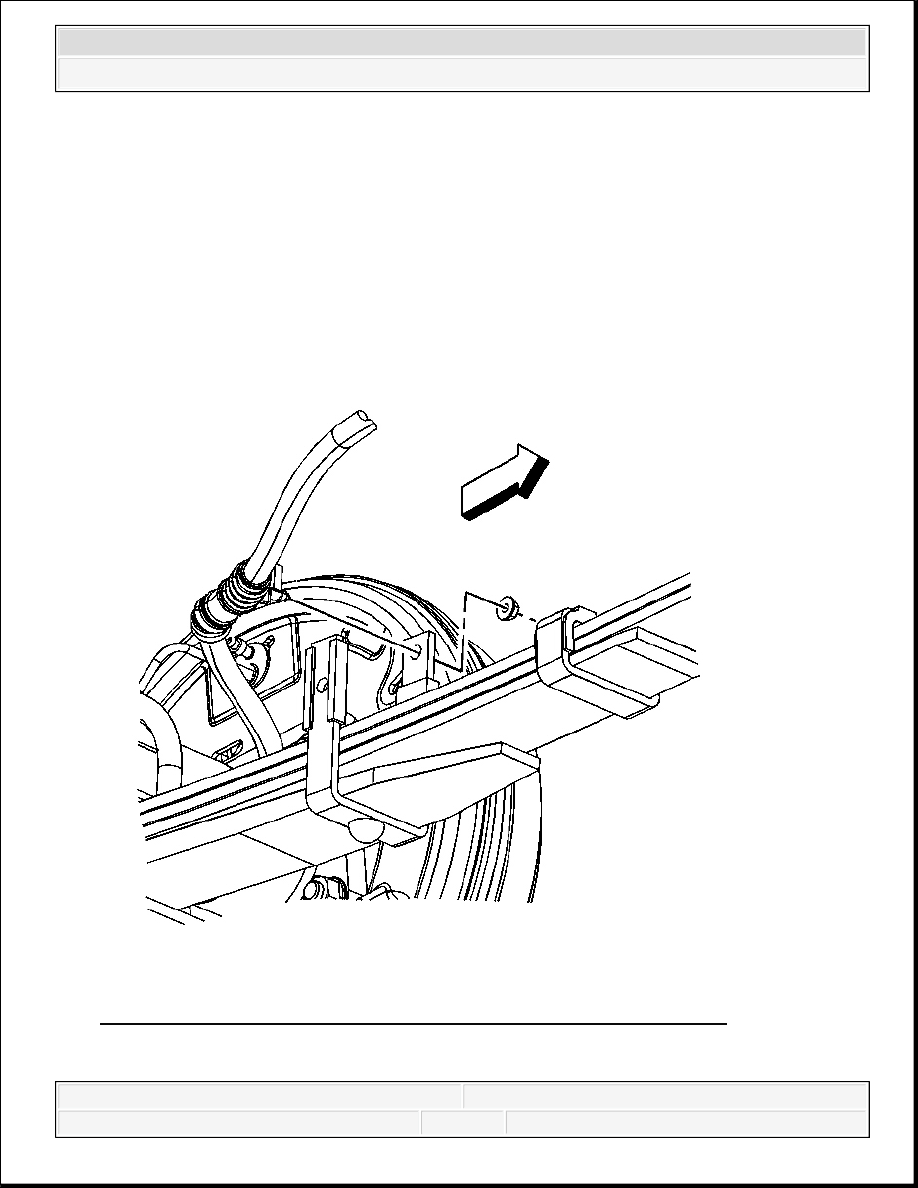

Fig. 102: View Of Rear Leaf Spring Park Brake Cable Retaining Bolt
Courtesy of GENERAL MOTORS CORP.

IMPORTANT: Always use a backup wrench when tightening the brake

pipes.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



10. Install the retaining bolts for the park brake cables at the rear leaf springs.

Tighten: Tighten the nuts to 20 N.m (15 lb ft).

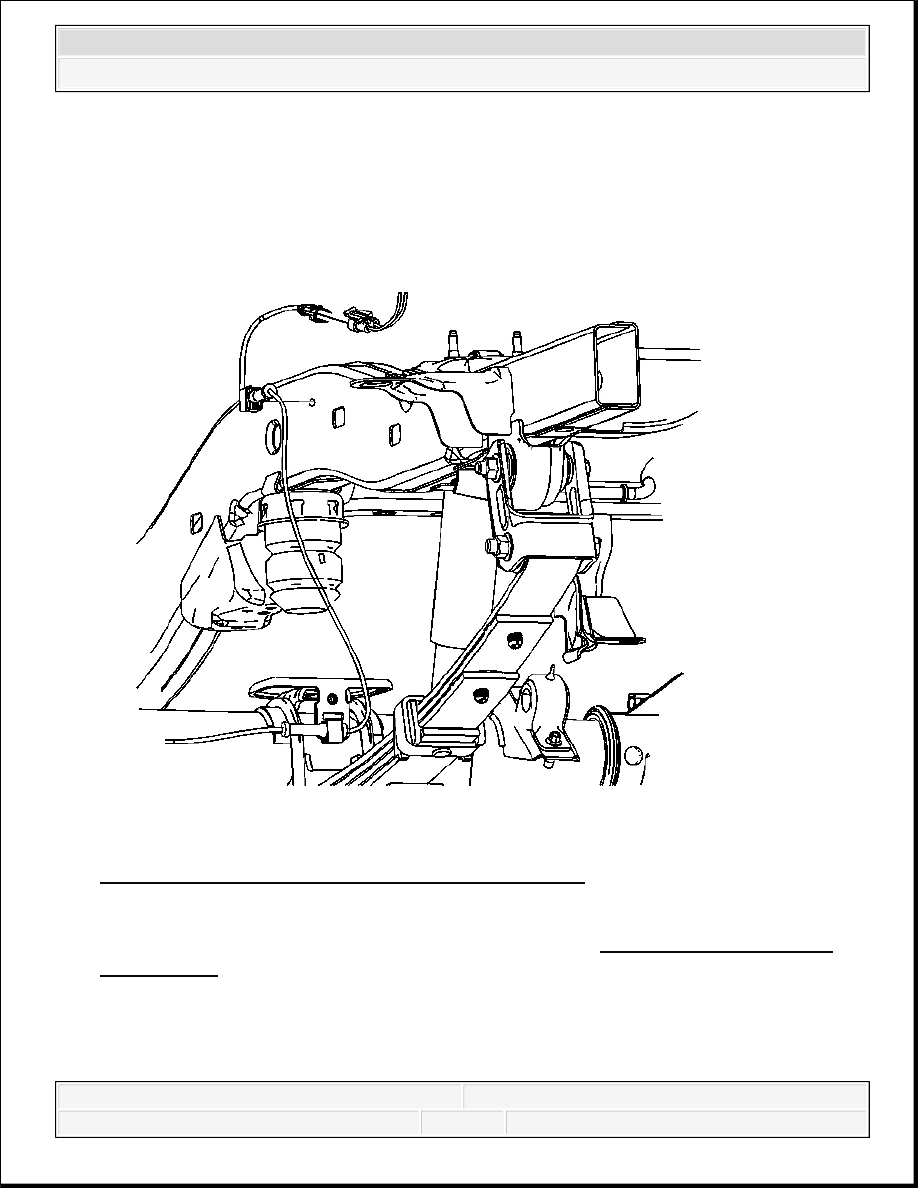

Fig. 103: Locating Rear Speed Sensor Retaining Clips
Courtesy of GENERAL MOTORS CORP.

11. Install the rear speed sensors retainers in the frame. Refer to Rear Wheel Speed Sensor

Replacement .

12. Reconnect the speed sensor electrical connector.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3

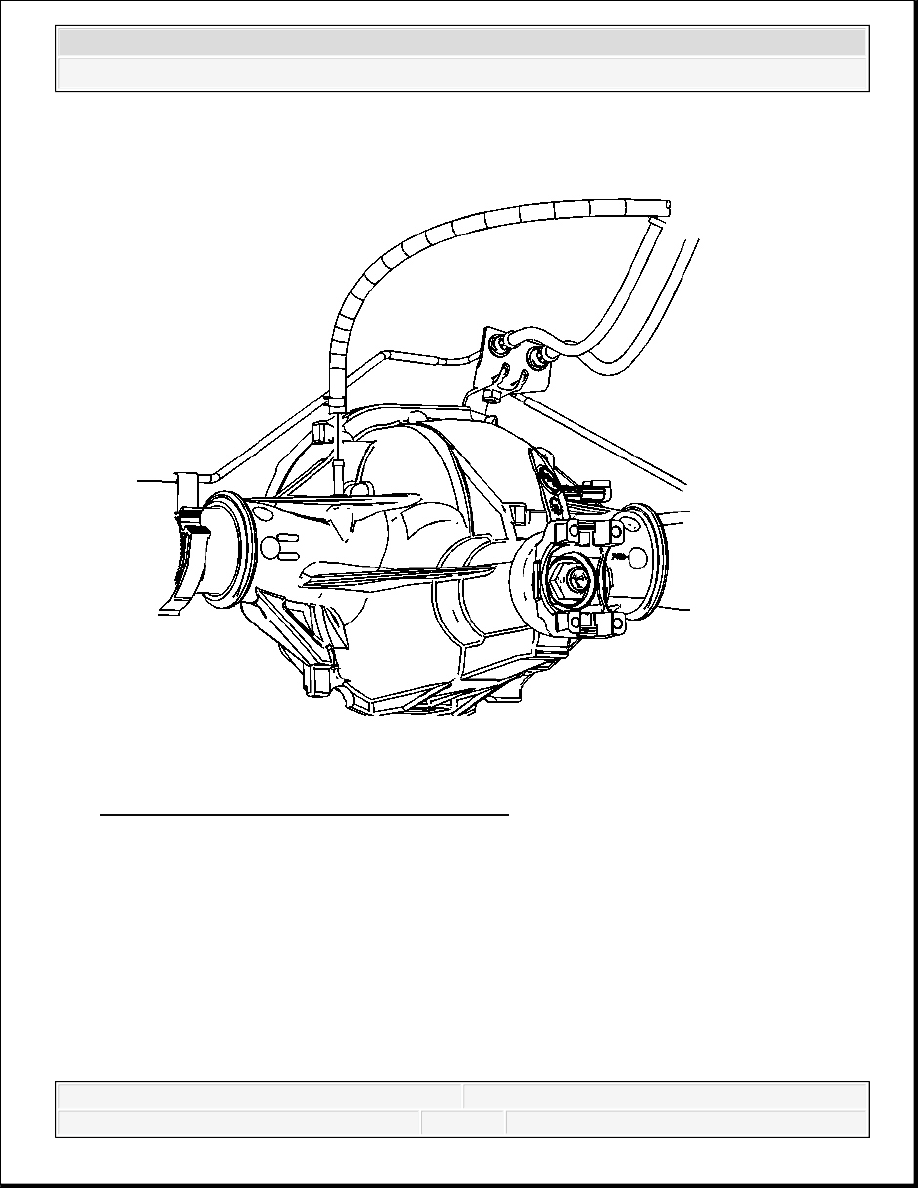

Fig. 104: Identifying Axle Housing Vent Hose
Courtesy of GENERAL MOTORS CORP.

13. Install the vent hose on the axle housing.
