Hummer H3. Manual - part 1008

3. Support the leafs springs with jack stands.

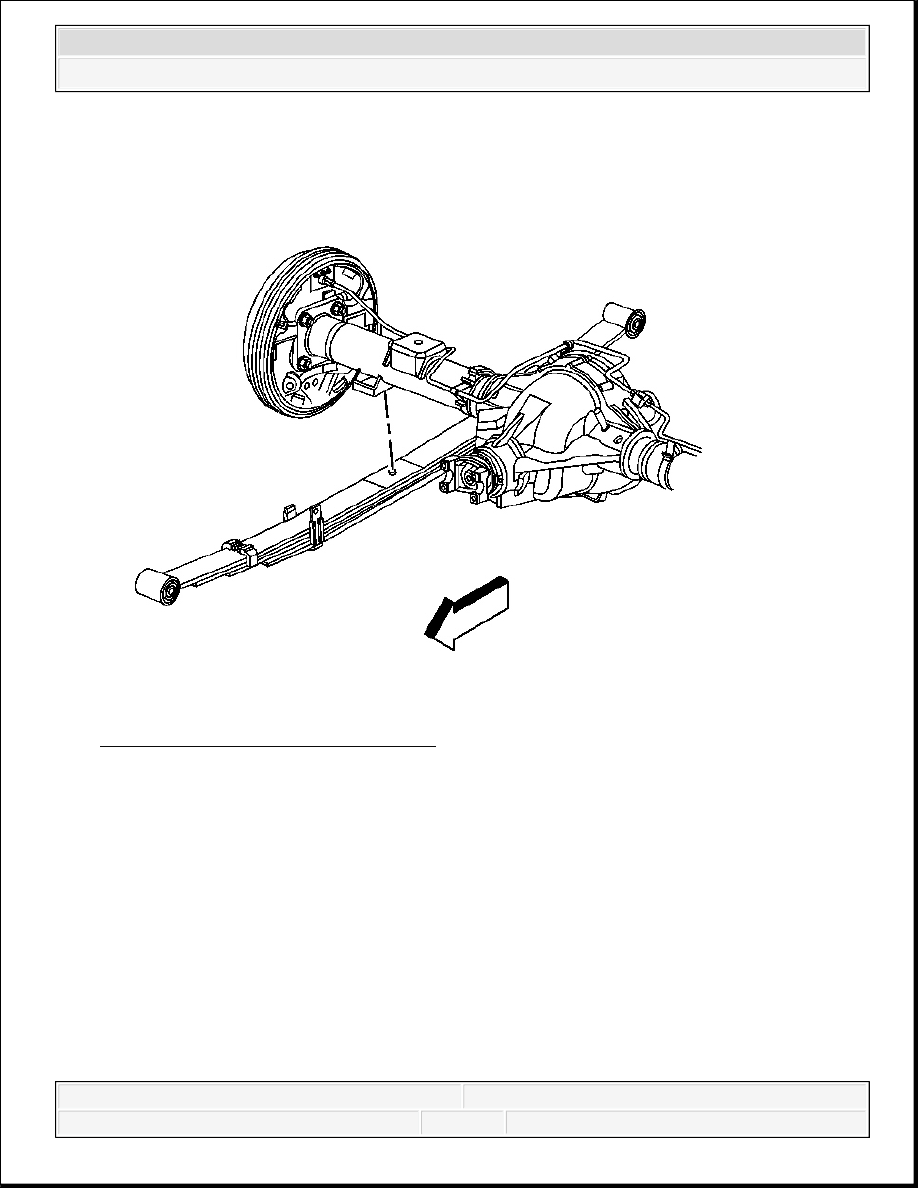

Fig. 97: View Of Rear Axle Assembly
Courtesy of GENERAL MOTORS CORP.

19. With the aid of an assistant and using a transmission jack stand and the remove the rear axle

assembly from the vehicle.

Installation Procedure



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



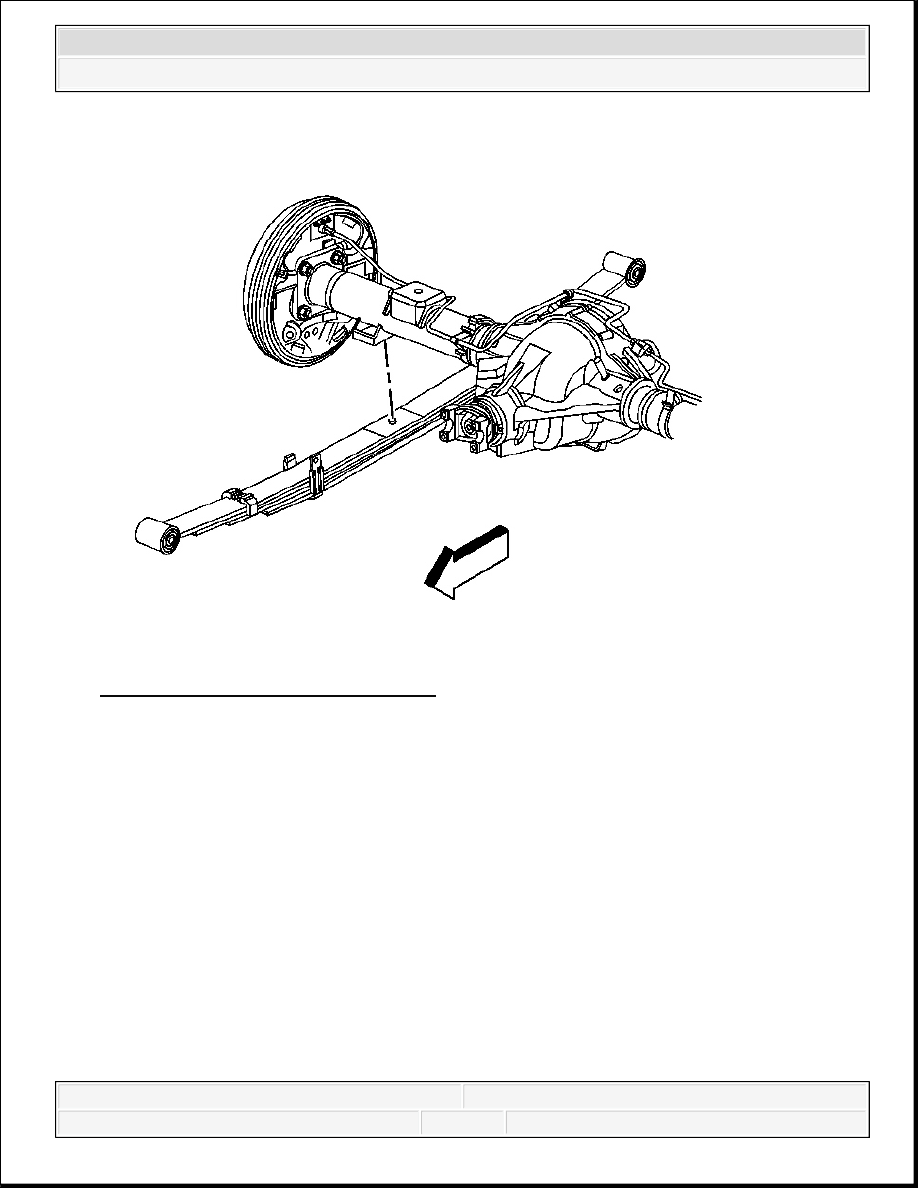

Fig. 98: View Of Rear Axle Assembly
Courtesy of GENERAL MOTORS CORP.

1. Using a transmission jack stand and the aid of an assistant, position the read drive axle over

the rear leaf springs.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



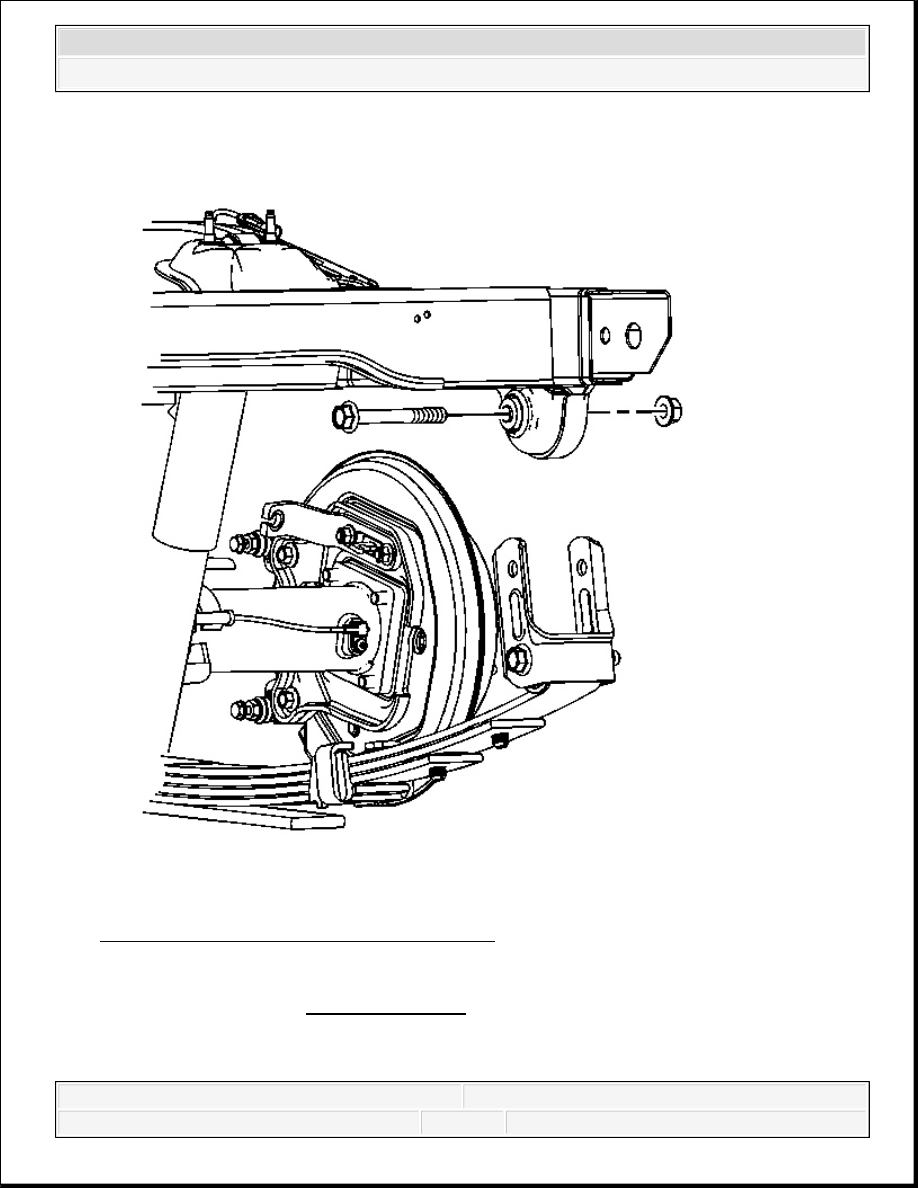

Fig. 99: View Of Rear Leaf Spring Shackles
Courtesy of GENERAL MOTORS CORP.

2. Install the rear leaf spring shackles.

NOTE:

Refer to Fastener Notice .



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3



Tighten: Tighten the shackle bolt and nut to 85 N.m (63 lb ft).

3. Remove the jack stands.

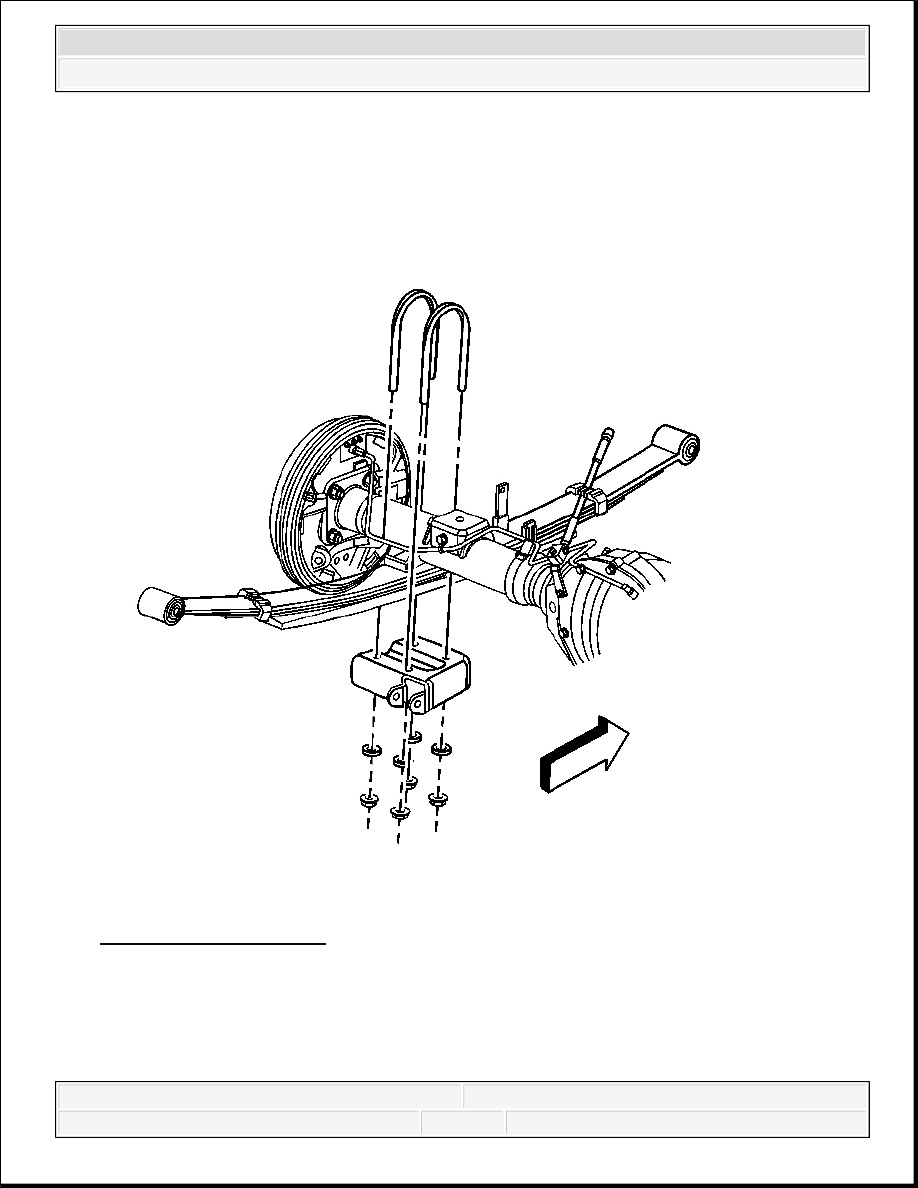

Fig. 100: View Of U-Bolt
Courtesy of GENERAL MOTORS CORP.

4. Position the U-bolts on the rear axle housing.

5. Position the anchor plates on the leaf springs.



2007 Hummer H3

2007 Driveline/Axle Rear Drive Axle - H3
