DRIVE BELT EXCESSIVE WEAR DIAGNOSIS

Diagnostic Aids

Excessive wear on a drive belt(s) is usually caused by an incorrect installation or the wrong drive

Go to Step 2

Mechanical

2

Inspect for a damaged drive belt.
Did you find the condition?

Go to Step 3

Go to Step 4

3

Install a new drive belt. Refer to Drive Belt
Replacement (Without A/C) or Drive Belt
Replacement (With A/C).
Does the drive belt continue to fall off?

Go to Step 4

System OK

4

Inspect for misalignment of the pulleys.
Did you find and repair the condition?

Go to Step 12

Go to Step 5

5

Inspect for a bent or dented pulley.
Did you find and repair the condition?

Go to Step 12

Go to Step 6

6

Inspect for a bent or a cracked bracket.
Did you find and repair the condition?

Go to Step 12

Go to Step 7

7

Inspect for improper, loose or missing fasteners.
Did you find loose or missing fasteners?

Go to Step 8

Go to Step 9

8

1. Tighten any loose fasteners.

2. Replace improper or missing fasteners. Refer

to Fastener Tightening Specifications.

Does the drive belt continue to fall off?

Go to Step 9

System OK

9

Test the drive belt tensioner for operating
correctly. Refer to Drive Belt Tensioner
Diagnosis.
Does the drive belt tensioner operate correctly?

Go to Step 11  Go to Step 10

10

Replace the drive belt tensioner. Refer to Drive
Belt Tensioner Replacement.
Does the drive belt continue to fall off?

Go to Step 11

System OK

11

Inspect for failed drive belt idler and drive belt
tensioner pulley bearings.
Did you find and repair the condition?

Go to Step 12

Go to

Diagnostic Aids

12

Operate the system in order to verify the repair.
Did you correct the condition?

System OK

Go to Step 2



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



belt for the application.

Minor misalignment of the drive belt pulleys will not cause excessive wear, but will probably
cause the drive belt(s) to make a noise or to fall off.

Excessive misalignment of the drive belt pulleys will cause excessive wear but may also make the
drive belt(s) fall off.

Test Description

The number(s) below refer to the step number(s) on the diagnostic table.

2: The inspection is to verify the drive belt(s) is correctly installed on all of the drive belt
pulleys. Wear on the drive belt(s) may be caused by mis-positioning the drive belt(s) by one
groove on a pulley.

3: The installation of a drive belt that is two wide or two narrow will cause wear on the
drive belt. The drive belt ribs should match all of the grooves on all of the pulleys.

4: This inspection is to verify the drive belt(s) is not contacting any parts of the engine or
body while the engine is operating. There should be sufficient clearance when the drive belt
accessory drive components load varies. The drive belt(s) should not come in contact with
an engine or a body component when snapping the throttle.

Drive Belt Excessive Wear Diagnosis

Step

Action

Yes

No

DEFINITION: Wear at the outside ribs of the drive belt due to an incorrectly installed
drive belt.

NOTE:

Refer to Belt Dressing Notice in Cautions and Notices.

1

Did you review the Drive Belt Symptom
operation and perform the necessary inspections?

Go to Step 2

Go to

Symptoms -

Engine

Mechanical

2

Inspect the drive belt(s) for the proper
installation. Refer to Drive Belt Replacement
(Without A/C) or Drive Belt Replacement
(With A/C).
Did you find this condition?

Go to Step 5

Go to Step 3

3

Inspect for the proper drive belt.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



DRIVE BELT TENSIONER DIAGNOSIS

Inspection Procedure

1. Remove the drive belts. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C).

2. Position a hex-head socket on the belt tensioner pulley bolt head.

3. Move the drive belt tensioner through it's full travel.

The movement should feel smooth.

There should be no binding.

The tensioner should return freely.

4. If any binding is observed, replace the tensioner. Refer to Drive Belt Tensioner

Replacement.

5. Install the drive belt. Refer to Drive Belt Replacement (Without A/C) or Drive Belt

Replacement (With A/C).

CAMSHAFT POSITION (CMP) ACTUATOR DIAGNOSIS

For overall description of the camshaft position actuator refer to Exhaust Camshaft Position
Actuator Description.

The camshaft position actuator will only phase 25-cam degrees retard (counterclockwise). Full
advance (clockwise) is 0 degrees.

Did you find this condition?

Go to Step 5

Go to Step 4

4

Inspect for the drive belt rubbing against a
bracket, hose, or wiring harness.
Did you find and repair the condition?

Go to Step 6

Go to

Diagnostic Aids

5

Replace the drive belt. Refer to Drive Belt
Replacement (Without A/C) or Drive Belt
Replacement (With A/C).
Did you complete the replacement?

Go to Step 6

-

6

Operate the system in order to verify the repair.
Did you correct the condition?

System OK

-

NOTE:

Allowing the drive belt tensioner to snap into the free position
may result in damage to the tensioner.



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



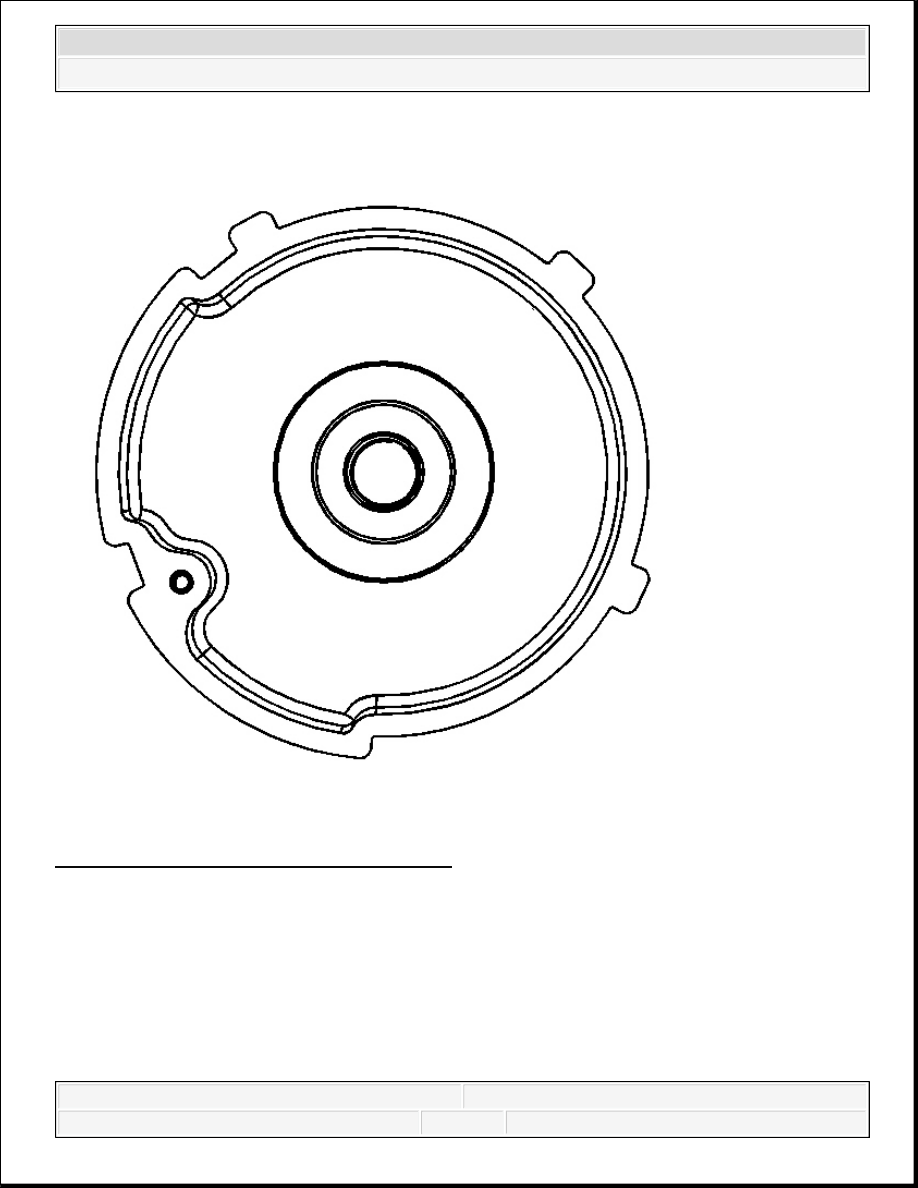

Fig. 28: Camshaft Position (CMP) Actuator
Courtesy of GENERAL MOTORS CORP.

The camshaft position actuator should always be serviced/replaced in the full advanced position
(full clockwise or 0 degrees). New replacement (service) camshaft position actuators are shipped
at full advance or 0 degrees. To be sure the camshaft position actuator is performing properly,
perform the following to help in the diagnostics.

The camshaft position actuator must be removed from the engine to perform the proper diagnostic
test.
