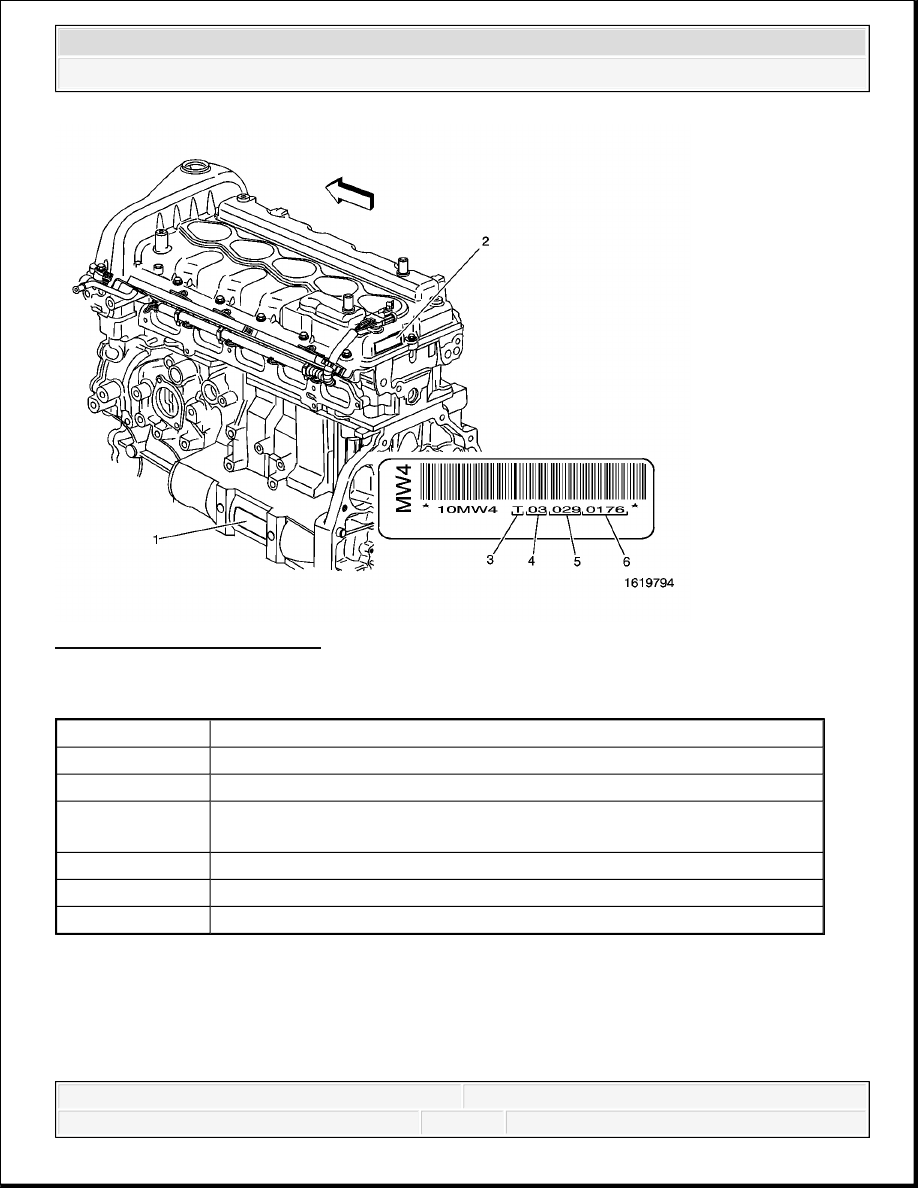

Fig. 22: Engine Identification
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 22

SCHEMATIC AND ROUTING DIAGRAMS

TIMING CHAIN ALIGNMENT DIAGRAM

Callout

Component Name

1

Engine ID Location

2

Engine ID Location

3

The first digit identifies the engine build location - All first digits will be
a T, this engine is only being built at Tonawanda

4

The second and third digits identifies the build year

5

The fourth, fifth and sixth digits identify the build month - Julian Date

6

The seventh through tenth digits identify the engine build sequence



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3





2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Fig. 23: Timing Chain Alignment Diagram
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 23

DIAGNOSTIC INFORMATION AND PROCEDURES

DIAGNOSTIC STARTING POINT - ENGINE MECHANICAL

Begin the system diagnosis by reviewing the Disassembled Views, Engine Component
Description, and Lubrication Description. Reviewing the description and operation
information will help you determine the correct symptom diagnostic procedure when a
malfunction exists. Reviewing the description and operation information will also help you
determine if the condition described by the customer is normal operation. Refer to Symptoms -
Engine Mechanical in order to identify the correct procedure for diagnosing the system and
where the procedure is located.

SYMPTOMS - ENGINE MECHANICAL

Strategy Based Diagnostics

1. Perform A Diagnostic System Check in Engine Controls before using the symptom tables (if

applicable).

2. Review the system operations in order to familiarize yourself with the system functions.

Refer to Disassembled Views,Engine Component Description, and Lubrication
Description.

All diagnosis on a vehicle should follow a logical process. Strategy based diagnostics is a uniform
approach for repairing all systems. The diagnostic flow may always be used in order to resolve a
system problem. The diagnostic flow is the place to start when repairs are necessary.

Visual/Physical Inspection

Inspect for aftermarket devices which could affect the operation of the engine.

Inspect the easily accessible or visible system components for obvious damage or conditions
which could cause the symptom.

Callout

Component Name

1

Timing Marks

1

Timing Marks

1

Timing Marks



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



Check for the correct oil level, proper oil viscosity, and correct filter application.

Verify the exact operating conditions under which the concern exists. Note factors such as
engine RPM, ambient temperature, engine temperature, amount of engine warm-up time,
and other specifics.

Compare the engine sounds (if applicable) to a known good engine and make sure you are
not trying to correct a normal condition.

Intermittent

Test the vehicle under the same conditions that the customer reported in order to verify the system
is operating properly.

Symptom List

Refer to a symptom diagnostic procedure from the following list in order to diagnose the
symptom:

Base Engine Misfire without Internal Engine Noises

Base Engine Misfire with Abnormal Internal Lower Engine Noises

Base Engine Misfire with Abnormal Valve Train Noise

Base Engine Misfire with Coolant Consumption

Base Engine Misfire with Excessive Oil Consumption

Engine Noise on Start-Up, but Only Lasting a Few Seconds

Upper Engine Noise, Regardless of Engine Speed

Lower Engine Noise, Regardless of Engine Speed

Engine Noise Under Load

Engine Will Not Crank - Crankshaft Will Not Rotate

Engine Compression Test

Oil Consumption Diagnosis

Oil Pressure Diagnosis and Testing

Oil Leak Diagnosis

BASE ENGINE MISFIRE WITHOUT INTERNAL ENGINE NOISES

Base Engine Misfire without Internal Engine Noises

Cause

Correction

Abnormalities (severe cracking, bumps, or

Replace the drive belt.
