Hummer H3. Manual - part 77

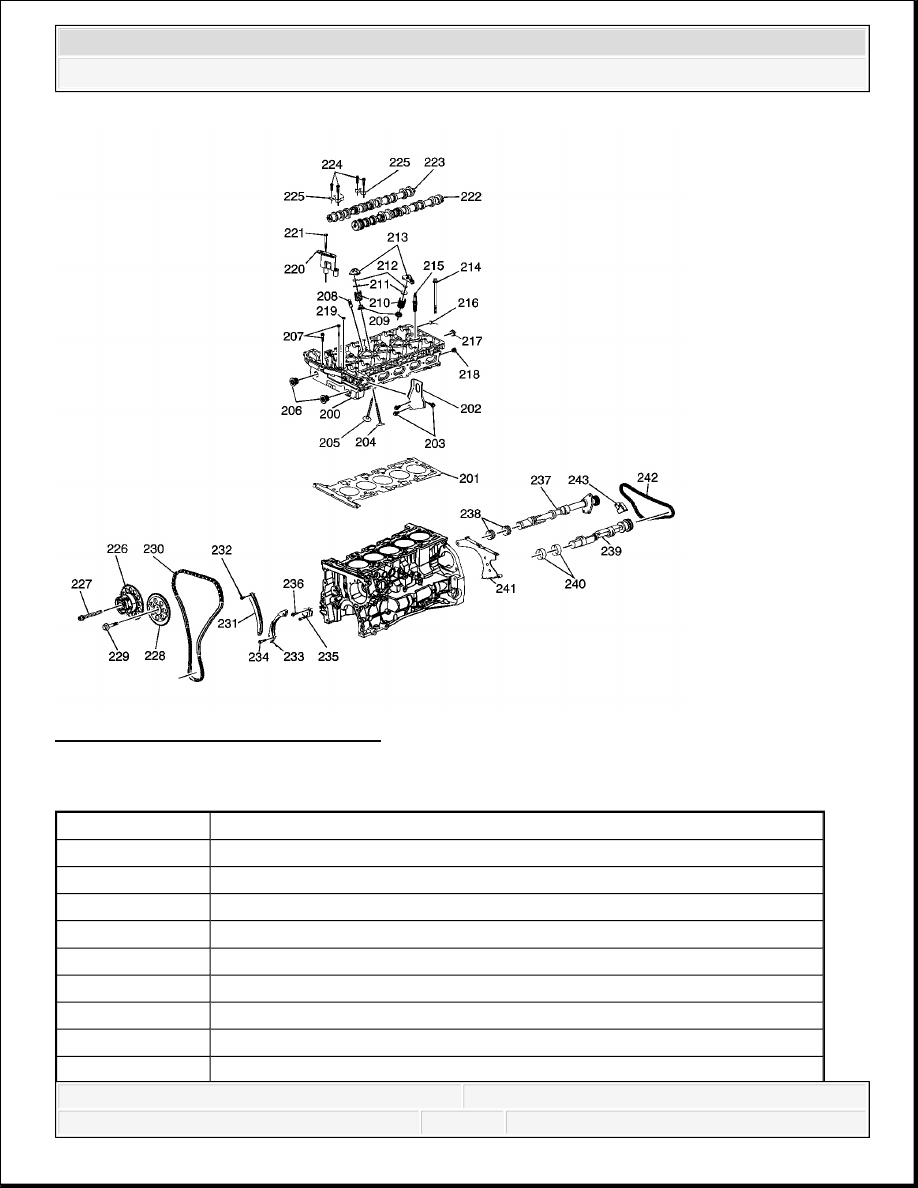

Fig. 17: Cylinder Head Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 17

Callout

Component Name

200

Cylinder Head

201

Cylinder Head Gasket

202

Engine Lift Bracket

203

Engine Lift Bracket Bolts

204

Intake Valve

205

Exhaust Valve

206

Access Hole Plugs

207

Cylinder Head Bolt

208

Valve Lash Adjusters



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



209

Valve Seals

210

Valve Springs

211

Valve Spring Retainers

212

Valve Keys

213

Valve Rocker Arms

214

Cylinder Head Bolt

215

Spark Plug

216

A.I.R. Pipe Plug

217

Water Jacket Plug

218

Oil Gallery Plug

219

Oil Gallery Plug

220

Timing Chain Top Guide

221

Timing Chain Top Guide Bolt

222

Intake Camshaft

223

Exhaust Camshaft

224

Camshaft Cap Bolts

225

Camshaft Cap

225

Camshaft Cap

226

Exhaust Camshaft Actuator

227

Exhaust Camshaft Actuator Bolt

228

Intake Camshaft Sprocket

229

Intake Camshaft Sprocket Bolt

230

Timing Chain

231

Timing Chain Tensioner Shoe

232

Timing Chain Tensioner Shoe Bolt

233

Timing Chain Guide

234

Timing Chain Guide Bolt

235

Timing Chain Tensioner

236

Timing Chain Tensioner Bolt

237

Right Balance Shaft

238

Right Front and Rear Balance Shaft Bearings

239

Left Balance Shaft

240

Left Front and Rear Balance Shaft Bearings

241

Balance Shaft Chain Guide

242

Balance Shaft Chain

243



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



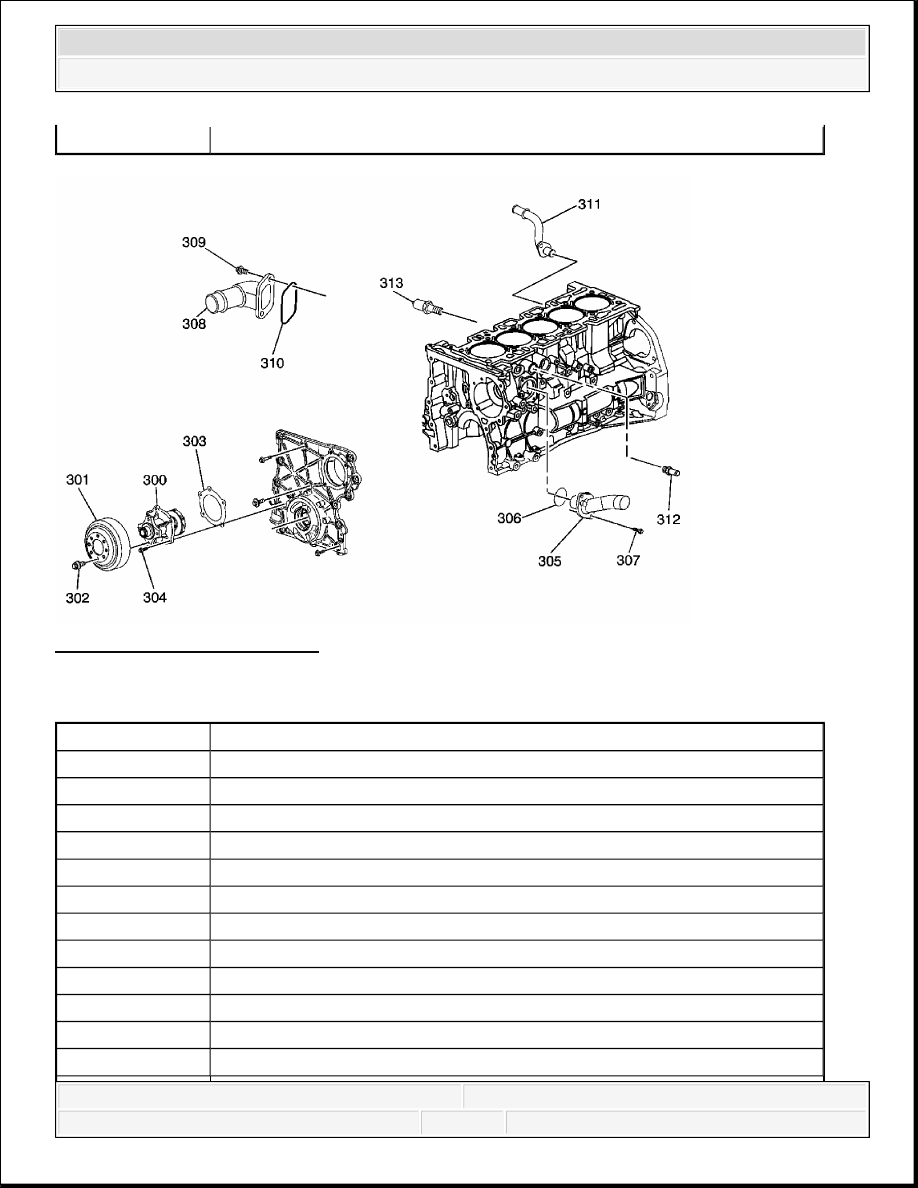

Fig. 18: Cooling Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 18

Balance Shaft Chain Tensioner

Callout

Component Name

300

Water Pump

301

Water Pump Pulley

302

Water Pump Pulley Bolt

303

Water Pump Gasket

304

Water Pump Bolt

305

Thermostat Housing

306

Thermostat Housing Seal

307

Thermostat Housing Bolt

308

Water Outlet

309

Water Outlet Bolt

310

Water Outlet Seal

311

Heater Inlet Hose Fitting



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3



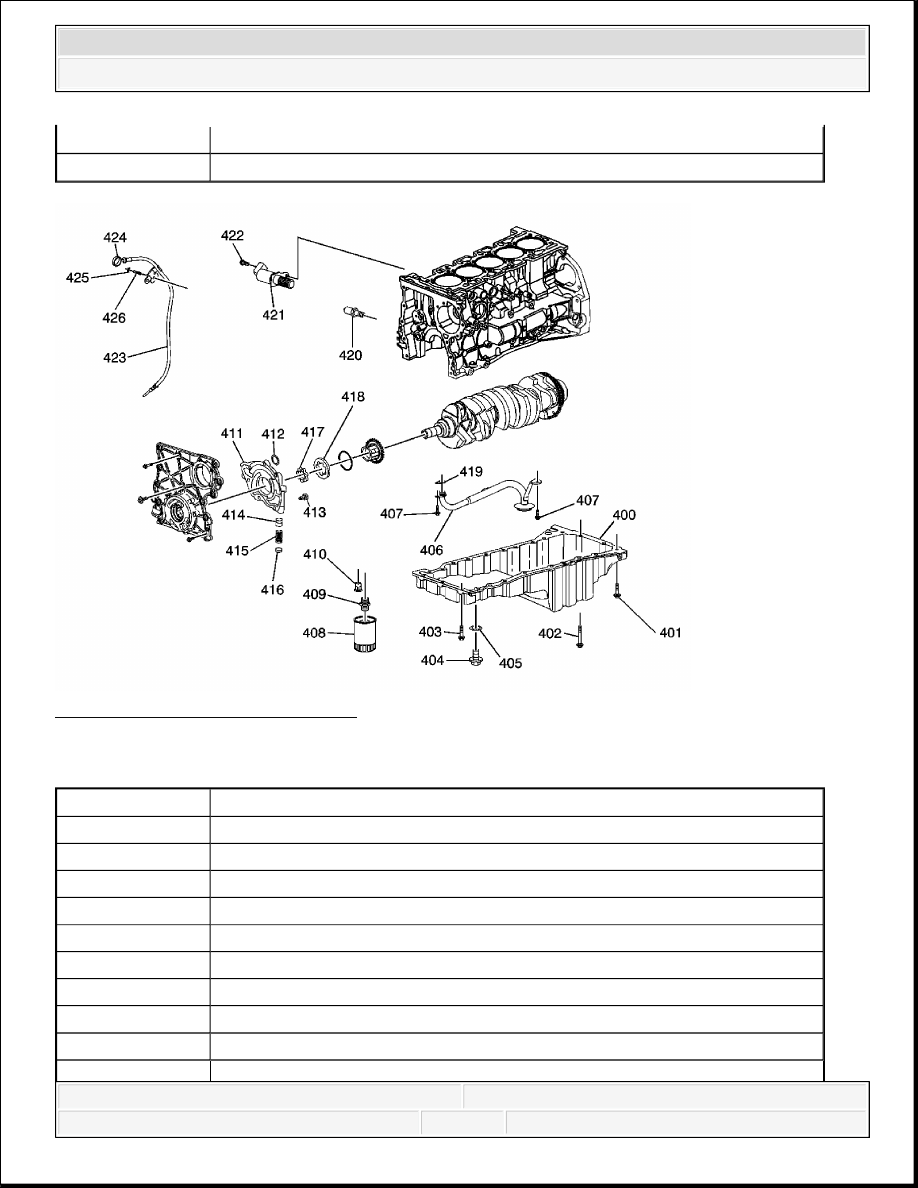

Fig. 19: Lubrication Components
Courtesy of GENERAL MOTORS CORP.

Callouts For Fig. 19

312

Heater Outlet Hose Fitting

313

Coolant Temperature Sensor

Callout

Component Name

400

Oil Pan

401

Oil Pan Bolt

401

Oil Pan Bolts

402

Oil Pan Bolt

403

Oil Pan Bolt

404

Oil Drain Plug

405

Oil Drain Plug Gasket

406

Oil Pump Pickup Tube

407

Oil Pump Pickup Tube Bolt



2006 Hummer H3

2006 ENGINE Engine Mechanical - 3.5L (L52) - H3
