Special Tools Required

14-381

14-381

Transfer Output Shaft

Component Location Index

Transfer Output Shaft Bearing
Replacement

THRUST SHIM, 28.5 mm

TRANSFER
OUTPUT SHAFT

TRANSFER OUTPUT
SHAFT BEARING

C

B

D

A

B

A

07746-0030100

Driver, 40 mm I.D. 07746-0030100

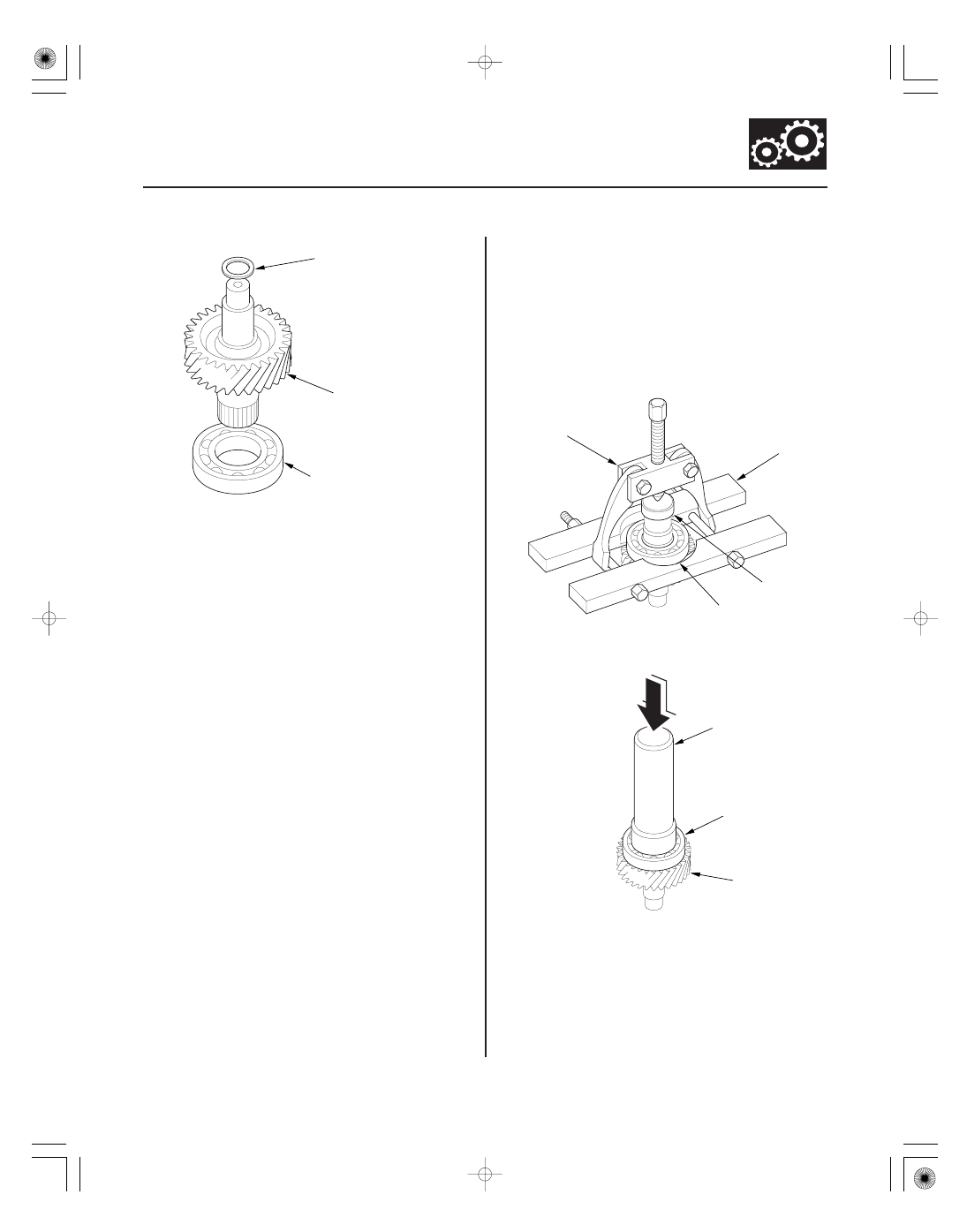

1. Remove the transfer output shaft bearing (A) with a

commercially available puller (B), bearing
separator (C), and shaft protector (D). Place a shaft
protector between the transfer output shaft and a
puller to prevent damaging the shaft.

2. Install the new bearing on the transfer output shaft

with the driver (40 mm I.D.) and a press.

Adjust Installation Height,

page 14-384

Replacement, page 14-383

０１

０２

ＳＪＣ８Ａ００Ｅ１０４７４５４３８６１ＫＢＡＴ００

Special Tools Required

14-382

Transfer Output Shaft

Oil Seal Replacement

07749-0010000

07JAD-SH30100

• Driver 07749-0010000
• Attachment, 65 mm 07JAD-SH30100

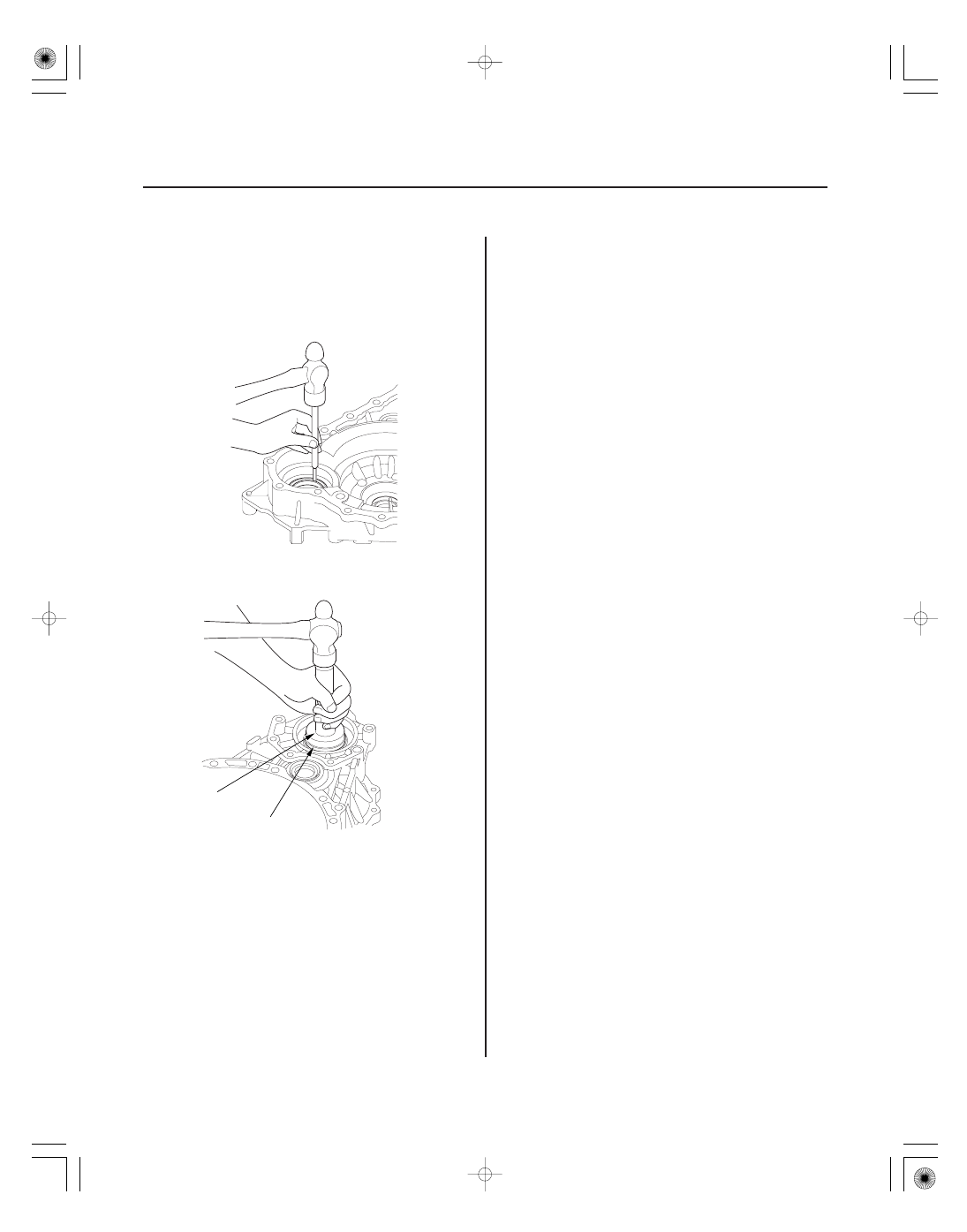

1. Remove the oil seal from the torque converter

housing.

2. Install the new oil seal flush to the torque converter

housing with the driver and attachment (65 mm).

０１

０２

０３

ＳＪＣ８Ａ００Ｅ１０４７４５５９７７４ＫＢＡＴ０１

Special Tools Required

14-383

Transmission Housing Bearing Replacement

A

B

C

07749-0010600

07749-0010000

• Driver 07749-0010000
• Attachment, 72 x 75 mm 07746-0010600

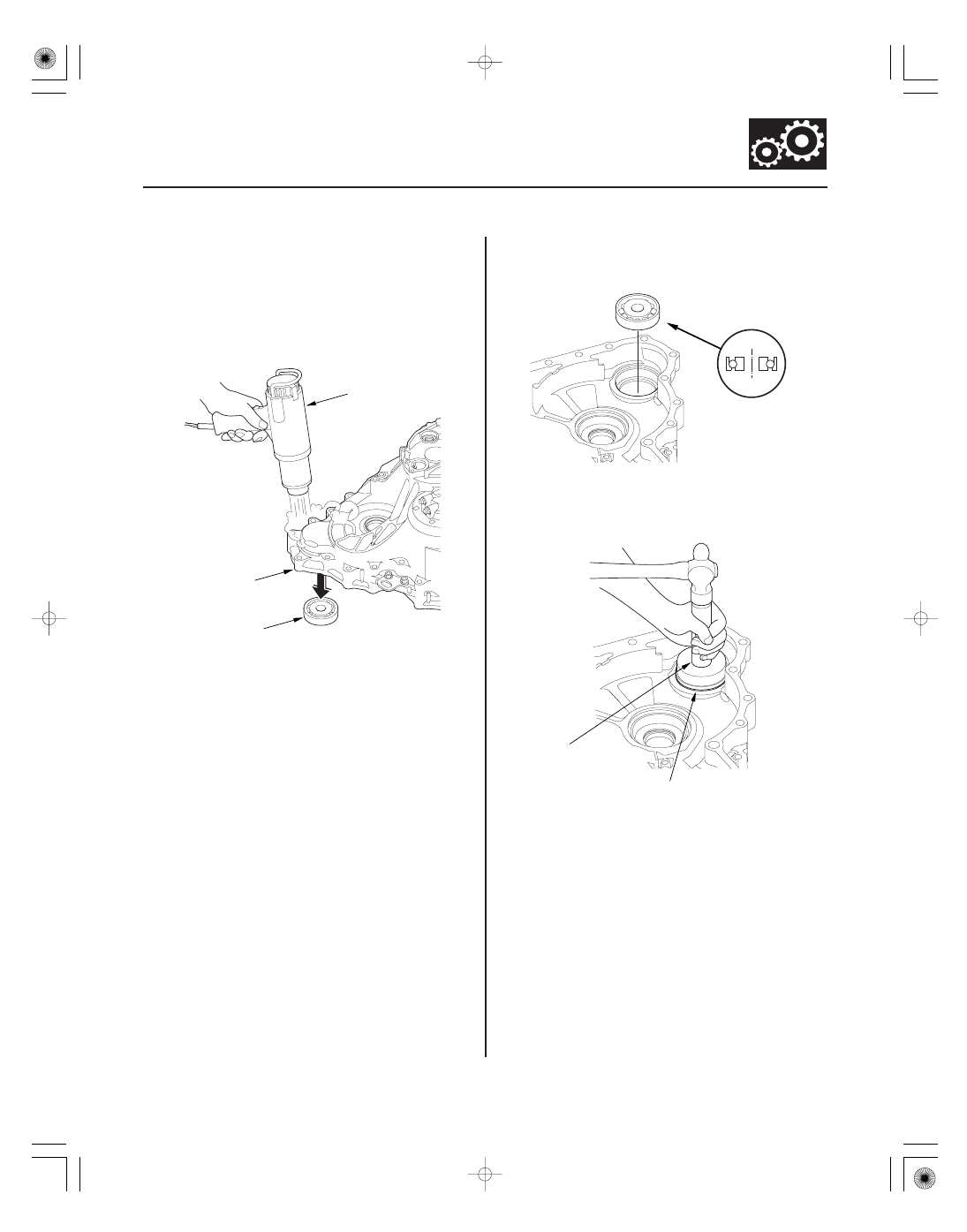

1. Remove the transfer output shaft bearing (A) from

the transmission housing (B) by heating the
housing to about 212 °F (100 °C) with a heat gun (C).
Do not heat the housing more than 212 °F (100 °C).

2. Install the new bearing in the housing in the

direction shown.

3. Drive the new bearing until it bottoms in the

housing with the driver and attachment
(72 x 75 mm).

＊０１

０２

ＳＪＣ８Ａ００Ｅ１０４７４５５９７７２ＭＫＡＴ００

−

−

Standard: 46.31

46.35 mm (1.823

1.825 in.)

Transfer Output Shaft Cutaway View

THRUST SHIM, 28.5 mm

No.

Part Number

Thickness

14-384

Transfer Output Shaft

Transfer Output Shaft Installation Height Inspection/Adjustment

A

D

E

B

C

F

D

E

F

C

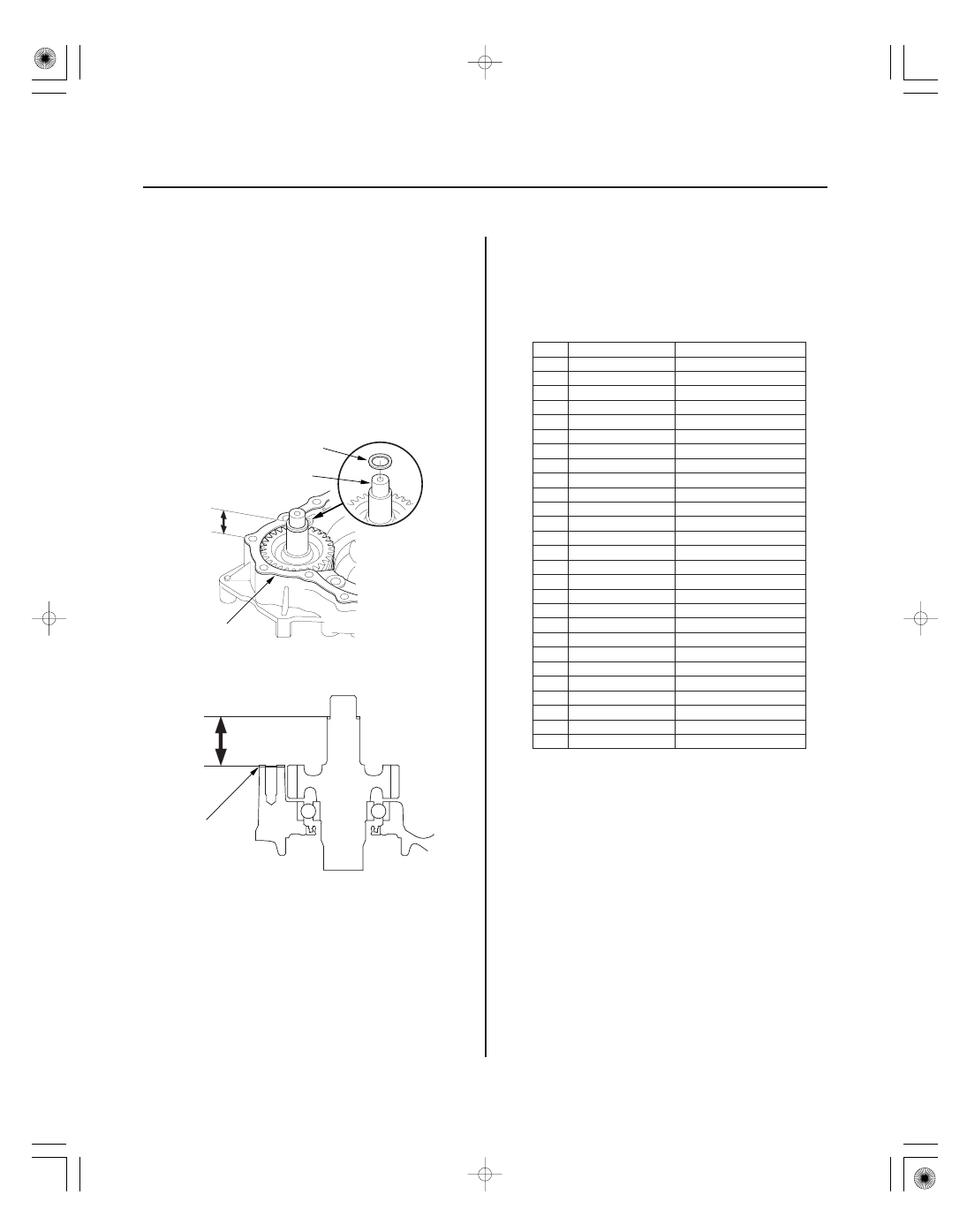

NOTE: If the transfer output shaft, transfer output shaft
bearing, transfer output shaft transmission housing
bearing, transmission housing, or torque converter
housing were replaced, adjust the transfer output shaft
installation height with the 28.5 mm thrust shim.

1. Install the transfer output shaft (A) in the torque

converter housing, and install the 28.5 mm thrust
shim (B) on the top of the shaft. If you replace the
28.5 mm thrust shim with a new one, use the same
thickness shim as the old one.

2. Install a new gasket (C) on the torque converter

housing.

3. Measure the height (D) of the transfer output shaft

installation between the surface (E) of the gasket
and the top (F) of the 28.5 mm thrust shim in at
least three places. Use the average as the actual
height.

4. If the measurement is out of standard, remove the

28.5 mm thrust shim and measure its thickness.

5. Select and install a new thrust shim, then recheck

the installation height.

A

29031-RDK-000

1.82 mm (0.0717 in.)

B

29032-RDK-000

1.84 mm (0.0724 in.)

C

29033-RDK-000

1.86 mm (0.0732 in.)

D

29034-RDK-000

1.88 mm (0.0740 in.)

E

29035-RDK-000

1.90 mm (0.0748 in.)

F

29036-RDK-000

1.92 mm (0.0756 in.)

G

29037-RDK-000

1.94 mm (0.0764 in.)

H

29038-RDK-000

1.96 mm (0.0772 in.)

I

29039-RDK-000

1.98 mm (0.0780 in.)

J

29040-RDK-000

2.00 mm (0.0787 in.)

K

29041-RDK-000

2.02 mm (0.0795 in.)

L

29042-RDK-000

2.04 mm (0.0803 in.)

M

29043-RDK-000

2.06 mm (0.0811 in.)

N

29044-RDK-000

2.08 mm (0.0819 in.)

O

29045-RDK-000

2.10 mm (0.0827 in.)

P

29046-RDK-000

2.12 mm (0.0835 in.)

Q

29047-RDK-000

2.14 mm (0.0843 in.)

R

29048-RDK-000

2.16 mm (0.0850 in.)

S

29049-RDK-000

2.18 mm (0.0858 in.)

T

29050-RDK-000

2.20 mm (0.0866 in.)

U

29051-RDK-000

2.22 mm (0.0874 in.)

V

29052-RDK-000

2.24 mm (0.0882 in.)

W

29053-RDK-000

2.26 mm (0.0890 in.)

X

29054-RDK-000

2.28 mm (0.0898 in.)

Y

29055-RDK-000

2.30 mm (0.0906 in.)

Z

29056-RDK-000

2.32 mm (0.0913 in.)

AA

29057-RDK-000

2.34 mm (0.0921 in.)
