14-142

Automatic Transmission

Transmission Removal (cont’d)

B

C

A

C

A

E

D

D

F

B

B

C

A

A

B

C

D

A

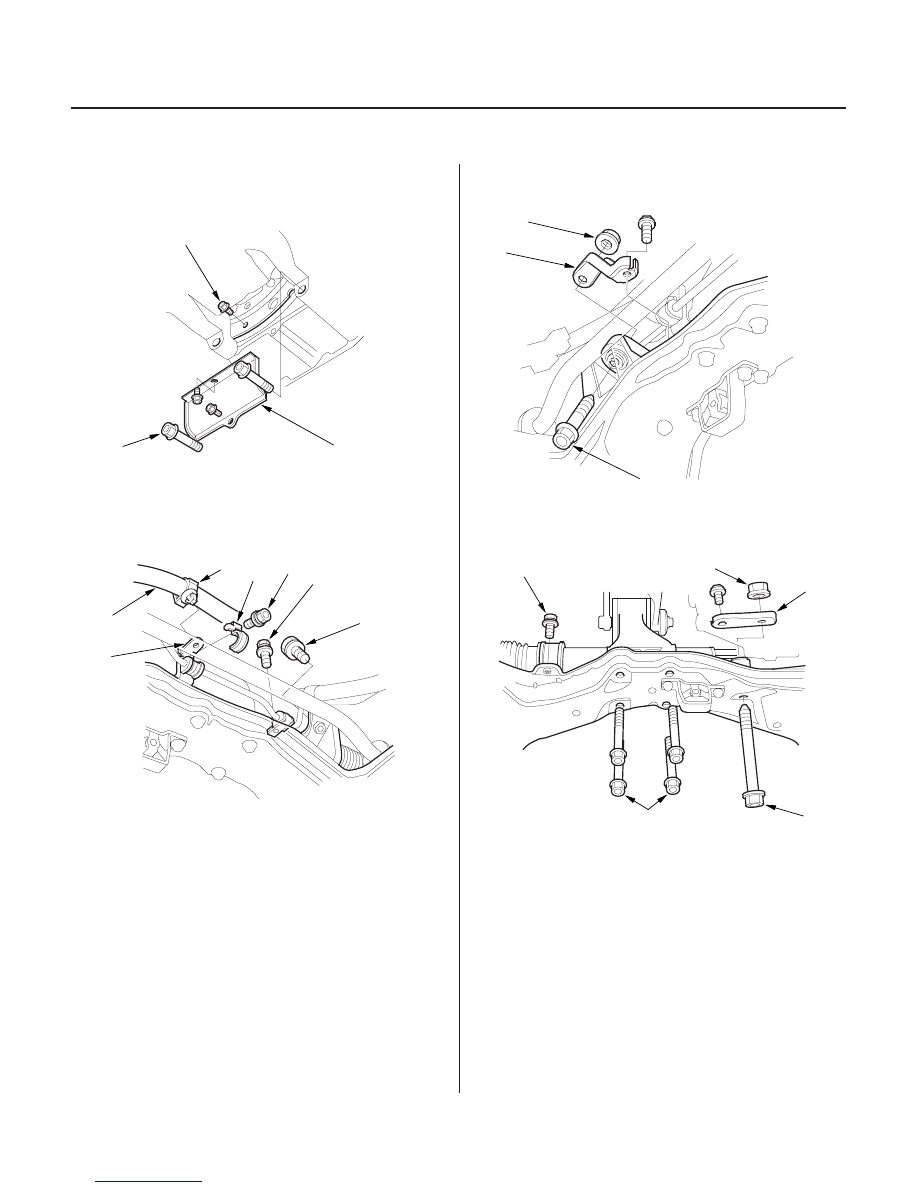

32. Remove the torque converter cover (A), then

remove the eight drive plate bolts (B) one at a time
while rotating the crankshaft pulley.

33. Remove the engine stiffener bolts (C).

34. Remove the clip (A) on the power steering fluid

return hose (B) from the bracket (C).

35. Remove the power steering fluid pipe bracket bolts

(D) and bracket (E), and remove the steering
gearbox mounting bolt (F).

36. Remove the stiffener (A), the steering gearbox

mounting bolt (B) and nut (C).

37. Remove the steering gearbox mounting bolts (A)

and nut (B), and remove the stiffener (C).

38. Remove the rear mount mounting bolts (D).

03/07/29 09:32:47 61S0X050_140_0145

２０

２１

２２

０１

14-143

B

A

A

C

B

C

A

A

B

C

B

EQS07AODSY0

A

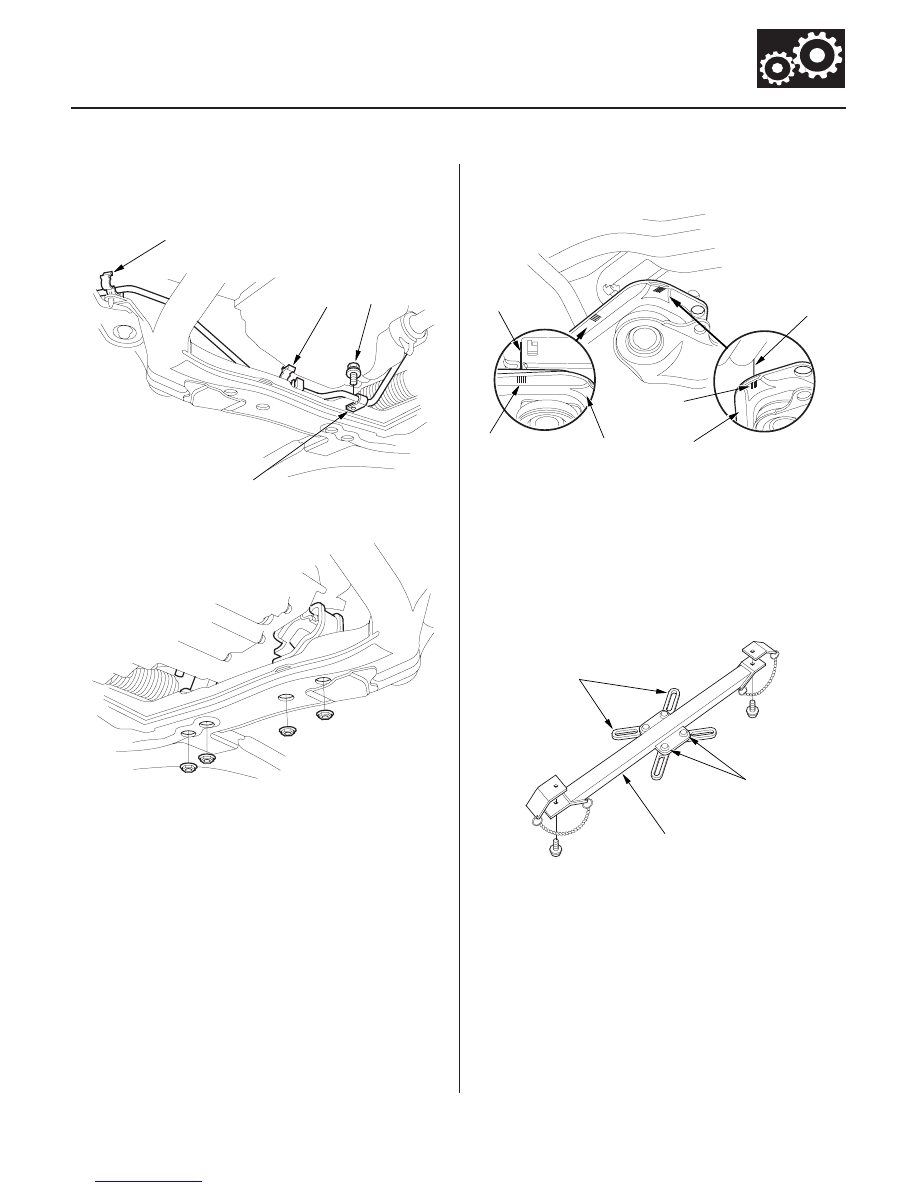

39. Unclamp the power steering fluid pipe clamps (A),

and remove the bolt (B) securing the power
steering fluid pipe bracket (C).

40. Remove the transmission lower mount nuts.

41. Make reference marks (A) on the body across the

marks (B) on the edge of the front subframe (C).

42. Loosen the four bolts (A) holding the adjustable

arms (B) of the front subframe adapter (T/N
EQ07AODSY0) to its center plate.

NOTE: The adapter is designed to be used with the
Honda transmission jack (model number LSL-W
93714) or powertrain lift (model number OTC-1585),
both available through the Honda Tool and
Equipment Program. It will also work with most
commercially available transmission jacks.

(cont’d)

03/07/29 09:32:47 61S0X050_140_0146

０２

０３

０４

２５

14-144

Automatic Transmission

Transmission Removal (cont’d)

A

EQS07ODSY0

C
54 N·m
(5.5 kgf·m, 40 lbf·ft)

B

B

A

C

D

C

B

B

B

A

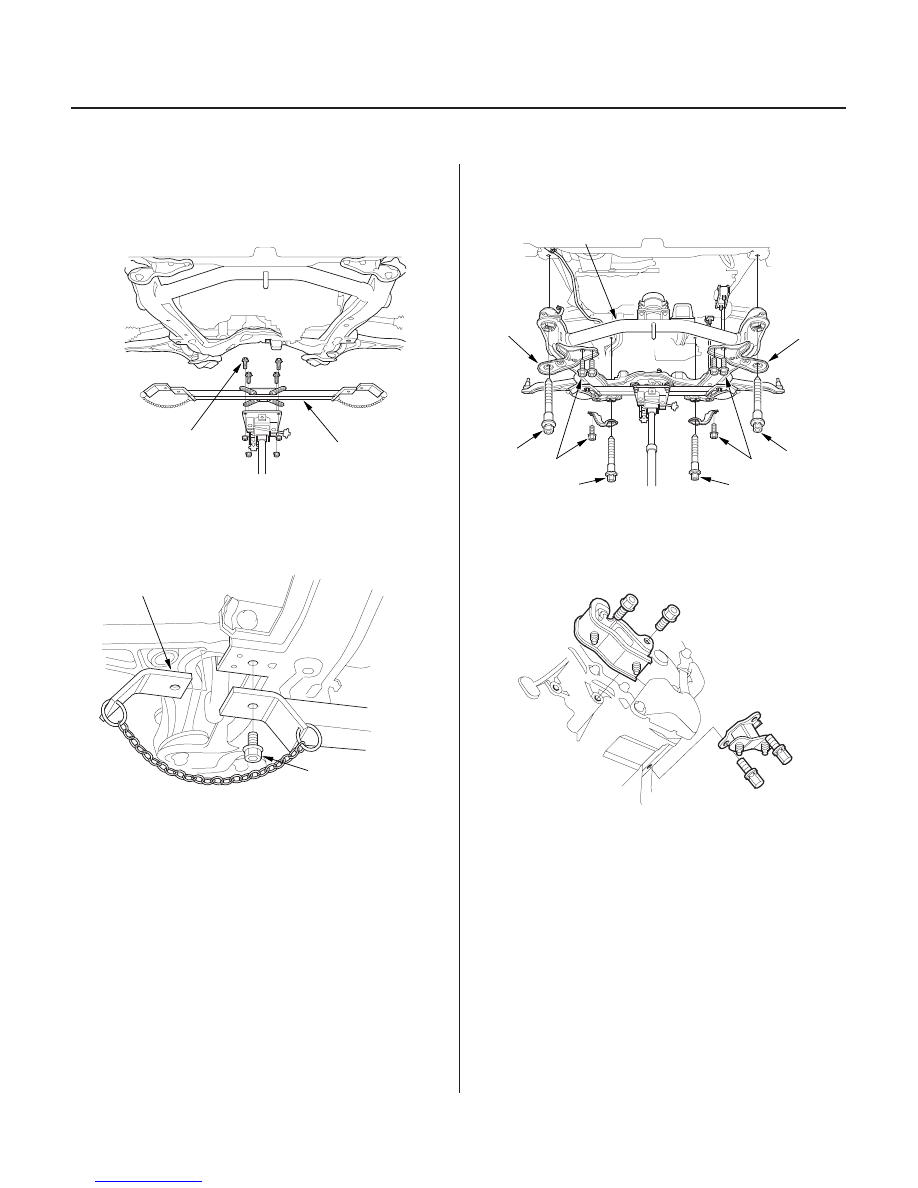

43. Line up the slots in the arms with the bolt holes on

the corner of the jack base, then attach the adapter
to the jack base with the bolts (A) that came with
the jack. Tighten the bolts securely.

44. Raise the jack to vehicle height, then attach the

adapter to the front subframe by sliding the
adapter’s nut plates (B), between the subframe and
the body.

45. Insert the nut plate bolts through the holes in the

adapter and the subframe; then thread the bolts (C)
into the nut plates and tighten them to 54 N·m (5.5
kgf·m, 40 lbf·ft).

46. Remove the 12 x 1.25 mm bolts (A), subframe

mounting bolts (4) (B), and the stiffeners (C), then
lower the front subframe (D).

47. Hang the steering gearbox on passenger side with

a rope to the body.

48. Remove the transmission lower mounts.

03/07/29 09:32:49 61S0X050_140_0147

２６

２７

２８

２９

14-145

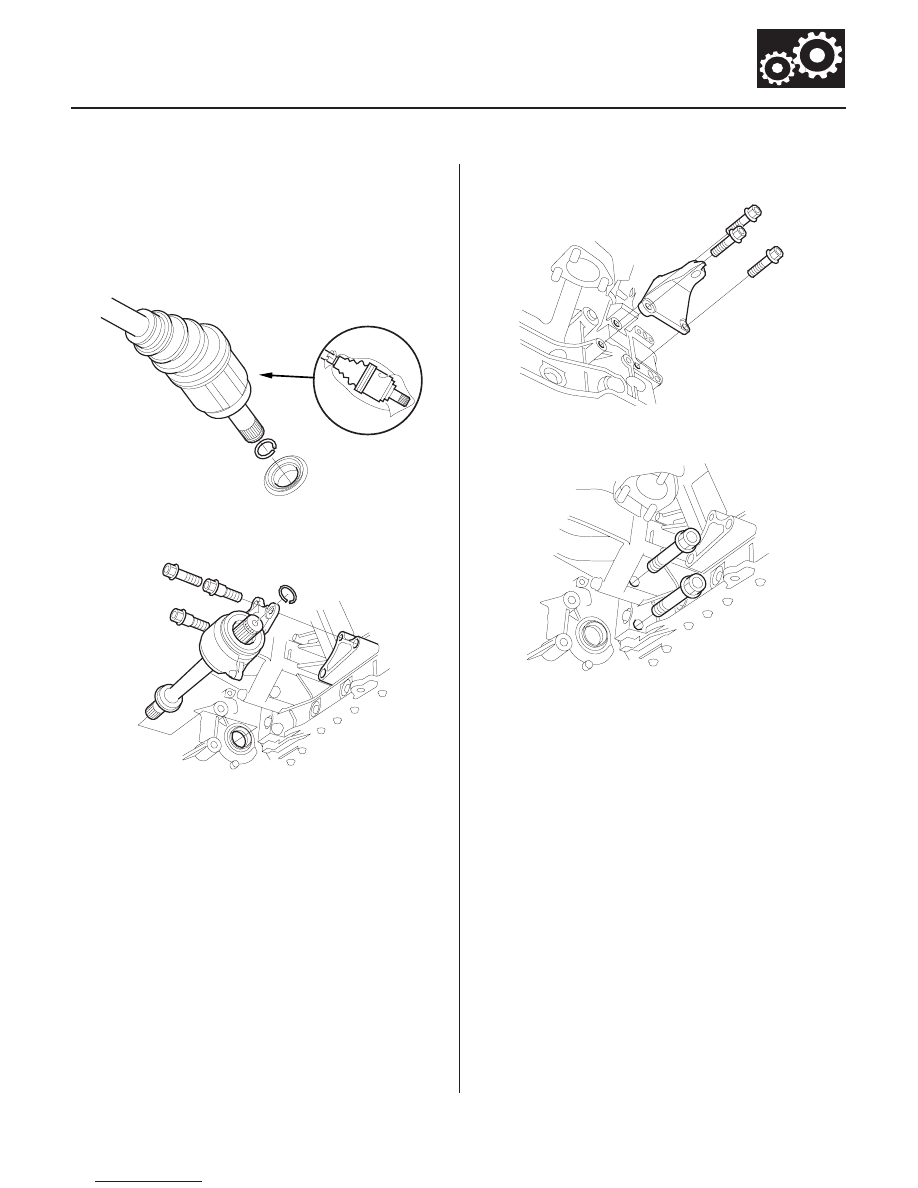

49. Pry the left driveshaft out of the differential and the

right driveshaft from the intermediate shaft (see
step 10 on page 16-4).

50. Move the left driveshaft to the front side. Coat all

precision finished surfaces with clean engine oil,
then tie the plastic bags over the driveshaft ends.

51. Remove the intermediate shaft.

52. Coat all precision finished surfaces with clean

engine oil, then tie plastic bags over both ends of
the intermediate shaft.

53. Remove the front mount bracket.

54. Remove the transmission housing mounting bolts.

(cont’d)
