14-134

Automatic Transmission

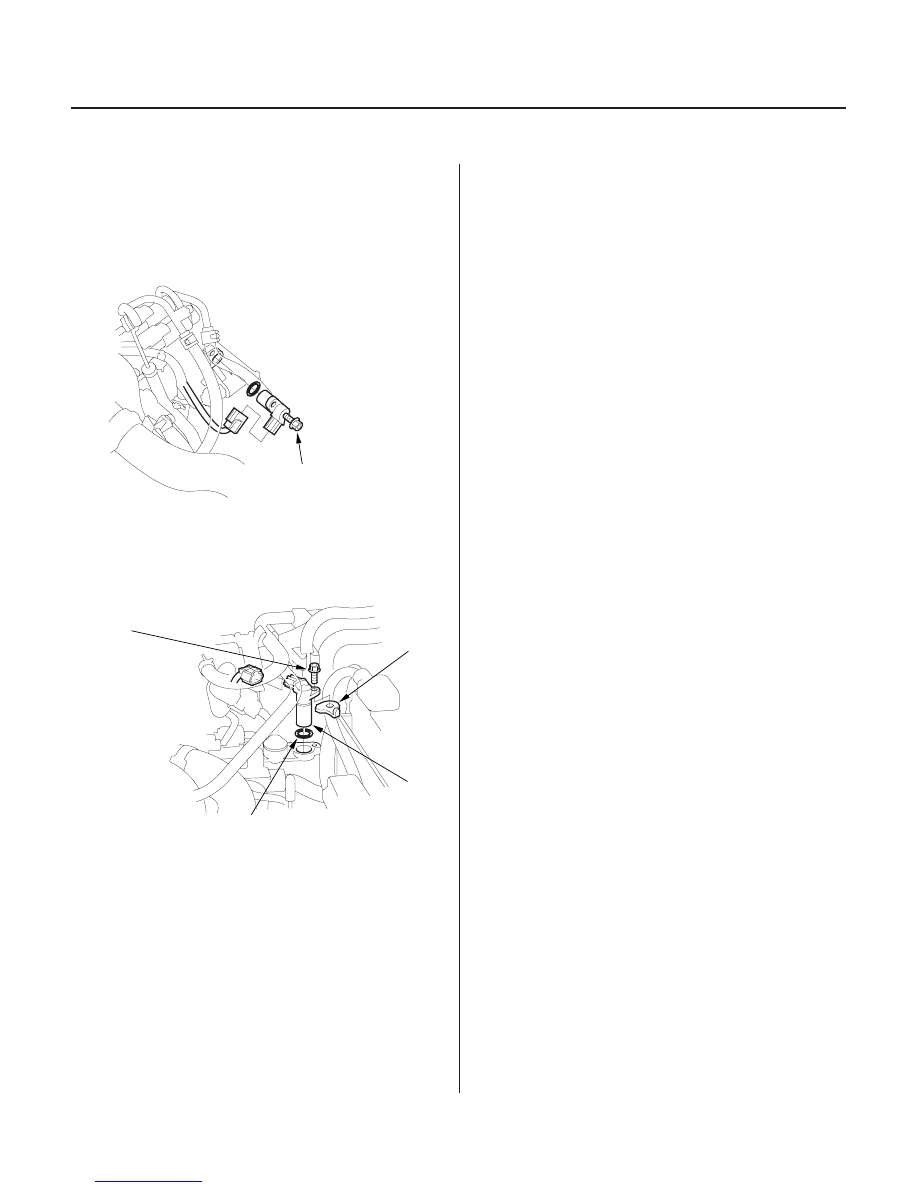

Mainshaft and Countershaft Speed Sensor Replacement

6 x 1.0 mm
12 N·m (1.2 kgf·m,
8.7 lbf·ft)

6 x 1.0 mm
12 N·m (1.2 kgf·m,
8.7 lbf·ft)

A

B

C

1. Disconnect the connectors from the mainshaft and

countershaft speed sensors.

2. Remove the bolt securing the mainshaft speed

sensor, then remove the mainshaft speed sensor
from the end cover.

3. Remove the bolt securing the countershaft speed

sensor, then remove the countershaft speed
sensor (A) and the washer (B) from the
transmission housing.

4. Replace the O-rings (C) with new ones before

installing the sensors.

5. Install the mainshaft speed sensor, then connect

the connector.

6. Install the countershaft speed sensor with the

washer, then connect the connector.

03/07/29 09:32:39 61S0X050_140_0137

＊０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０６１０１０１ＫＢＡＴ００

０１

Ｓ０Ｘ４ＡＡ０Ｅ１０４１０６１０１１１ＫＢＡＴ００

14-135

14-135

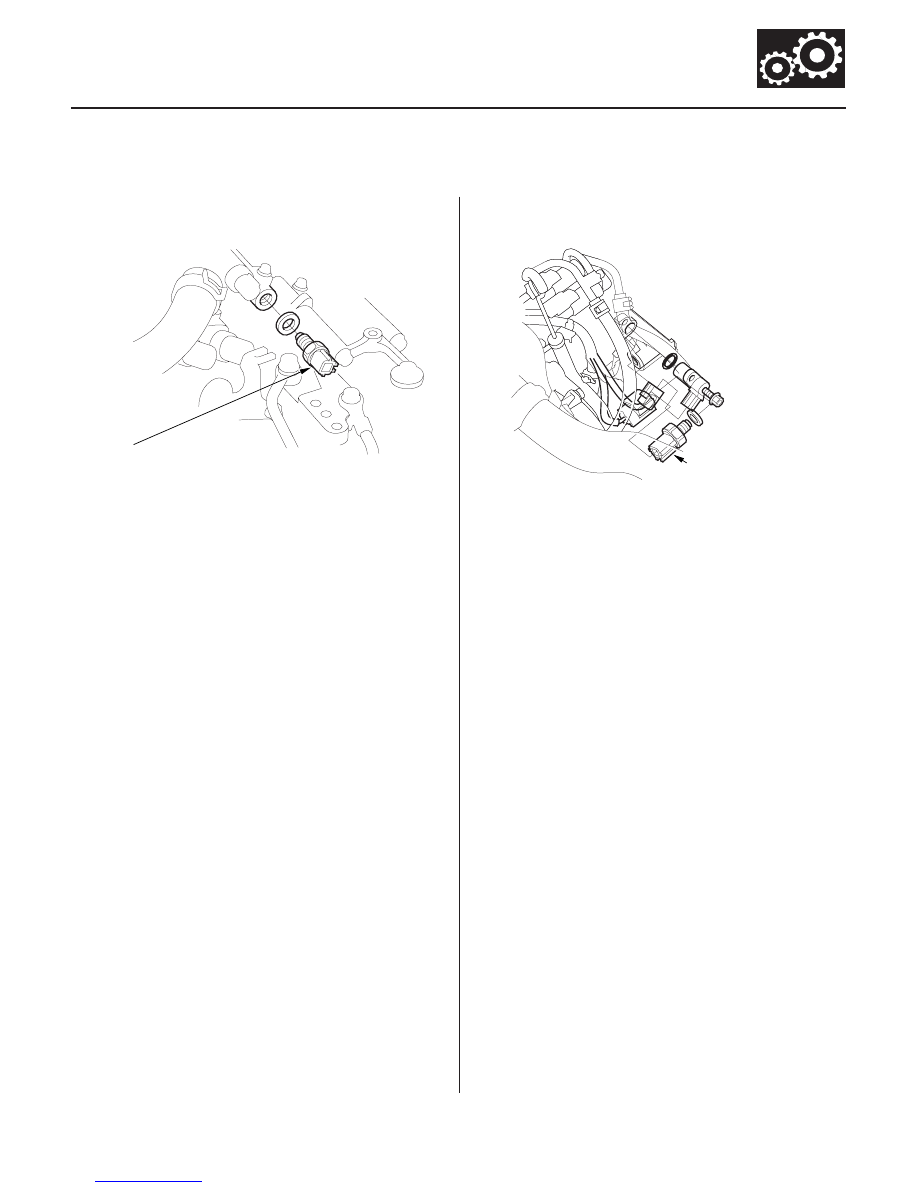

2nd Clutch Pressure Switch
Replacement

3rd Clutch Pressure Switch
Replacement

20 N·m (2.0 kgf·m, 14 lbf·ft)

20 N·m
(2.0 kgf·m, 14 lbf·ft)

1. Disconnect the connector from the 2nd clutch

pressure switch.

2. Replace the 2nd clutch pressure switch, then install

a new one with a new sealing washer. Tighten the
switch on the metal part, not the plastic part.

3. Reconnect the connector, making sure there is no

water, oil, dust, or other foreign particles inside it.

1. Disconnect the connector from the 3rd clutch

pressure switch.

2. Replace the 3rd clutch pressure switch, then install

a new one with a new sealing washer. Tighten the
switch on the metal part, not the plastic part.

3. Reconnect the connector, making sure there is no

water, oil, dust, or other foreign particles inside it.

03/07/29 09:32:40 61S0X050_140_0138

−

０１

＊０１

０２

Ｓ０Ｘ４ＡＡ０Ｅ１０４０００１３００１ＭＡＡＴ００

14-136

Automatic Transmission

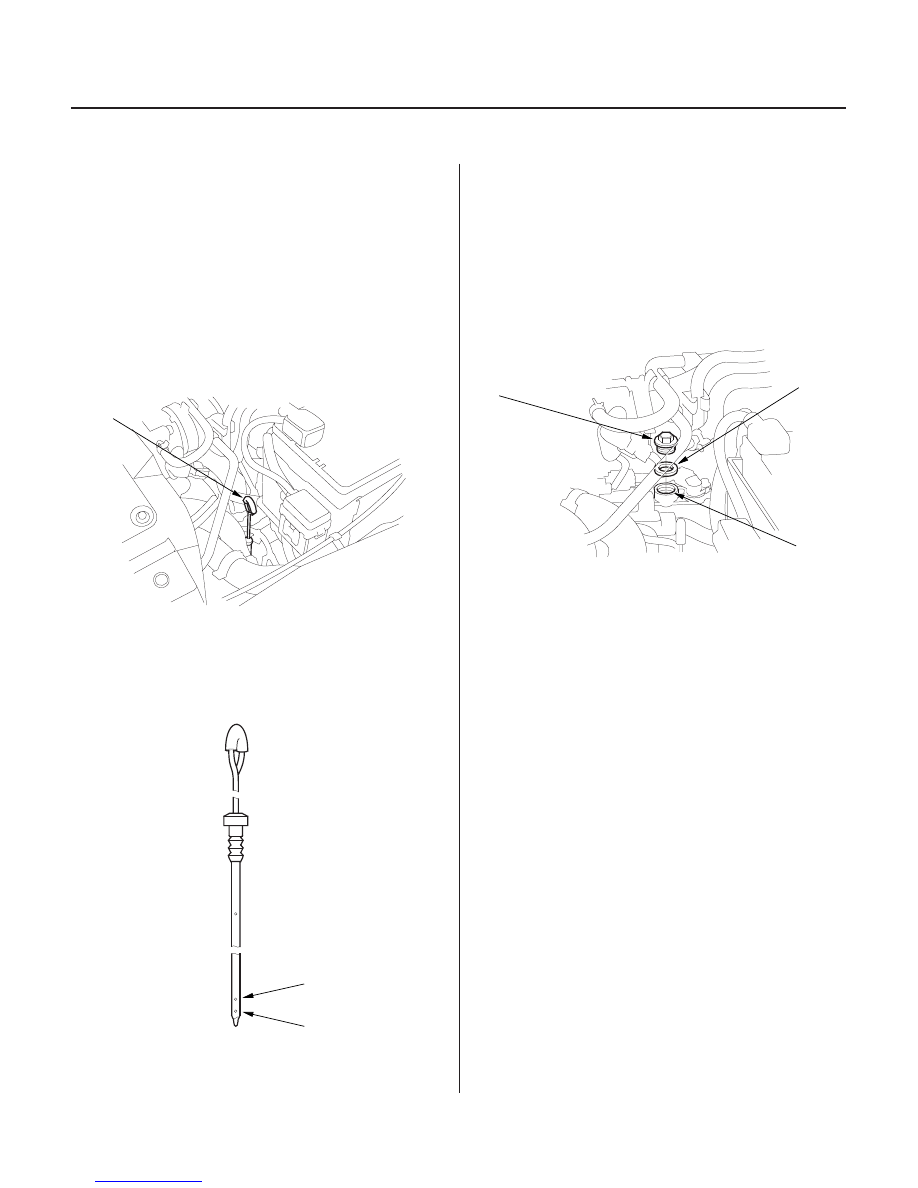

ATF Level Check

A

B

C

B
24 x 1.5 mm
44 N·m (4.5 kgf·m,
33 lbf·ft)

C

A

NOTE: Keep all foreign particles out of the transmission.

1. Warm up the engine to normal operating

temperature (the radiator fan comes on).

2. Park the vehicle on the level ground. Turn off the

engine.

NOTE: Check the fluid level within 60

90 seconds

after turning the engine off.

3. Remove the dipstick (yellow loop) (A) from the

transmission, and wipe it with a clean cloth.

4. Insert the dipstick into the transmission.

5. Remove the dipstick and check the fluid level. It

should be between the upper mark (B) and lower
mark (C).

6. If the level is below the lower mark, check for fluid

leaks at the transmission, hose and line joints. If a
problem is found, fix it before filling the
transmission.

7. If necessary, fill the transmission into the filler hole

(A) to bring the fluid level up to the upper mark.
Always use Honda ATF-Z1 Automatic Transmission
Fluid (ATF). Using a non-Honda ATF can affect shift
quality

8. If the level is above the upper mark, drain the ATF

to proper level (see step 3 on page 14-137).

9. Install the ATF filler bolt (B) with a new sealing

washer (C).

10. Insert the dipstick back into the transmission.

03/07/29 09:32:41 61S0X050_140_0139

０１

０２

Ｓ０Ｘ４ＡＡ０Ｅ１０４０００１３００１ＫＢＡＴ００

Automatic Transmission Fluid Capacity:
2.9

(3.1 US qt) at changing

7.2

(7.6 US qt) at overhaul

14-137

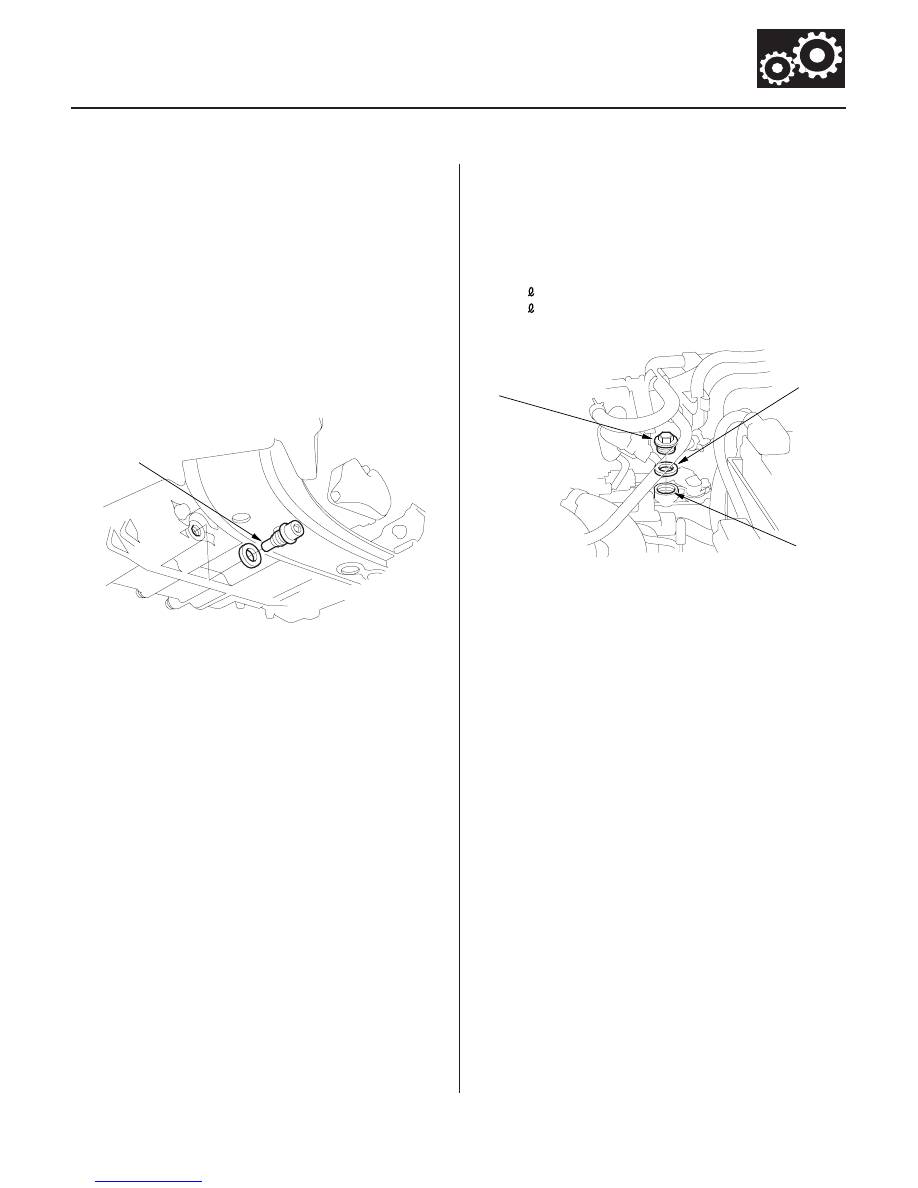

ATF Replacement

A
18 x 1.5 mm
49 N·m (5.0 kgf·m,
36 lbf·ft)

B
24 x 1.5 mm
44 N·m (4.5 kgf·m,
33 lbf·ft)

C

A

NOTE: Keep all foreign particles out of the transmission.

1. Bring the transmission up to operating temperature

(the radiator fan comes on) by driving the vehicle.

2. Park the vehicle on the level ground, and turn the

engine off.

3. Remove the ATF filler bolt and the drain plug (A),

and drain the automatic transmission fluid (ATF).

NOTE: If a cooler flusher is used, refer to ATF
Cooler Flushing (see page 14-155).

4. Reinstall the drain plug with a new sealing washer.

5. Refill the transmission with the recommended fluid

into the filler hole (A) to the upper mark on the
dipstick. Always use Honda ATF-Z1 Automatic
Transmission Fluid (ATF). Using a non-Honda ATF
can affect shift quality.

6. Install the ATF filler bolt (B) with a new sealing

washer (C).

03/07/29 09:32:41 61S0X050_140_0140
