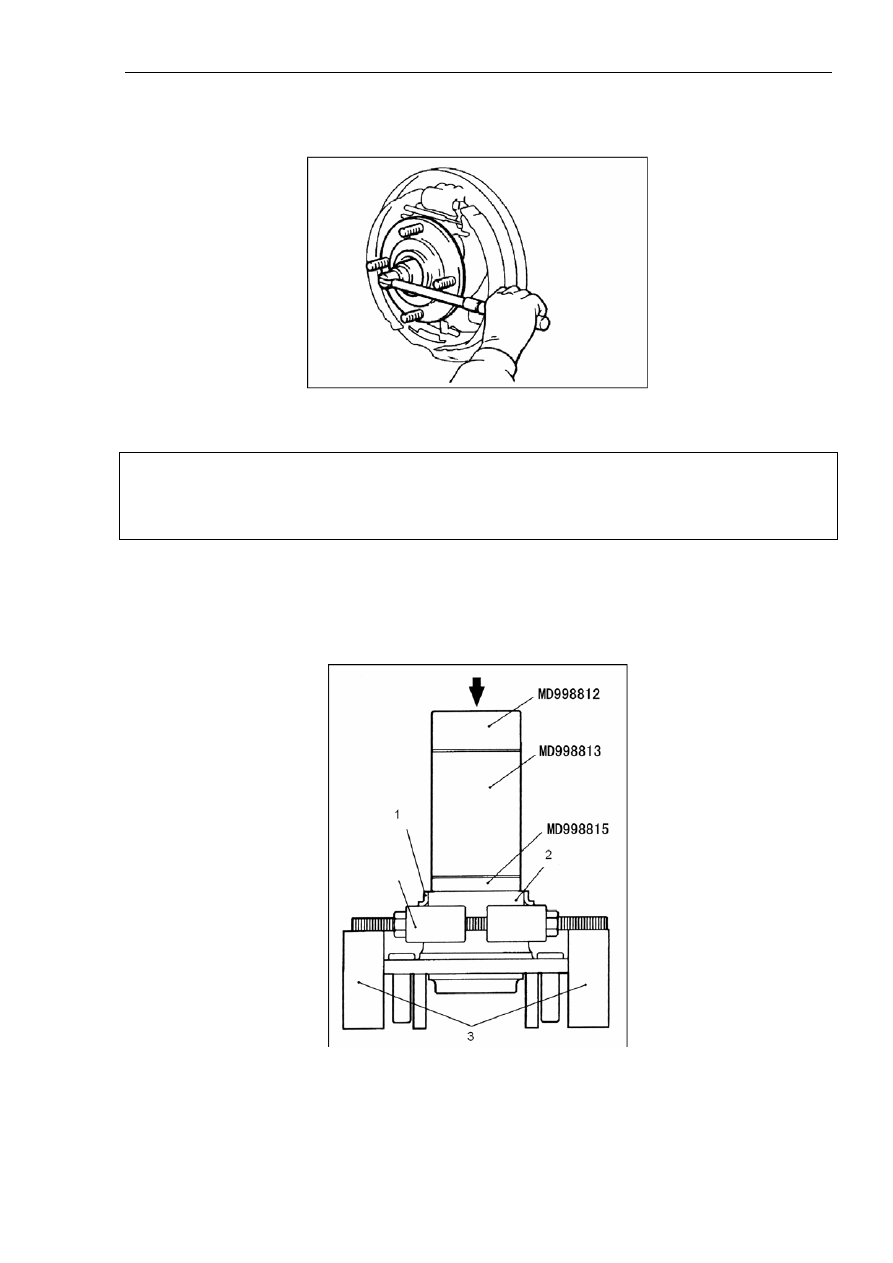

Глава 13. Ступица заднего колеса



615

1). Важнейшие моменты демонтажа.

(1). Демонтаж самоконтрящейся гайки (см. рисунок 13-6).



Рисунок 13-6.

Внимание:

Во избежание повреждения колесного подшипника при ослабленной или открученной
самоконтрящейся гайке не следует подвергать нагрузке колесный подшипник.

(2). Демонтаж зубчатого венца антиблокировочной тормозной системы.

Снять зубчатый венец антиблокировочной тормозной системы с помощью специального
ремонтного инструмента, как показано на рисунке  13-7.



Рисунок 13-7.

Надписи на рисунке: 1. Зубчатый венец антиблокировочной тормозной системы. 2.
Ступица заднего колеса в сборе. 3. Подкладки.

Глава 13. Ступица заднего колеса



616

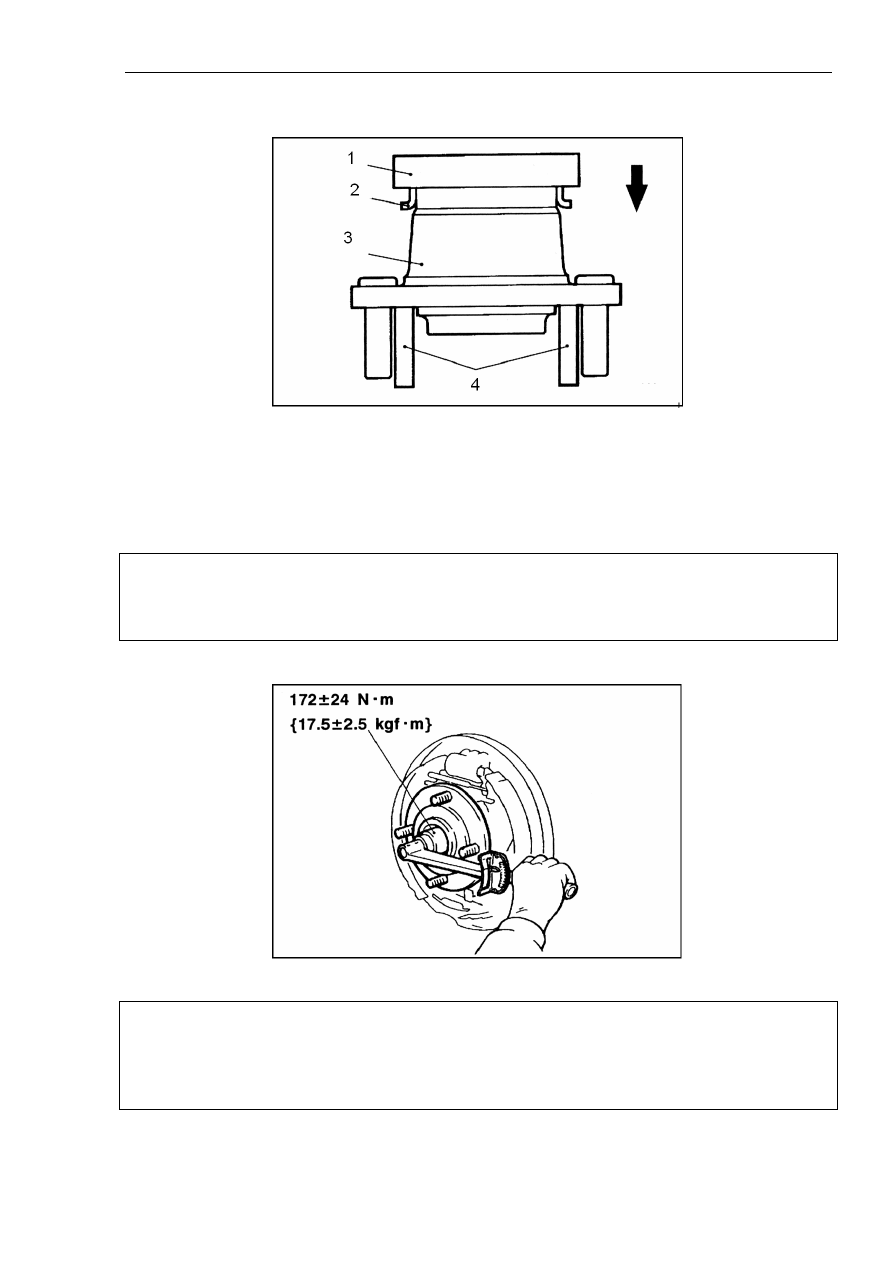

2). Важнейшие моменты монтажа.

(1). Установка зубчатого венца антиблокировочной тормозной системы (см. рисунок 13-8).



Рисунок 13-8.

1. Подкладка 2. Зубчатый венец антиблокировочной тормозной системы. 2. Ступица
заднего колеса в сборе. 3. Подкладки.

Установить зубчатый венец на ступицу заднего колеса в сборе.

Внимание:

При установке следить за тем, чтобы зубчатый венец антиблокировочной тормозной
системы не деформировался.

(2). Установка самоконтрящейся гайки (см. рисунок 13-9).



Рисунок 13-9.

Внимание:

Во избежание повреждения колесного подшипника не следует подвергать подшипник
нагрузке до тех пор, пока самоконтрящаяся гайка не будет закручена в полном
соответствии с требованиями спецификации.

Глава 14A. Передняя подвеска



617

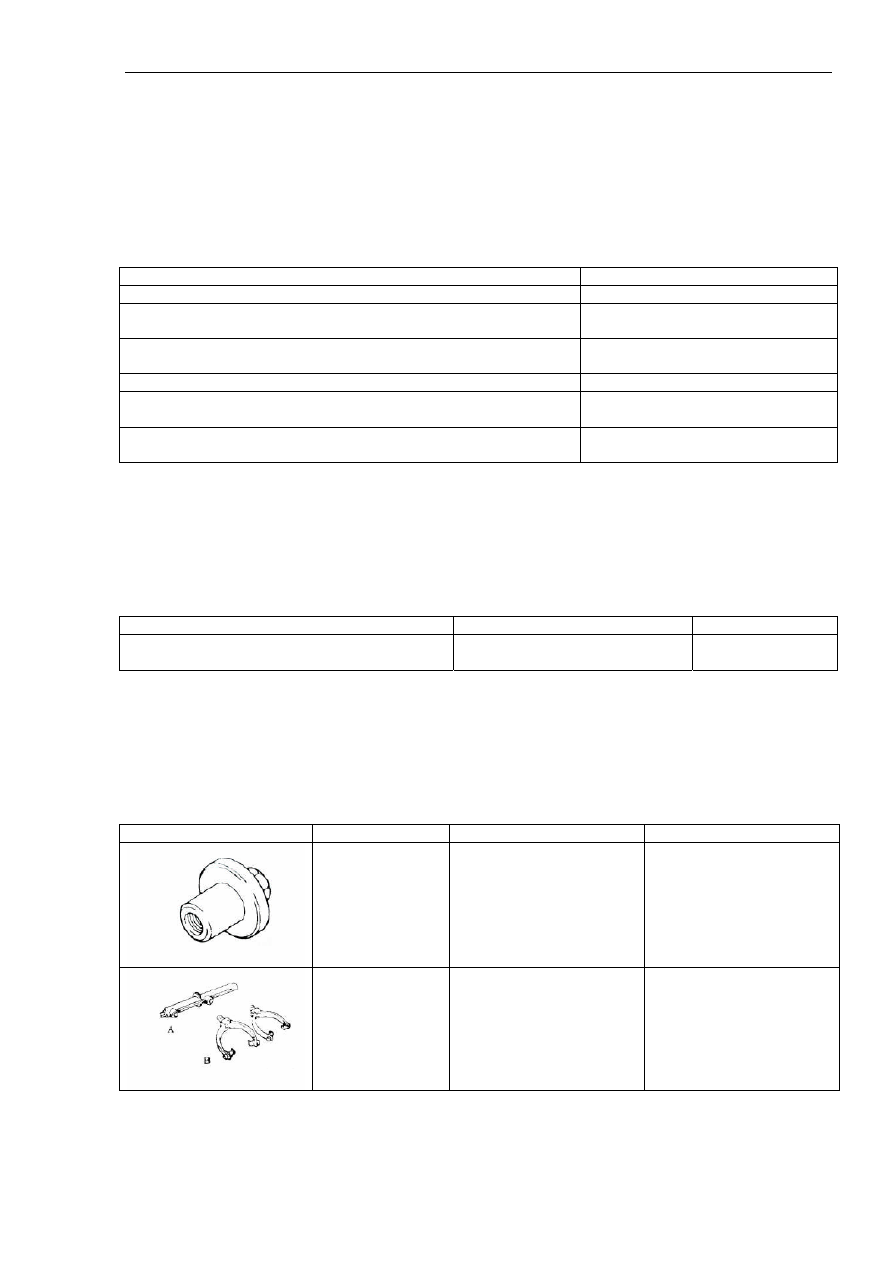

Глава 14A. ПЕРЕДНЯЯ ПОДВЕСКА

14A.1. Стандартные параметры для технического
обслуживания.

Стандартные параметры для технического обслуживания приведены в таблице 14A-1.

Таблица 14A-1.

Пункт

Стандартное значение

Схождение передних колес (мм) 1±2

Угол внешнего наклона переднего колеса

0°10′±30′ (разность между левым и

правым колесом не более 30′)

Угол заднего наклона

2°50′±30′ (разность между левым и

правым колесом не более 30′)

Величина бокового смещения (мм/м) 0±3
Крутящий момент привода вращения шаровой опоры переднего
маятникового рычага (Н*м)

0-3,9

Длина выступающей части монтажного болта переднего
успокоителя (мм)

20,5-23,5



14A.2. Консистентная смазка.

Перечень консистентных смазок приведен в таблице 14A-2.

Таблица 14A-2.

Место применения

Марка смазки

Количество

Внутренняя полость и кромки пыльника
шаровой опоры переднего маятникового рычага

Обычная консистентная смазка на
литиевой основе

По необходимости



14A.3. Специальный ремонтный инструмент.

Перечень специального ремонтного инструмента приведен в таблице 14A-3.

Таблица 14A-3.

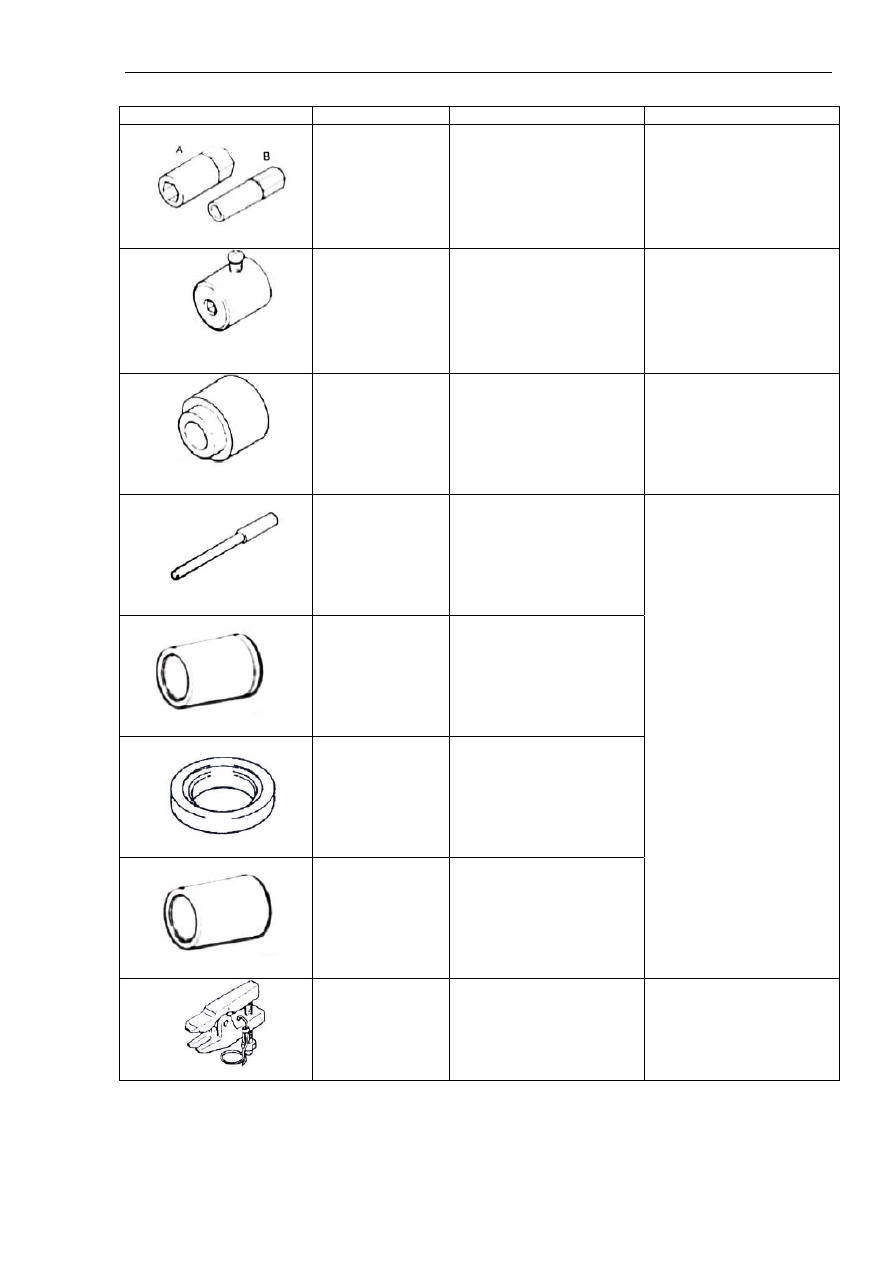

Инструмент

Номер на чертеже

Наименование

Назначение



MB991004

Приспособление для
проверки балансировки
передних колес

Измерение параметров
балансировки передних
колес (для колес с дисками
из алюминиевого сплава)



A: MB991237
B: MB991238

A: приспособление для
сжатия пружин
B: рычаг

Сжатие пружин

Глава 14A. Передняя подвеска



618



Инструмент

Номер на чертеже

Наименование

Назначение



MB991680
A: MB991681
B: MB991682

Комплект гаечных ключей

Демонтаж и установка
передних амортизаторов с
винтовыми пружинами в
сборе



MB991006

Втулка предварительной
нагрузки

Измерение крутящего
момента привода вращения
шаровой опоры переднего
маятникового рычага



MB990800

Инструмент для установки
пыльника шаровой опоры

Запрессовка пыльника
шаровой опоры переднего
маятникового рычаг



MB990883

Стержень для втулки
передней подвески



MB990971

Инструмент для демонтажа
втулок



MB990887

Кольцо



MB990890

Инструмент для демонтажа
и установки втулок

Вытаскивание и
запрессовка втулки
нижнего рычага



MB991406,
MB990635 или
MB991113

Вытяжное приспособление
для соединения
поперечной тяги рулевого
управления

Разборка соединения
поперечной тяги рулевого
управления
