Hafei Princip. Руководство - часть 118

Автоматическая коробка переключения передач



479

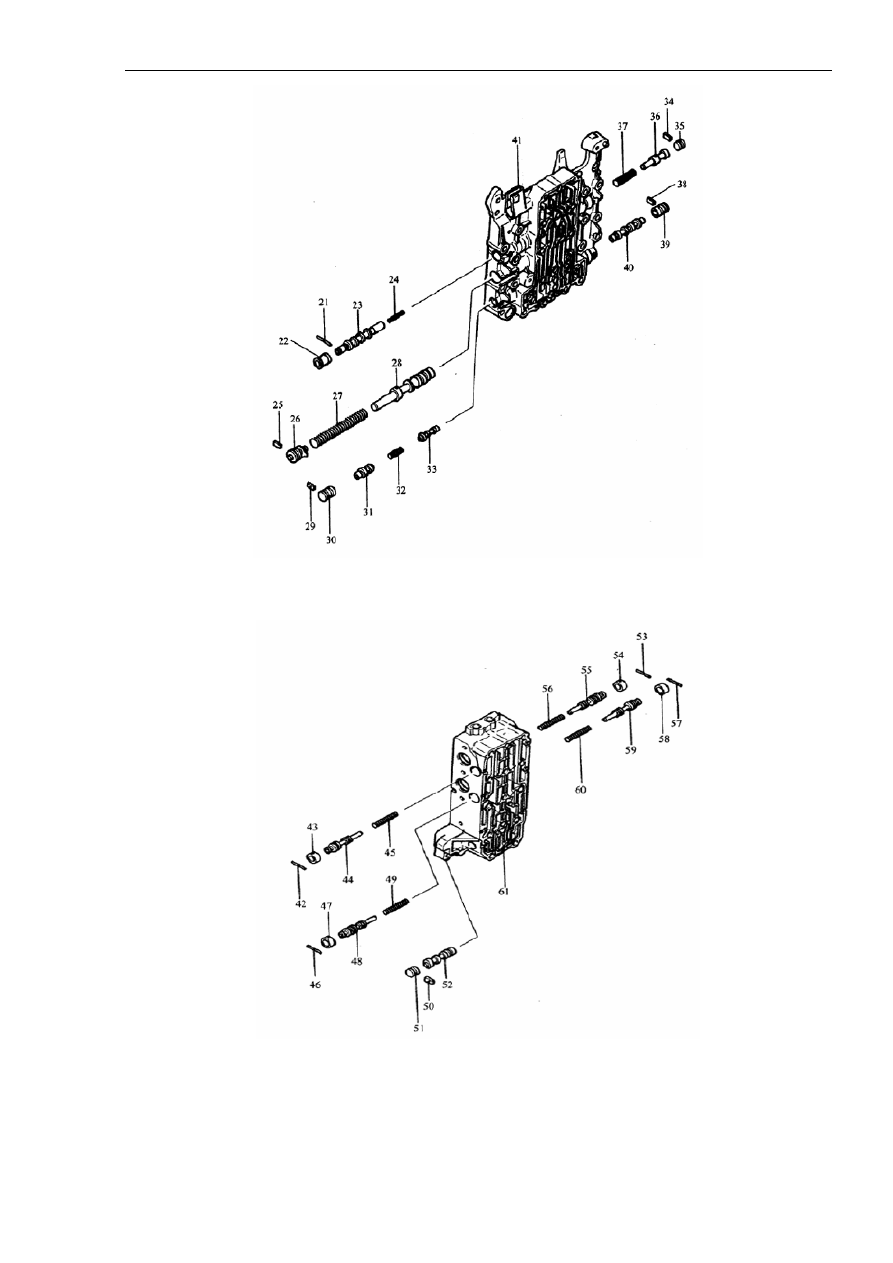

Рисунок 11А-174.



Рисунок 11А-175.

1). Последовательность разборки: 1. Кронштейн электромагнитного клапана. 2.
Замедляющий электромагнитный клапан. 3. Второй электромагнитный клапан. 4.
Управляющий электромагнитный клапан демпферной муфты сцепления. 5. Разгонный

Автоматическая коробка переключения передач



480

электромагнитный клапан. 6. Электромагнитный клапан пониженной передачи – передачи
заднего хода. 7. Клапан ручного управления. 8. Колпачок. 9. Боковая пластина. 10.
Наружный клапанный блок в сборе. 11. Стальной шарик (однонаправленный шарик
дроссельного отверстия). 12. Пружина. 13. Боковая пластина. 14. Демпферный клапан. 15.
Пружина демпферного клапана. 16. Стальной шарик (уменьшение давления в
трубопроводе). 17. Пружина. 18. Стальной шарик (однонаправленный шарик дроссельного
отверстия). 19. Пружина. 20. Внутренний клапанный блок в сборе. 21. Ролик. 22.
Скользящая втулка управляющего клапана демпферной муфты сцепления. 23.
Управляющий клапан демпферной муфты сцепления. 24. Пружина управляющего клапана
демпферной муфты сцепления. 25. Плоская шайба. 26. Винт. 27. Пружина
регулировочного клапана. 28. Регулировочный клапан. 29. Плоская шайба. 30. Скользящая
втулка предохранительного аварийного клапана A. 31. Предохранительный аварийный
клапан A2. 32. Пружина предохранительного аварийного клапана A. 33.
Предохранительный аварийный клапан A1. 34. Плоская шайба. 35. Резьбовая пробка. 36.
Клапан гидравлического трансформатора крутящего момента. 37. Пружина
гидравлического трансформатора крутящего момента. 38. Плоская шайба. 39. Скользящая
втулка предохранительного аварийного клапана B. 40. Предохранительный аварийный
клапан B. 41. Внутренний клапанный блок. 42. Ролик. 43. Скользящая втулка разгонного
клапана регулировки давления. 44. Разгонный клапан регулировки давления. 45. Пружина
разгонного клапана регулировки давления. 46. Ролик. 47. Скользящая втулка клапана
регулировки давления пониженной передачи – передачи заднего хода. 48. Клапан
регулировки давления пониженной передачи – передачи заднего хода. 49. Пружина
клапана регулировки давления пониженной передачи – передачи заднего хода. 50.
Плоская шайба. 51. Резьбовая пробка. 52. Переключающий клапан. 53. Ролик. 54.
Скользящая втулка замедляющего клапана регулировки давления. 55. Замедляющий
клапан регулировки давления. 56. Пружина замедляющего клапана регулировки давления.
57. Ролик. 58. Скользящая втулка второго клапана регулировки давления. 59. Второй
клапан регулировки давления. 60. Пружина второго клапана регулировки давления. 61.
Наружный корпус клапанного блока.

2). Важнейшие моменты разборки.

Демонтаж электромагнитного клапана.

Нанести метку белой краской на корпус клапана с целью упрощения повторной сборки.

3). Важнейшие моменты повторной сборки.

Установка пружины, стального шарика, демпферного клапана, пружины демпферного
клапана показана на рисунке 11А-176.



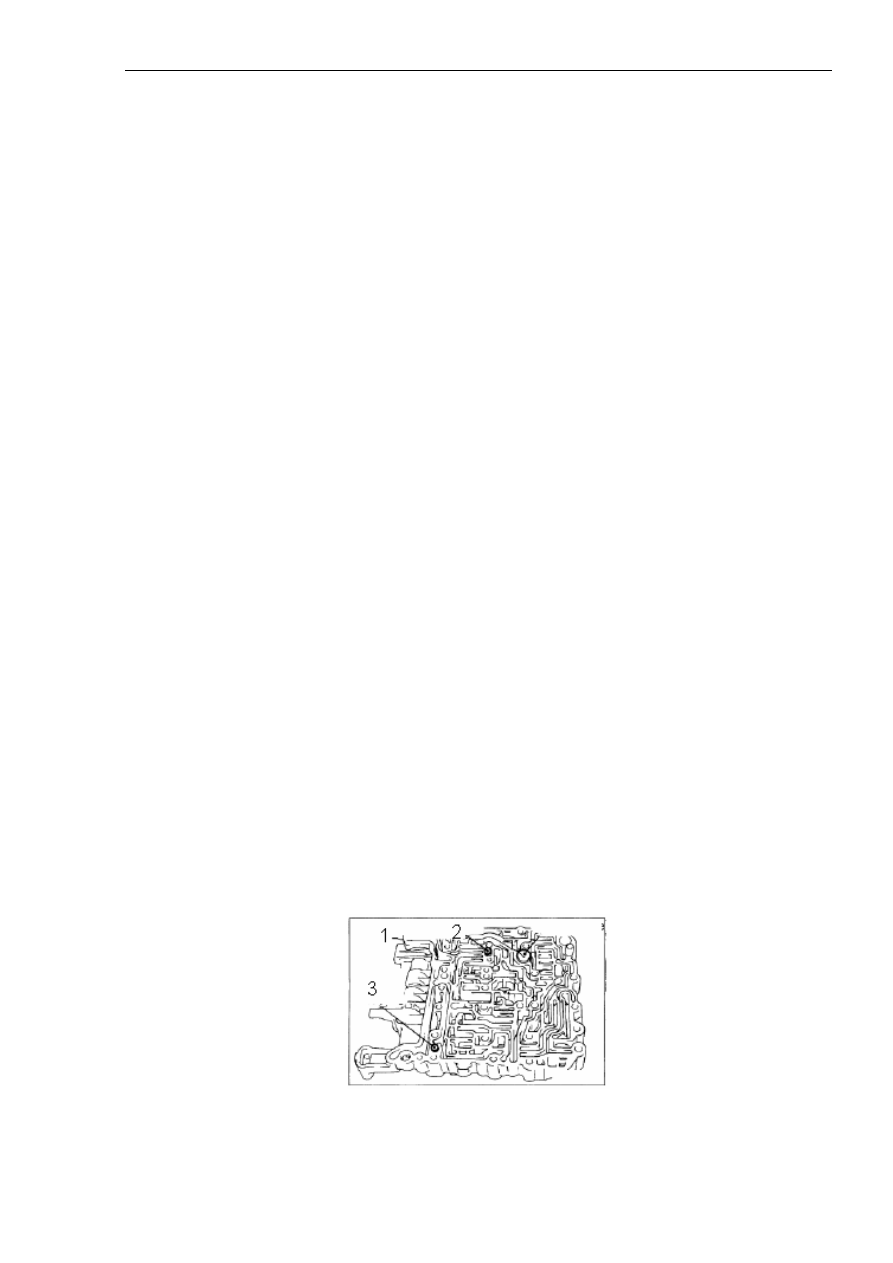

Рисунок 11А-176.

Надписи на рисунке: 1. Стальной шарик и пружина. 2. Демпферный клапан. 3. Стальной
шарик и пружина.

Автоматическая коробка переключения передач



481

Установка пружины, стального шарика показана на рисунке 11А-177.



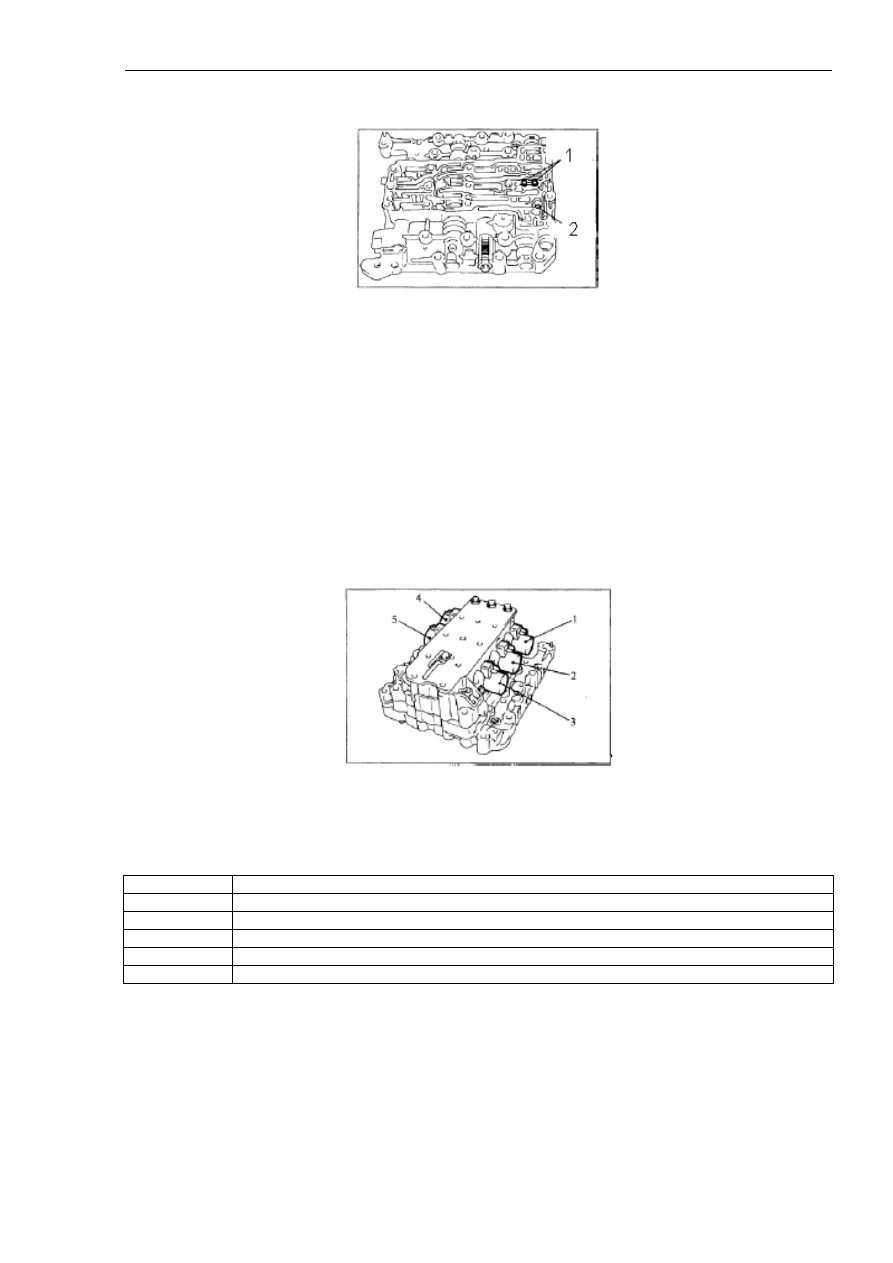

Рисунок 11А-177.

Надписи на рисунке: 1. Стальной шарик и пружина. 2. Стальной шарик.

Установка электромагнитного клапана.

(1). Смазать кольцевое уплотнение гидравлической жидкостью для автоматических
коробок переключения передач, синим или белым техническим вазелином и осторожно
установить его в заданное положение.

(2). Установить электромагнитные клапаны соответственно меткам, нанесенным в
процессе разборки, см. рисунок 11А-178, таблицу 11А-21.



Рисунок 11А-178.

Таблица 11А-21.

№ п/п

Наименование

1

Замедляющий электромагнитный клапан

2

Второй электромагнитный клапан

3

Управляющий электромагнитный клапан демпферной муфты сцепления

4

Разгонный электромагнитный клапан

5

Электромагнитный клапан пониженной передачи – передачи заднего хода











Автоматическая коробка переключения передач



482

12. Шестерня спидометра.

Разборка и повторная сборка.

Последовательность разборки и повторной сборки показана на рисунке 11А-179.

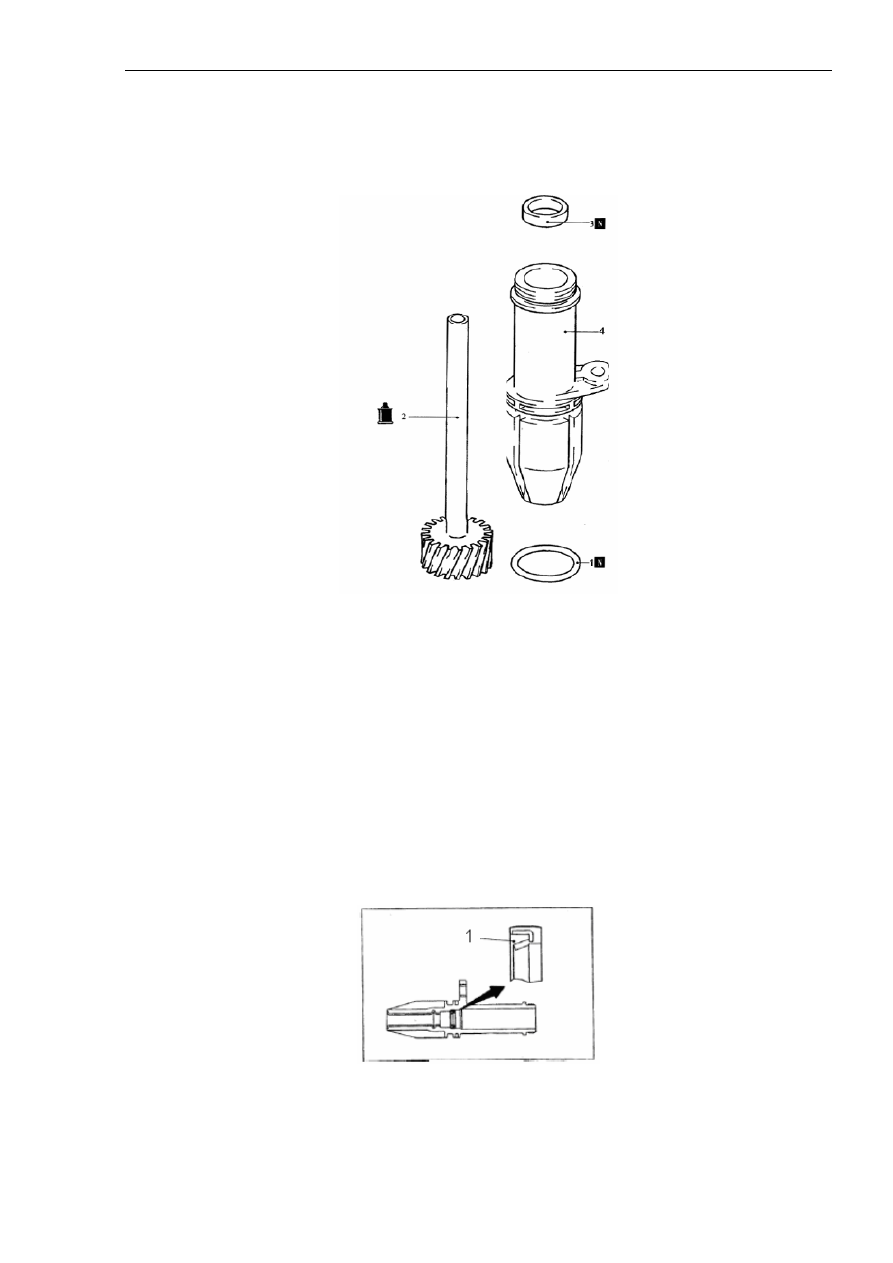

Рисунок 11А-179.

В процессе повторной сборки смазывать все подвижные части гидравлической жидкостью
для автоматических коробок переключения передач перед установкой.

1). Последовательность разборки: 1. Кольцевое уплотнение. 2. Ведущая шестерня
спидометра. 3. Сальник. 4. Скользящая втулка.

2). Важнейшие моменты повторной сборки.

Установка сальника.

Монтажное положение сальника и направление установки показаны на рисунке 11А-180.



Рисунок 11А-180.

Надписи на рисунке: 1. Сальник.
