Great Wall Deer. Руководство - часть 3























   Рис. 5

           Рис.6                                       Рис.7                                  Рис.8

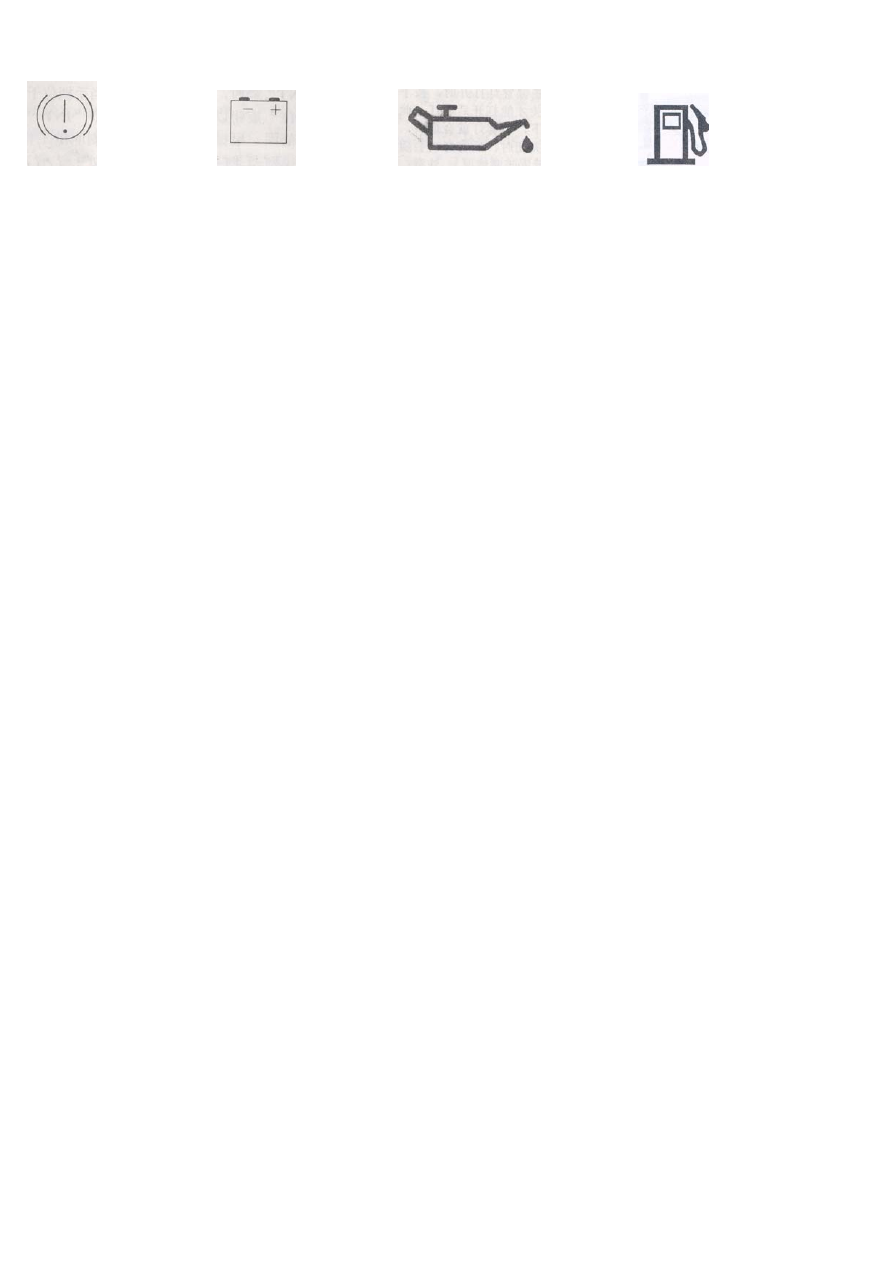

◊ Сигнализаторы (рис. 5-8)
1.

Стояночный тормоз включен/потеря герметичности в одном из контуров тормозной системы.

(Рис.5)
Если сигнал загорается во время движения, следует немедленно остановить автомобиль и проверить
уровень тормозной жидкости. Соблюдая осторожность, доехать до ближайшей станции
техобслуживания.



2.

Разряд АКБ. (Рис.6)


Включается, когда аккумуляторная батарея разряжается. Если сигнал горит во время движения,
необходимо остановить автомашину, выключить двигатель и выявить причину. Прежде всего,
убедитесь в том, что приводной ремень генератора не ослаблен или не поврежден. Если ремень в
порядке, то неисправна система зарядки.

3.

Аварийный сигнал низкого давления масла. (Рис.7)


Световой сигнал указывает на то, что давление масла в двигателе слишком низкое. Если сигнал горит
во время езды, необходимо остановить автомашину в безопасном месте, сразу же выключить
двигатель, выявить причину неисправности. До выяснения причины неисправности не начинайте
движение. Если уровень масла слишком низкий, сигнал также может гореть. Необходимо проверить
уровень при помощи масляного щупа.

4.

 Сигнал минимального остатка топлива  (Рис.8)


Когда в баке остается примерно 6 литров топлива, загорится сигнал, напоминающий водителю  о
необходимости залить топливо в бак.

? Верхнее освещение салона.
При необходимости включения верхнего освещения, нажмите на ближайший к плафону переключатель
либо переключатель на зеркале заднего вида (в зависимости от модели). При различных положениях
двери  используются различные переключатели. При открытой двери освещение будет гореть.

? Сигнальный фонарь открытой двери: фонарь размещается под внутренней декоративной панелью
двери. Если дверь открыта, то фонарь горит. При закрытой двери он не горит.

? Переключатель стеклоочистителя и омывателя.
Во время дождя или при других условиях, ветровое стекло может загрязниться. Для его очистки
следует включить стеклоочиститель.
Внимание: ключ должен находиться в положении "ON" (Вкл.).
 Рычаг переключателя стеклоочистителя имеет четыре положения:
* Крайнее верхнее (OFF) - стеклоочиститель выключен. В этом положении при нажатии на кнопку
омывателя на рычаге  стеклоочиститель также включится на короткое время.
*Положение INT – прерывистый режим с цикличностью от 2 до 11 сек. (регулируется ручкой INT
TIME: медленно SLOW, быстро FAST).
* Малая скорость (LO) - стеклоочиститель работает медленно.
* Высокая скорость (HI) - стеклоочиститель работает быстро.

Нажать кнопку омывателя на рычаге для распыления моющего средства на стекло. Если омыватель не
работает, необходимо проверить, имеется ли моющая жидкость в омывателе.
Омыватель и очиститель стекла двери задка.
 Работает только при полностью закрытом стекле.
Для включения омывателя и стеклоочистителя поверните ручку на рычаге по часовой стрелке до упора
(автоматический режим).
Поверните ручку в положение ON (против часовой стрелки), включится омыватель.
Поверните ручку дальше против часовой стрелки в положение OFF (Выкл) и омыватель выключится
(нормальное положение).
Поверните ручку далее против часовой стрелки в крайнее положение, и включится стеклоочиститель.

? Прикуриватель и пепельница.
Нажать кнопку, прикуриватель  нагреется и выдвинется автоматически. Его можно вынуть и
прикурить.
Внимание:  если двигатель не работает, необходимо повернуть ключ в положение "ACC”. Не
удерживайте прикуриватель внутри с усилием.
Если в пепельнице имеется подсветка, для ее включения необходимо  повернуть переключатель
светового сигнала на малое освещение или дальний свет.





         Регулировка рулевого колеса

Внимание! Запрещается вращать рулевое колесо во время стоянки автомобиля во избежание
повреждения рулевого управления.
Запрещается начинать движение, если рулевое колесо не разблокировано.
Изменение угла наклона рулевого колеса:
Нажав на ручку фиксатора на левой стороне рулевой колонки, отрегулировать наклон и отпустить
ручку. Проверить фиксацию рулевого колеса в новом положении.
Внимание! Запрещается производить регулировку рулевого колеса во время движения.

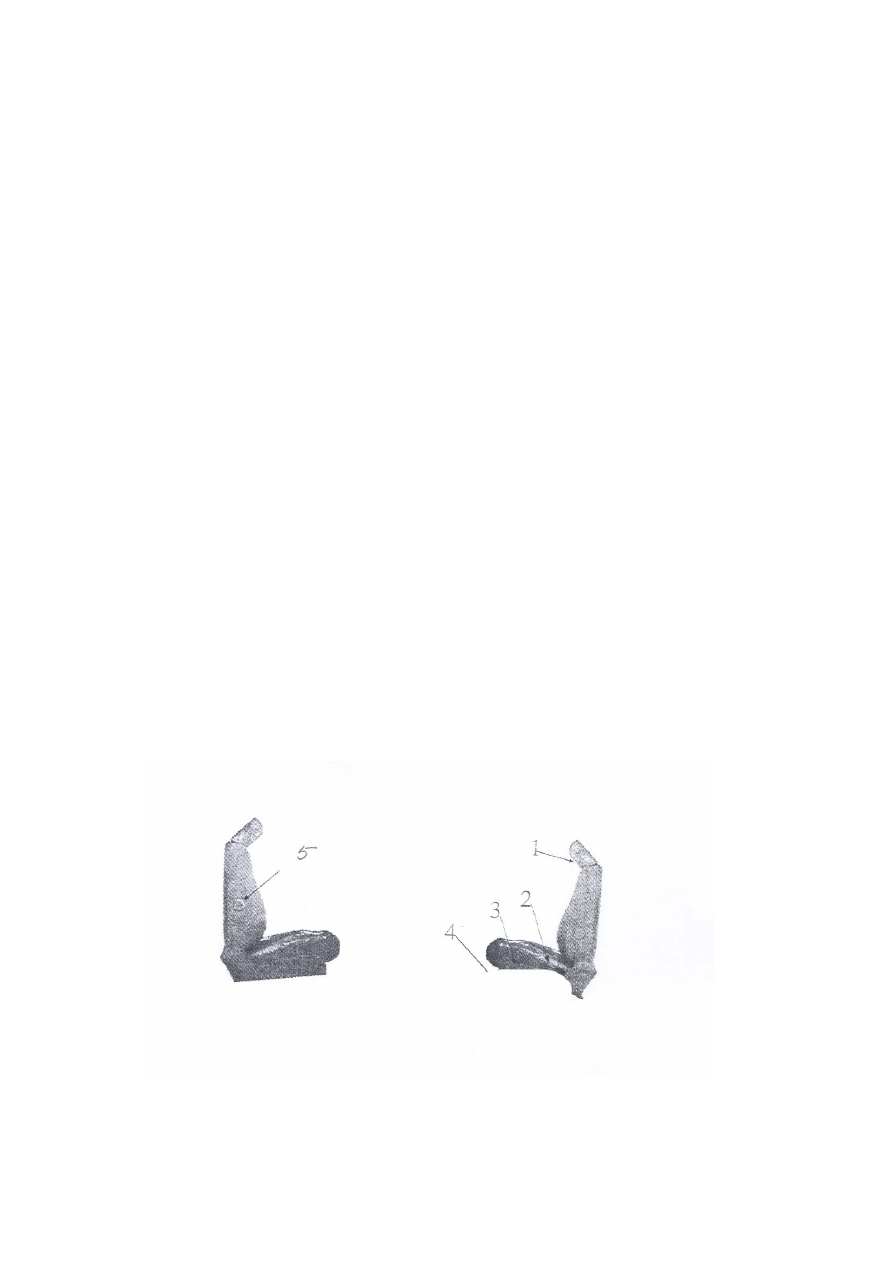

Регулировка передних сидений



1.

Регулируемый подголовник. 2. Ручка регулировки угла наклона спинки. 3. Регулировка

толщины подушки. 4. Ручка регулировки продольного расстояния. 5. Регулировка толщины спинки.
(см. рисунок)

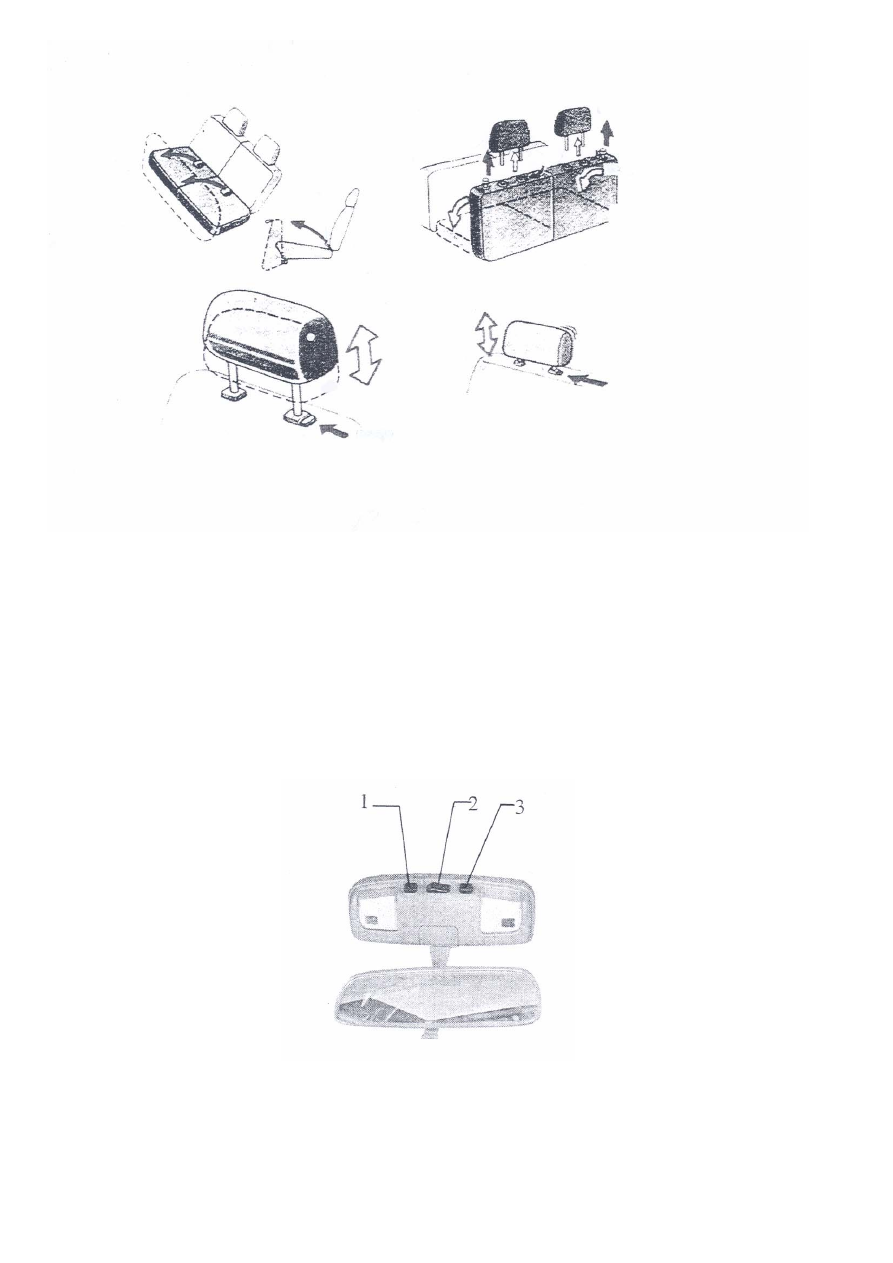

Складывание задних сидений















Зеркало заднего вида




На зеркале заднего вида в салоне установлены три выключателя:
1.

Левого плафона освещения салона. 2. Освещения дверей. 3. Правого плафона освещения салона.

(см. рисунок)


 Дверной замок и центральный замок.
Контролируют все двери, возможно одновременное закрытие всей дверей.

 Закрытие дверей изнутри.
После посадки в автомобиль, закрыть дверь и утопить кнопку дверного замка. После этого дверь
снаружи не открывается.

Закрытие двери снаружи.
Не использовать ключ, вначале открыть дверь и утопить кнопку замка двери, удерживая ручку двери в
поднятом  положении,  закрыть дверь и отпустить ручку.

 Пульт управления стеклоподъемниками и зеркалами (на двери водителя)

1.

Селектор наружного зеркала заднего вида. 2. Кнопка регулировки угла наклона зеркала. 3.

Кнопка блокировки стеклоподъемников дверей. 4. Кнопка центрального замка дверей. 5-8. Кнопки
управления стеклоподъемниками.
(см. рисунок)

  Кроме центрального пульта кнопки управления стеклоподъемником имеются и на других дверях.
Кнопкой центрального замка дверей закрываются и открываются все двери автомобиля одновременно.
Для открывания/закрывания дверей с помощью пульта дистанционного управления нажмите на
соответствующую кнопку на пульте ДУ.
Открывание и закрывание какой-либо из дверей отдельно производится кнопкой замка на двери

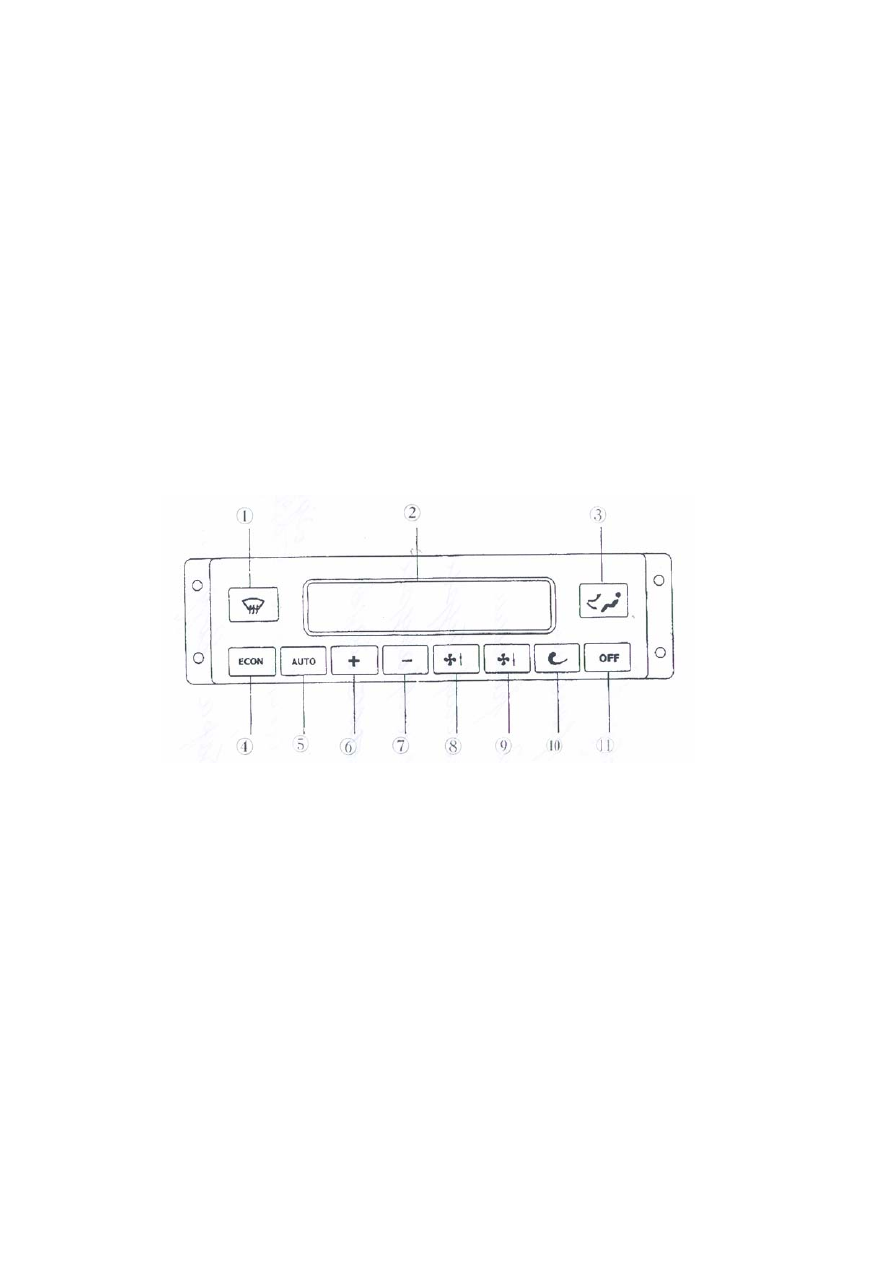

  Установка кондиционирования воздуха (рис.9).



                Рис. 9
 При помощи регуляторов на панели управления установки кондиционирования воздуха можно
отрегулировать силу и направление потока воздуха и установить необходимую температуру в салоне.

1. Выключатель кондиционера (кнопка OFF-11).
Для выключения системы охлаждения необходимо утопить кнопку.
2. Регулятор скорости обдува (кнопки 8-9)
Может быть установлен в положение "OFF" (выкл.), "Lo" (низкая), “Hi”(высокая) и промежуточные.
При работе кондиционера можно установить необходимую скорость потока. Регулировать скорость
потока следует при работающем двигателе.
3.Регулятор температуры (кнопки 6-7)
При помощи регулятора можно произвести перевод с нагрева на охлаждение.
4.Регулятор направления потока воздуха (кнопка 3)
Регулирует направление потока воздуха. При помощи регулятора можно направить горячие или
холодные воздушные потоки согласно указанным направлениям.
5.Селектор забора воздуха (кнопка 10)
Регулятором выбирается подача наружного воздуха или рециркуляция. При установке регулятора в
положение «рециркуляция»  и всех закрытых окнах,  воздух в машине герметизируется, что ускоряет
скорость кондиционирования. В положении «наружный воздух» будет производиться подача воздуха
извне. (Скорость кондиционирования при этом небольшая).

 III. Обкатка и вождение автомобиля
