Great Wall Deer. Руководство - часть 2

модификации оснащены мягкой обивкой, оборудование включает кондиционер/отопитель, ремни
безопасности, магнитолу и др.
Грузовой отсек низкобортный с откидывающимся задним бортом. По желанию покупателя на грузовой
отсек устанавливается стеклопластиковый короб.





II. Приборная панель и органы управления



ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ (Рис. 1-3)

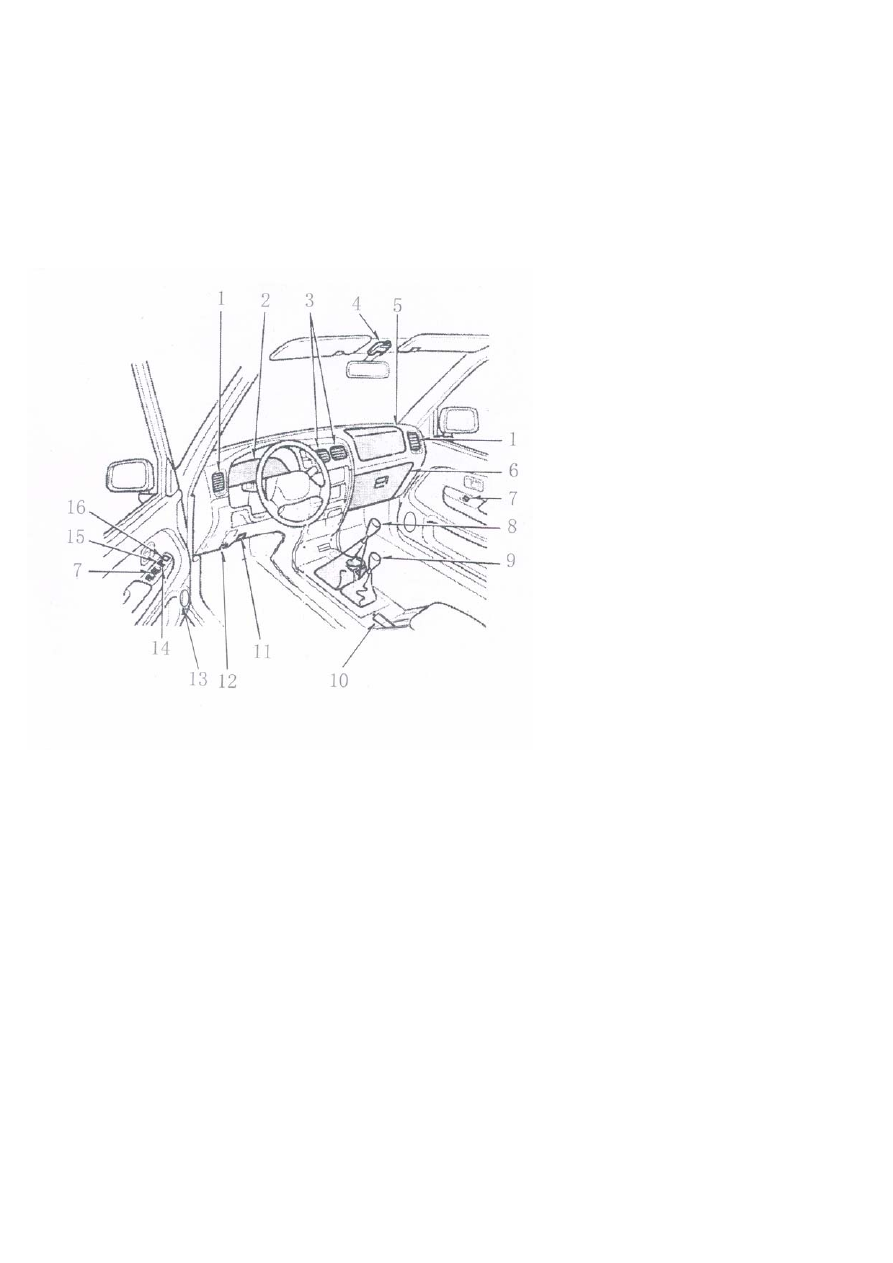

Рис. 1
1)Боковые воздуходувы
2)Комбинация приборов
3)Центральный воздуходув
4)Зеркало заднего вида
5)Приборная панель
6)Вещевой ящик
7)Кнопки стеклоподъёмников
8)Рычаг переключения передач
9)Рычаг включения переднего …………………………………………………….
10)Рычаг стояночного тормоза
11)Привод замка капота
12)Привод  замка бензобака
13)Динамик
14)Кнопка стеклоподъёмника
15)Кнопка центрального замка
16)Кнопка электропривода зеркал

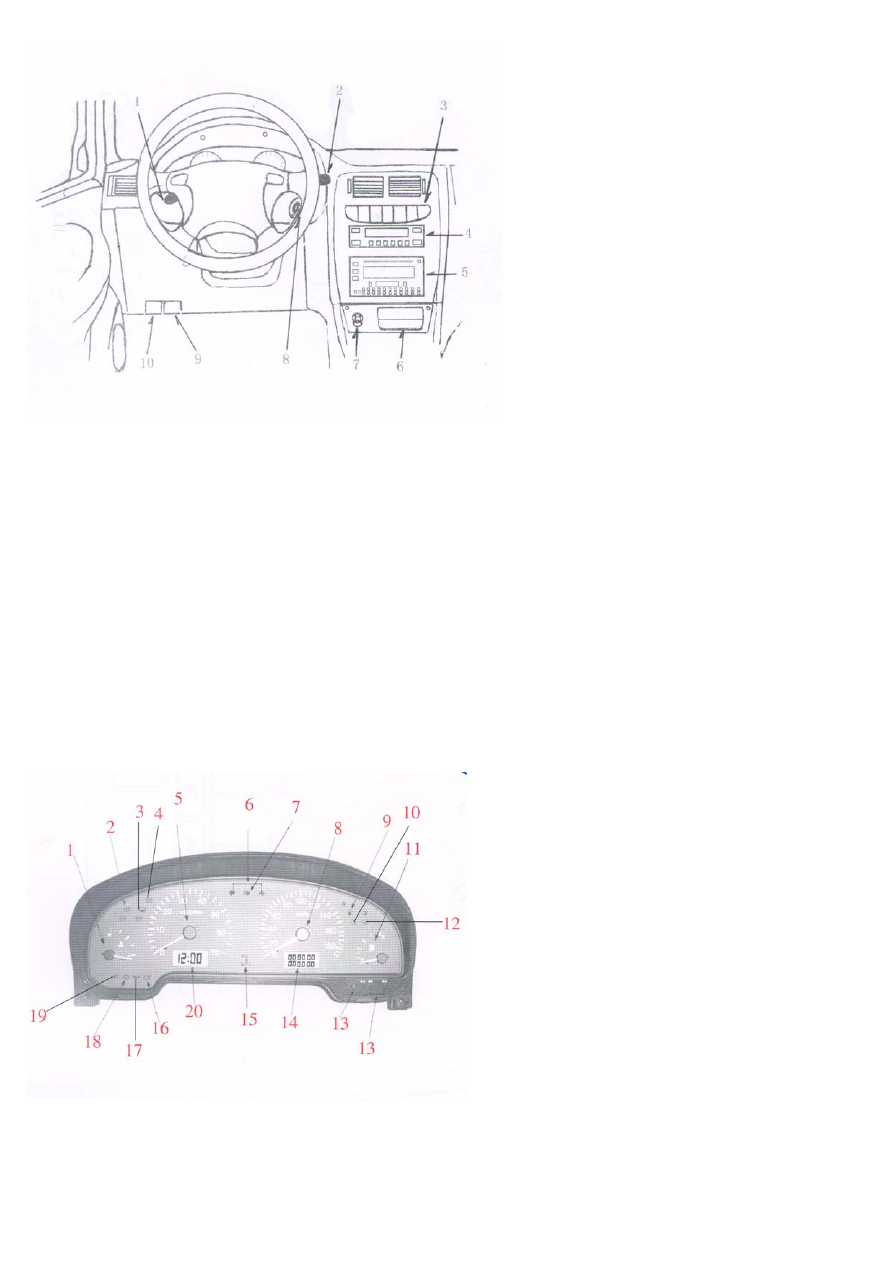

Рис.2
1)Переключатель света фар и поворотов
2)Переключатель стеклоочистителей и омывателей
3)Центральные кнопки
4)Панель кондиционера
5)Аудиосистема
6)Пепельница
7)Прикуриватель
8)Замок зажигания
9)Привод замка капота
10)Привод замка топливного бака







Контрольно-измерительные приборы, сигнализаторы и указатели




Рис.3
1)Температура охлаждающей жидкости
2)Стояночный тормоз включен
3)Неисправность гидропривода
4)Сигнализатор двери

5)Тахометр
6)Указатели поворота
7)Дальний свет
8)Спидометр
9)Сигнализатор резервного остатка топлива
10)Задний противотуманный фонарь включён
11)Указатель уровня топлива
12)Обогрев стекла двери
13)Сброс показаний счётсчика суточного пробега и установка часов
14)Счётчик суммарного пробега
15)Полный привод включён
16)Разряд батареи
17)Недостаточное давление масла
18)Неисправность двигателя
19)Вередние противотуманные фары включены
20)Часы
21)Регулировка яркости подсветки приборов

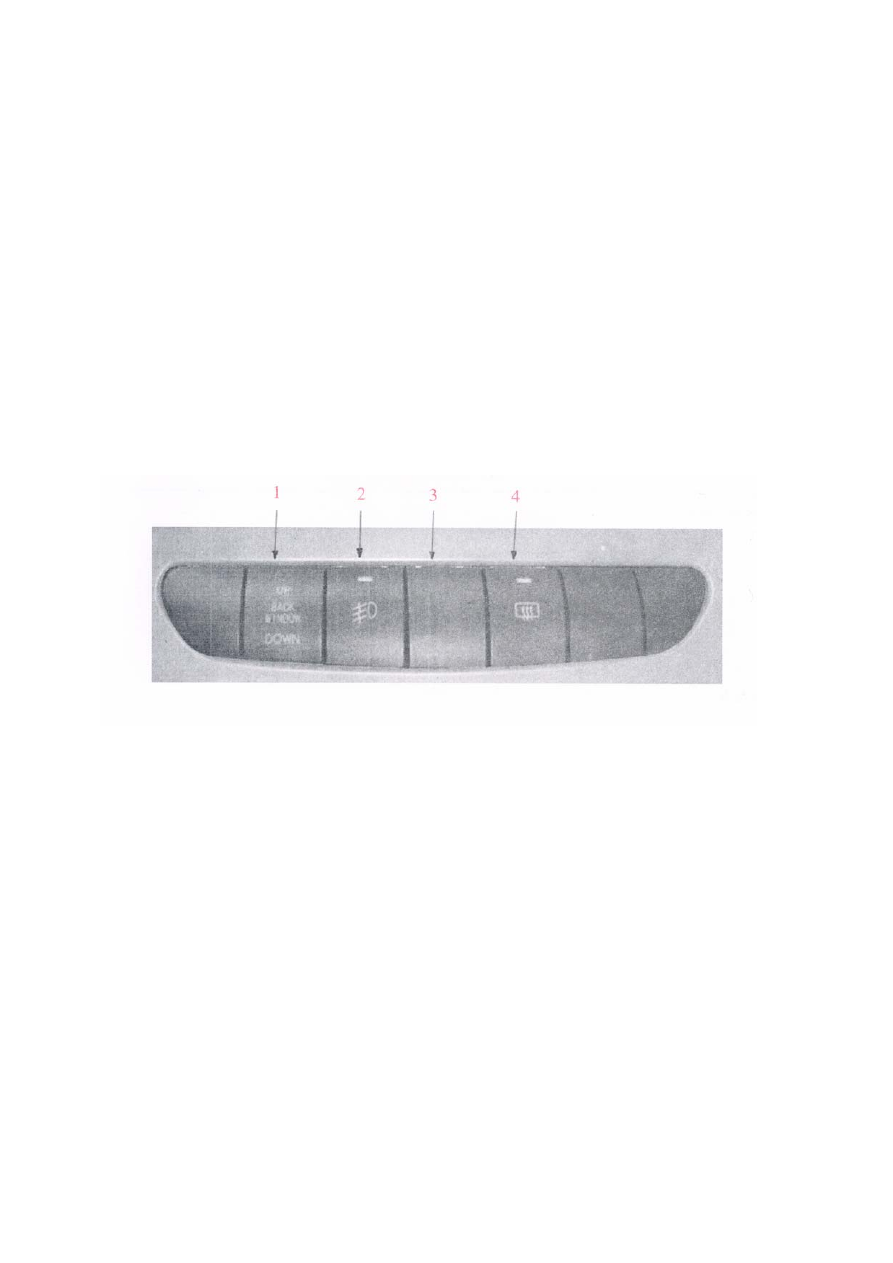

Центральные кнопки/выключатели






1. Стеклоподъемник двери задка. 2. Противотуманные фары/фонари. 3. Аварийная сигнализация.
4. Обогрев стекла двери задка

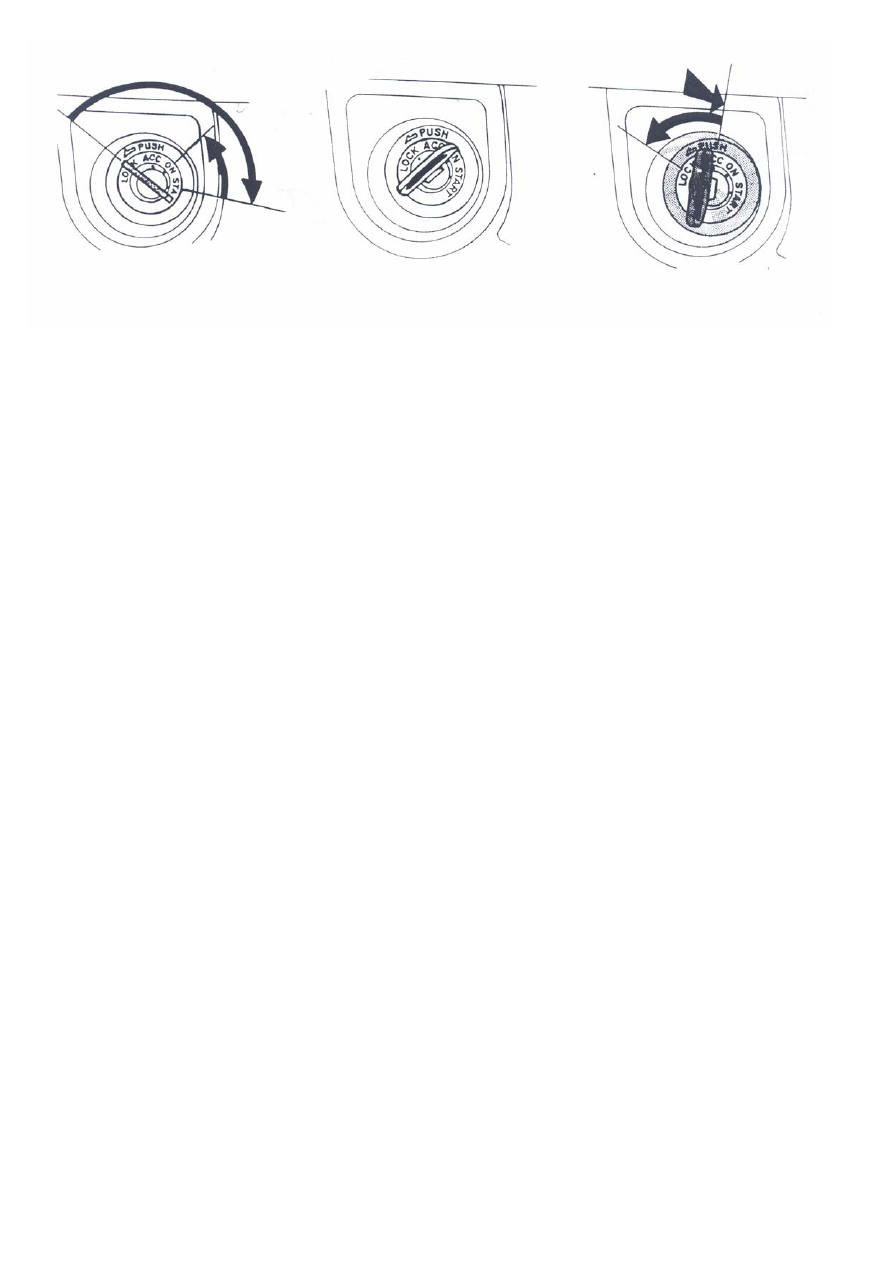

 Использование ключа зажигания и замка рулевой колонки (рис. 4):

1.START (ПУСК). Используется для запуска двигателя. После запуска двигателя ключ вернется в
положение  "ON" . Время работы стартера при пуске не должно превышать 15 секунд. (Методика пуска
описана ниже).
2.ON (ВКЛ). При возврата ключа в это положение двигатель и все необходимые агрегаты будут
работать. После остановки двигателя ключ нельзя оставлять в этом положении, поскольку будет
происходить постоянная разрядка аккумуляторной батареи, контакты замка зажигания могут
подгореть.
3.АСС (Аккум.) При этом положении ключа  будет работать  вспомогательное оборудование,
например аудиосистема, без пуска двигателя.
4.LOCK (Замок). При нахождении ключа в этом положении рулевая колонка будет заблокирована.
Ключ можно вставить и вынуть только в этом положении.
Не переводите ключ в это положение во время вождения, поскольку при этом блокируется рулевая
колонка, что может быть опасно.






Рис. 4



















































? Указатель уровня топлива.

При повороте ключа зажигания в  положение "ON" , стрелка указателя сдвинется и укажет на
примерное количество топлива в баке (F-полный бак,  E-пустой бак). Топливный бак всегда должен
быть заполнен не менее чем на четверть объема.

? Указатель температуры двигателя.

 При повороте ключа зажигания в  положение "ON" стрелка укажет температуру охлаждающей
жидкости двигателя.  Температура двигателя изменяется в зависимости от погодных условий и
нагрузки на двигатель. Если стрелка находится в красном секторе (Н область), то это означает, что
превышена допустимая температура (С - холодный двигатель).

? Включение световых приборов.

Для включения световых приборов необходимо вращать переключатель на рычаге переключения.
Первое положение (сигнальное освещение): включается габаритное освещение, подсветка номерного
знака, освещение панели.
Второе положение (фары): включаются фары, габаритное освещение, подсветка номерного знака,
освещение панели.
Дальний и ближний свет фар: для дальнего света  нажать на рычаг; для ближнего света фар потянуть
переключатель;  для сигнала фарами потянуть переключатель далее.















? Переключатель сигналов поворота. Подать рычаг вверх или вниз, загорится сигнал поворота. Также
загорится световая индикация на комбинации приборов.

? Выключатель аварийной сигнализации. Для включения аварийных световых сигналов необходимо
утопить кнопку, при этом начнут мигать все сигналы поворота независимо от положения ключа
зажигания.
