3.  Connect the harness connector of

the parking radar sensor.

4.  Install the rear bumper.

5.  Connect the battery negative

cable.

NL11-0107b

Replacement of front parking radar
sensor

Dismantlement procedure

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  Dismantle front bumper. Refer to

12.4.3.1 Replacement of Front
Bumper.

NL11-0107b

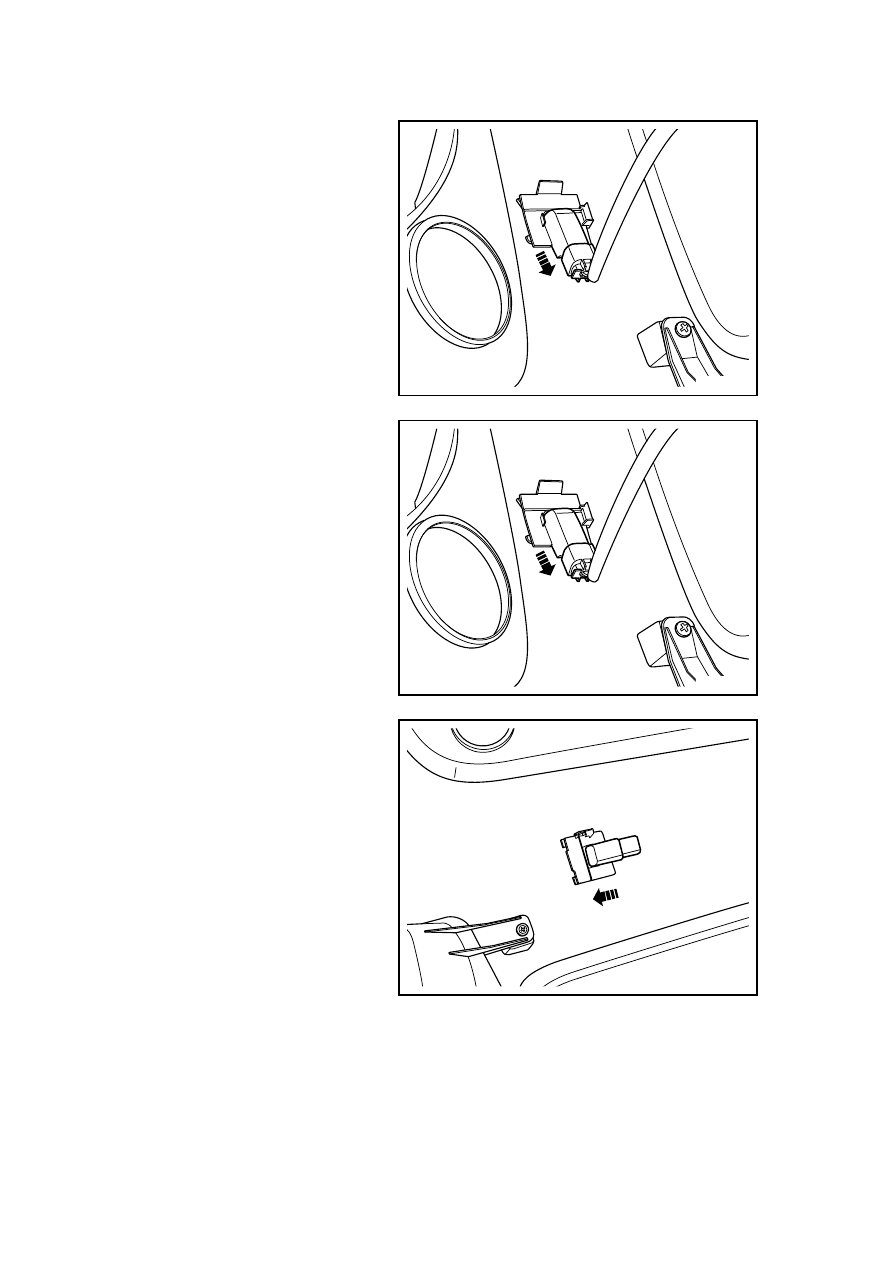

3.  Disconnect the harness connector

of the parking radar sensor.

4.  Dismantle fixing retaining plate

of parking radar sensor.

5.  Extract the parking radar sensor.

NL11-0108b

2579

Installation procedure:

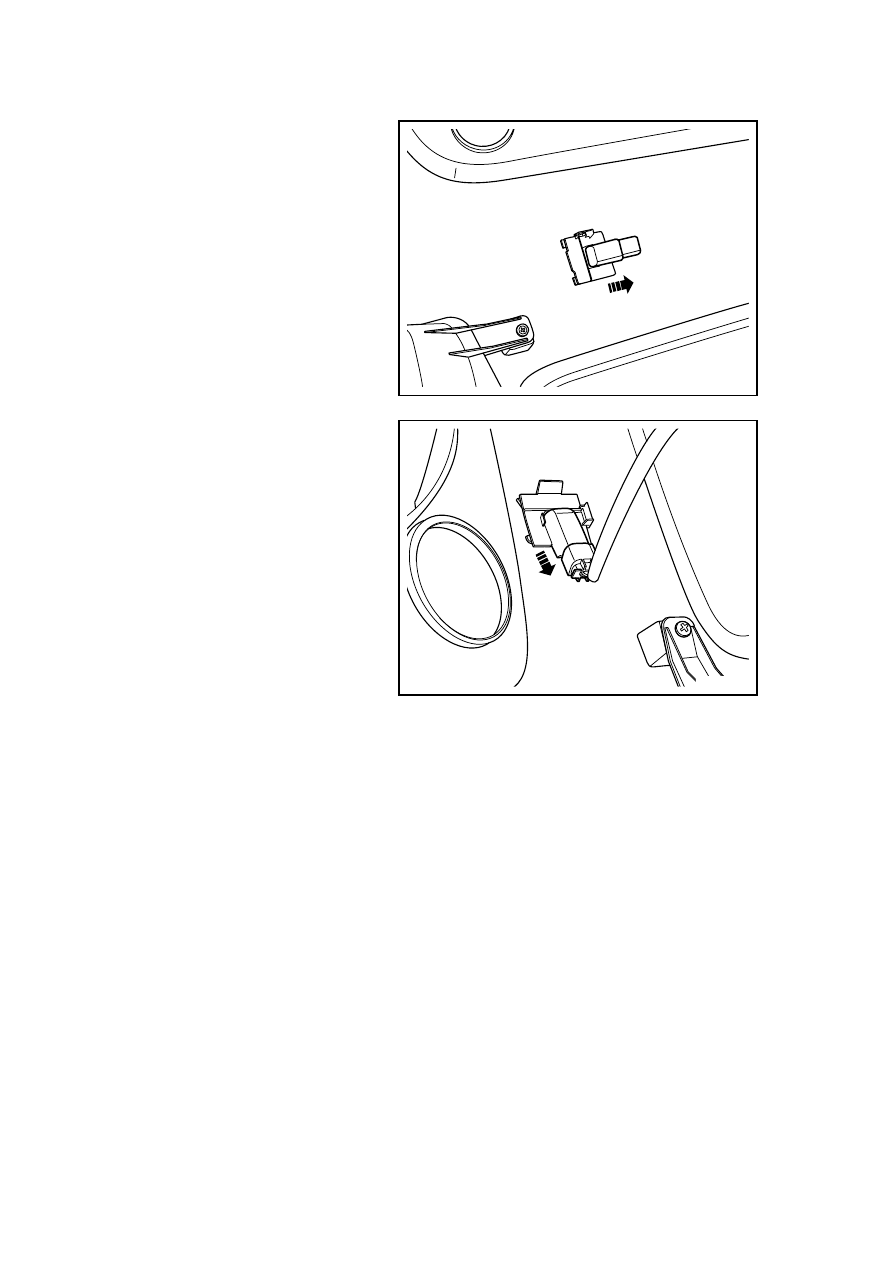

1.  Install parking radar sensor onto

front bumper.

2.  Install parking motor sensor

fixing clamp plate.

NL11-0109b

3.  Connect the harness connector of

the parking radar sensor.

4.  Install front bumper.

5.  Connect the battery negative

cable.

NL11-0107b

2580



11.14 Functional instrument

11.14.1 Specifications

11.14.1.1 Fastener specifications

Torque range

Fastener name

Model

Metric (N·m)

English system

(lb-ft)

Multi-function Instrument

Assembly Self- Tapping Screws

ST4.2×9.5 2-4 2-3



11.14.1.2 Indicator descriptions

The multifunctional assembly is provided with a total of 6 warning lamps to provide warning or
prompt message to the user.

Lamp symbols

Indicator

Color

p

Passenger Seat Belt

Unfastened Warning Lamp

Red



Tire pressure warning lamp

Yellow



Compass on blue

White characters



Altitude

White letters on blue

2581



11.14.2 Description and operation

11.14.2.1 Description and operation

Compass

–

The compass totally points at 8 directions (east, south, west, north, southeast, southwest, and,
northwest).

–

Angle range in each range is 40 degree, and there is 5 degree of transition area between
adjacent direction.Display the corresponding font in the corresponding direction.

–

The function display can be achieved mainly relying on "magnetic field sensor".

Altitude

–

Altitude height display range is -100～5000m.

–

Near-surface resolution is 10～20m.

–

Not display Max.height“0”.

Realizing principle of altitude instrument:

The instrument detects atmospheric pressure through the pressure sensor to calculate the altitude
through the atmospheric pressure detected.

Altitude adjustment:

Operation method: press for a short period of time to adjust the unit digits and press for a long
period of time for regulation. Press for a short period of time again to confirm. Then, regulate the
tens digit by short press, regulate by long press and confirm by short press again, and so forth. The
OK status is by default when the button is not long pressed.

2582
