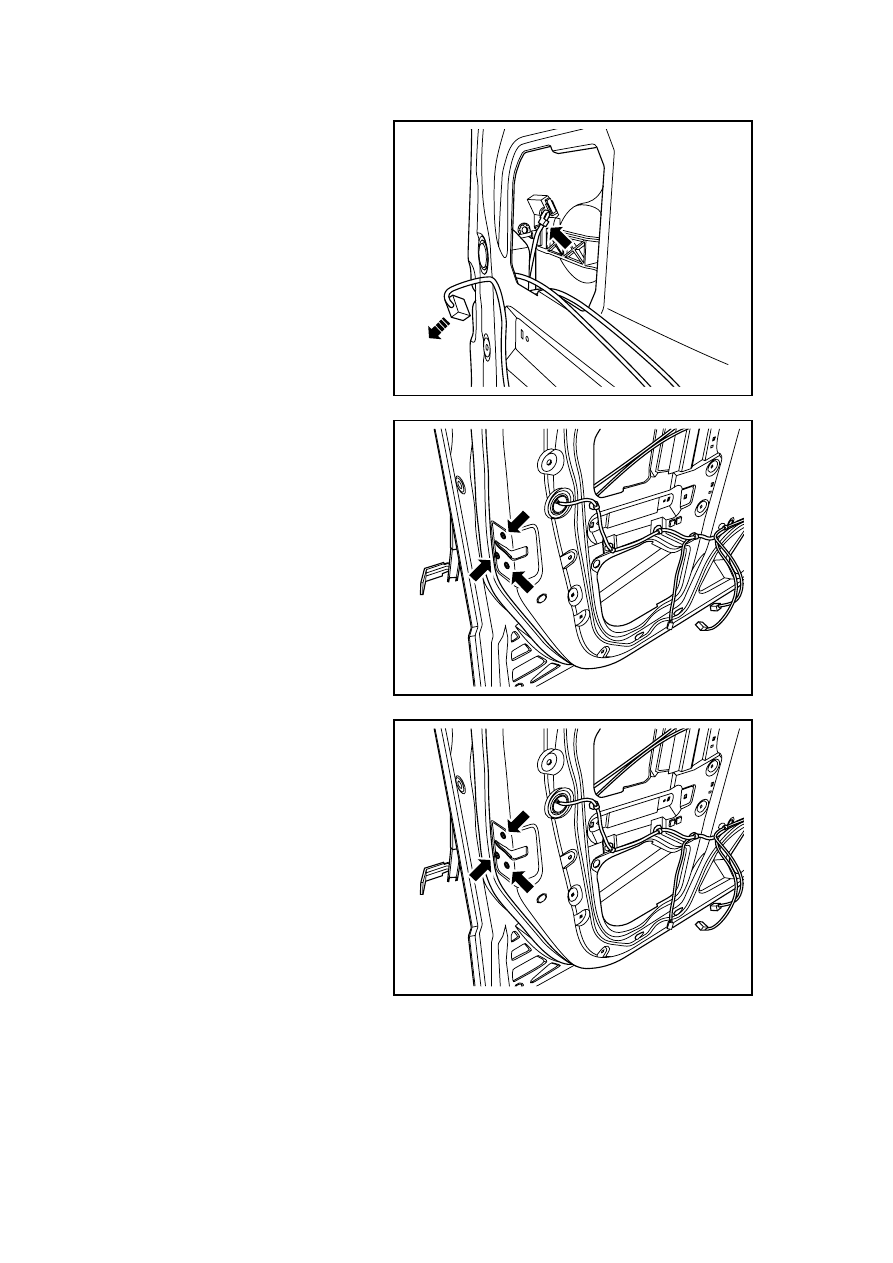

9.  Disconnect the harness

connector of the lock log and
dismantle the push rod of the
external door handle.

NL11-0294b

10.  Dismantle fixing bolt front door

lock block assembly.

11.  Draw out lock body.

NL11-0295b

Installation procedure:

1.  Install front door lock body

assembly.

2.  Install and tighten fixing bolt of

front door lock block assembly.

Torque: 5Nm(Metric) 4lb-ft(English
system)

3.  Install the front door lock

cylinder.

NL11-0295b

2459

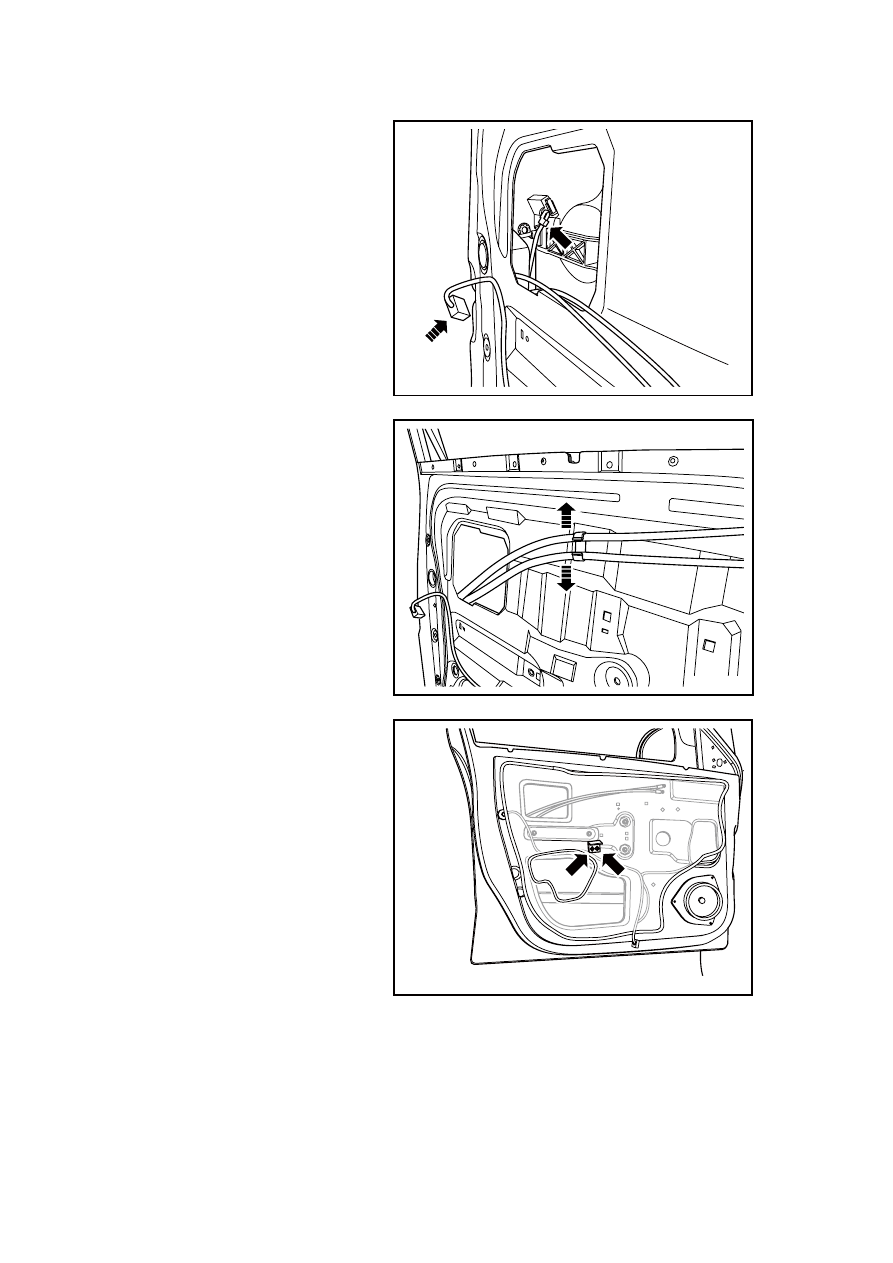

4.  Connect the harness connector

for the front door lock assembly
and install the push rod of the
external door opening handle.

NL11-0296b

5.  Install the front door lock control

cable assembly.

6

Install the glass guide rail.

7.  Install the front door window.

NL11-0297b

8.  Paste the retaining membrane

and install the front door
window lifter switch bracket.

Torque: 5Nm(Metric) 4lb-ft(English
system)

9.  Install the front door interior

trim panel.

10.  Install front door treble speaker.

11. Connect the battery negative

cable.

NL11-0018b

2460



11.9.7.2 Rear door lock block replacement

Installation procedure:

Warning!

Warning: refer to warning on battery
disconnection in warnings and
precautions.

1.  Disconnect the battery negative

cable. Refer to 2.11.8.1 battery
cable disconnection/connection
procedures.

2.  For dismantling of rear door

inner trimming plate, refer to
12.9.1.9 Replacement of rear
door inner trimming plate.

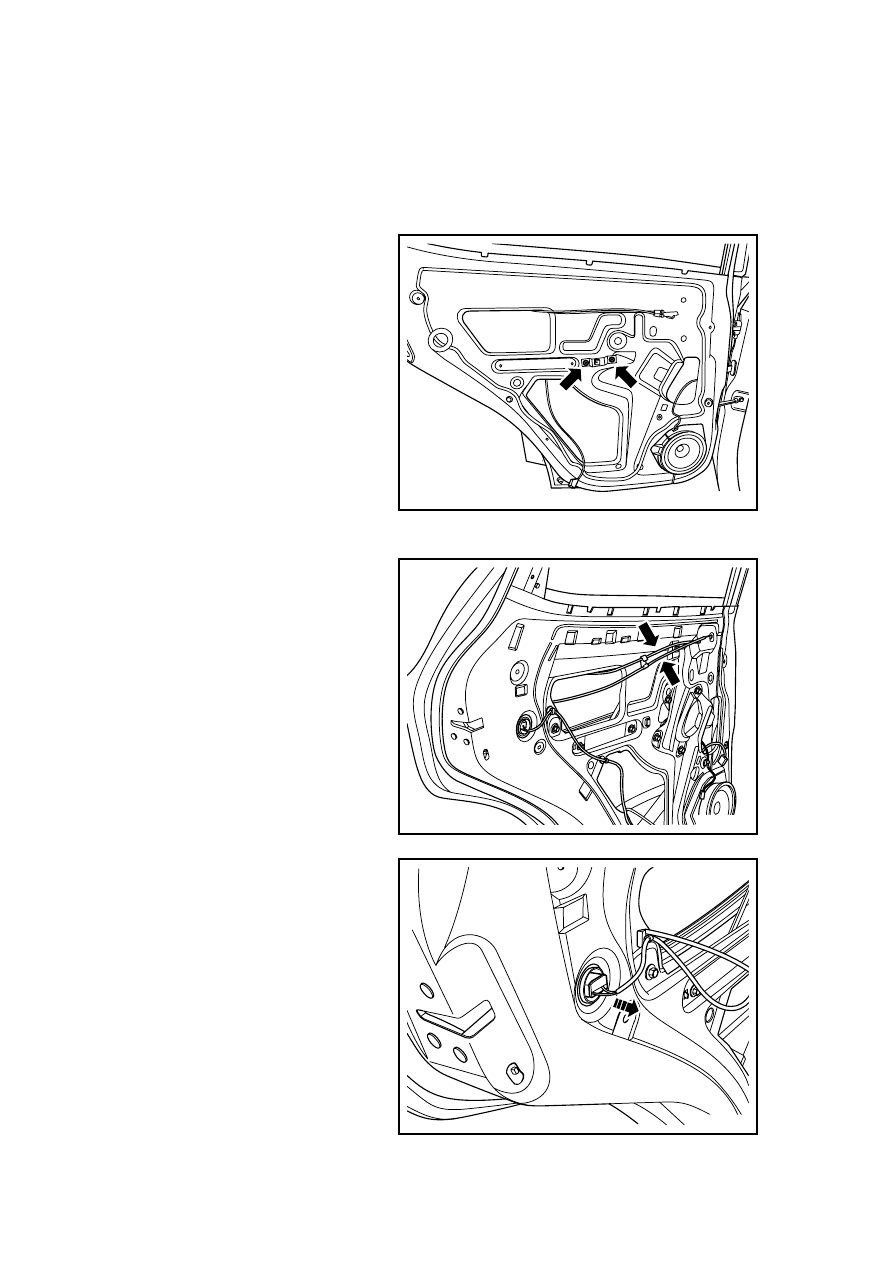

3.  Dismantle rear door glass lifter

switch bracket.

4.  Tear off the retaining membrane.

NL11-0298b

5.  Release the control cable of the

rear door locking dog.

NL11-0299b

6.  Disconnect the harness connector

of the rear door lock assembly.

NL11-0300b

2461

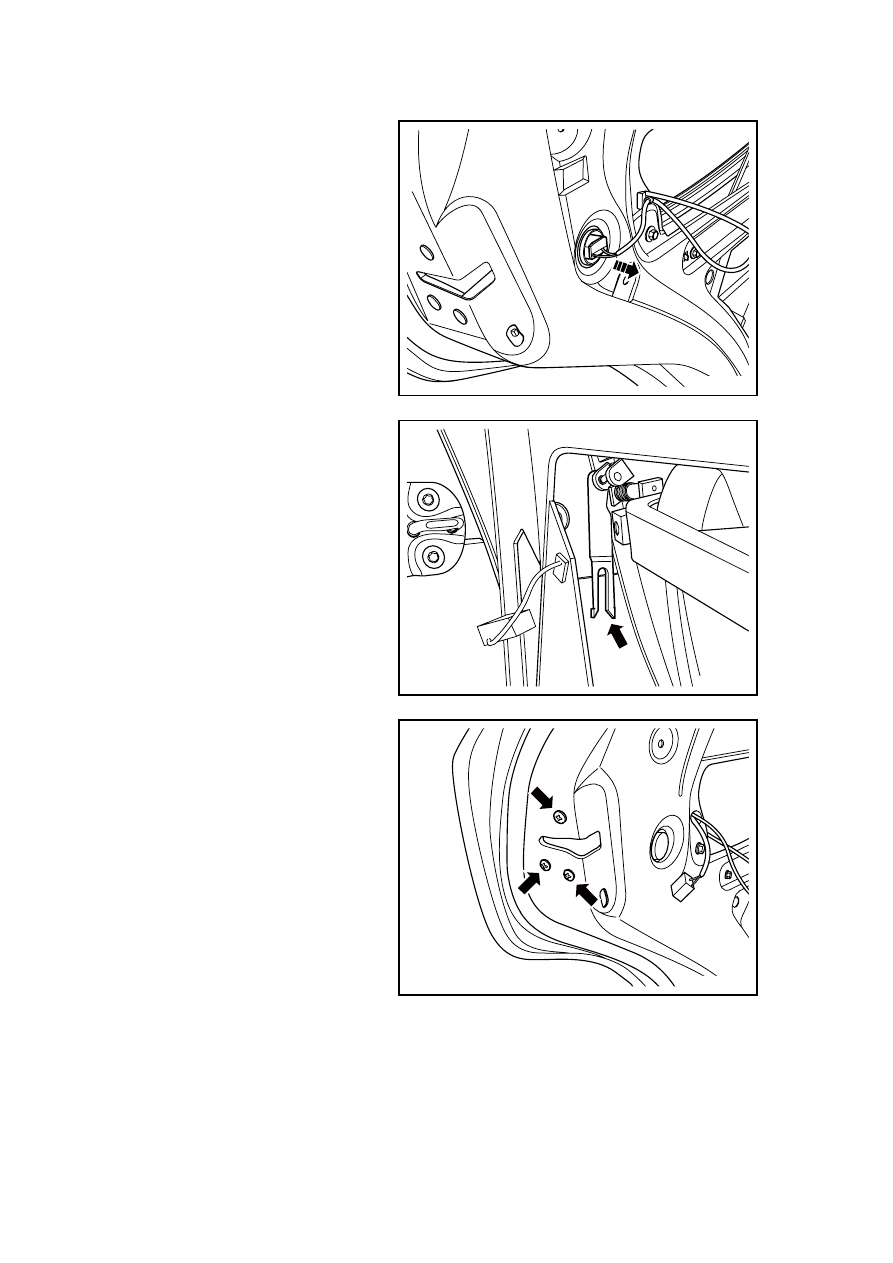

7.  Remove the rear door lock

assembly fixing bolt.

8.  Remove the fixing bolt for the

rear door lock dog assembly.

9.  Extract the lock cylinder.

NL11-0300b

Installation procedure:

1.  Install lock block into push rod of

door outer open handle.

NL11-0302b

2.  Install and tighten fixing bolt of

rear door lock assembly.

Torque: 5Nm(Metric) 4lb-ft(English
system)

NL11-0301b

2462
