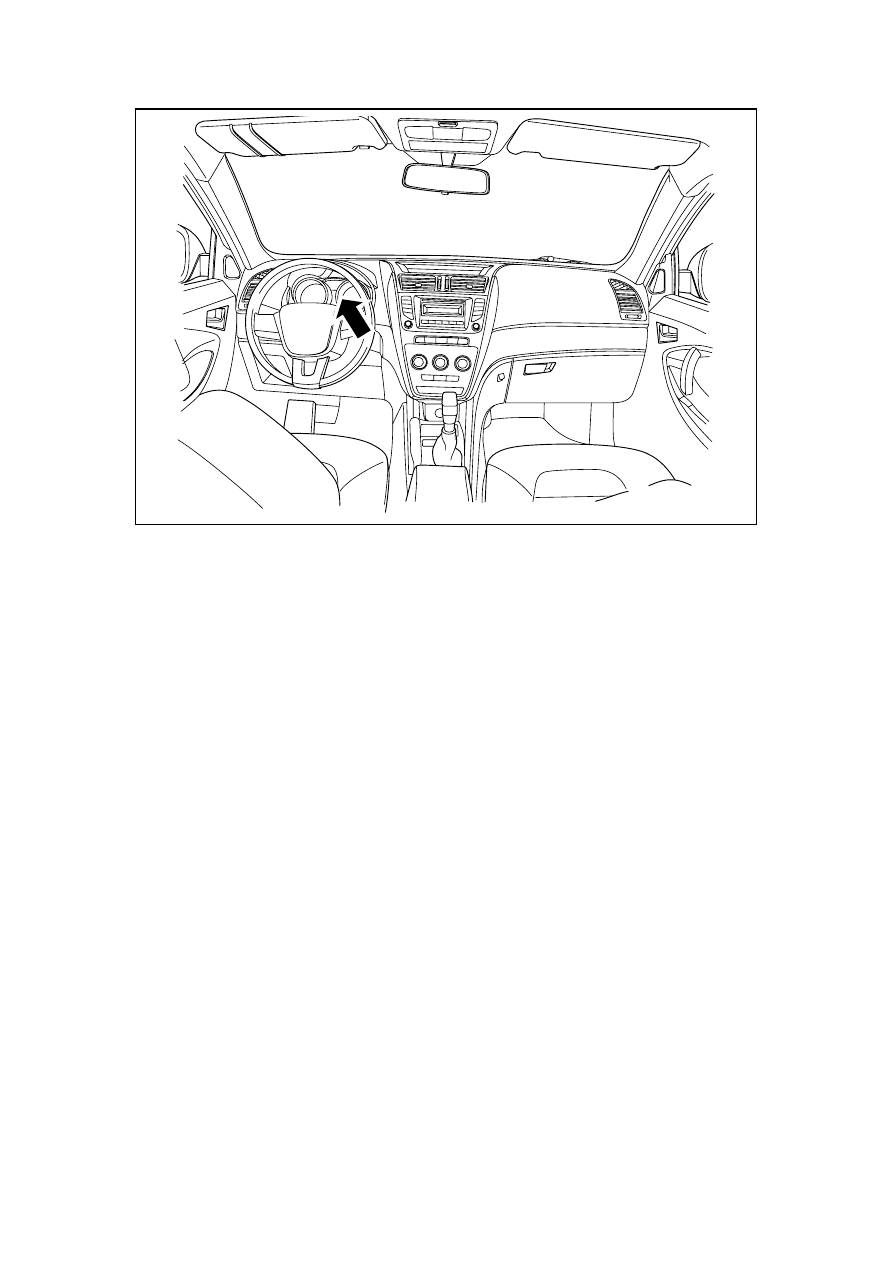

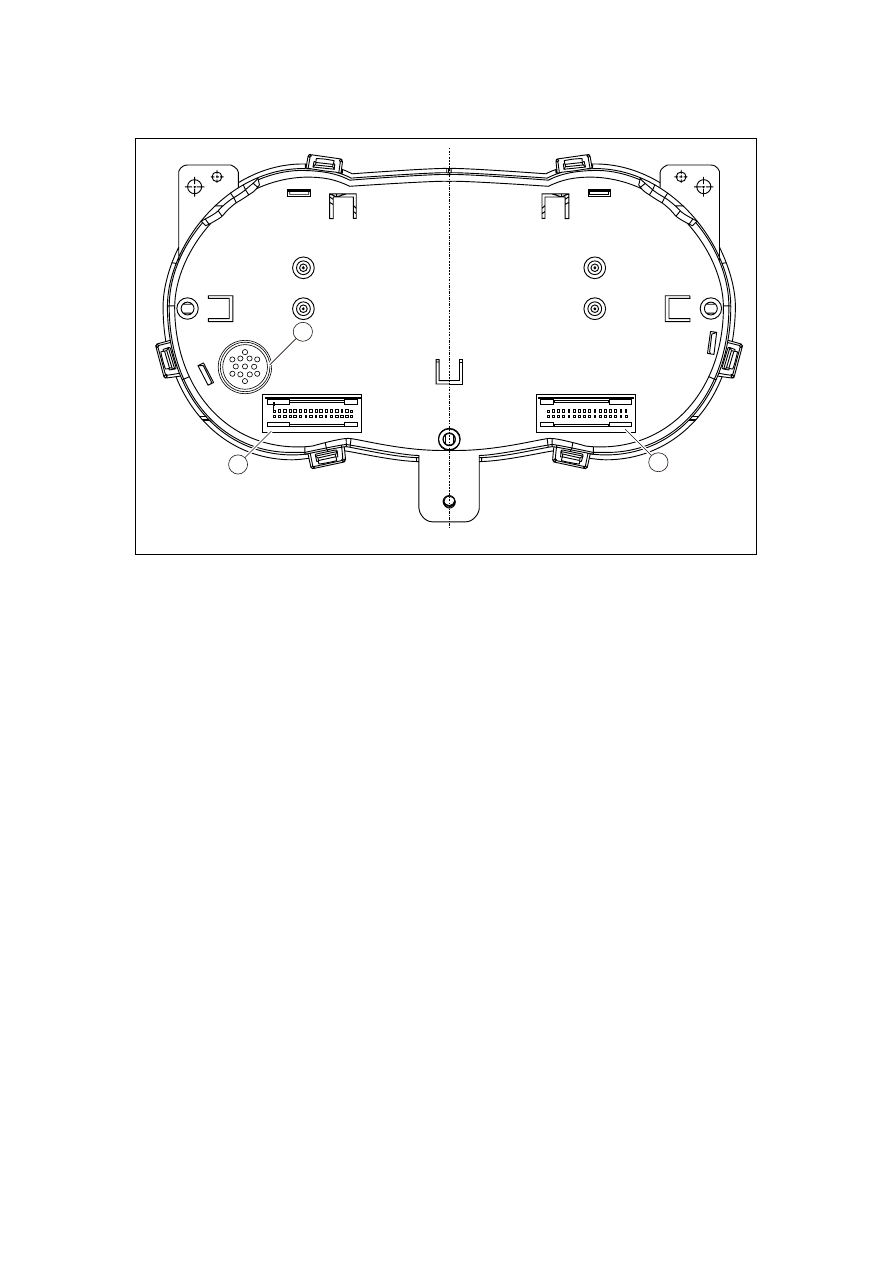

Rear end of instrument

NL11-3067b

3

2

1



1. Instrument

cluster

harness connector (32

pin, green)

2.  Combined instrument wire harness

connector (32pin, blue)

3. Buzzer



2335

JLD-4G24/JLD-4G20

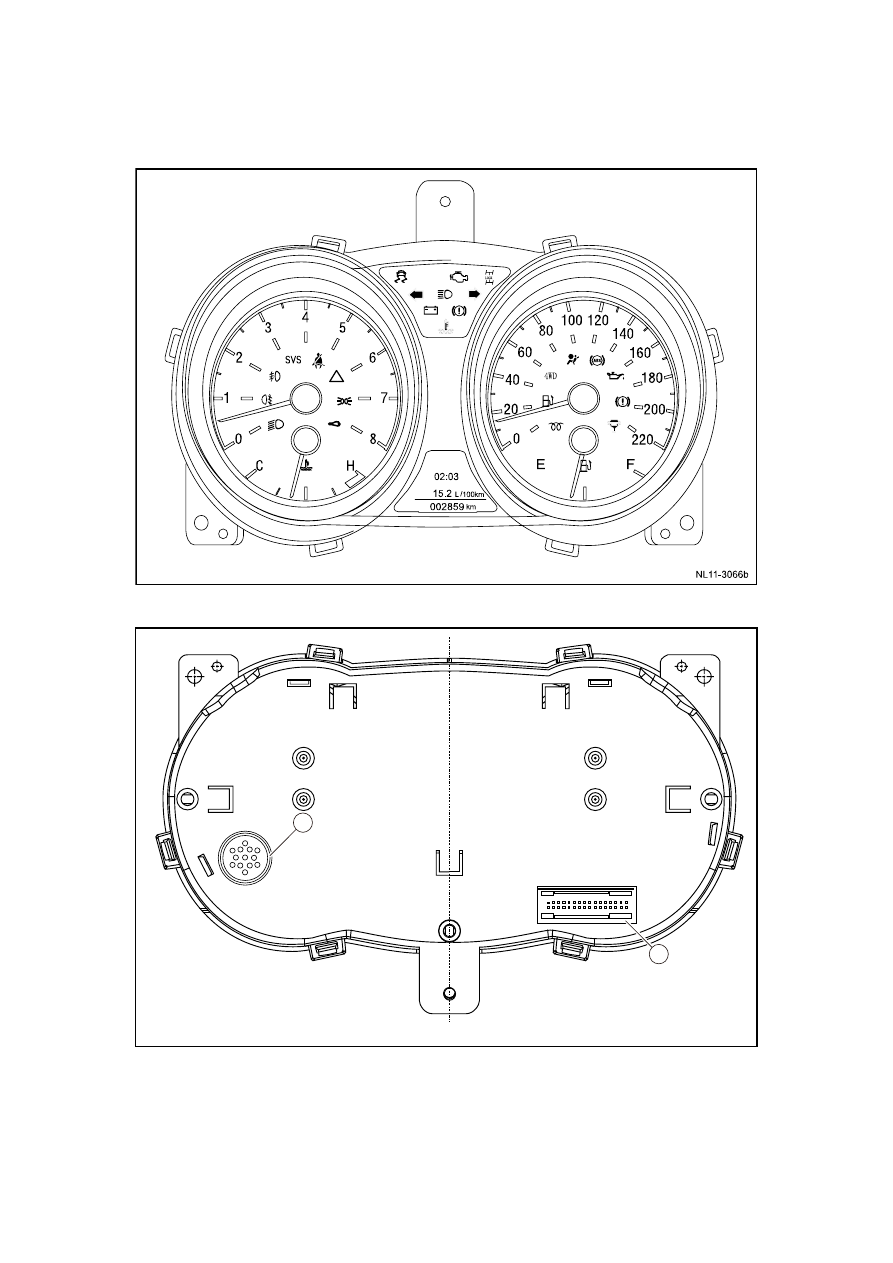

Instrument front end (warning lamp and scale)

×1000r/min

km/h

CODE

!

TIME

EBD



Rear end of instrument

NL11-3067b

2

1



(1)  Harness connector of combination

instrument (32 Needle,Green)

(2) Buzzer



2336

NL11-3053b



2337



11.7.5 Electrical schematic diagram

11.7.5.1 Electrical schematic diagram

JL4G18-E

BCM

驻车灯

后背门

右后门

右前门

左后门

左前门

左转向灯

右转向灯

BCM

ABS

SRS

前雾灯继电器

后雾灯继电器

ENG SVS

ENG MIL

燃油排放信息

转速表

收放机

空调控制面板

TPMS

BCM

多功能仪表

NL11-3021b



Reverse radar control

module

Reverse radar control module

Engine coolant temperature sensor

Speed sensor

Fuel fluid level sensor

Key anti-forget Sensor

Brake fluid level Sensor

Oil pressure sensor

Park brake switch

Generator

Headlamp

Front fog lamp relay

Rear fog lamp relay

Parking lamp

Rear back-door

Right rear door

Right front door

Left rear door

Left front door

left steering lamp

Right steering lamp

Fuel exhaust message

Speedometer

Combination
instrument

Radio-cassette player

Air condition control panel

Multifunction instrument
