Alarm 10L 227±6Ω

Empty 6L 250±7Ω

Sensor resistance-capacity curve parameteric chart

NL11-3064b



When the oil quantity value reduced exceeds between the alarm set zone, the alarm lamp turns on
if the fuel oil level is too low.

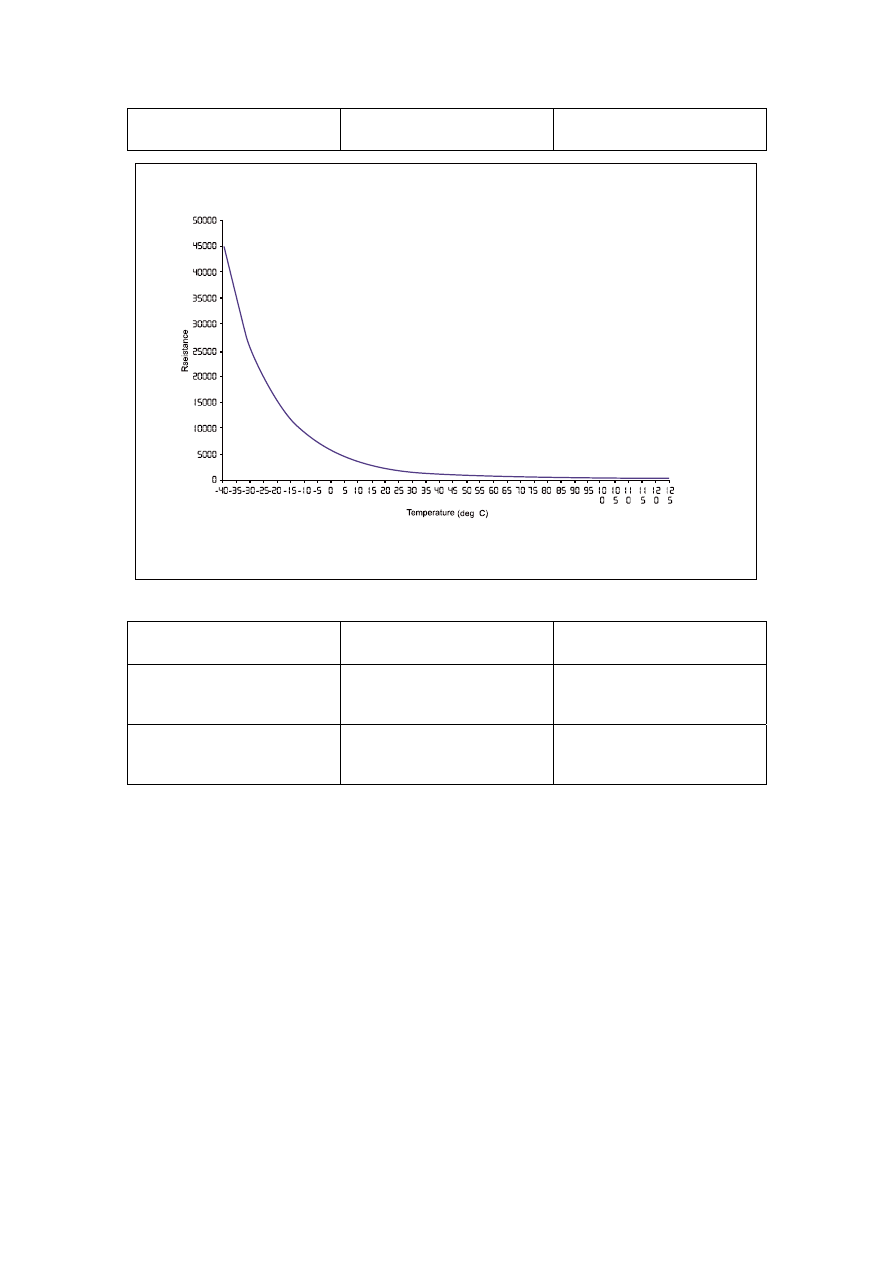

Engine coolant temperature gauge

The engine coolant temperature signal is from the water temperature sensor.

Temperature ℃ Instrument  Resistance

(Ω)

60 C

164.5

70 -  -

80 -  -

90 1/2 59.4

100 -  -

105 -  -

110 -  -

115 H  29

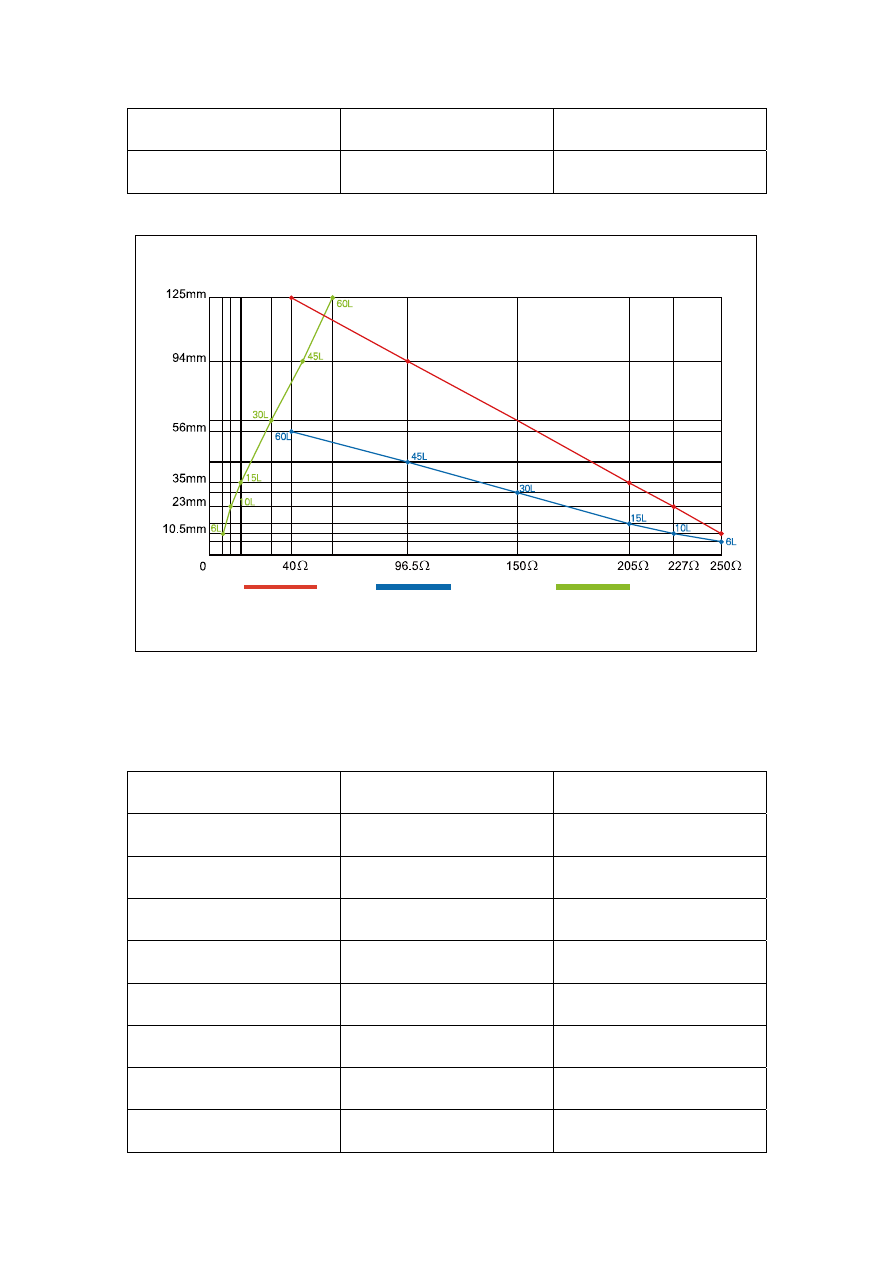

Fuel level height ,resistance

value curve

Fuel level volume,

resistance value curve

Fuel level height,fuel tank

capacity curve

2331

120 -  25

NL11-3065b



The detailed alarm strategy refers to the following table:

Previous alarm status

Temperature T ( )

℃

 Next

state

No high temperature alarm

T≥115

There is high temperature

alarm.

There is high temperature

alarm.

T<105

High-temperature alarm is

released.

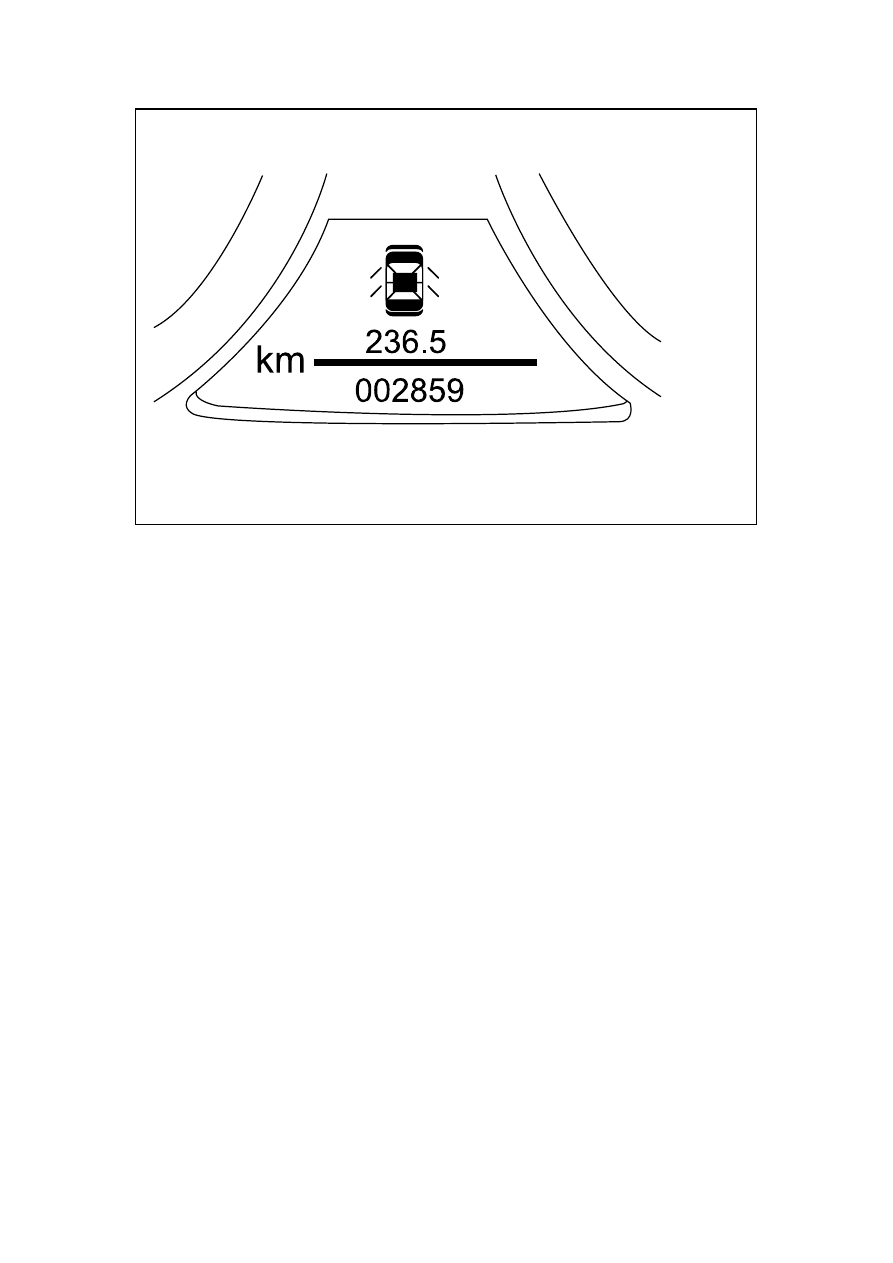

Door switch state display

When the door is not closed, the engine hood is opened and the trunk is opened, the body displays
together with the corresponding signal so long as one of the above signals exists; otherwise, the
body does not display when there is no signal.

When any one of doors, trunk or engine hood is opened, the LCD corresponds to the door opening
state; and when the opening state is released, automatically restore the fault state.

When any information in the function is present, automatically regulate to this screen.

2332

NL11-3020b



Compass

The multifunctional instrument detects the direction of travel of the vehicle.

Altitude

The multifunctional instrument detects atmospheric pressure through the pressure sensor to
calculate the altitude through the atmospheric pressure detected.

2333



11.7.4 Part position

11.7.4.1 Component position

JL4G18-E

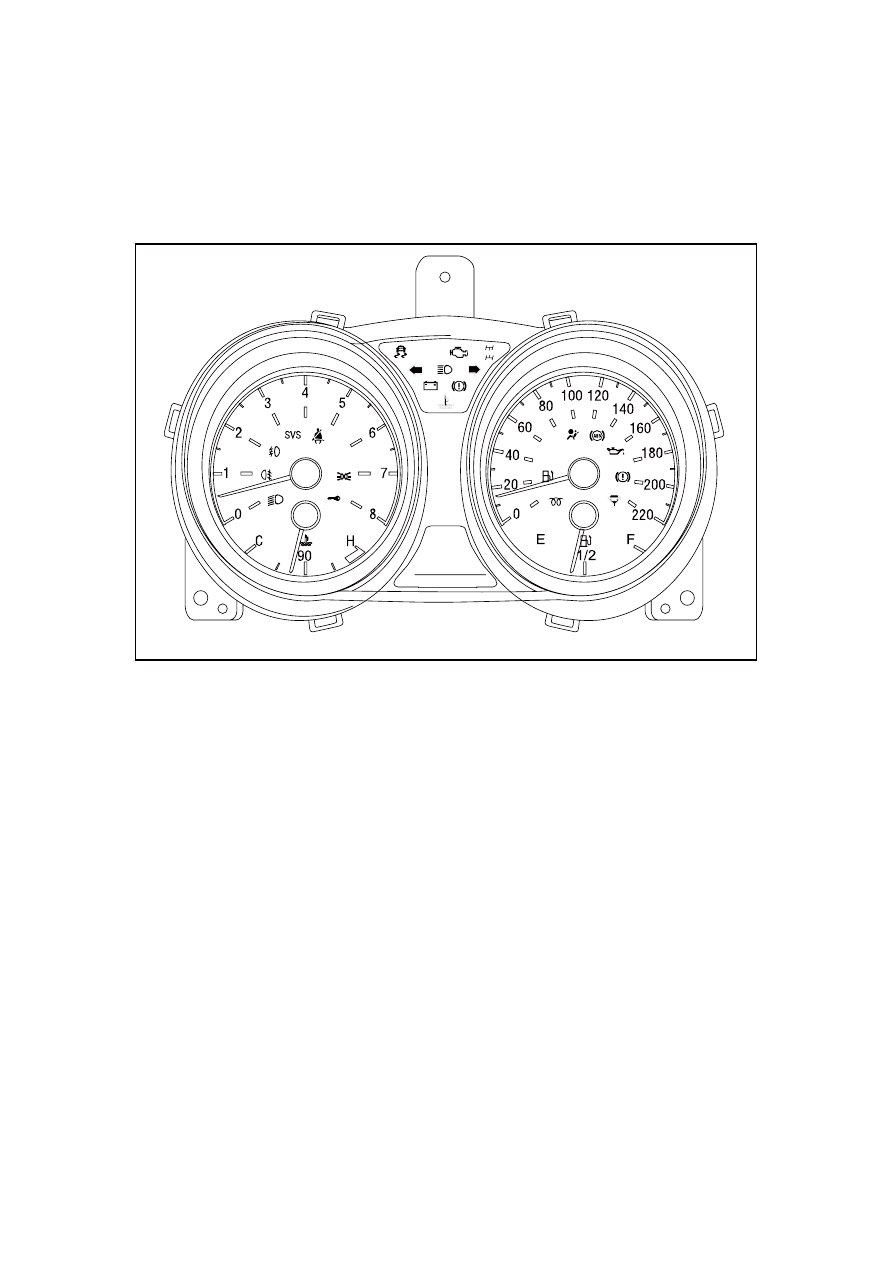

Instrument front end (warning lamp and scale)

NL11-3066b

TIME.

02:03

002859

15.2

L /100km

km

4WD

LOCK

EBD
