11.6.8 Dismantle and install

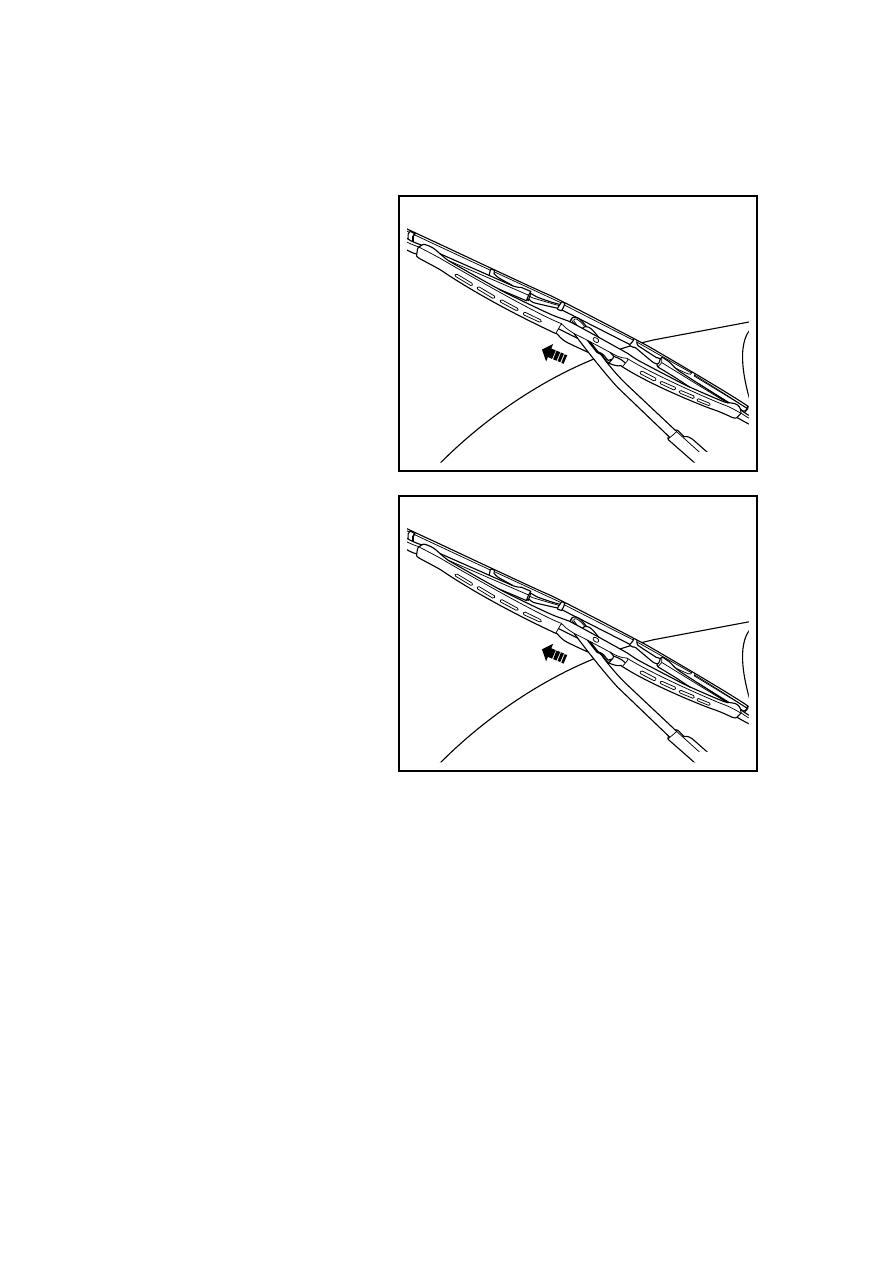

11.6.8.1 Boneless wiper blade replacement

Dismantlement procedure

1.  Lift front wiper arm.

2.  Open fixing clip, and dismantle

non-bone wiper piece.

NL11-0400b

Installation procedure:

1.  Install boneless wiper until it be

coupled with fixing clamper.

NL11-0400b



2291

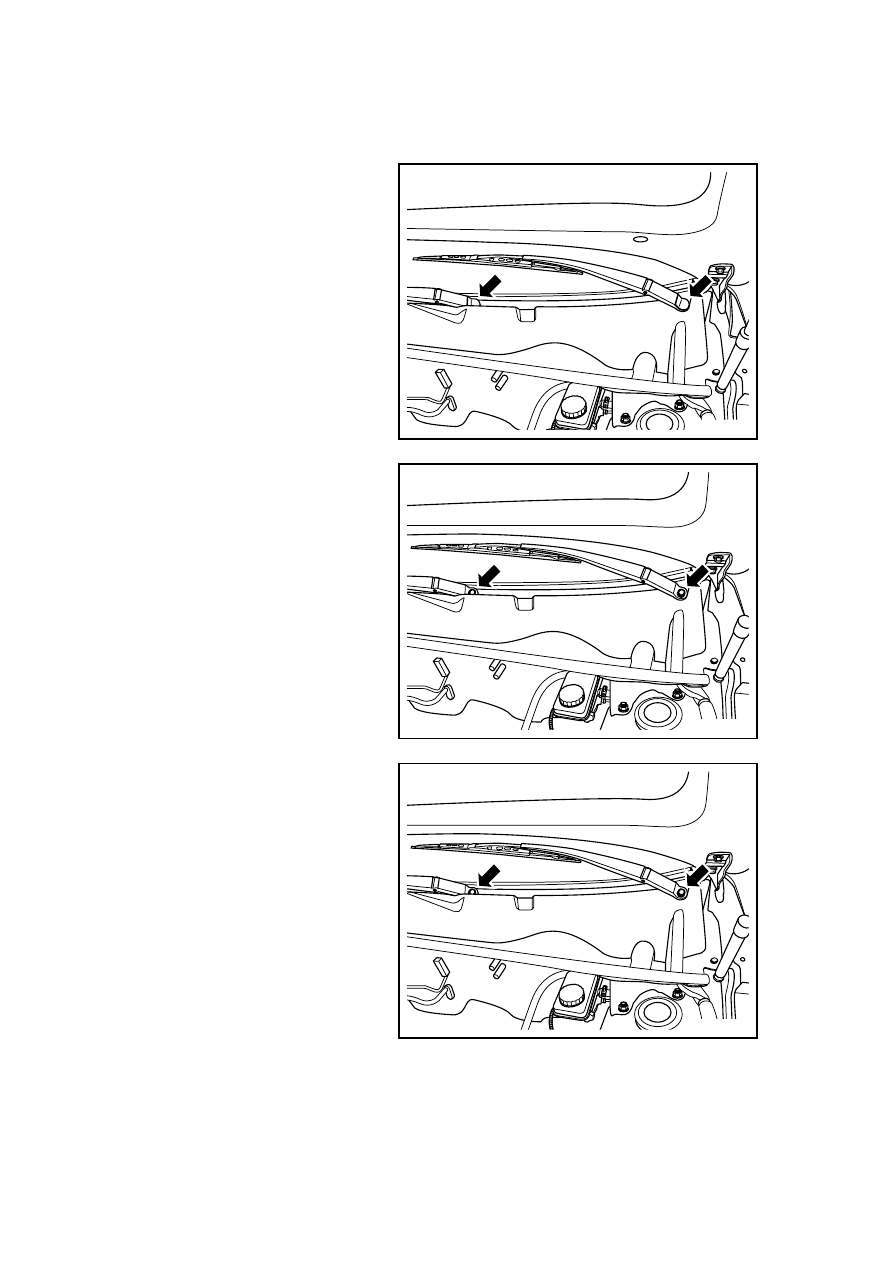

11.6.8.2 Front wiper arm replacement

Dismantlement procedure

1.  Before dismantlement, place the

wiper arm at its initial position.

2.  Dismantle the nut cover of wiper

arm.

NL11-0401b

3.  Dismantle the nuts of wiper arm.

NL11-0123b

Installation procedure:

1.  Install the wiper arm.

2.  Install and tighten the installation

nuts of wiper arm.

Notes:

See "Important cautions regarding
fastening parts" in "warnings and
cautions".

Torque: 15Nm(Metric) 11lb-ft(English
system)

NL11-0123b

2292

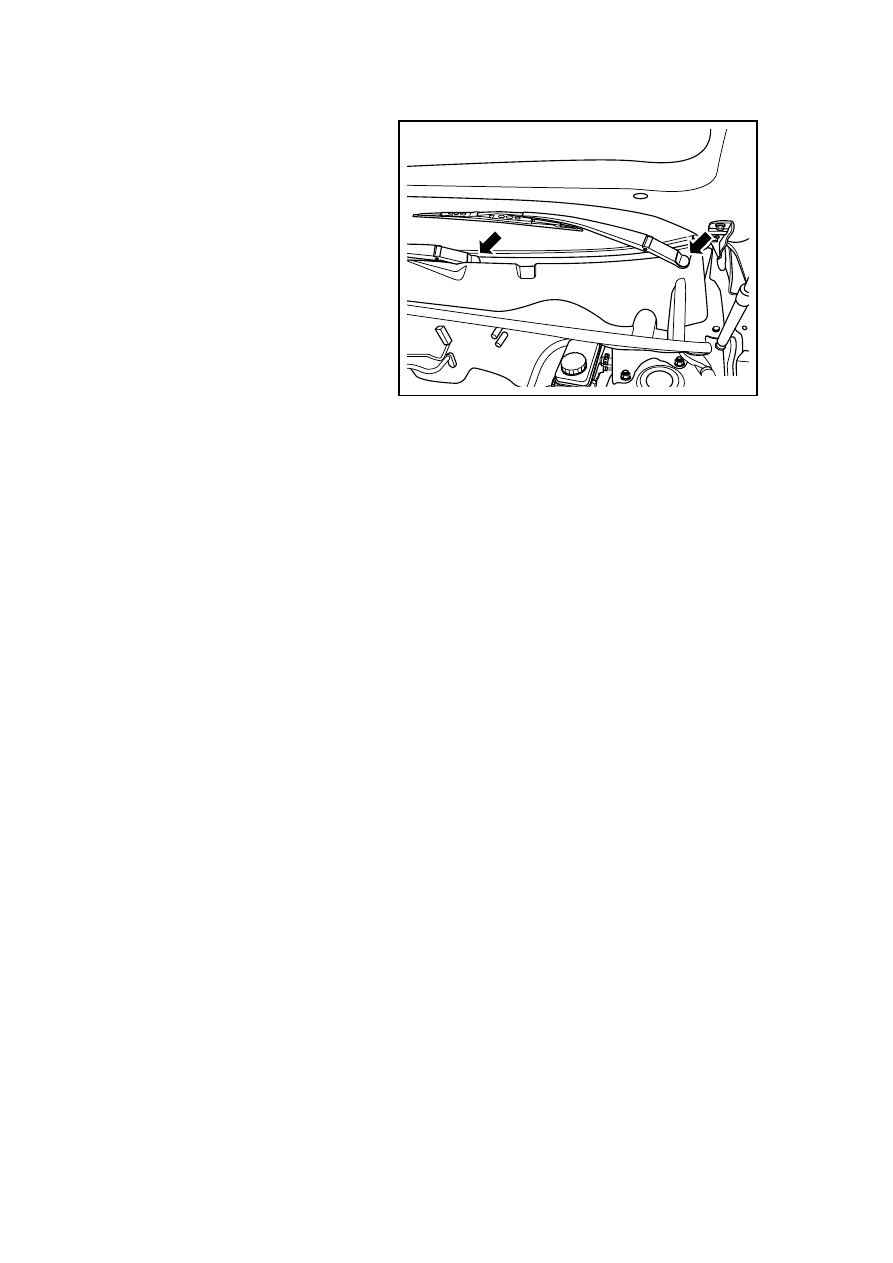

3.  Install wiper arm nut cap.

NL11-0401b



2293

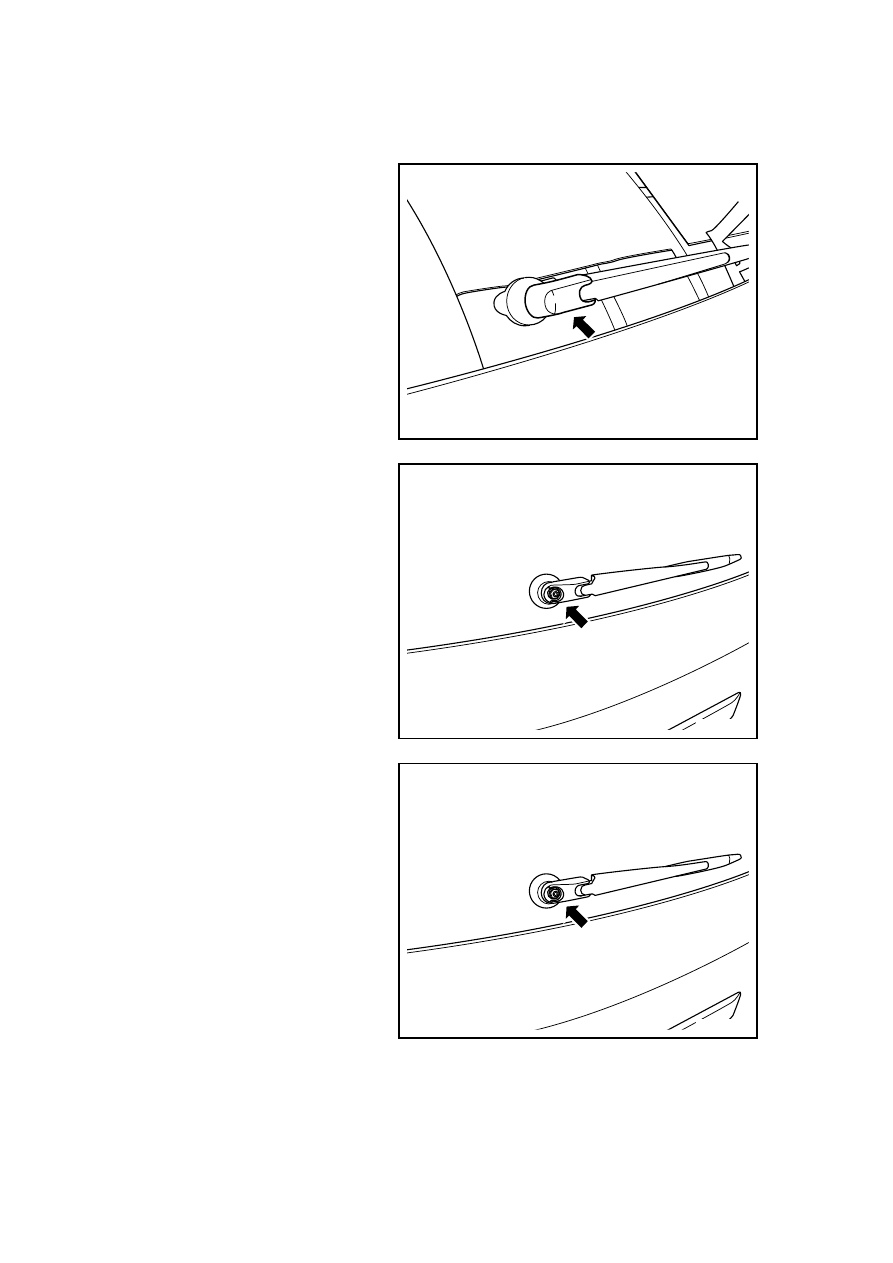

11.6.8.3 Rear wiper arm replacement

Dismantlement procedure

1.  Before dismantling, put the wiper

piece on initial position.

2.  Dismantle wiper arm screw cap

housing.

NL11-0124b

3.  Dismantle the nuts of wiper arm.

4.  Remove the wiper arm upwards.

NL11-0125b

Installation procedure:

1.  Install the wiper arm.

2.  Tighten mounting nut of wiper

arm.

Notes:

See "important cautions regarding
fastening parts" in "warnings and
cautions".

Torque: 8Nm(Metric) 6lb-ft(English
system)

3.  Install wiper arm screw cap

cover.

NL11-0125b

2294
