11.6.7.9 Rear washer inoperation

Circuit diagram:

Circuit diagram refers to 11.5.7.8 rear wiper does not work.

Diagnostic steps:

Notes:

Prior to the implementation of the diagnostic procedures, determine the rear wiper normally
operates.

1

Inspect whether the washing fluid reservoir level is sufficient.

(a)  Inspect whether glass washing solution in liquid can is sufficient.



2 Add

glass

detergent.

A. Add

windscreen

detergent

into the fluid reservoir.

Confirm whether the rear washer works normally.



3

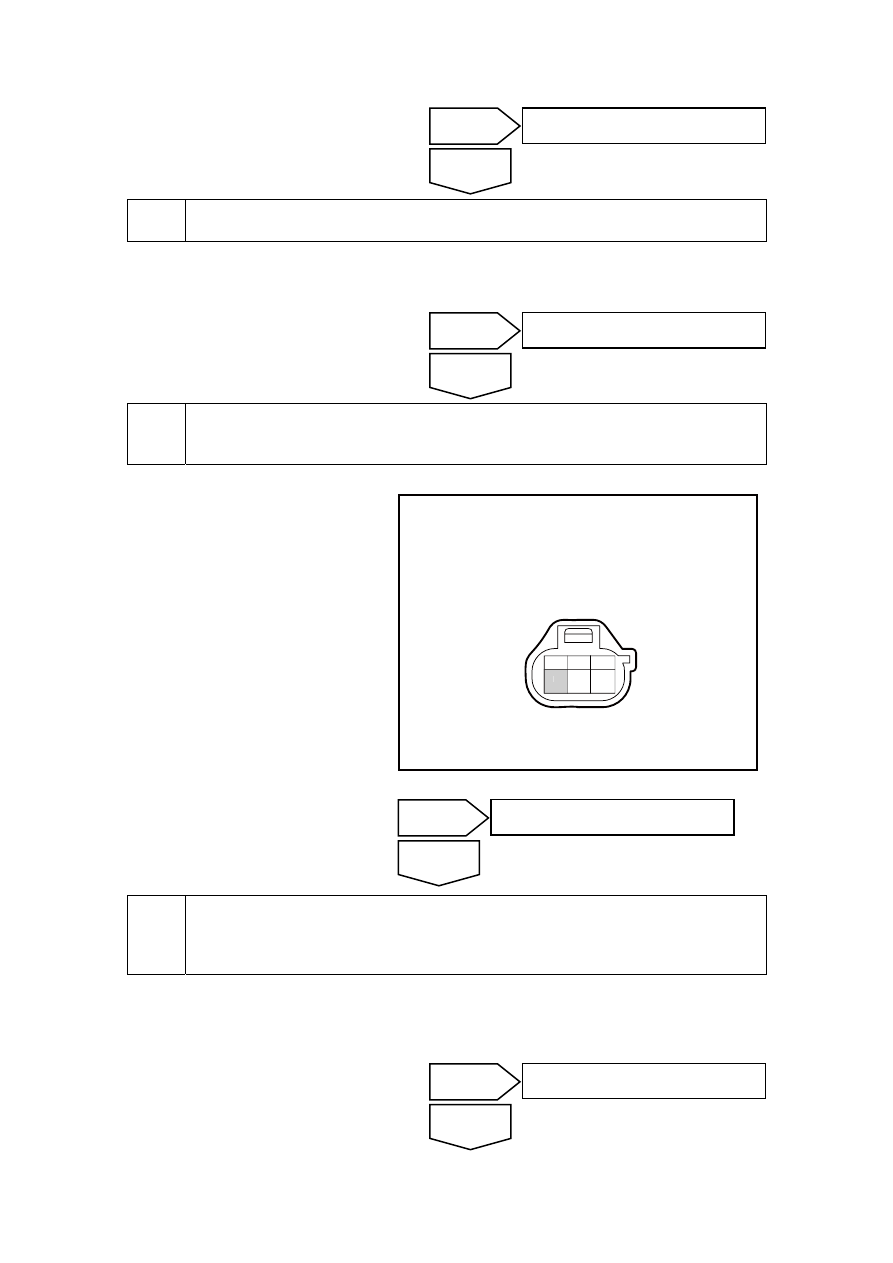

Inspect the voltage of the terminal No. 12 of the wire harness connector IP52 and the
effective body grounding.



(a)  Rotated ignition switch to "ON"

position

(b)  Washer switch after started

(c) Use  multimeter  to  measure

effective grounding voltage
between wire harness connector
IP52 terminal No. 12 and vehicle
body.

(note: do not disconnect wire harness
connector IP52)

(d)  Use multimeter to measure the

voltage of rear washer motor
terminal No. 2.

Standard voltage: 11-14 V

Confirm if the voltage conforms to
standard value.

NL11-2131b

1

2

3

4 5 6

7

8

9

14 15 16 17 18

10 11

12 13

IP52 雨刮洗涤器组合开关线束连接器

12

Yes

The system is normal.

No

Yes

Go to step 3

No

IP52wiper washer combination

switchharness connector

2287



4

Replace washer switch.

(a)  Replace wiper switch assembly, Refer to11.5.8.9 wiper and washer switch replacement.

Confirm whether the washer works normally.



5

Inspect the voltage of the terminal No. 1 of the wire harness connector CA25 on washing
fluid bump and the effective body grounding.



(a)  Disconnect rear washing pump

harness connector CA25.

(b) Rotated ignition switch to

"ON"position.

(c)  Start washer switch.

(d) Use  multimeter  to  measure

effective grounding voltage
between washing pump wire
harness connector CA25 terminal
No. 1 and vehicle body.

Standard voltage: 11-14 V

Confirm if the voltage conforms to
standard value.

NL11-2132b

1

2

3

CA25 后洗涤泵线束连接器

1



6

Repair the open circuit fault between the terminal No. 1 of the wire harness connector
CA25 on the washing fluid pump and the terminal No. 12 of the wire harness connector
IP52.

(a)  Inspect and repair open-circuit between CA25 terminal No. 1 and wire harness connector

IP25 terminal No. 12 on washing pump.

Confirm whether the rear wiper works normally.



Yes

The system is normal.

No

Yes

Go to step 10

No

Yes

The system is normal.

No

No

Go to step 5

Yes

CA25 rear washing pump harness

connector

2288

7

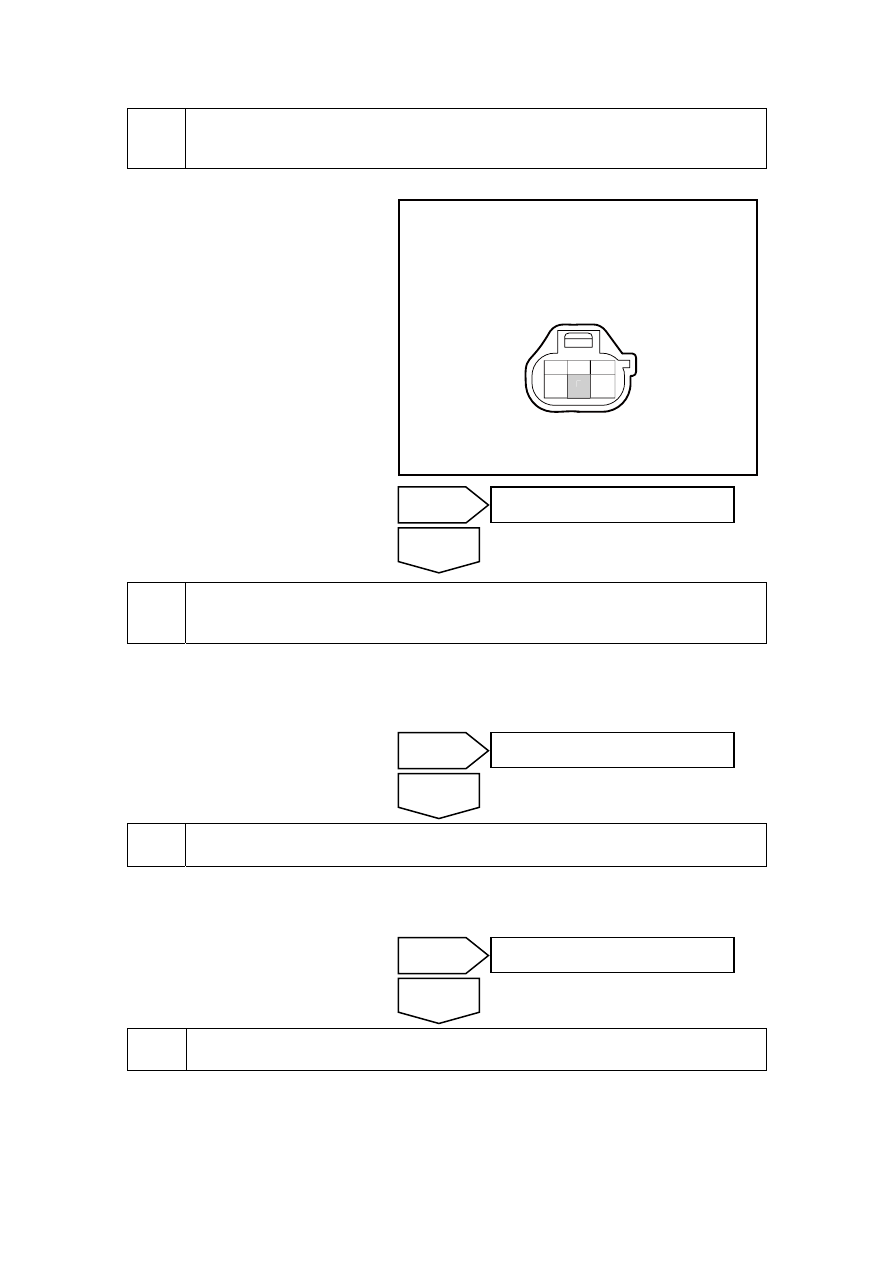

Inspect the resistance of the terminal No. 2 of the rear washer wire harness connector
CA25 and the effective body grounding.



(a)  Disconnect rear washer harness

connector CA25.

(b) Inspect resistance between wire

harness connector CA25 terminal
No. 22 and vehicle body effective
grounding.

Standard resistance: less than 1 Ω

Confirm if the resistance conforms to
standard value.

NL11-2133b

1

2

3

CA25 后洗涤泵线束连接器

2



8

Repair the fault point between the terminal No. 2 of the wire harness connector CA25
and the body.

(a) Repair fault points between wire harness connector CA25 terminal No. 2 and vehicle body
grounding.

Confirm whether the washer works normally.



9

Replace rear washing motor.

(a)  Replace rear washing motor, Refer to

Confirm whether the rear wiper works normally.



10

Inspect the front windshield washer hose and water spray nozzle.

(a)  Inspect whether front windshield washer hose and nozzle are damaged or blocked.

Yes

The system is normal.

No

No

The system is normal.

Yes

Yes

Go to step 9

No

CA25 rear washing pump harness

connector

2289



11

Repair the rear windshield washer hose and water spray nozzle.

(a)  Repair or replace blocked/damaged front windshield washer hose and nozzle. Refer to

11.5.8.6 Replacement of rear wiper nozzle.

Confirm the completion of repair.



12

The system is normal.



Next
