2

Overhaul fuseIF30 circuit

A.  Check whether fuse IF30 line is short circuited.

B.  Repair the circuits. Confirm that there are no short circuits.

C.  Replace the fuses with rated current.

Confirm whether the wiper works normally.



3

Inspect the voltage of the wiper motor wire harness connector terminal No. 1.



(a)  Rotated ignition switch to "OFF"

position.

(b) Disconnect the wiper motor

harness connector CA14.

(c) Use  multimeter  to  measure

effective grounding voltage
between wire harness connector
CA24 terminal No. 4 and vehicle
body.

Standard resistance: less than 1 Ω

(d) Turn ignition switch "ON"

position.

(e)  Wiper switch was turned to "low"

gears position.

(f) Use  multimeter  to  measure

effective grounding voltage
between wire harness connector
CA14 terminal No. 3 and vehicle
body.

Standard voltage: 11-14 V

Confirm whether the voltage and
resistance accord with the standard
value.

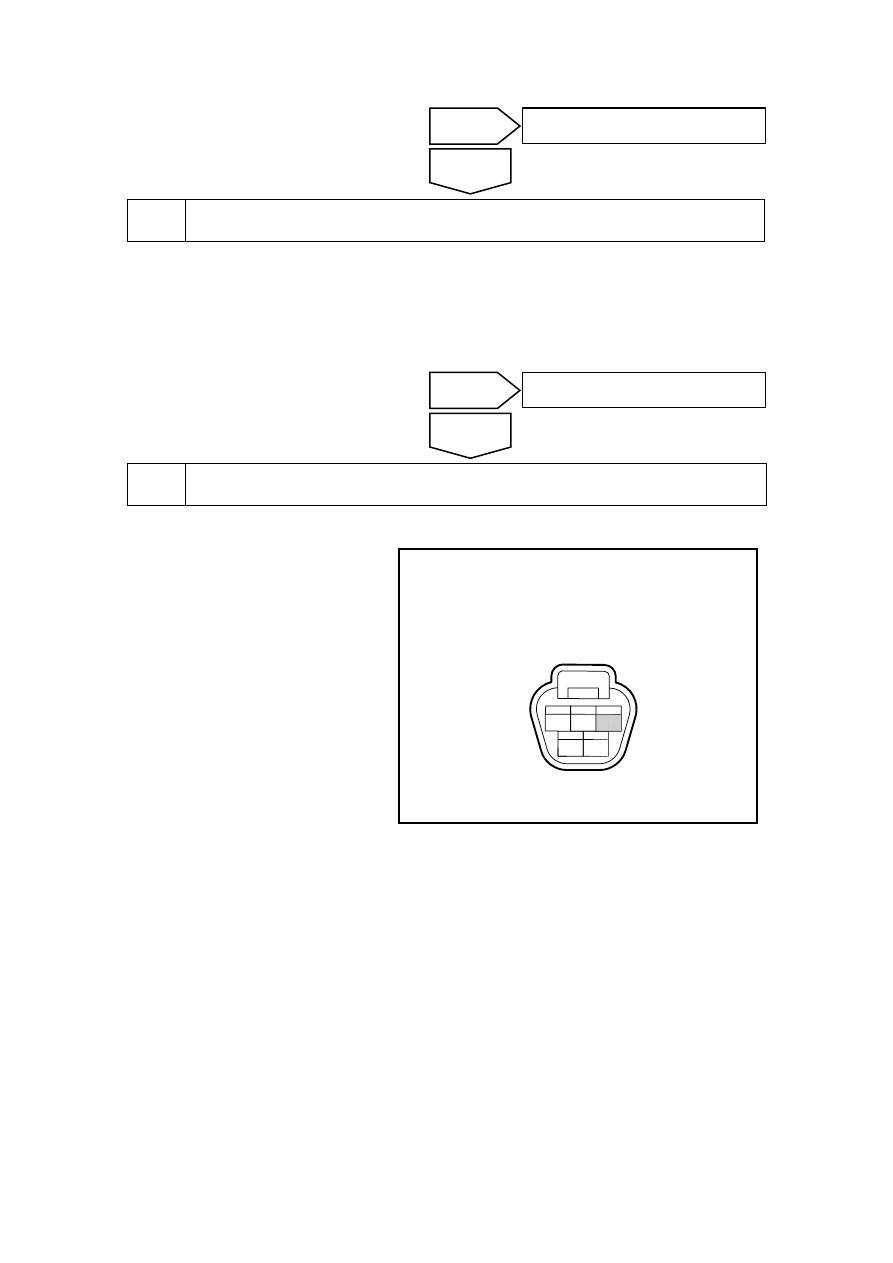

NL11-2105b

1

4

5

2

3

CA14 前雨刮器电机线束连接器

3



Yes

The system is normal.

No

No

Go to step 3

Yes

CA14 frontwiper motor harness

connector

2259



4

Repair the fault point of the terminal No. 4 of the wiper motor wire harness connector
CA14 and the body grounding wire.

A.  For replacement of the wiper motor, see "11.5.8.9 replacement of wiper motor".

Confirm whether the wiper works normally.

5

Inspect the wiper switch grounding circuit.



(a) Disconnect  harness  connector

IP52.

(b) Test energy guide of wiper

switch grounding wire , IP52
terminal No.17 and body

Standard resistance: less than 1 Ω

Confirm if the resistance conforms to
standard value.

NL11-2106b

1

2

3

4 5 6

7

8

9

14 15 16 17 18

10 11

12 13

IP52 雨刮洗涤器组合开关线束连接器

17



6

Repair or replace the wiper switch grounding circuit.

(a)  Repair or replace fault wire harness.

(b)  Operate wiper switch.

Confirm whether the wiper works normally.



7

Inspect the communication of the wiper switch.

Yes

The system is normal.

No

Yes

Go to step 7

No

All are normal.

Go to step 12



Voltage is normal

Go to step 5



Resistance is

abnormal

IP52wiper washer combination

switchharness connector

2260



(a) Disconnect wiper switch harness

connector IP52.

(b)  Operate wiper switch low gear

and use multimeter to test the
connection of switch low gear.

NL11-2107b

1

2

3

4 5 6

7

8

9

14 15 16 17 18

10 11

12 13

IP52 雨刮洗涤器组合开关线束连接器

17

7



Test terminal

Test conditions

Conduction condition

IP52(07)-IP52(17) Low

revolution speed gear

Less than 1 Ω

Confirm if the resistance conforms to standard value.



8

Replace wiper switch

(a) Replace wiper switch, refer to11.5.8.9 wiper and washer switch replacement.

Confirm whether the wiper switch works normally.



9

Inspect BCM power supply and grounding as well as the energy conduction property of
the wire harness among the BCM, wiper switch and the motor.



Yes

The system is normal.

No

Yes

Go to step 9

No

IP52wiper washer combination

switchharness connector

2261

NL11-2108b

IP47 车身控制模块线束连接器2

1 2 3

4 5 6

7 8 9

10 11 12 13

12

(a)  Rotated ignition switch to "OFF"

position.

(b)  Disconnect the battery negative

cable.

(c)  Disconnect BCM harness

connector IP47, IP48, IP49, IP50.

(d)  Disconnect wiper switch wire

harness connector IP52.

(e)  Disconnect wiper motor harness

connector CA14.

(f)  Connect to battery negative

cable.

(g)  Rotated ignition switch to "ON"

position.

(h)  Use multimeter to measure

voltage of BCM wire harness
connector terminal and circuit
conductivity

NL11-2109b

IP49 车身控制模块线束连接器3

1

2 3

4 5 6

7

8 9 10

11 12 13 14 15 16 17 18 19 20

1

11



NL11-2110b

IP50 车身控制模块线束连接器4

1

2

3

4

5

6

7

8

9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

2

38

IP47body control module harness

connector2

IP49body control module harness

connector3

IP50body control module harness

connector4

2262
