10.2.4.23 DTC U1005

Fault diagnosis code Descriptions

U1005

BCM LIN communication error

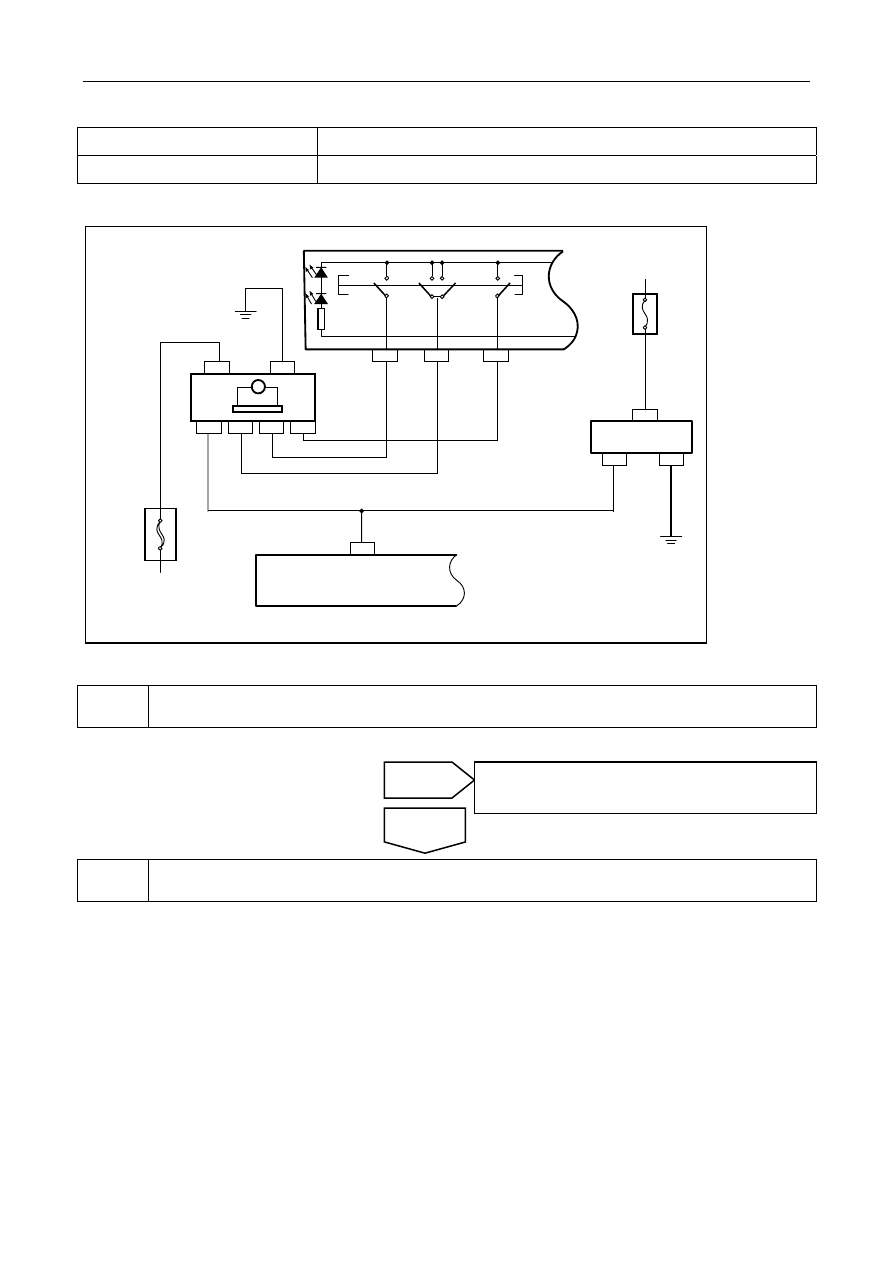

Circuit diagram:

30A

IF

12

20

19

18

IP+B

14 IP50

4 DR02 5

7 DR02

DR02

2

1

DR02

DR02

3 DR02

LIN

BCM

M

DR10

DR10

DR10

左前玻璃

升降电机

DOWN

OT
DN

OT
UP

UP

RF09

1

RF09

2

RF09

4

10A

IF25

IP+B

雨量传感器

NL11-3236b



Diagnostic Steps:

1

Inspect whether there is any DTC Code other than U1005

(a)  Inspect whether there is any DTC Code other than U1005.







2

Inspect the communication among the BCM, the left front glass lifting motor and the rain sensor.



Yes

Go to

DTC list in 10.2.4.2

 and repair according to

trouble codes.

No

Left frontglass

lifting motor

Rainfall sensor

1951




(a)  Turn the ignition switch to OFF position.

(b)  Disconnect BCM harness connector IP50.

(c)  Disconnect the left front glass lifting motor

harness connector DR02.

(d)  Disconnect rain sensor harness connector RF09.

(e)  Measure resistance between BCM wire harness

connector IP50 terminal 14 and left front glass
lifter motor wire harness connector DR02
terminal 4, rain volume sensor RF09 terminal 4.

Standard Resistance: Less than 1 Ω

(f)  Measure resistance between BCM wire harness

connector IP50 terminal 14 and grounding.

Standard Resistance: 10 kΩ or higher

Is the resistance at a specified value?

NL11-3241b

1

2

3

4

5

6

7

8

9 10 11 12 13 14 15 16 17 18 19 20

21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

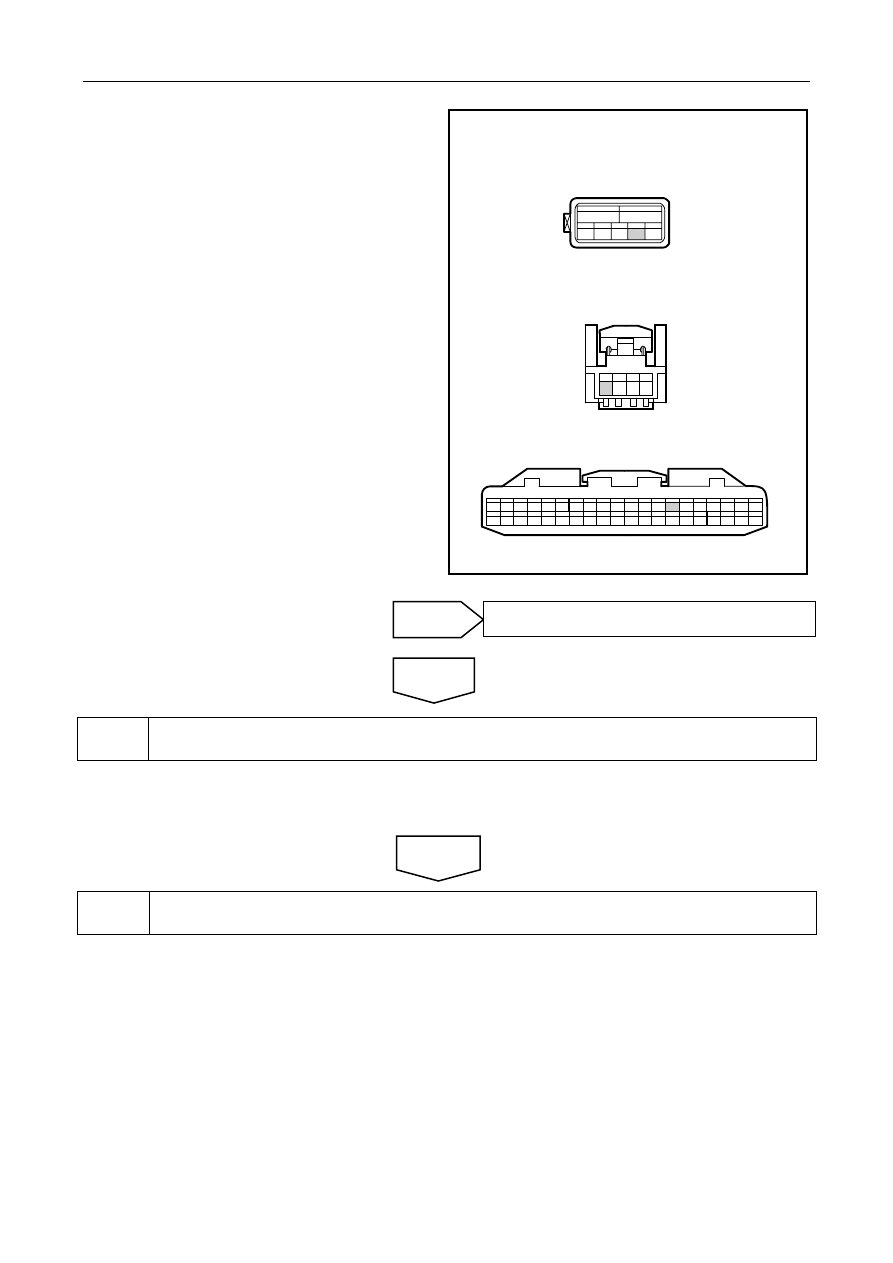

RF09雨量传感器线束连接器

DR02左前玻璃升降电机线束连接器

IP50BCM线束连接器

4

3

2

1

1

2

7 6 5 4 3









3

Replace the BCM

(a)  Replace BCM, refer to“BCM replace”.

Confirm the completion of repair.





4

The system is normal.

No

Amend or replace the wire harness

Yes

Next

DR02 left frontglass lifting motor harness

connector



RF09 rainfall sensorharness connector



IP50BCMharness connector



1952




10.2.5 Dismantle and install

10.2.5.1 BCM replacement

Refer to

 11.8.8.1 Replacement of BCM.





1953




10.3 Computer integrated manufacturing system(JLD-4G20/JLD-4G24)

10.3.1 Specification

10.3.1.1 Fastener specifications

Torque Range

Fastener Name

Model

Metric (N.m)

English system

(lb-ft)

Fixing Bolts of Body Control Module

(BCM)

M8×16 8  6
