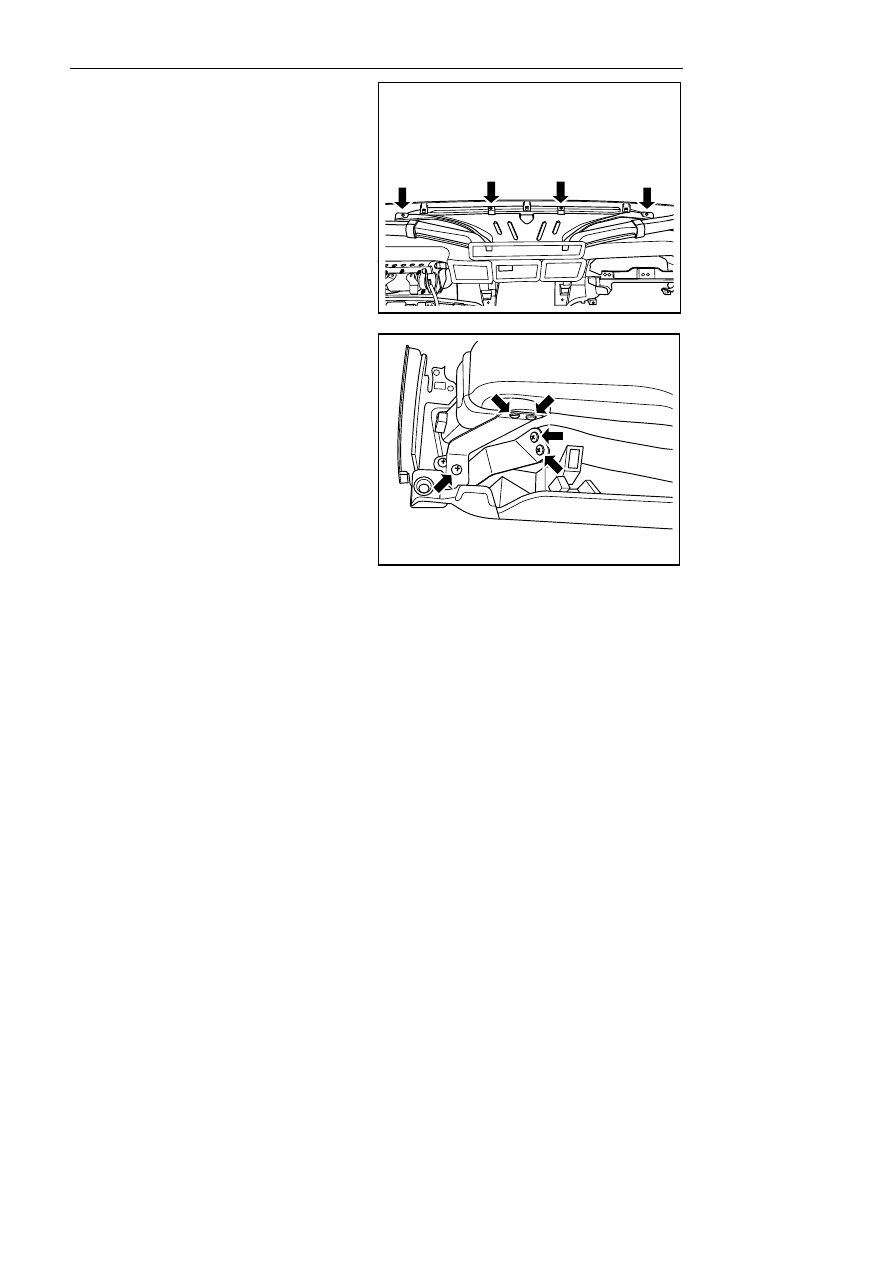

4.  Install defrosting pipe.

5.  Install and tighten 4 fixing bolts for the

defrosting pipe.



NL08-0059b



6.  Install the left and right internal brackets for the

ventilation pipe and defrosting pipe and secure
with screws.

7.  Install upper cover of instrument desk.



NL08-0058b



1803



8.3.8.18 Instrument panel outlet replacement

Replacement of middle air outlet

Dismantle procedure

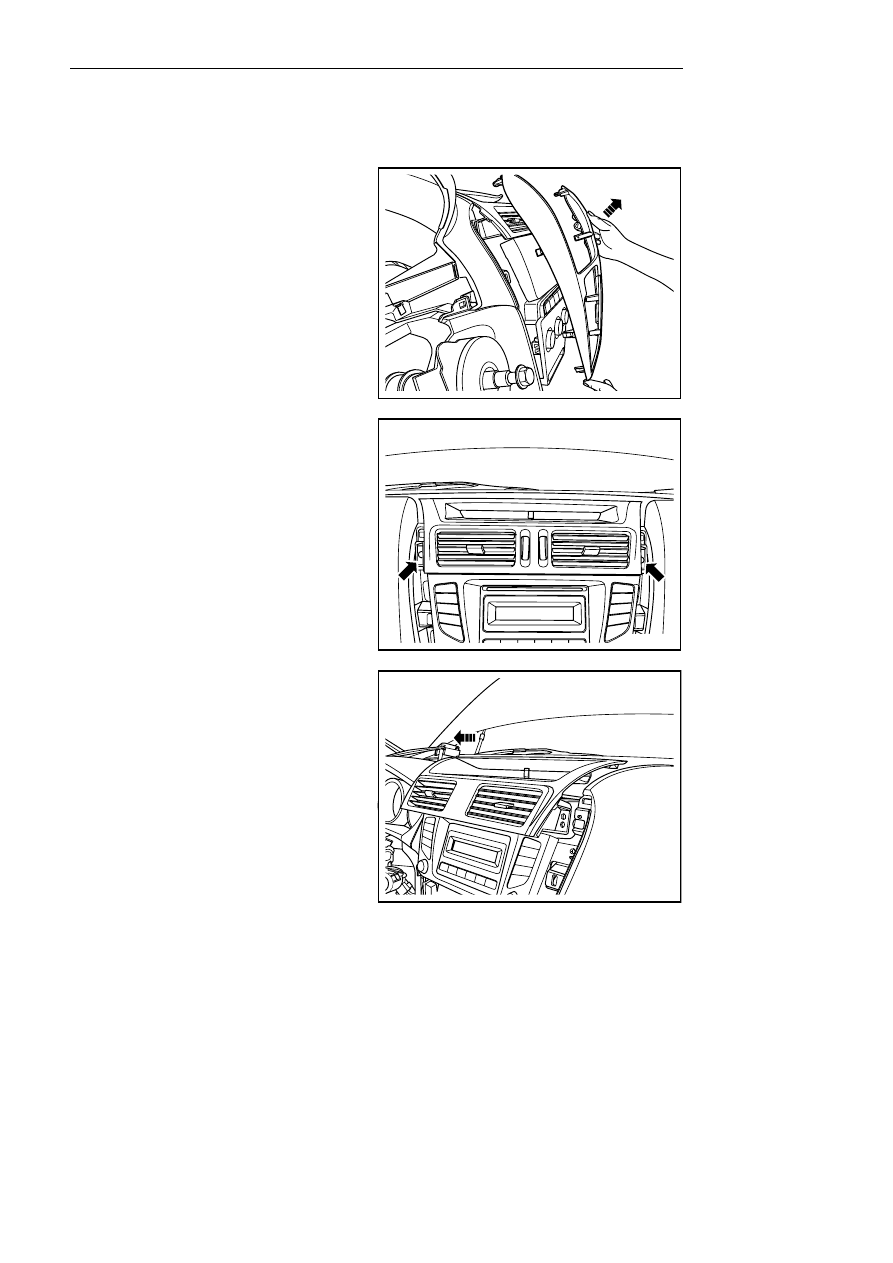

1.  Dismantle central control panel trimming cover.



NL11-0221b



2.  Dismantle fixing screw of middle vent port.



NL08-0063



3.  Dismantle middle air outlet.



NL08-0064b









1804

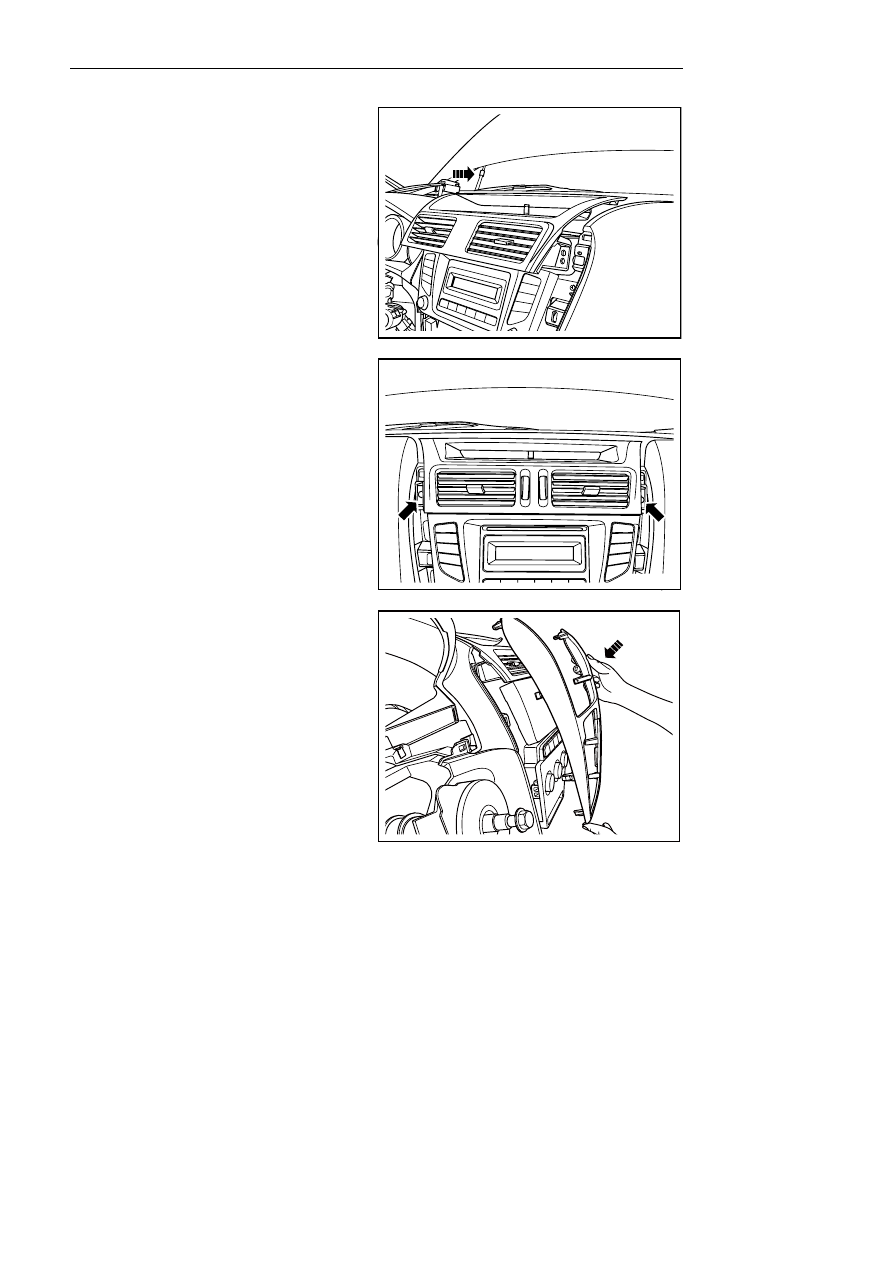

Installation procedure:

1.  Install air intermediate inlet



NL08-0065b



2.  Install intermediate outlet screw and tighten.



NL08-0063



3.  Install trim cover of center control panel.



NL11-0224b





1805

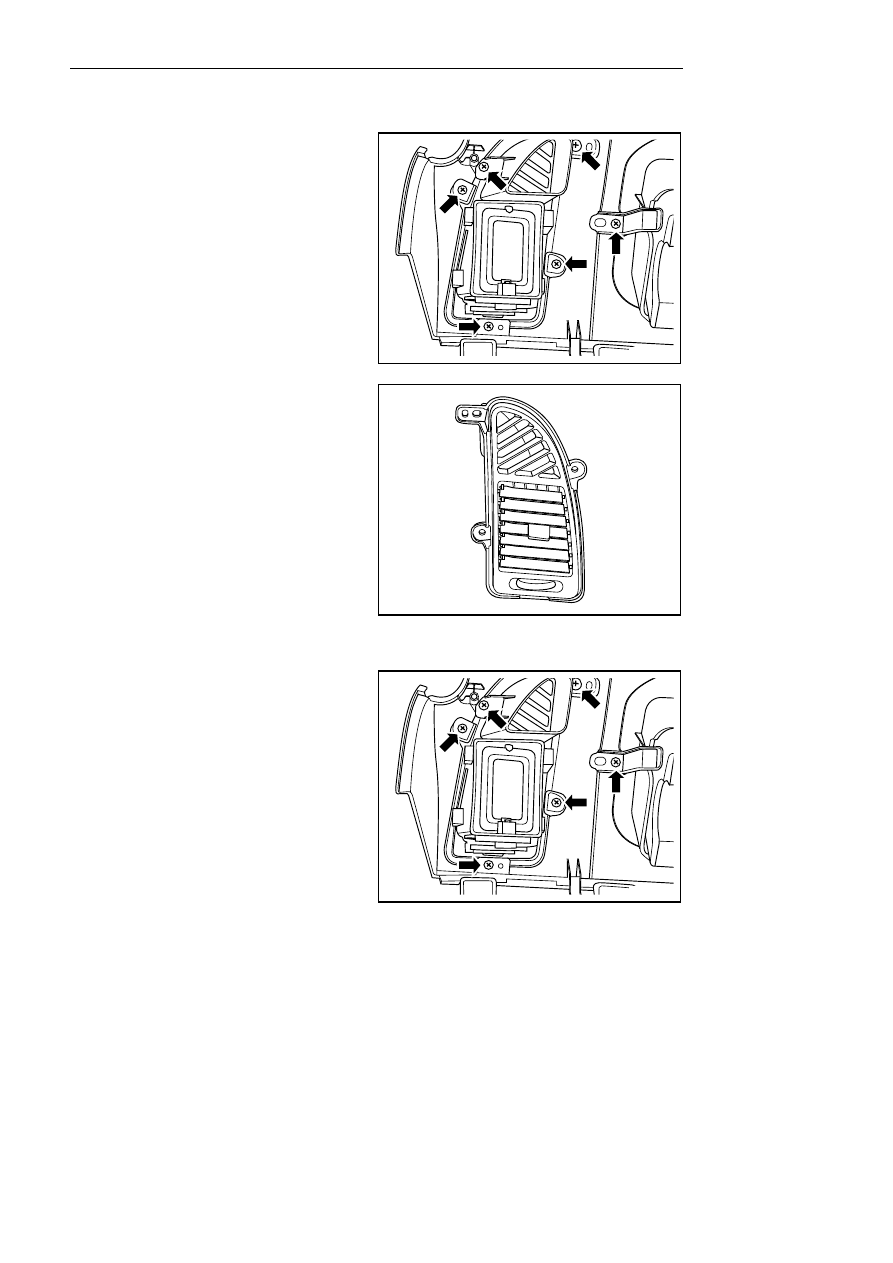

Replacement of side air outlet.

Dismantle procedure

1.  For dismantling of A/C vent pipe and defrosting

pipe, refer to 8.3.8.17 Replacement of A/C vent
pipe.





NL08-0066b



2.  Dismantle fixing bolt of left and right vent port of

instrument table.

3.  Dismantle side vent port.



NL08-0067b



Installation procedure:

1.  Install side air outlet.

Notes:

1.  The dismantling method of the air outlets at the

left and right of the instrument panel is the same.

2.  Install fixing screw on side vent port and tighten

it.

3.  Install vent pipe and defrosting pipe of A/C.



NL08-0066b





1806
