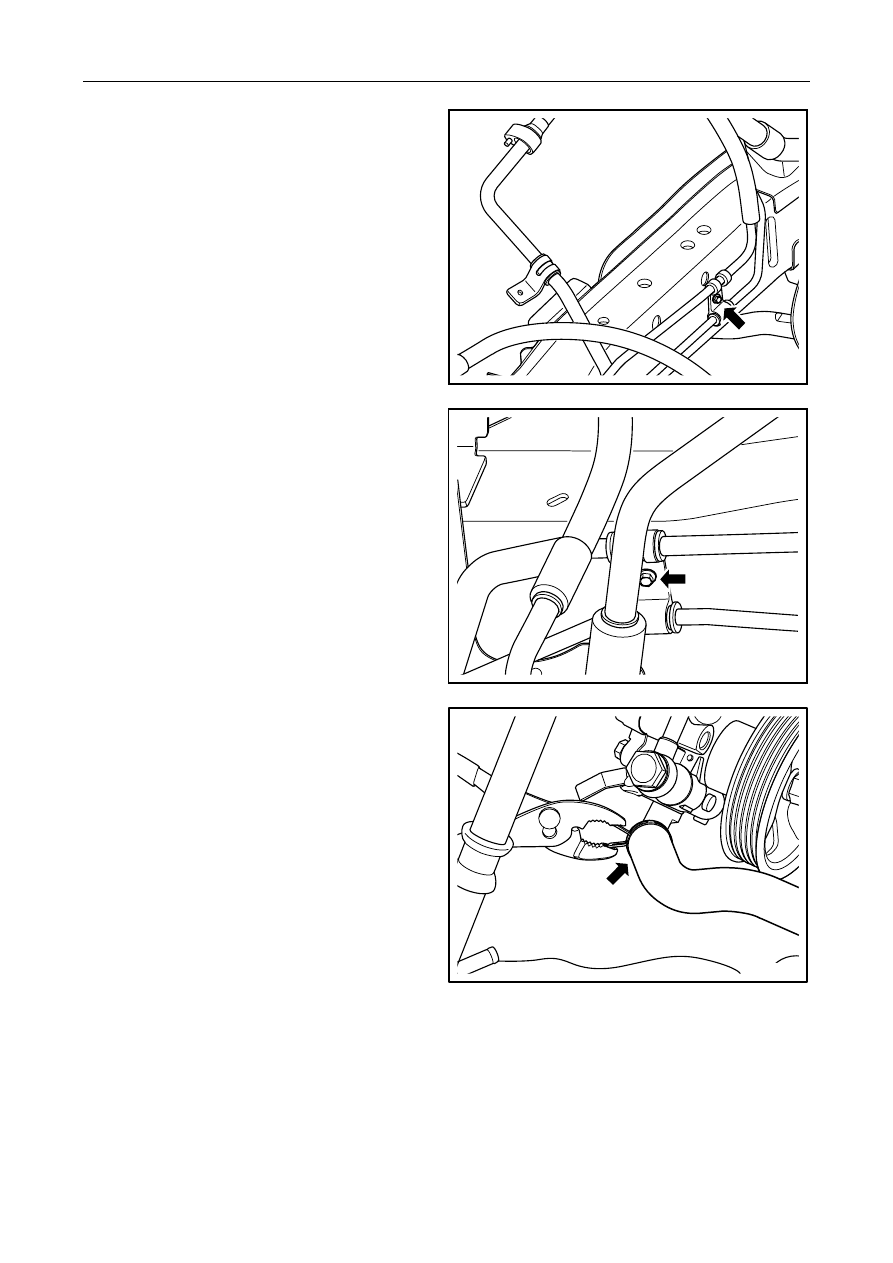

9.

Install and tighten right side longitudinal beam
rear steering system oil pipe bracket fixing bolt.

Torque:9 Nm (Metric) 6.7 lb-ft (English system)



NL07-0014b

10.  Install and tighten fixing bolt of right vertical

beam front steering system oil pipe support.

Torque:9 Nm (Metric) 6.7 lb-ft (English system)



NL07-0013b

11.  Connect oil supply hose and high-pressure oil

pipe to power steering pump assembly.



NL07-0011b

1651

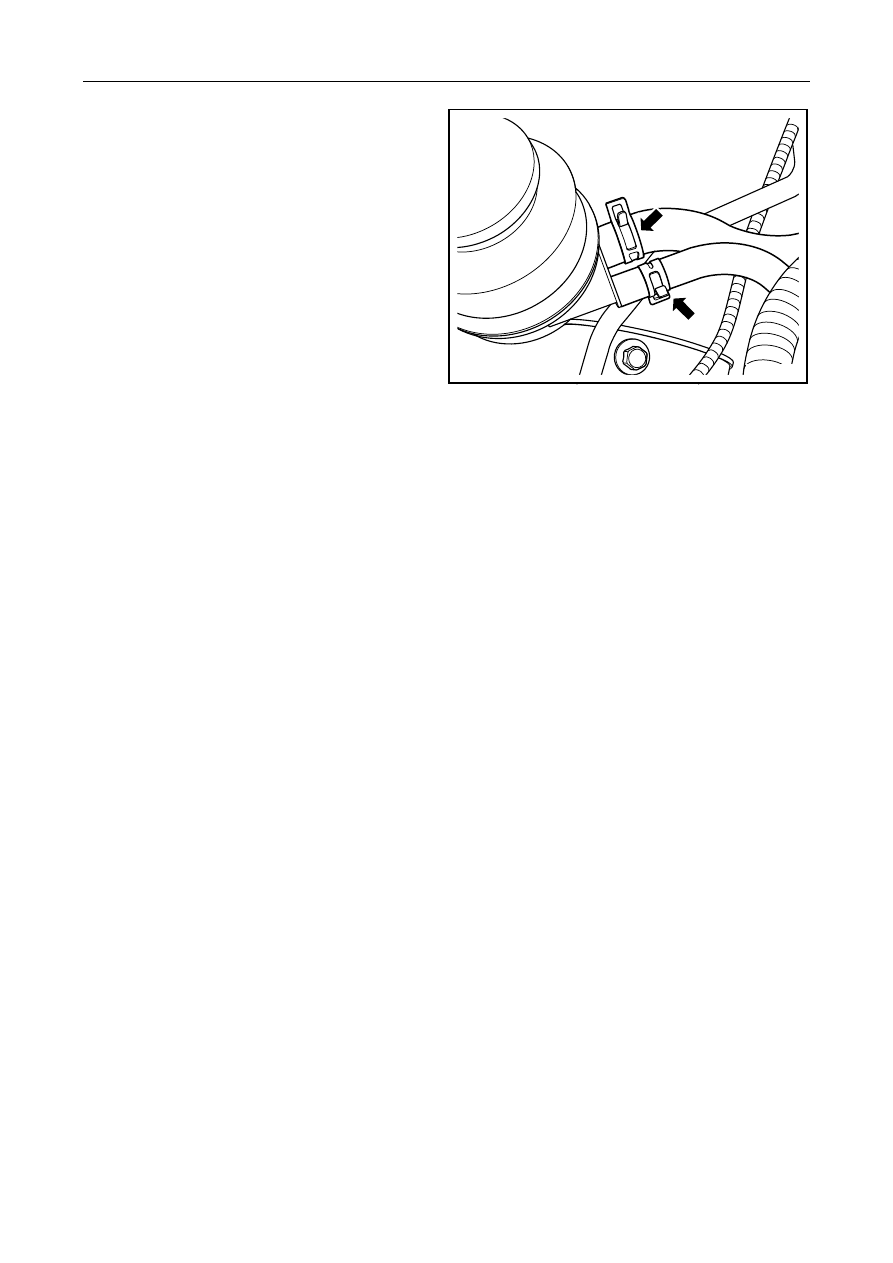

12.  Steering system oil pipe connect with oil can

13.  Fill power steering oil into power steering

pipeline with oil can assembly.

14.  Inspect whether pipline has leakage, if yes, repeat

above steps to re-install new pipeline and exhaust
air from pipeline.



NL07-0012b



1652




7.2.8.7 Power steering system exhaust process

1.

When engine stops working, rotate steering wheel from one lock position to another lock position, and repeat
this action for several times.

2.

Start engine, to make engine run under idle condition, and inspect oil level of power steering pipeline with oil
can assembly. If necessary, add new oil to make the oil level above scale of MIN.

3.  Repeatly rotate steering wheel, but do not rotate completely to one direction, so as to exhaust air from system.

To enable the liquid level to keep above MIN scale, the air in the system must be discharged to obtain the
normal power steering performance.

4.

Align the steering wheel and have the engine continue to run in idle for 2-3min.

5.

Test the vehicle on a road to confirm whether the power steering can function normally and any abnormality
exists.

6.

Recheck the power steering fluid level following steps 1 and 2 to make sure the fluid level reaches the MAX
position when the system reaches the temperature for normal operation and the temperature is kept stable.
Add fluid if necessary.

7.2.8.8 Power steering oil inspection

-

Power steering liquid level can be shown by the scale of power steering liquid tank.

-

If the steering liquid temperature reaches to normal working temperature, the liquid level should located
between MAX and MIN scales. If necessary, add steering liquid.

-

If the steering liquid temperature is low, the liquid level should be located in MIN mark. Add steering fluid if
necessary.

1653

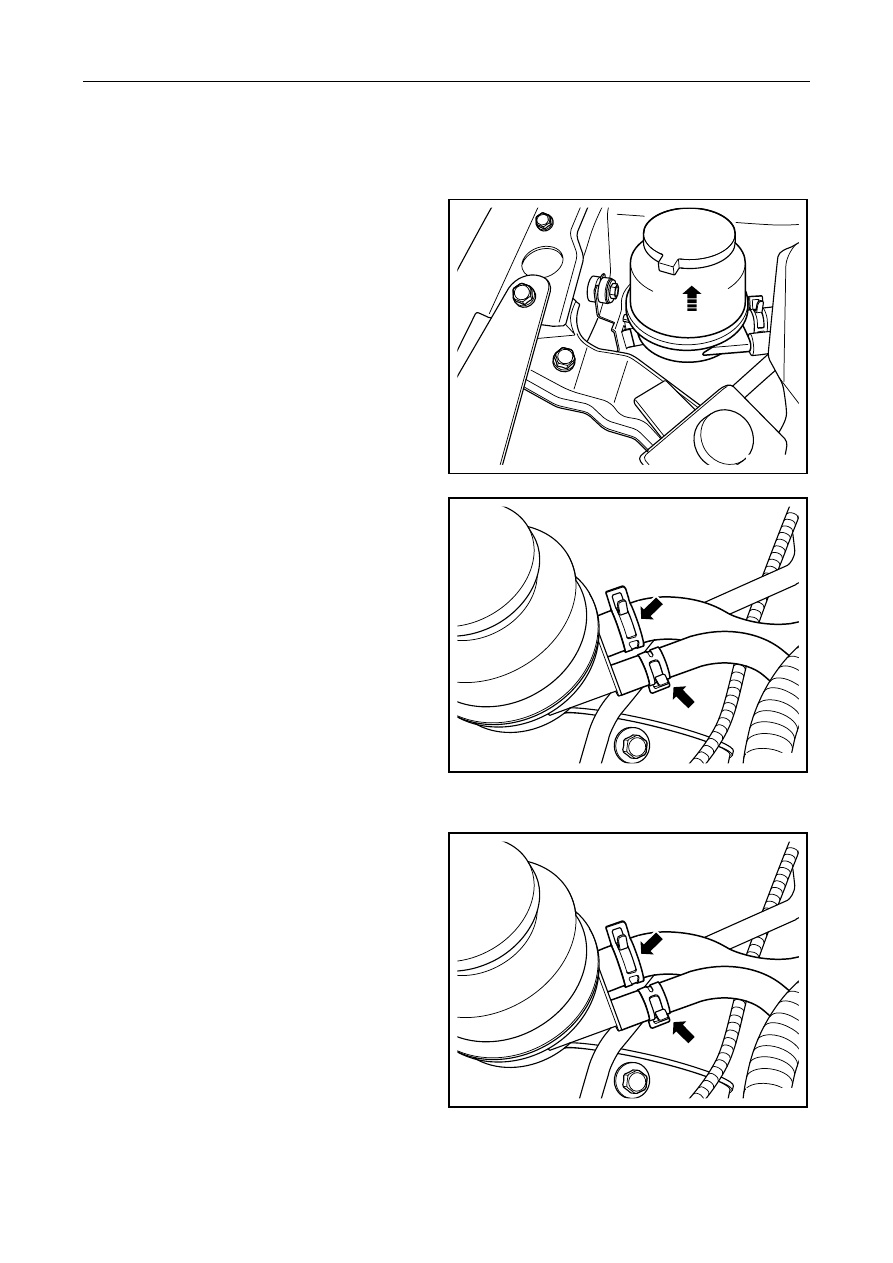

7.2.8.9 Power steering pipeline with oil can assembly replacement

Dismantlement Procedure

1.

Absorb power steering oil out of power steering
pipeline with oil can assembly.

2.

Take power steering pipe with oil can assembly
out of oil can bracket, and remove power steering
pipe with oil can assembly.



NL07-0019b

3.

Loosen hose snap ring of power steering pipeline
with oil can and dismantle two hoses.



NL07-0012b

Installation Procedure:

1.

Install power steering oil hose onto oil can and
tighten clamp.



NL07-0012b

1654
