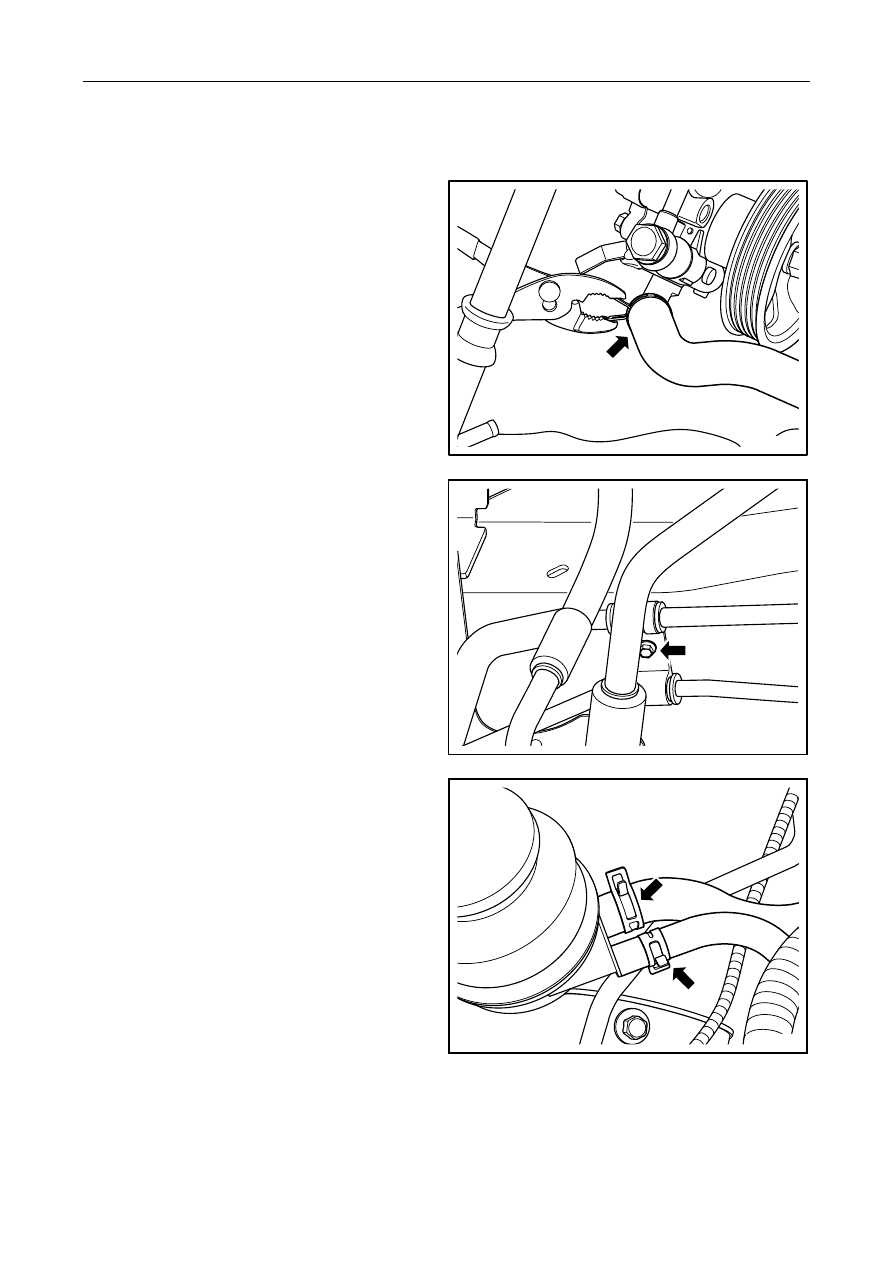

7.2.8.6 Power steering oil inlet/outlet pipe replacement

Dismantlement Procedure

1.

Drain power steering oil out of power steering
pipeline with oil can assembly.

2.

Disconnect power steering pump assembly oil
supply hose and high-pressure oil pipe interface.



NL07-0011b

3.

Disconnect power steering oil inlet and outlet
pipe port from oil can.



NL07-0013b

4.

Dismantle fixing bolt of oil pipe support of
steering system on the front of right vertical
beam.



NL07-0012b

1647




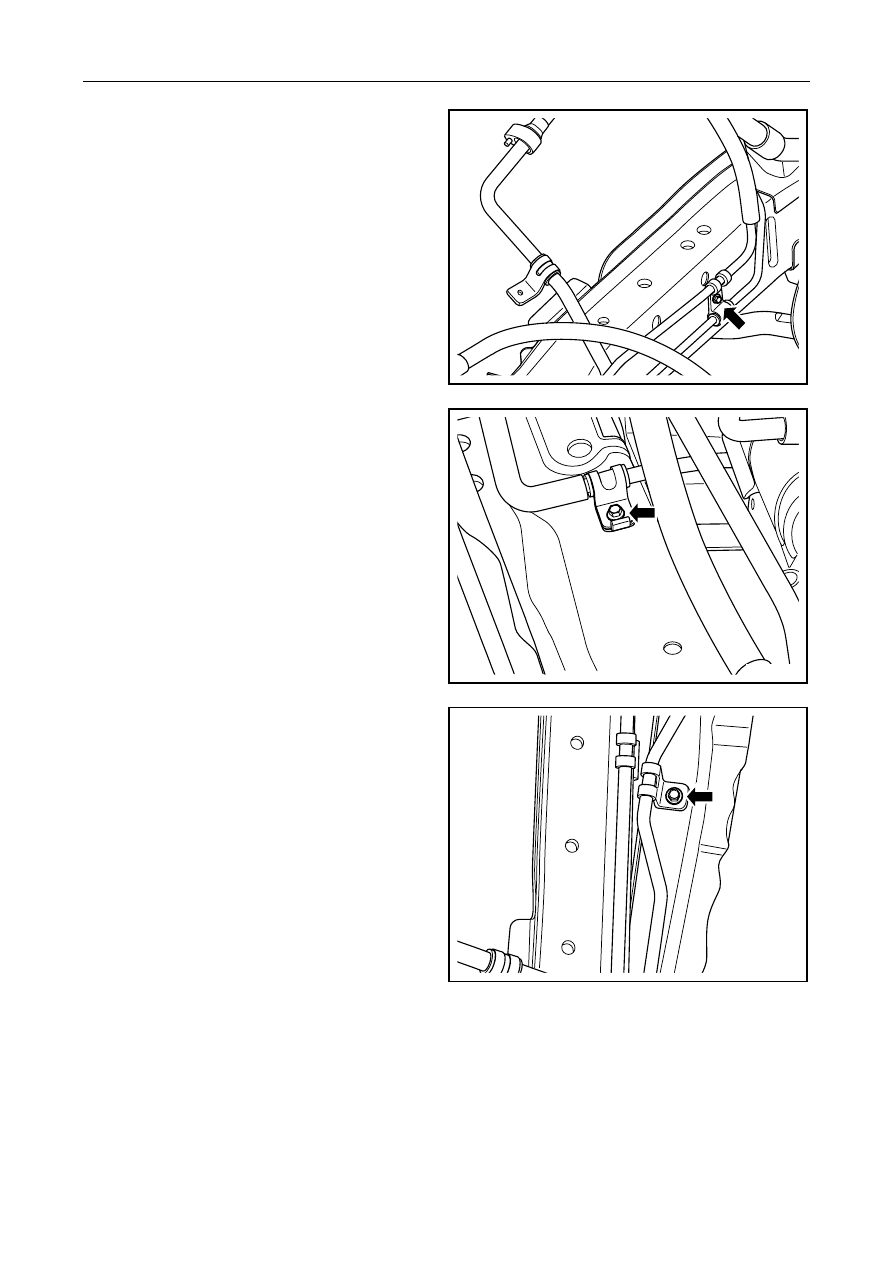

5.

Remove the fixing bolt for the steering system oil
pipe cradle on the back of the right longeron.



NL07-0014b

6.

Remove the steering system oil pipe cradle fixing
bolt on the front suspension cross member.



NL07-0015b

7.

For lifting vehicle , see 1.3 lifting vehicle

8.

Remove the steering system oil pipe cradle fixing
bolt on the front right suspension longeron.



NL07-0016b

1648




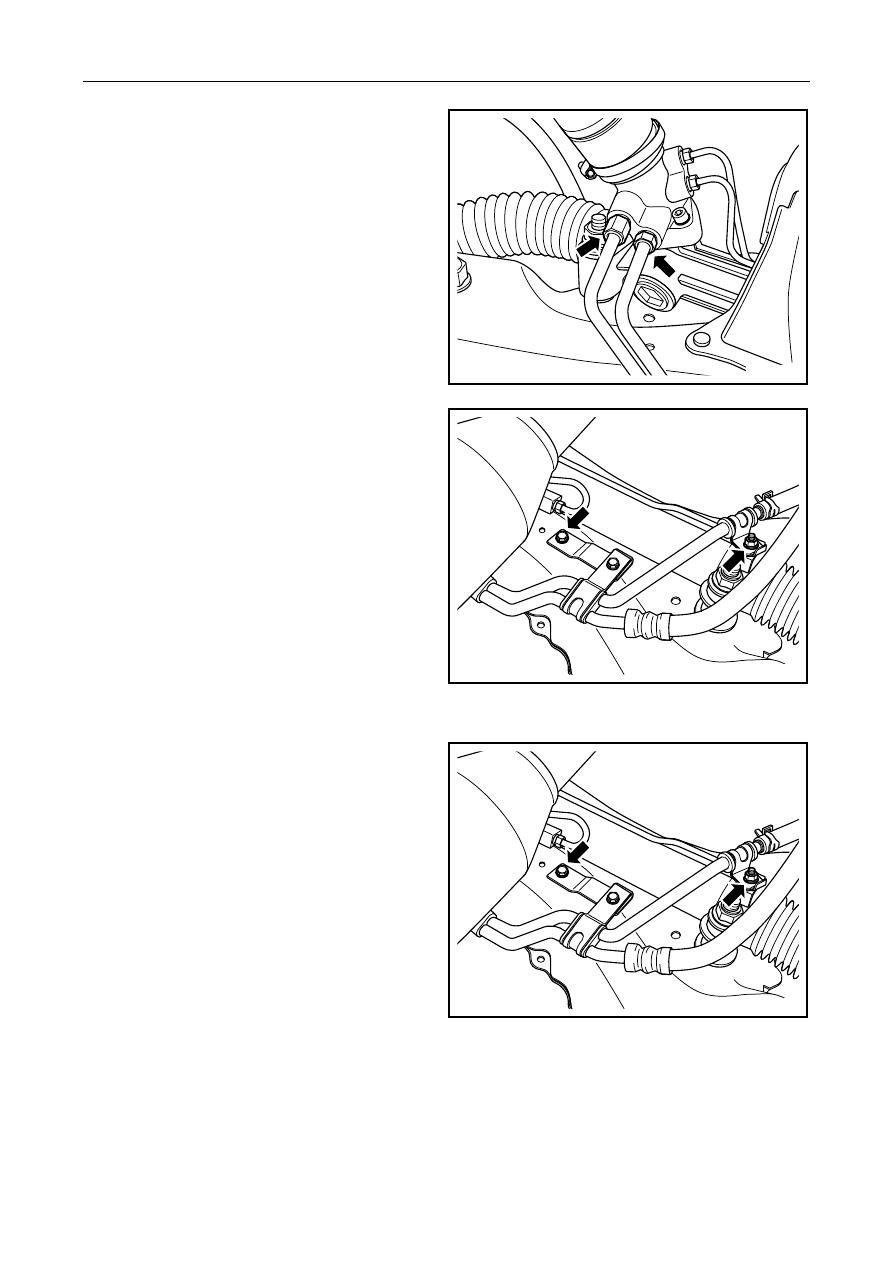

9.

Disconnect the high pressure oil pipe and oil
return pipe from the power steering gear steering
tie rod assembly.



NL07-0017b

10.  Dismantle fixing bolt of oil pipe support from

auxiliary frame.

11.  Dismantle oil return pipe and high-pressure oil

pipe from vehicle.



NL07-0018b

Installation procedure:

1.

Connect high-pressure oil pipe to power steering

gear from power steering pump assembly.

2.

Connect oil return pipe from liquid reservoir to
power steering gear.

3    Lifting and jacking the vehicle

4.

Install the steering system oil pipe onto the
subframe and tighten the bolts.

Torque:9 Nm(Metric) 6.7 lb-ft(English system)



NL07-0018b

1649




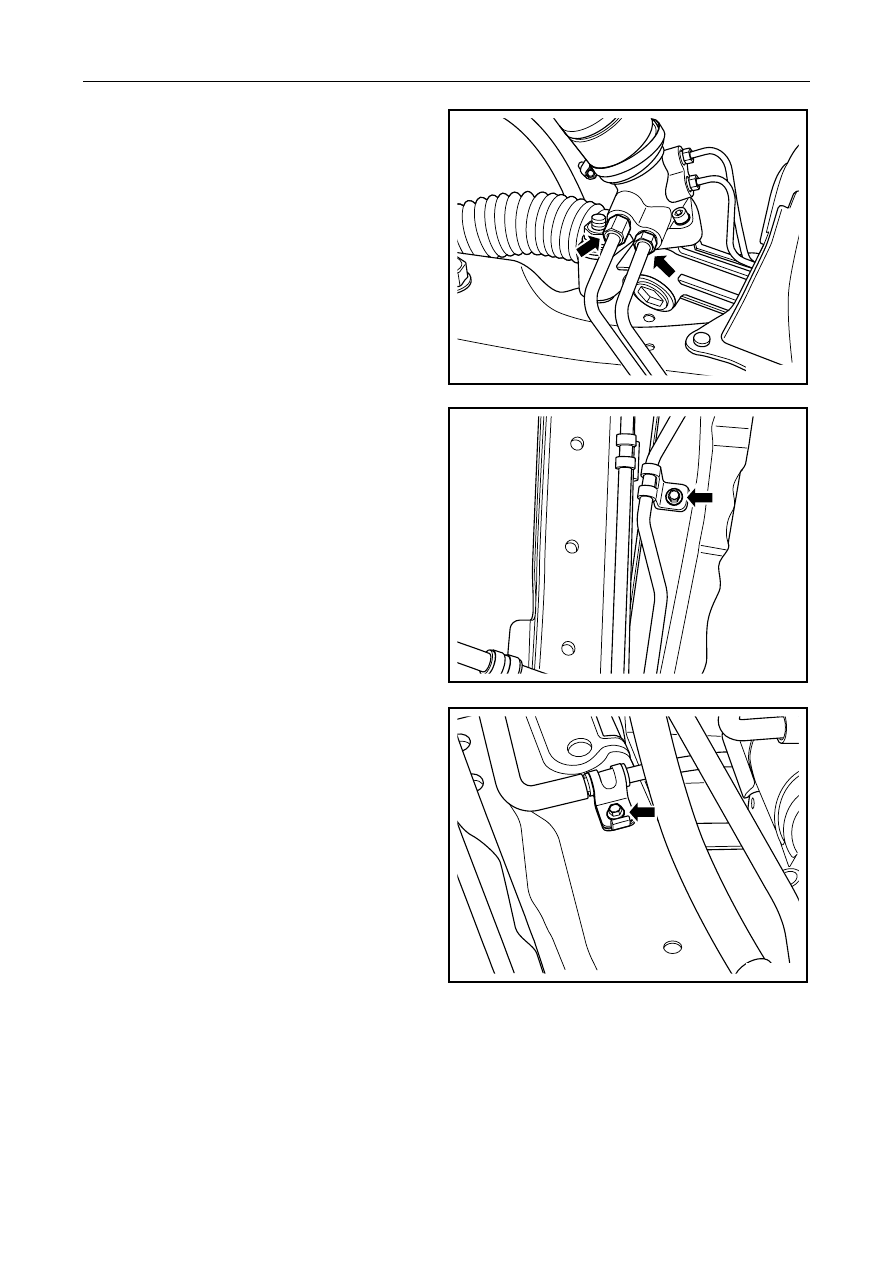

5.

Connect the high pressure oil pipe and oil return
pipe to the power steering gear and fasten.

Torque:9 Nm (Metric) 6.7 lb-ft (English system)



NL07-0017b

6.

Install and tighten the fixing bolt for the steering
system oil line cradle on the right front
suspension longeron.

Torque:9 Nm (Metric) 6.7 lb-ft (English system)

7. Lower

the

vehicle.



NL07-0016b

8.

Install and tighten the steering system oil pipe
support bracket fixing bolt on the front
suspension cross member.

Torque:9 Nm (Metric) 6.7 lb-ft (English system)



NL07-0015b

1650
