4.

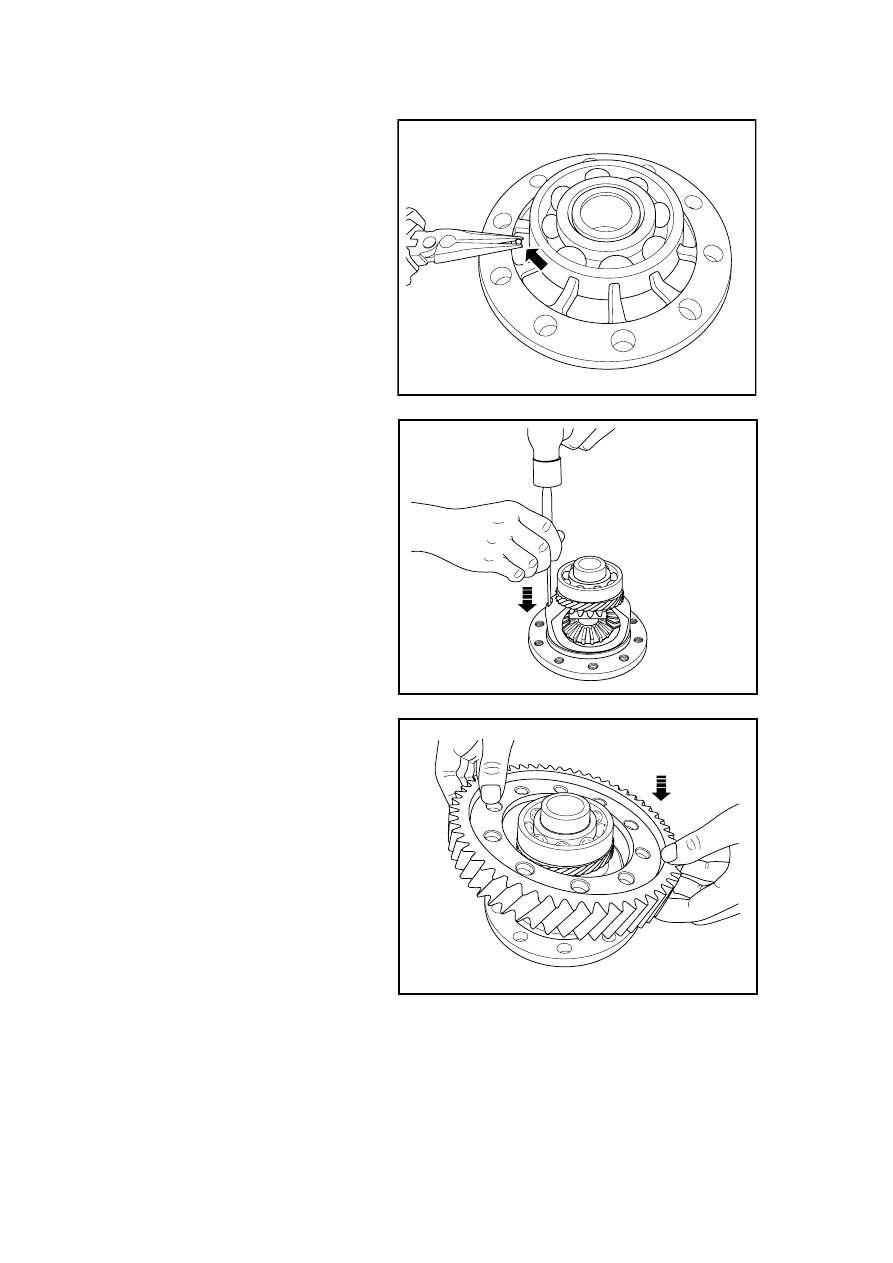

Install planet gear shaft lockpin
steel ball.

NL05-0013b

5.

Lock the locking pin (both sides)
with a punch.

NL05-0014b

6.

Install the driven gear of the main
reducing gear.

NL05-0015b

1511

7.

Tighten the fixing bolt for the
driven gear of the main reducing
gear.

Notes:

In the process of installation, confirm
that the locking pieces at the both
sides of the planet gear shaft are not
missing and the bolt is fastened in
sequence as shown in figure.

8.

Install the differential assembly.

9.

Install fork shaft

10. Install

the

transmission assembly.

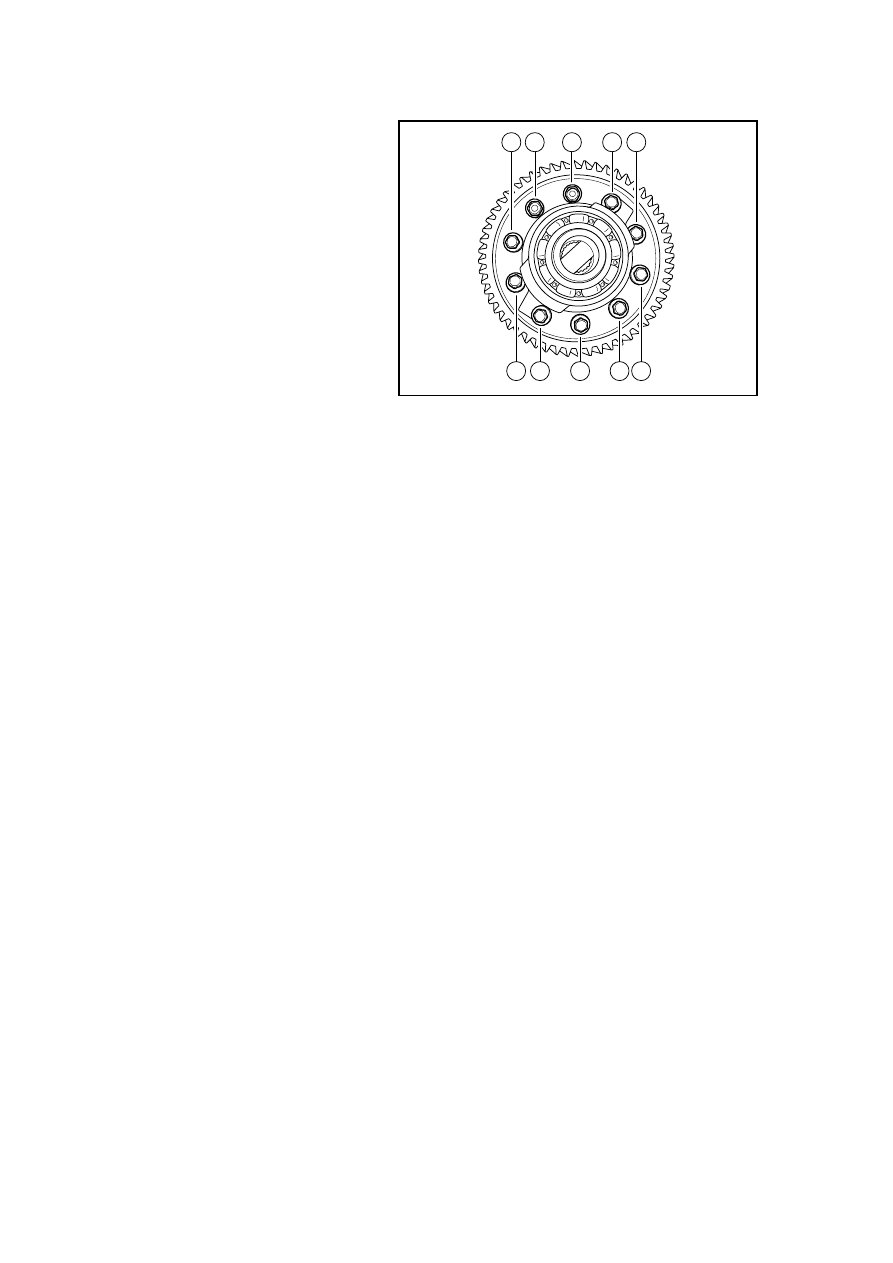

11.  Install shift control mechanism

assembly.

9

6

1

3

8

10

5 2

4

7

NL05-0016b



1512



5.3 Drive shaft system

5.3.1 Specifications

5.3.1.1 Fastener specifications

Torque range

Fastener Name

Model

Metric (NM)

English

system (lb-ft)

Remarks:

External lock nut of

driving shaft

M22×1. 5

206-226

147-161



Connecting bolt of lower

swing arm and ball head

M10×1.25 70-90 51.8-66.6



Connecting nut of lower
swing arm and ball head

M10 70-90

51.8-66.6

Ball pin slot nut of

steering tie rod

M12×1.25 31-35  23-26

Tighten the nut to

an angle of

60°when the

cotter pin cannot

be sleeved.

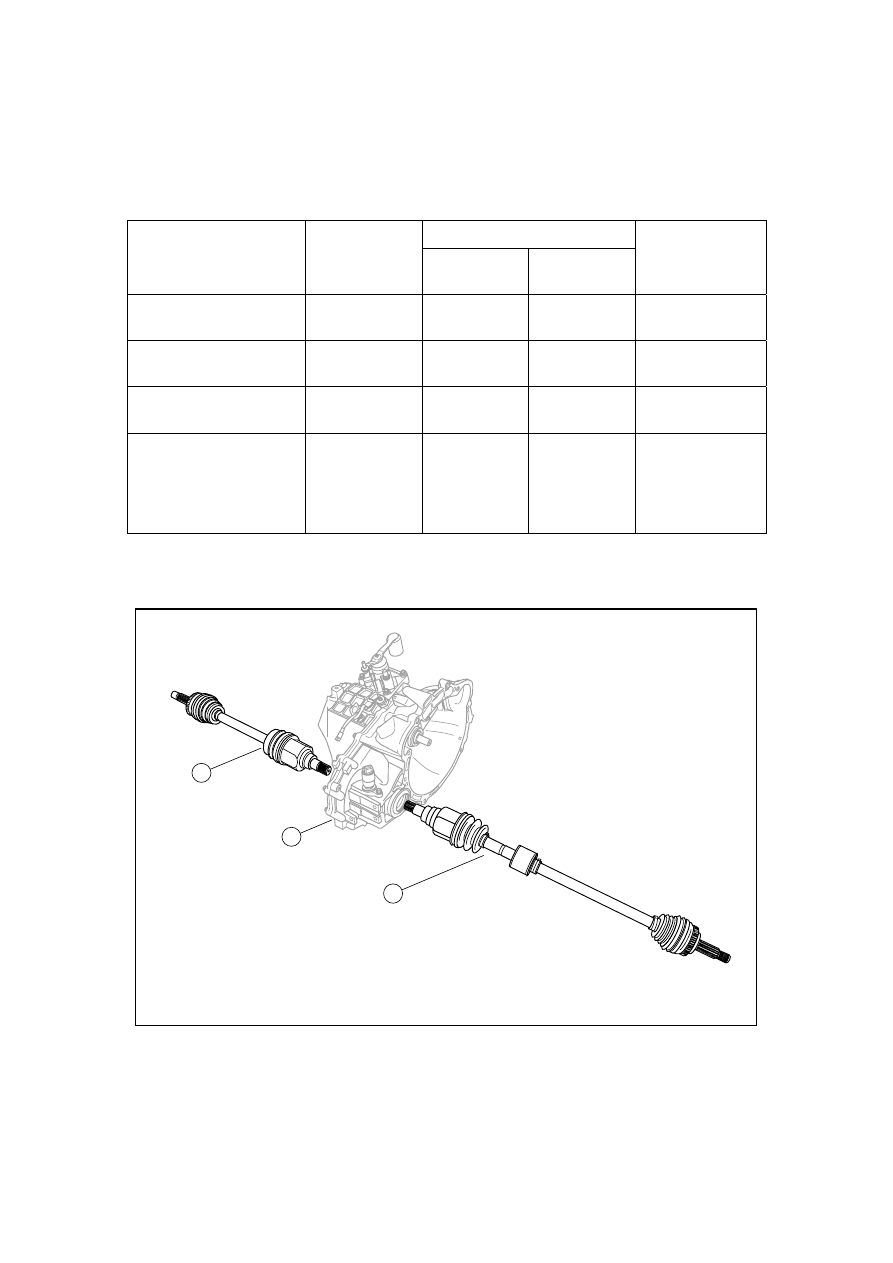

5.3.2 Disassemble drawings

5.3.2.1 Disassemble drawings

1

2

3

NL05-2002b



1.

Left drive shaft

2. Transmission



3. Right

drive

shaft





1513

5.3.3 Diagnostic information and procedures

5.3.3.1 Fault symptom table

Symptoms Suspected

parts

Referance

Noise (front drive shaft)

Inner or outer ball joint

（worn）

3.3.7.6 Abnormal sound during driving
condition and 5.3.4.2 replacement of
drive shaft
