3.5.4 Component position

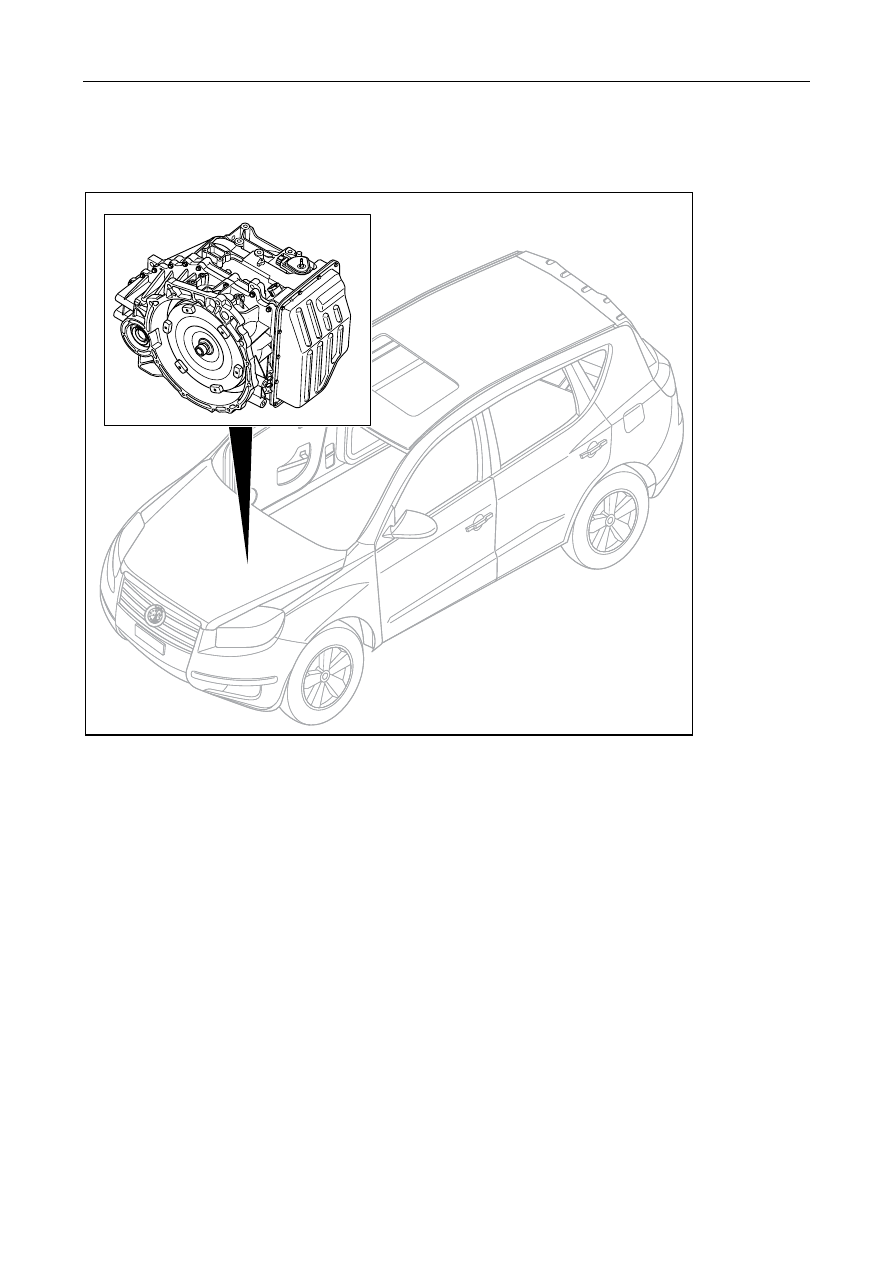

3.5.4.1 Automatic transmission assembly position

NL03-1004e



1263






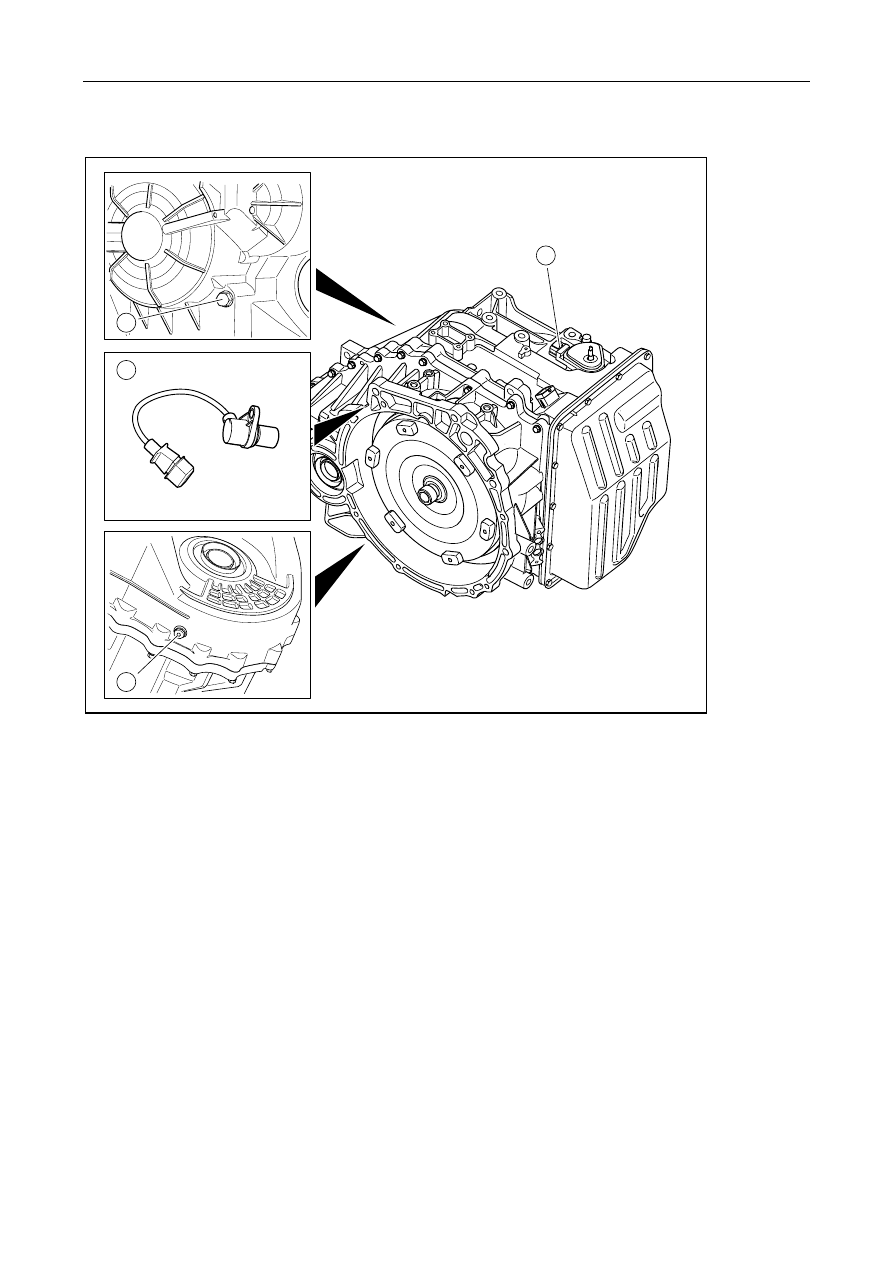

3.5.4.2 Automatic transmission sensor position

4

2

3

1

GC03-1002c



1. Oil

drain

plug

2. Speed

sensor

3.  Check bolt of oil level (filler)

4. Gears

switch

1264

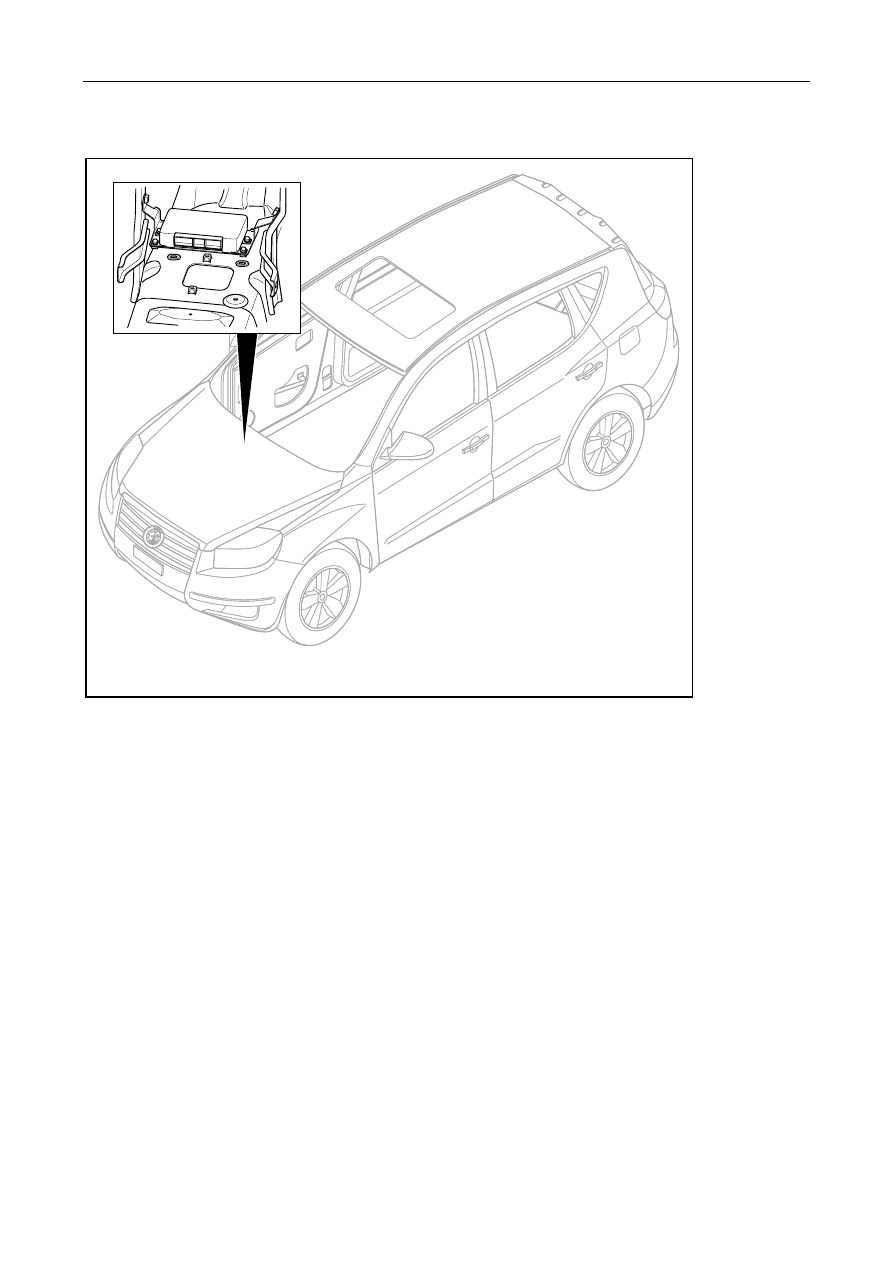

3.5.4.3 Automatic transmission control module position

NL03-1005e



1265






3.5.5 Electrical schematic diagram

3.5.5.1 Diagnostic schematic diagram

变

速

器

控

制

单

元

1. 自动变速器输入转速

自动变速器输出转速

2.
3. 加速踏板位置
4. 档位位置
5. 发动机转矩
6. 发动机转速
7. 自动变速器油温
8. 制动踏板位置
9. 发动机油温
10.发动机冷却液温度
11.工作环境温度
12.大气压力

1. 档位控制
2. 电磁阀控制
3. 故障安全操做
4. 组合仪表
5. 发动机转矩减少请求

SL02-0029c



1.  Auto-transmissioninput speed
2.  Auto-transmissionoutput speed
3.  Acceleration pedal position
4. Gear

position



5. Engine

torque

6. Engine

speed



7. Auto-transmissionoil

temperature

8.  Brake pedal position
9.  Engine oil temperature
10.  Engine Coolant Temperature
11. Working environment

Temperature

12.  Big pressure force

1. Bear

control



2. Electromagnetic

valve

control

4.  Faultwith safety operated
5.  Combination instrument
6.  Engine torque reducing

request



Transmissi

on

con

trol unit



1266
