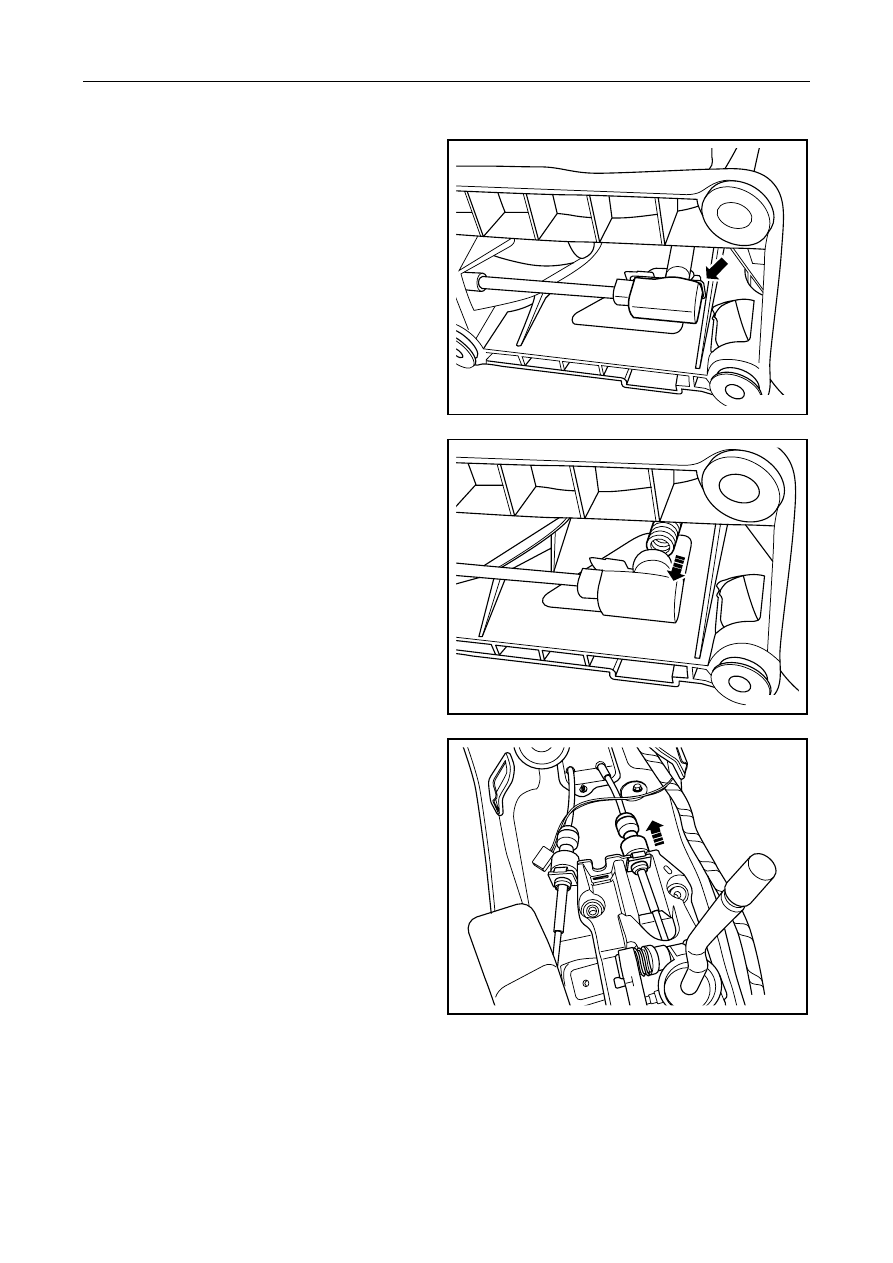

6.  Snap spring move into both sides by straight

screwdriver.



NL03-0152b

7.  Take out shift lever cable



NL03-0153b

8.  Take out fixing bushing of shift lever cable.

Notes: Selecting lever cable hardly poke up, and then
dismantle the selecting lever cable, black fixing
bushing is as a whole was intalled on the cable.



NL03-0154b



1239






Installation procedure::

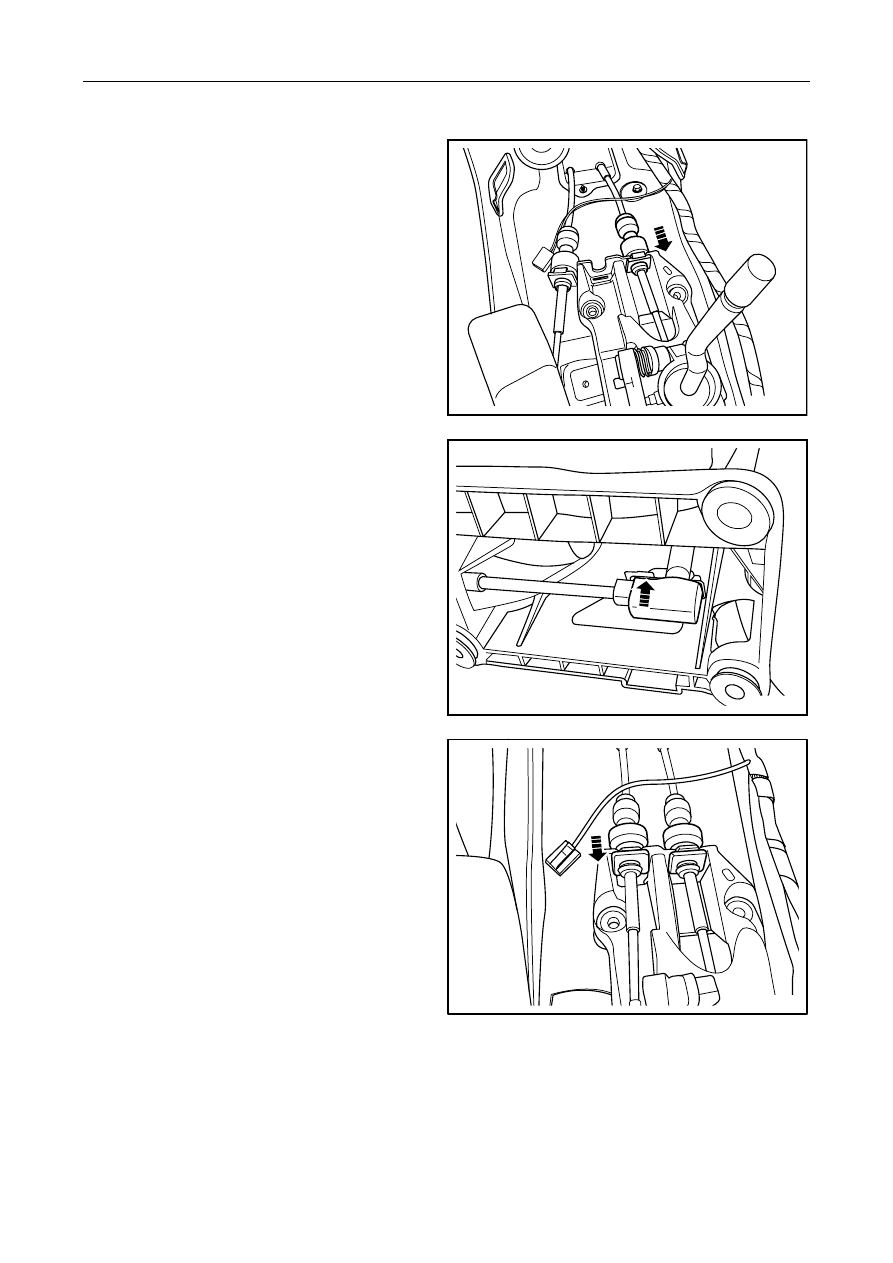

1.  Install fixing sleeve of shift lever cable .pushed

down hard enough.



NL03-0155b

2.  Press shift lever cable into under the control

lever, and confirm it was installed in the correct
position.



NL03-0156b

3.  Install the fixing bushing of shift lever cable,

press down it.



NL03-0157b



1240

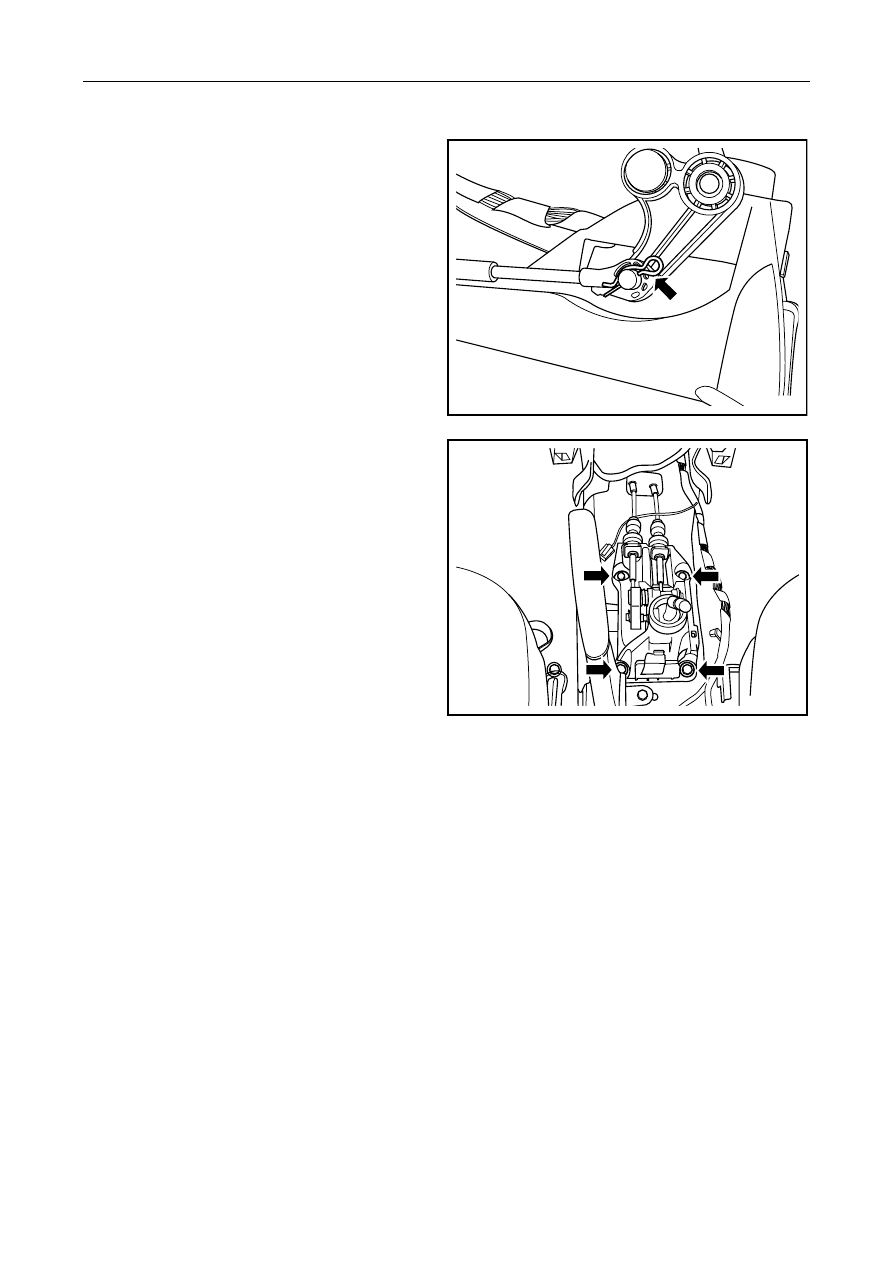

4.  Install plug of selecting lever cable, press down

downward it.



NL03-0150b

5.  Install and tighten manual shifter assembly fixing

bolt, at the same time, confirm ed shift operation
is normal.

Torque :25Nm(Metric) 18.5lb-ft(English system)

6.  Install the auxiliary instrument panel.

7.  Connect the battery negative cable.



NL03-0149b

1241




3.5 DSI Automatic transmission

3.5.1 Specifications

3.5.1.1 Fastener specifications

Torque range

Fastener name

N.m ( Metric system)

English system (lb-ft)

Check plug of transmission oil level

25―30 18.4―22.1

Connection of front cooling pipe and transmission

Max.13

Max.9.6

Connect rear cooling pipe with transmission

Max.13

Max.9.6

Connecting bolt of torque convertor and drive plate

40―42 29.5―31.0

Nut was connect the selecting rod of transmission and

cross shaft

14―20 10.3―14.8

Nut of transmission oil tray of transmission

7―8 5.1―5.9



3.5.1.2 Automatic transmission fluid specification

Items Specified

sealant

Automatic transmission fluid (ATF)

Fuchs FES 209-3292



3.5.1.3 Relation of temperature sensor resistance and temperature for automatic transmission fluid

Temperature ( ) /( )

℃

℉

 Min.

resistance(kΩ) Max.

resistance(kΩ)

-40／-40

1467 1896

-30／-22

778.4 984.2

-20/-4 430.7 533.9

-10/14 247.3  301.1

0/32 146.8 175.7

10/50 89.95  106

20/68 56.74 65.86

30/86 36.76 42.10

1242
