3.4.5 Disassemble drawings

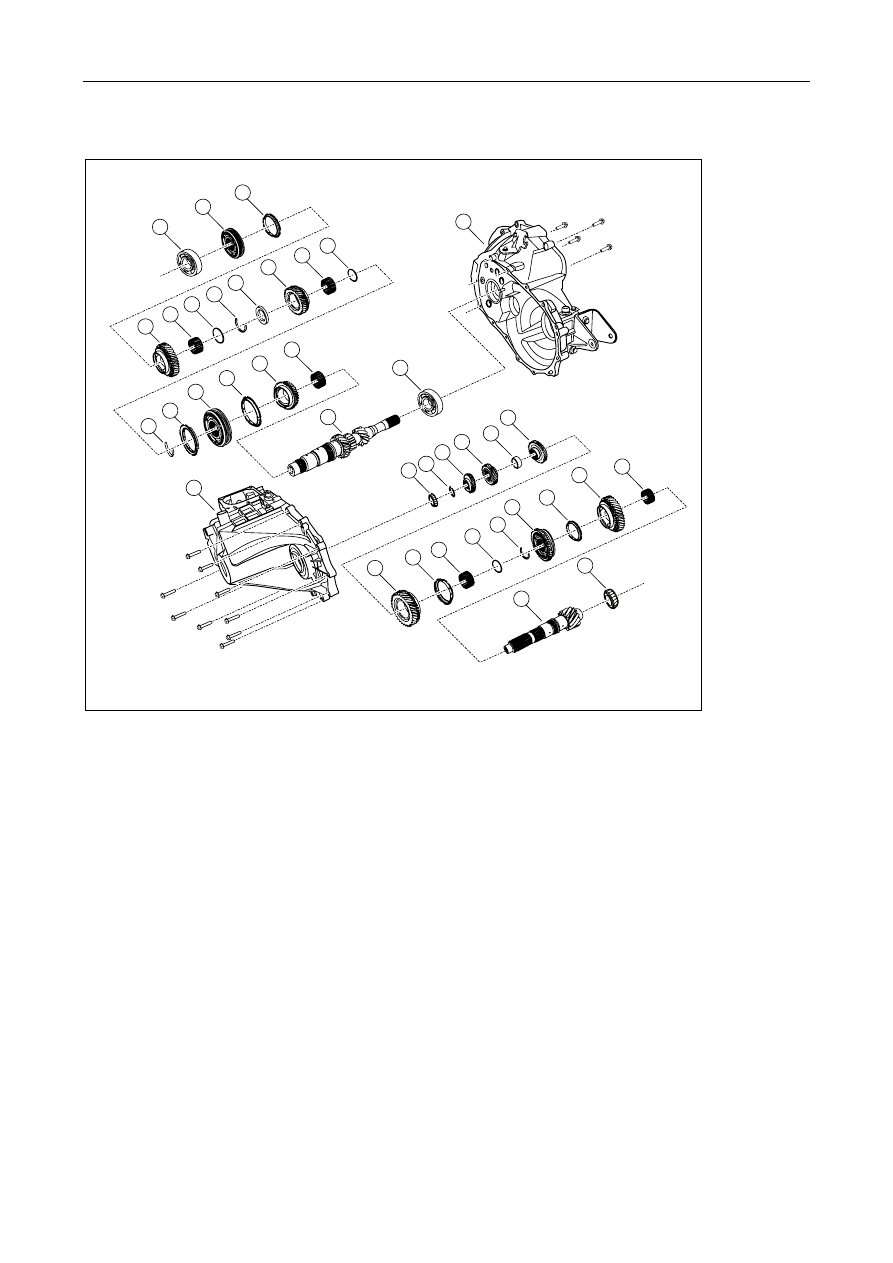

3.4.5.1 Part disassemble drawing of gear module and gear box

20

19

18

10

11

12

13

14

15

16

17

4

3

37

35

34

33

32

31

1

38

30

28

27

26

25

24

23

21

22

29

36

2

5

6

7

8

9

FE03-2011b



1.  Front-end housing of transmission

2.  Input shaft front end bearing

3. Input

shaft

4.  3rd speed gear bearing

5.  3rd speed gear

6.  3rd speed synchronizer

7. 3rd/4th

speed

synchronizer

8.  4th speed synchronizer

9.  3rd/4th speed synchronizer snaps spring

10.  4th speed gear bearing washer

11.  4th speed gear bearing

12. 4th speed gear

13.  4th speed gear retaining ring

14.  4th speed gear snap spring

15.  5th speed gear bearing washer

16.  5th speed gear bearing

17. 5th speed gear

18.  5th speed synchronizer

19.  5th speed synchronizer

20.  Input shaft rear-end bearing

21.  Front end bearing of main shaft

22. Main shaft

23.  1st speed gear bearing

24.  1st speed gear

25.  1st speed synchronizer

26.  2nd speed synchronizer

27.  1st/2nd speed synchronizer snap spring

28.  2nd speed gear bearing gasket

29.  2nd speed gear bearing

30.  2nd speed synchronizer

1171




31.  2nd speed gear

32.  3rd speed output gear

33.  Bushing of 3rd/4th speed output gear

34.  4th speed output gear

35.  5th speed output gear

36.  5th speed output gear snap spring

37.  Main shaft rear-end bearing

38.  Rear end-housing transmission

1172






1173




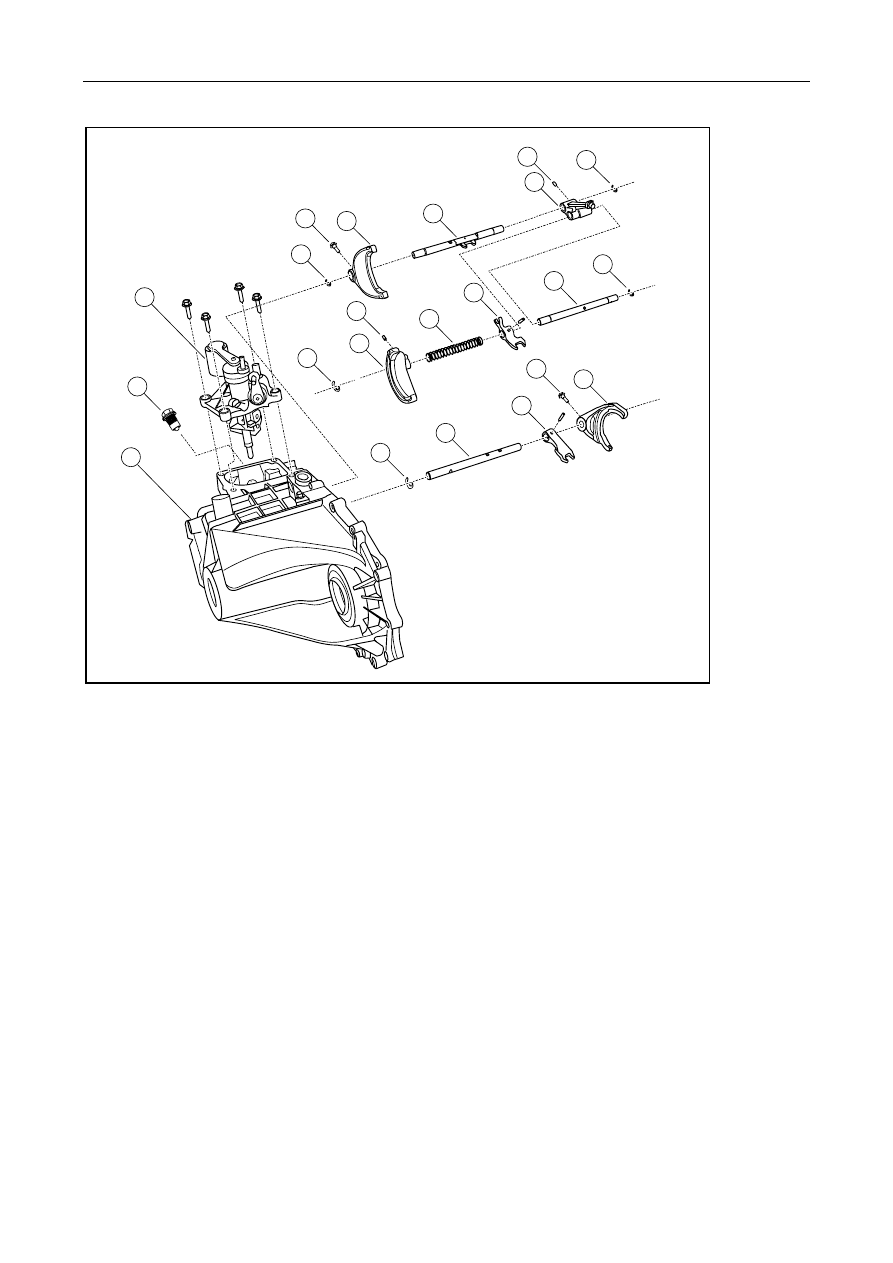

3.4.5.2 Disassembly drawing of control mechanism and fork module

22

8

6

7

5

4

9

10

11

12

15

13

14

20

19

18

16

17

3

2

1

21

FE03-2012b



1.  Gear shift mechanism

2.  3rd/4th speed fork shaft front end snap spring

3.  3rd/4th speed and mounting sleeve of 5th reverse

4. Interlock

pin

5.  3rd/4th speed fork shaft

6. 3rd/4th

speed

fork

7.  3rd/4th speed fork fixing screw rod

8.  3rd/4th speed fork shaft rear-end\snap spring

9.  5th reverse gear fork shaft front end snap spring

10.  5th speed reverse fork shaft

11.  5th reverse gear mounting bushing



12.  5th speed fork spring

13. Interlock pin

14.  Rear end snap spring of 5th reverse gear fork shaft

15.  5th speed fork

16.  1st/2 nd speed gear fork

17.  1st and 2nd fork fixing screw rod

18.  1st/2nd speed installing bushing

19.  1st/2nd speed fork shaft

20.  1st fork shaft rear-end\snap spring

21. Transmission rear housing

22.  Self-lock bolt of shift shaft



1174
