z  Bearing internal wear, deformation, indentation in bearing ring; micro-abrasive entering into the bearing and

its seat ring; foreign matter entering into the bearing and the seat ring is locked; bearing and its seat ring due
to wear and tear become loose; and all of these will result in noise and thus make the system unable to work.

1115




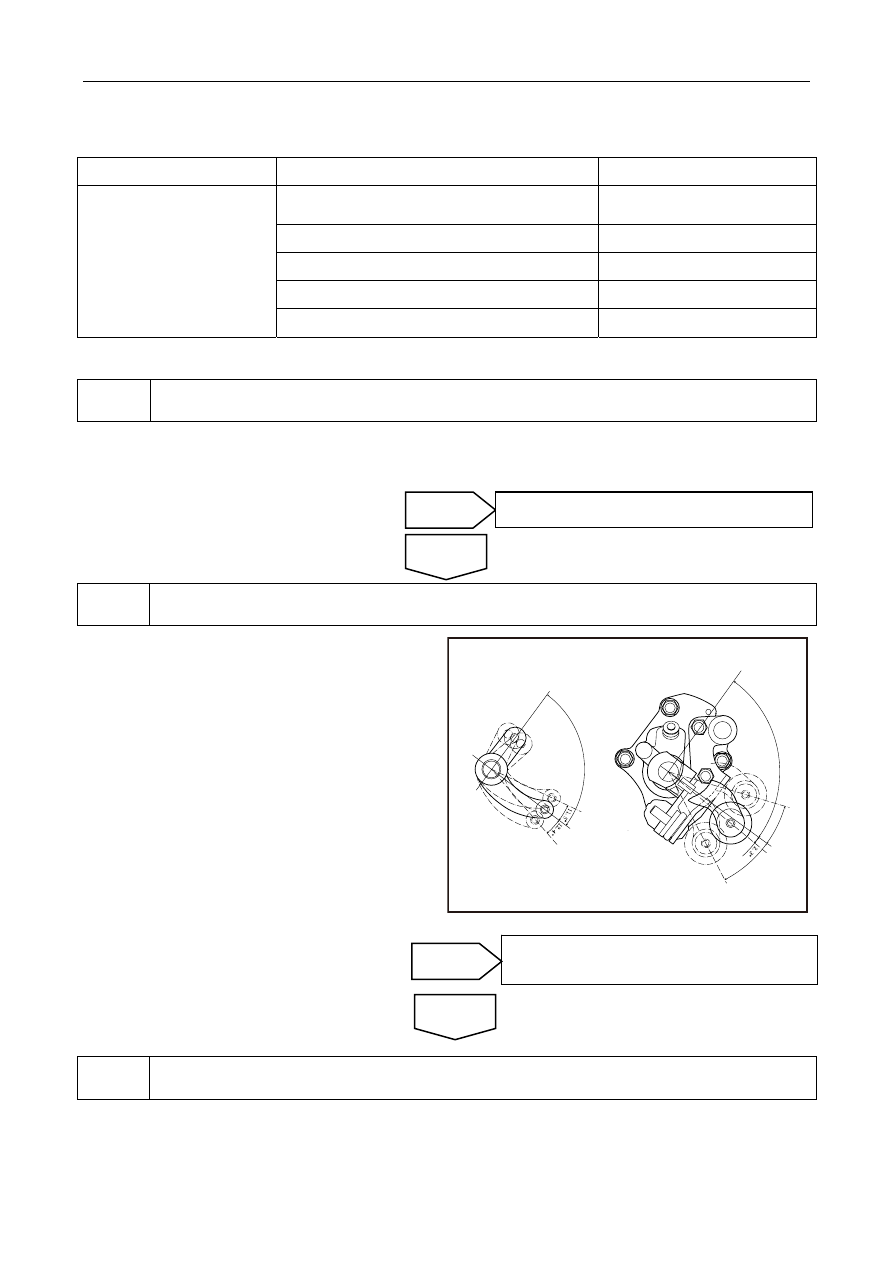

3.3.5.3 Hard to shift

The table below describes possible fault positions. Check each part, and replace them if necessary.

Symptoms Suspected

parts  Referance



1.  Clutch

3.2 Clutch system

2.  Transmission gearshift lever

3.3 Manual transmission

3.  Transmission shift control guy wire

3.3 Manual transmission

4.  Transmission shift control mechanism

3.3 Manual transmission

Hard to shift

5.  Faulty gear or synchronizer

3.3 Manual transmission

Diagnostic procedures:

1

Check the transmission shift lever operation.

A. Engine

stopped.

B.  Shift rod hard to engage or disengage gears.







2

Check shift control mechanism    shift force and travel.

A.  Operate the shift lever. Shifting force is 20~30N

(4.5~6.7 LB). Transmission shift control travel
should meet the range shown in the figure .



9

0

°

9

0

°

23

°

23°

GC03-0023b









3

Check transmission shift lever shift force and travel

A.  Disconnect transmission shift control guy cable and transmission control.

B.  Operate the shift lever. Check if the shift control cable can stretch freely and easily.

Repair or replace worn transmission shift
control assembly or the fork

Yes

No

Go to step 6

Yes

No

1116




C.  Transmission shift lever selectional force is <8 N (1.8 LB), shifting force is<4 N (0.9 LB). Transmission shift

control travel should meet the range shown in the figure .







4

Inspect transmission shift control cable movement.

A.  Disconnect the transmission shift lever and the transmission control guy cable.

B.  Check if the transmission control guy cable is difficult to stretch or broken.









5

Replace transmission shift lever

A.  Whether tranmission shifting problem is resolved.







6

Inspect the clutch

A.  With the engine running, transmission is placed in neutral gear.

B.  Step on the clutch pedal to the end, check if the lever can easily engage or disengage the reverse gear.









7

Check fault position

A.    Step on the clutch pedal to the end. Try each forward gear to identify the faulty gear.

B.    Disassemble the transmission. check if    the faulty gear synchronizer or gear are damaged.

C.    Replace the synchronizer or the gear

D.  Make sure that the repair work is finished.





8

The system is normal.

Check clutch,
Check or replace reverse

Adjust or replace the shift control cable .
Repair or replace the transmission shift
control assembly or fork.

Replace the transmission shift control cable.

The system is normal.

Yes

No

Yes

No

Yes

No

Yes

No

Next

1117




3.3.5.4 Out of gear

The table below describes possible fault positions. check each part, and replace them if necessary.

Symptoms Suspected

parts

Referance



1. Engine

mount

2.7.8.9 Engine supporting seat

replacement

2.  Transmission gearshift Lever

3.3 Manual transmission



3.  Transmission shift control guy wire

3.3 Manual transmission

4. Transmission

shift

control



mechanism

3.3.6 Dismantle and installation

Jumping out of gear

5.  Gearshift fork and lock mechanism

3.3.6 Dismantle and installation

Diagnostic Procedures:

1

Check the transmission and the engine support

A.  When engine is running, whether there is serious jitter.

B.  Serious jitter will cause the engine stall.









2

Check transmission shift control system.

A.  Whether the connection between transmission shift control guy cable and the transmission shift control

mechanism is firm.

B.    Whether the connection between the shift lever and the transmission control guy cable is firm.







3

Check transmission gear self-locking nut

Tighten or replace the transmission and engine
support.

Yes

No

No

Yes

Tighten or replace the transmission or
engine support control lever
