Inspection Procedure:

1.  Inspect all oil pump parts for

worn and torn.

2.  Apply clean engine oil to all oil

pump parts.

Precautions:

A:  Apply lubrication grease to the

oil pump gear chamber in order
to ensure initial oil pump
lubrication.

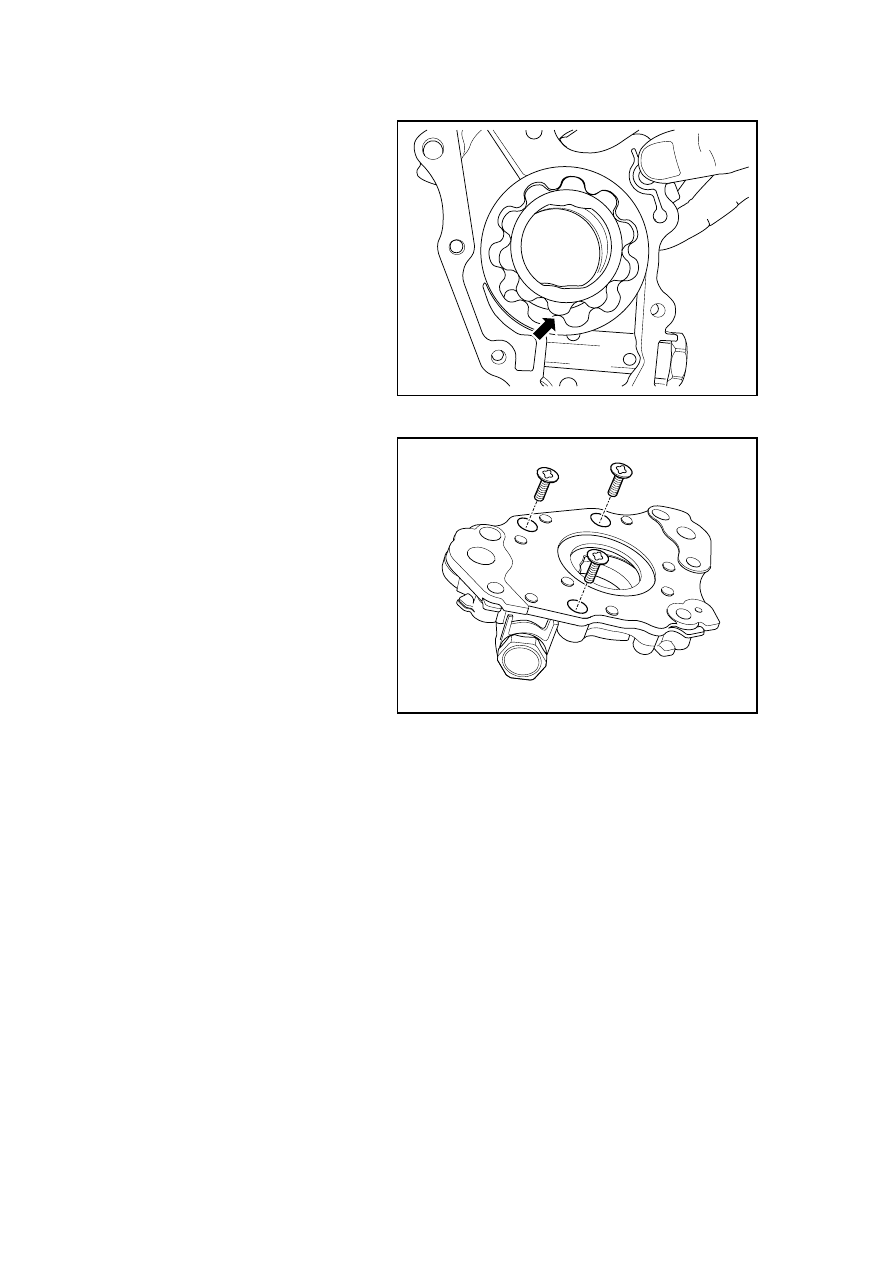

B.  When :install engine oil pump

gear . shall aim at reference
position .

FE02-0370b

3.  Install oil pump rear cover, and

tighten connecting bolts.

FE02-0371b

1075

2.14.8.3 Replacement of Oil Pan

Dismantlement Procedure

Warning: Refer to "Warning on
Battery Disconnection" in
"Warnings and Precautions".

Warning: Refer to Warning on
Vehicle Lifting and Jacking in
Warnings and Precautions.

1.  Disconnect the battery negative

electrode cable. Refer to 2.11.8.1
Battery Disconnection.

2. Lifting

and

Jacking

Vehicle

3.  Loosen oil drain bolt of engine

oil reservoir, and drain
lubricating oil from engine
crankcase.

FE02-0372b

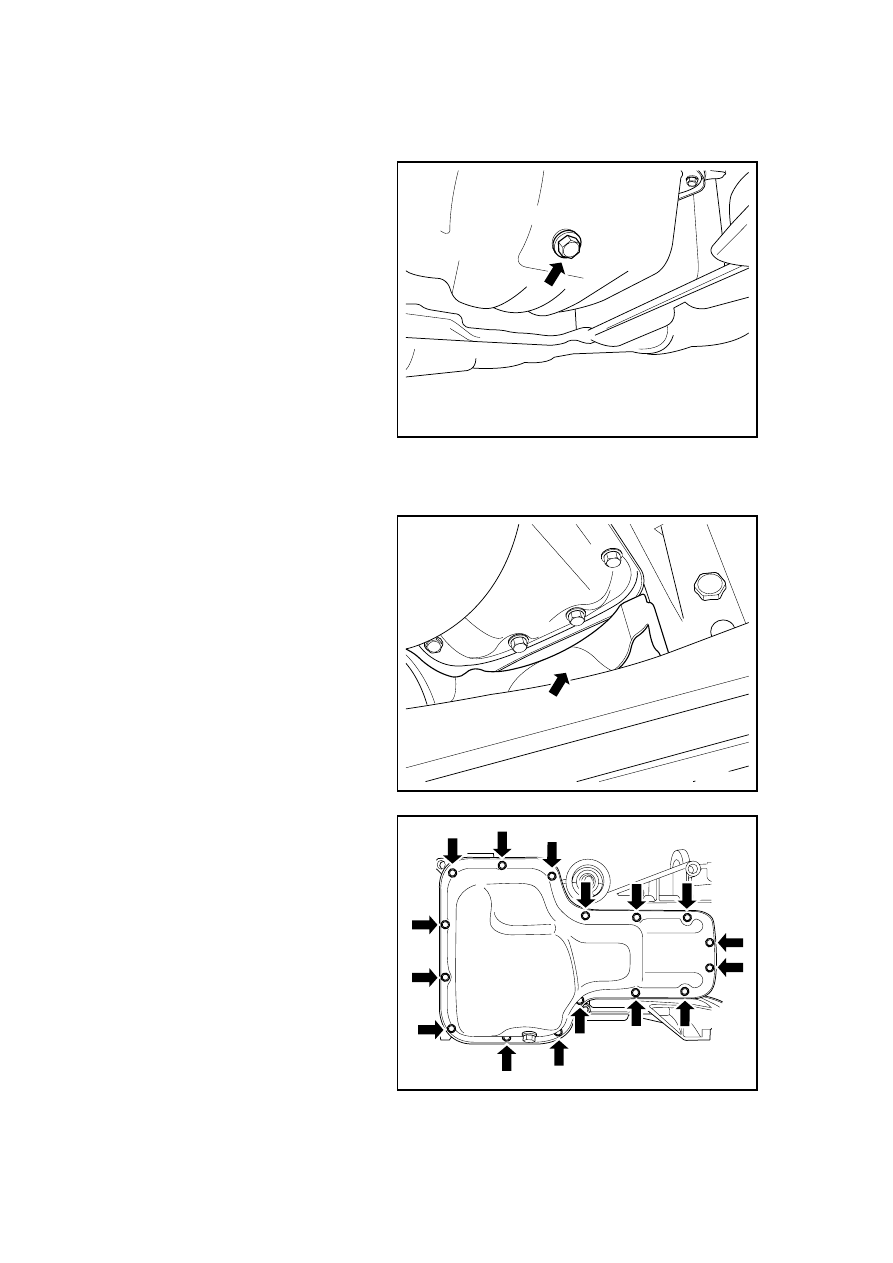

4.  Dismantle anti-dust plate of

crankshaft case.

FE02-0373b

5.  Dismantle the fixing bolts and

nuts of oil pan.

FE02-0374b

1076

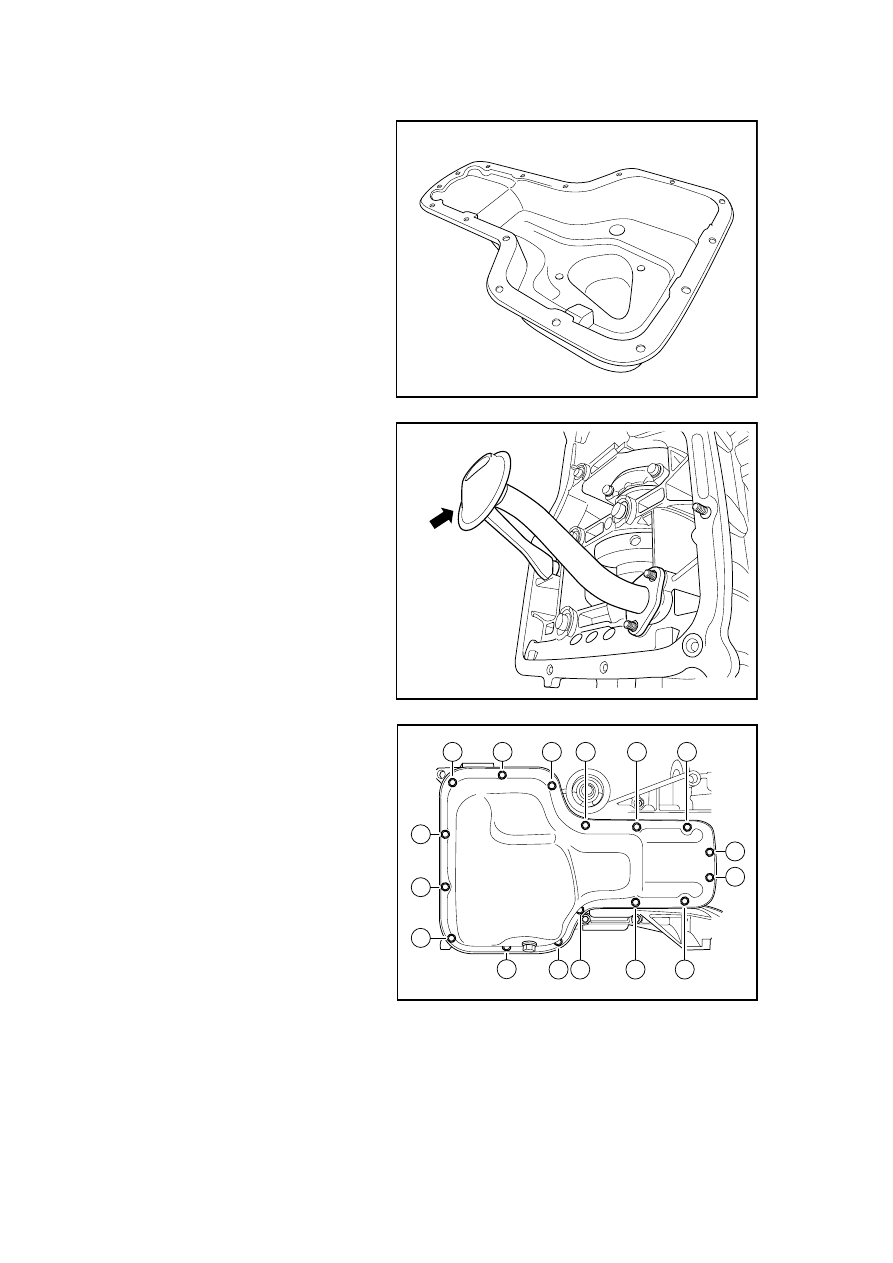

6.  Dismantle the oil sump from the

cylinder body.

FE02-0375b

Installation Procedure:

1.  Inspect and clean the strainer

before installing the oil pan.

FE02-0376b

2.  Clean combination surface of oil

reservoir and cylinder.

3.  Apply sealant uniformly on

engine oil reservoir disc.

4.  Install oil reservoir, and tighten

16 fixing bolts and nuts
according to the sequence shown
in figure.

Torque

：

9N.m(metric )

6.7lb-ft(English system)

1

11

6

14

8

4

16

10

9

5

3

12

15

13

7

2

FE02-0377b

1077

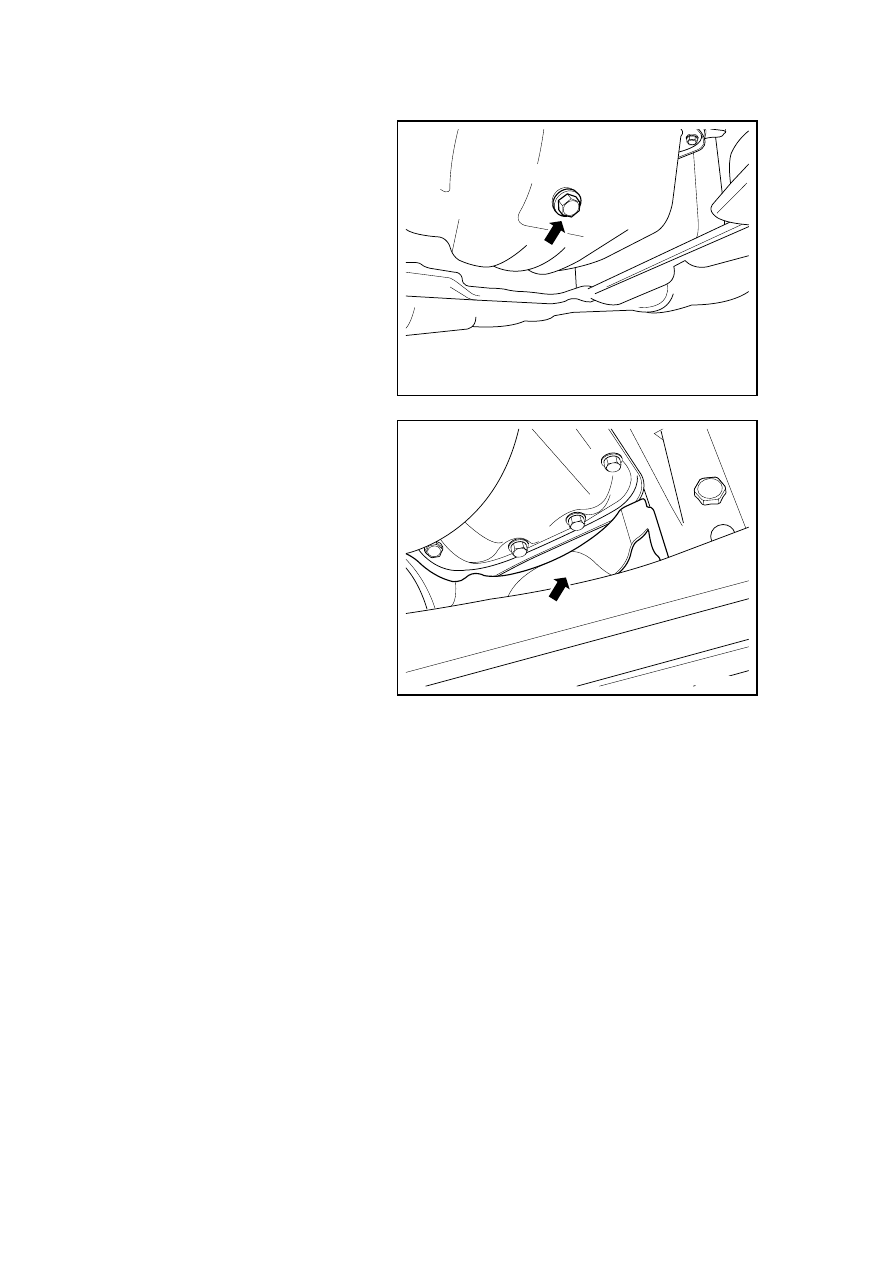

5.  Install the crankcase dust guard.

FE02-0372b

6.  Install and tighten the oil

reservoir disc refueling bolt.

Torque

：

9N.m(metric )

6.7lb-ft(English system)

FE02-0373b
