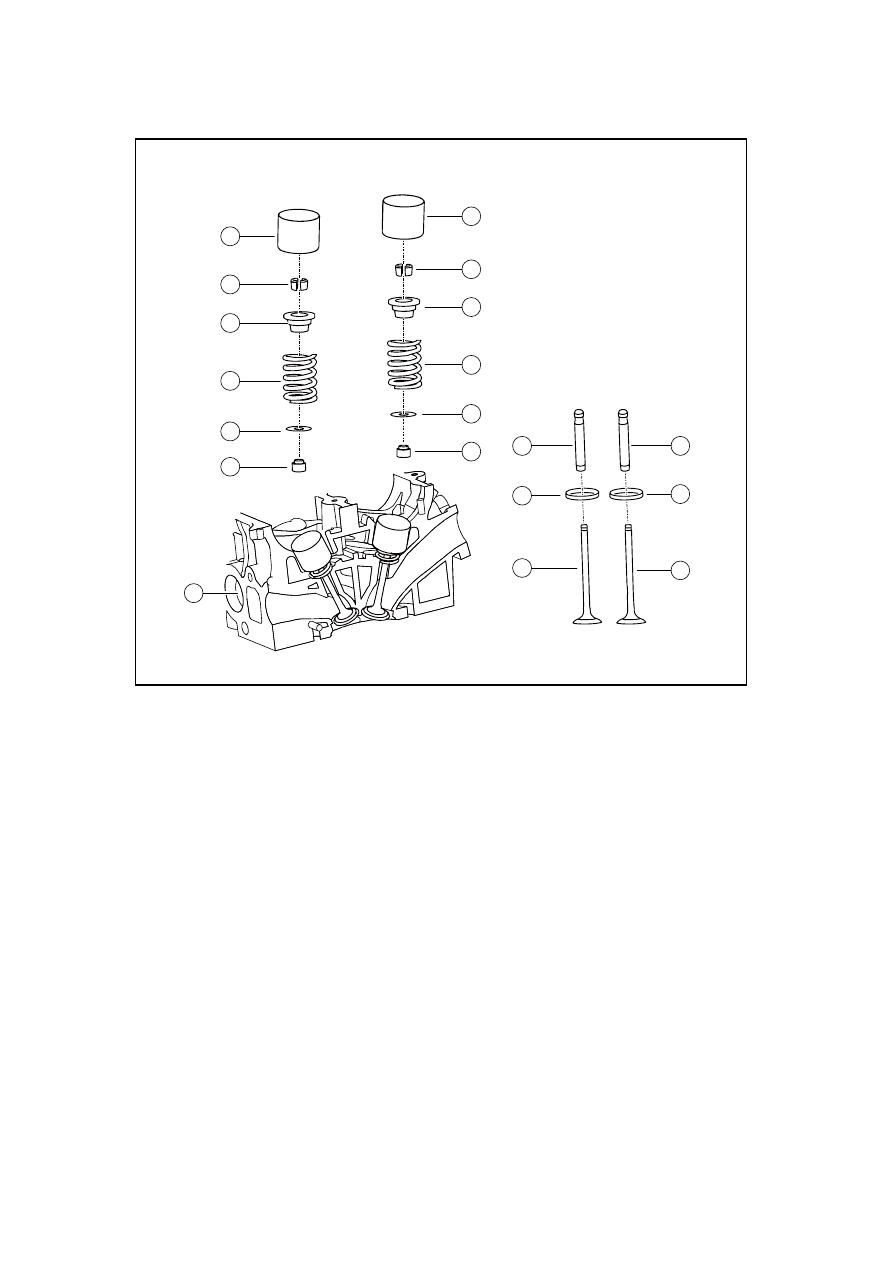

2.13.5.3 Cylinder Hood

12

11

10

9

8

6

4

2

7

19

18

17

5

3

1

16

15

14

13

FE02-2071b

1. Exhaust

valve

2. Intake

valve

3.  Exhaust valve seat ring



4.  Intake valve seat ring

5. Exhaust

valve

duct

6.  Intake valve duct

7.  Intake valve oil seal

8.  Intake valve spring gasket

9. Intake

valve

spring

10.  Intake valve spring seat

11.  Intake valve locking plate

12.  Intake valve tappet sleeve

13.  Exhaust valve tappet sleeve

14.  Exhaust valve locking plate

15.  Exhaust valve spring seat

16. Exhaust valve spring

17.  Exhaust valve spring gasket

18.  Exhaust valve oil seal

19. Cylinder Hood



943

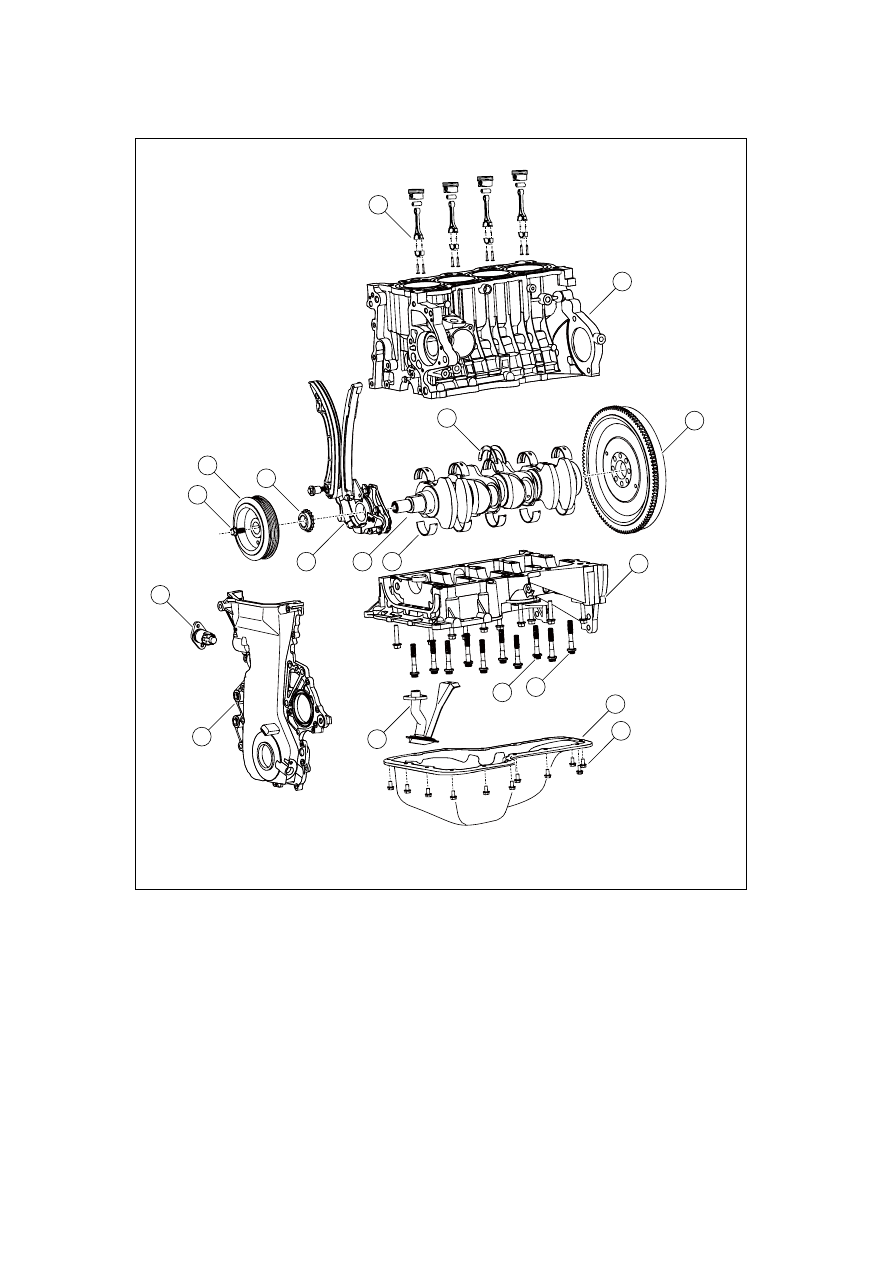

2.13.5.4 Cylinder Block



8

4

3

2

9

13

15

14

16

10

1

18

7

12

17

11

6

5

FE02-2072b

1. Piston

2. cylinder

3. flywheel

4. Crankcase

body

5.  Crankcase body fixing bolt

6.  Crankshaft bearing tightening bolt.

7. Suction

filter

8. Oil

pan

9.  Oil pan fixing bolt

10.  Crankshaft thrust piece

11. Crankshaft bearing

12. Crankshaft

13. Timing chain tensioner

14.  Crankshaft belt disc tightening bolt

15. crankshaft belt disc.

16.  Crankshaft timing chain wheel

944

17.  Engine lubricating oil pump

18.  Timing chain cover

945

2.13.6 Electrical schematic diagram

FE02-2073b



Throttle position (TPS) sensor

Crankshaft position (CKP) sensor

Camshaft position (CMP) sensor

Air intake pressuretemperature

sensor

Speed signal (VSS)

Coolant temperature sensor(ECT)

Engine control

module

VVT electromagnetic valve

946
