Step 9



Replace ECM

Refer to 2.12.7.11 Crankshaft Position Sensor (CKP) Learn to carry out the crankshaft position
sensor learn after replacing the ECM.



Step 10

  Use fault diagnosis tester to confirm whether the DTC Code is stored again.

(a)  Connect the fault diagnosis tester to the diagnostic interface.

(b)  Turn ignition switch to ON position.

(c)  Clear DTC code.

(d)  Start and run the engine at idle speed to warm up the engine for at least 5 min.

(e)  test the vehicle on the road for at least 10 min.

(f)  Read control system DTC code again to confirm that the system has no DTC code.



5. Troubleshooting

Refer to 2.10.7.2 “Replacement of Crankshaft Position Sensor” to replace the crankshaft position
sensor.

Step 11



Troubleshooting

No

Refer to 2.12.7.3 Intermittent Fault
Inspection for intermittent fault.

Yes

Next

No

Repair the faulty part.

Yes

835

2.12.7.36 DTC P0340 P0341

1. DTC

description:

DTC  P0340

VCP Camshaft Position Sensor Status Diagnosis



DTC  P0341

VCP Target Wheel Diagnosis

Camshaft position (CMP) sensor is used to detect camshaft position, and is associated with the
crankshaft position. It sends signals to the engine control module (ECM) to determine the
upcoming fuel injection. Engine Control Module (ECM) also uses the camshaft position sensor
output to determine the camshaft to the crankshaft relative position to control the valve timing of
camshaft adjustment and conduct emergency operations.

Intake Camshaft position sensor circuit includes the following:

–  Reference Voltage: ECM provides a reference voltage to CMP sensor harness connector

EN15terminal C via ECM harness connector EN01 terminal No.70.

–  Signal Circuit: ECM receives signal voltage from CMP sensor harness connector EN15

terminal A via ECM harness connector EN01 terminal No.77.

–

ECM Low Reference Voltage Circuit: ECM provides a low reference voltage to CMP sensor
harness connector EN15 terminal B via ECM harness connector EN01 terminal No.74.

2.  Conditions For Setting DTC and The Fault Location:

DTC
Code

DTC Detection Strategy

Conditions For Setting The DTC
(Control Strategy)

Fault
Locations

P0340

ECM detects the engine
running but does not
receive the intake camshaft
position sensor signal

1.  ECM detects the engine running.

2. ECM detects the crankshaft

position sensor signal.

3.  The intake Camshaft position

sensor signal is lost.

P0341

ECM detects the engine
running, but receives a the
intake camshaft position
sensor signal and that does
not match calibration.

1.  ECM detects the engine running.

2. ECM detects the crankshaft

position sensor signal.

3.  ECM detected camshaft position

sensor signal does not match the
reference crankshaft position
sensor signal.

1. Sensor

Circuit

2. Sensor

3. The

intake

Camshaft
Signal
Wheel

4. ECM

836

3. Circuit

sketch

NL02-2121b

B

EN15

A

EN15

C

EN15

77

EN01

74

EN01

70

EN01

CAM1

V5RTN1

V5REF1

ECM

凸轮轴位置传感器



4. Diagnostic

Steps:

Note: Before carrying out this diagnosis step, observe the data list on fault diagnosis tester and
analyze the accuracy of the data, as these will help with quick diagnosis.

Step 1



Initial Inspection

(a)  Inspect the sensor harness connector EN15 whether there is loose or poor connection and so

on.

(b)  Inspect whether the sensor is installed correctly.

(c)  Inspect whether the sensor gap is normal.

Are these components normal?



Step 2



Measure sensor 5 V reference voltage.





No

Repair the faulty part. Go to step 9

Yes

Camshaft

position sensor

837

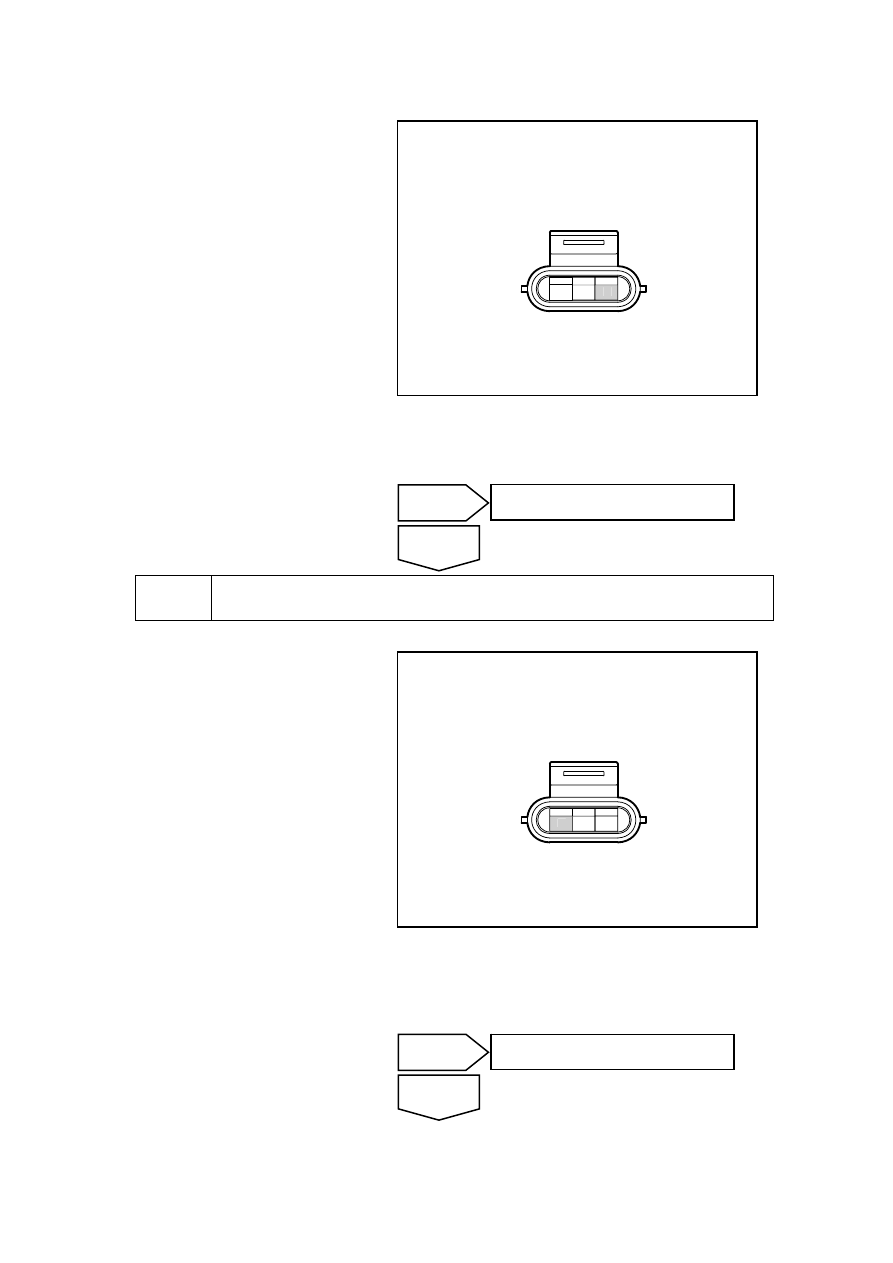

(a)  Rotated ignition switch to OFF

position .

(b)  Disconnect the intake camshaft

position sensor wiring harness
connector EN15.

(c)  Rotated ignition switch to ON

position .

(d) Measure voltage between the

intake camshaft position sensor
wiring harness connector EN15
terminal No.C and a reliable
ground.

Standard Voltage: 4.5-5.5V

NL02-2122b

A

B

C

EN15 凸轮轴位置传感器线束连接器

C

(e)  Connect the intake camshaft position sensor wiring harness connector EN15.

Is the value specified value?



Step 3



Measure Sensor Signal Circuit



(a)  Rotated ignition switch to OFF

position.

(b)  Disconnect the intake camshaft

position sensor wiring harness
connector EN15.

(c)  Rotated ignition switch to ON

position .

(d) Measure voltage between the

intake camshaft position sensor
wiring harness connector EN15
terminal A and a reliable ground.

Standard Voltage: 4.5-5.5V

e)  Connect the intake camshaft

position sensor wiring harness
connector EN15.

NL02-2124b

A

B

C

EN15 凸轮轴位置传感器线束连接器

A

Is the value specified value?



No

Go to step 7

Yes

No

Go to step 6

Yes

EN15 camshaft position sensor harness

connector

EN15 camshaft position sensor harness

connector
