2.9.8.3 Replacement of Oil Pan

Dismantlement Procedure

Warning: Refer to "Warning on
Battery Disconnection" in
"Warnings and Precautions".

Warning: Refer to Warning on
Vehicle Lifting and Jacking in
Warnings and Precautions.

1.  Disconnect the battery negative

electrode cable. Refer to 2.12.6.1
Battery Disconnection.

2.  Lifting and Jacking the Vehicle

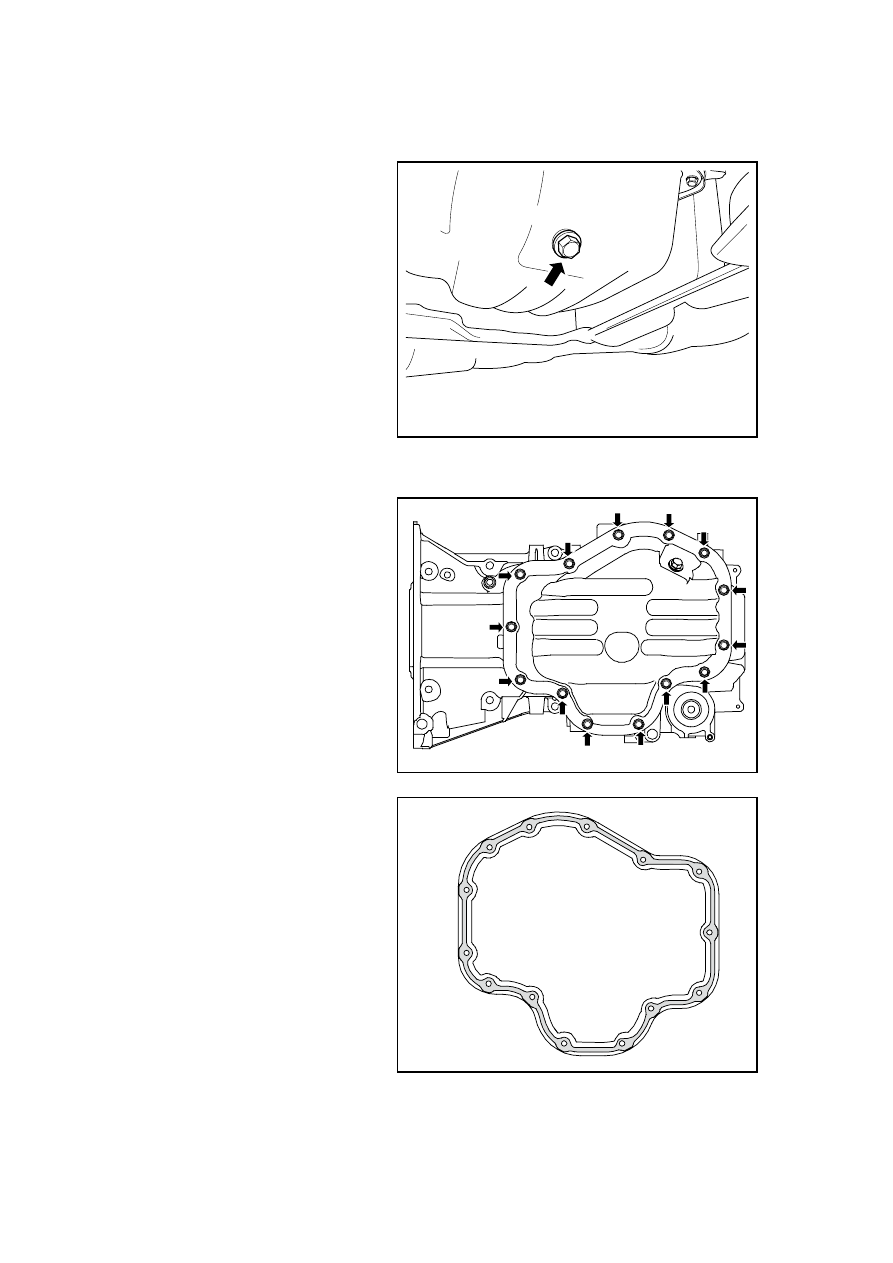

3.  Loosen oil drain plug of engine

oil pan, and drain lubricating oil
from engine oil pan.

FE02-0372b

4.  Dismantle the fixing bolts and

nuts of oil pan.

5.  Dismantle the oil pan from the

crankcase.

GC02-0111c

Installation Procedure:

1.  Inspect and clean the oil strainer

before installing the oil pan.

2.  Clean mating surface between oil

pa n and cylinder block.

3.  Apply sealant uniformly on new

oil pan.

GC02-0112c

603

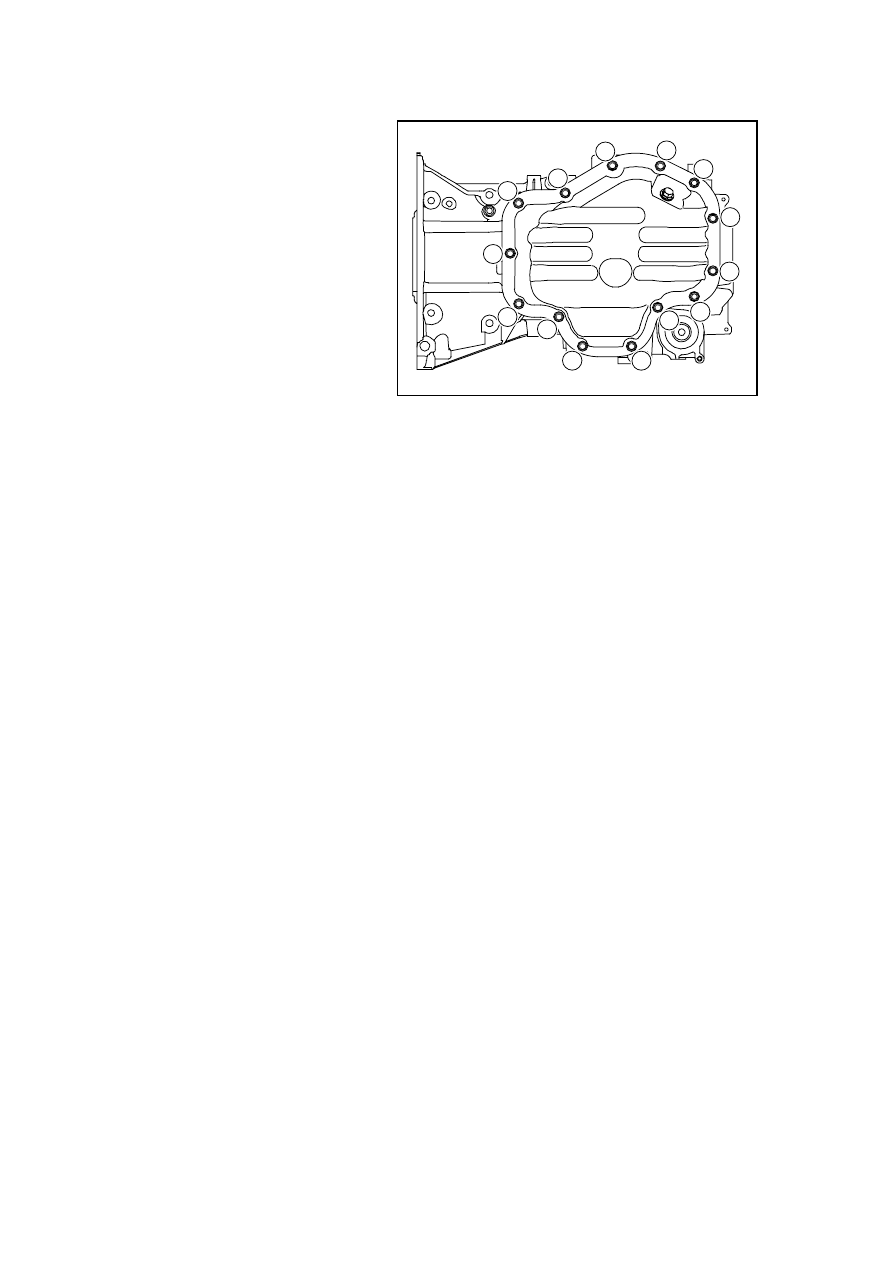

4.  Install the oil pan and tighten the

fourteen  fixing  bolts  and  nuts

according  to  the  sequence  as

shown in the figure.

5.  Install  oil  pan  purge  plug  screw

gasket and purge plug screw, and

tighten the purge plug screw.

Torque  :33～37N  .  m(Metric)  25～

28b-ft(English system)
6.  Install negative cable of battery.

14

12

10

8

6

4

2

13

11

9

7

5

3

1

GC02-0113c



604

Torque: 7～10N.m or 5～8lb-ft

2.9.8.4 Replacement of Oil Filter

Dismantlement Procedure

Warning: Refer to "Warning on
Battery Disconnection" in
"Warnings and Precautions".

Warning: Refer to Warning on
Vehicle Lifting and Jacking in
Warnings and Precautions.

1.  Disconnect the battery negative

electrode cable. Refer to 2.12.6.1
Battery Disconnection.

2. Lifting

and

Jacking

Vehicle

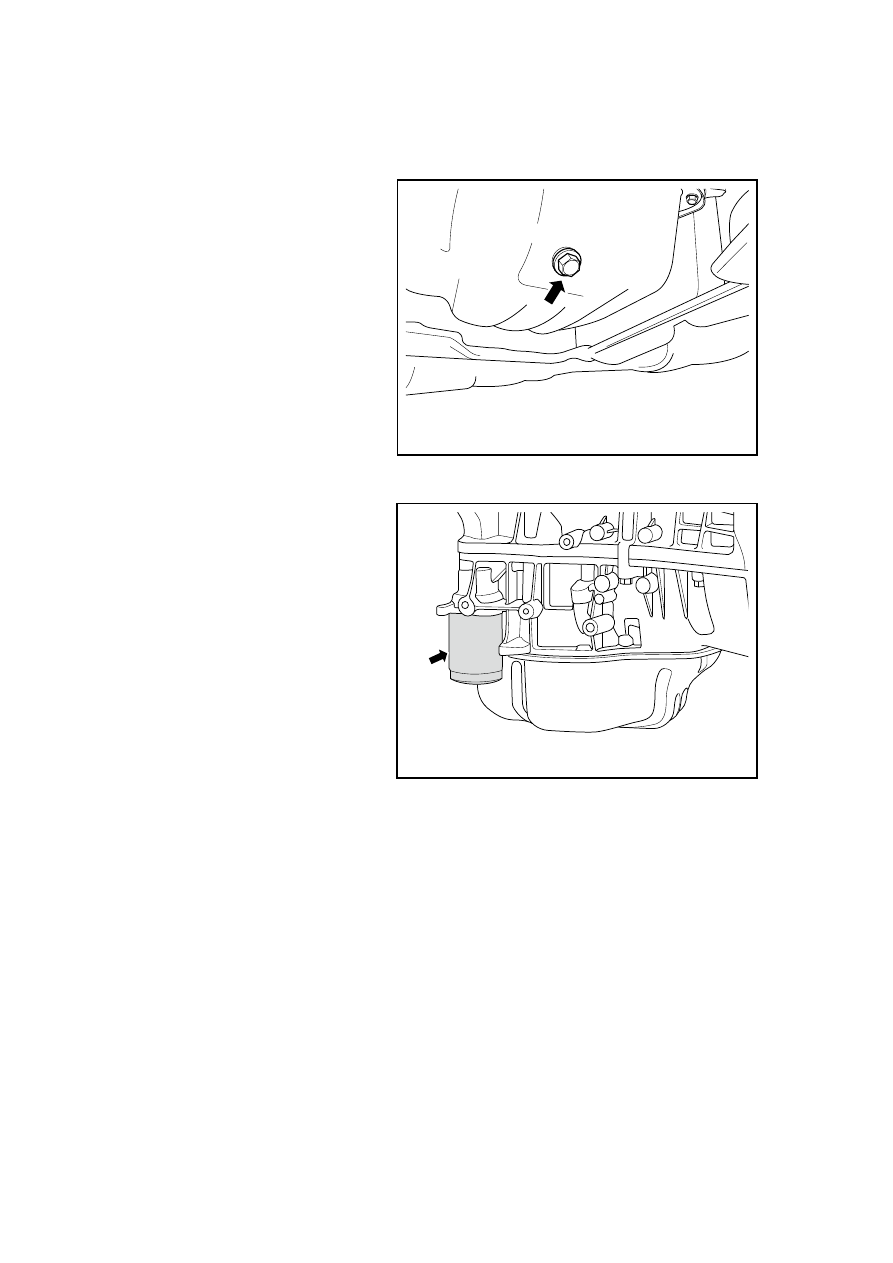

3.  Release the engine oil discharge

bolt of oil pan, discharge the
lubrication oil from the
crankcase.

FE02-0372b

4.  Dismantle the oil filter.

5.  Dismantle the oil filter adapter.

GC02-0115c

Installation Procedure:

1.  Install the oil filter adapter.

Torque :27～33N . m(Metric) 19～24b-ft(English system)

2.  Install the oil filter

3. Lower

the

vehicle.

4.  Fill the engine lubrication oil.

5.  Connect battery negative cable.

605

2.9.8.5 Replacement of Piston Oil Injector Components

Dismantlement Procedure

Warning: Refer to "Warning on
Battery Disconnection" in
"Warnings and Precautions".

1.  Dismantle the engine. Refer to

2.6.8.13 Replacement of Engine.

2.  Refer to 2.6.8.14 Replacement of

Cylinder Hood Assembly to
dismantle the cylinder hood.

3.  Dismantle the crank, refer to the

2.6.8.18 "Replacement of
Crankshaft"

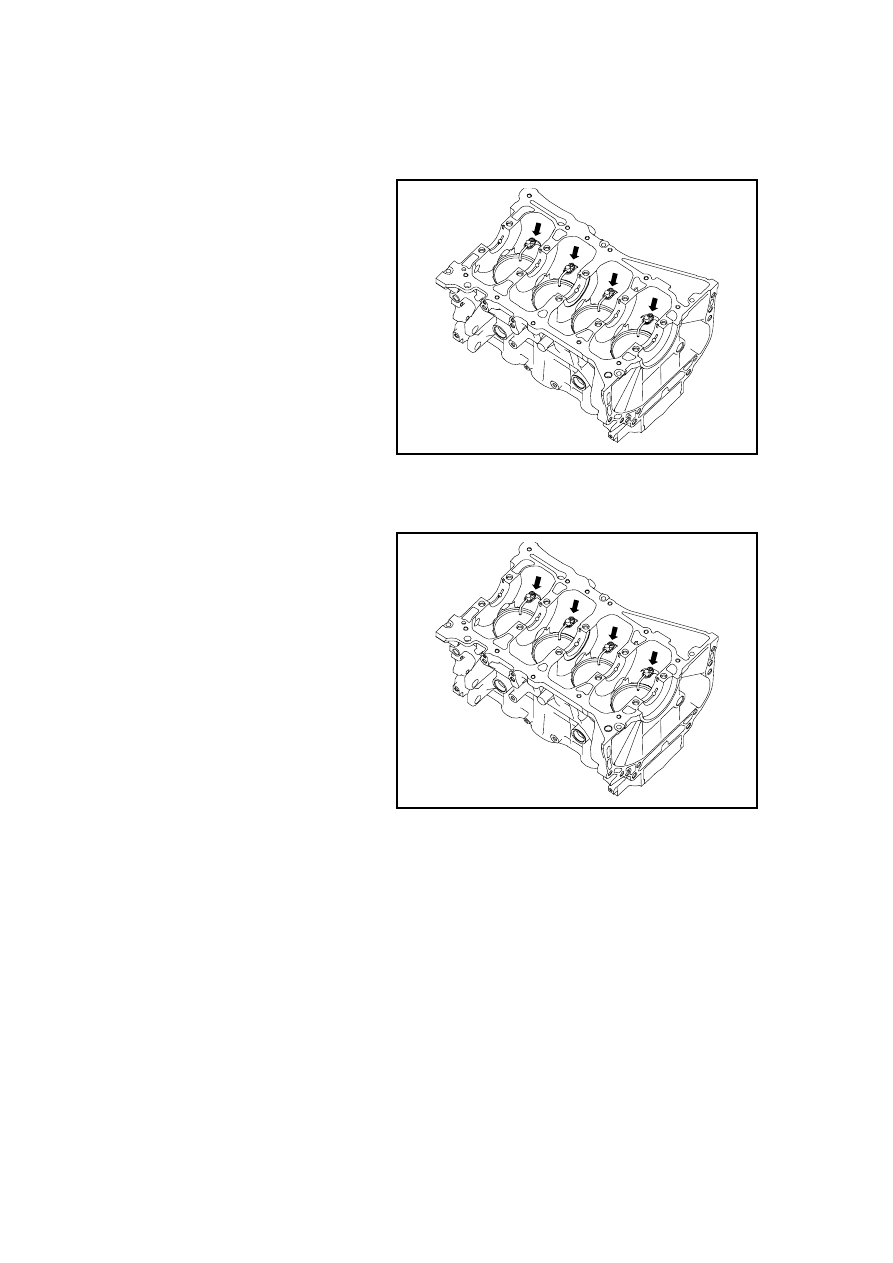

4.  Dismantle the fixing bolts of

piston fuel injector components.

5.  Dismantle the piston fuel injector

components.

GC02-0116c

Installation Procedure:

1. Install the piston injector

components into the cylinder
body piston injector orifice.

2.  Install the hexagon socket cap

head screws.

Torque :6 ～ 8 N . m(Metric)4 ～ 6
b-ft(English system)

3. Install

the

crankshaft.

4.  Install the cylinder hood.

5.  Install the engine assembly.

GC02-0116c
