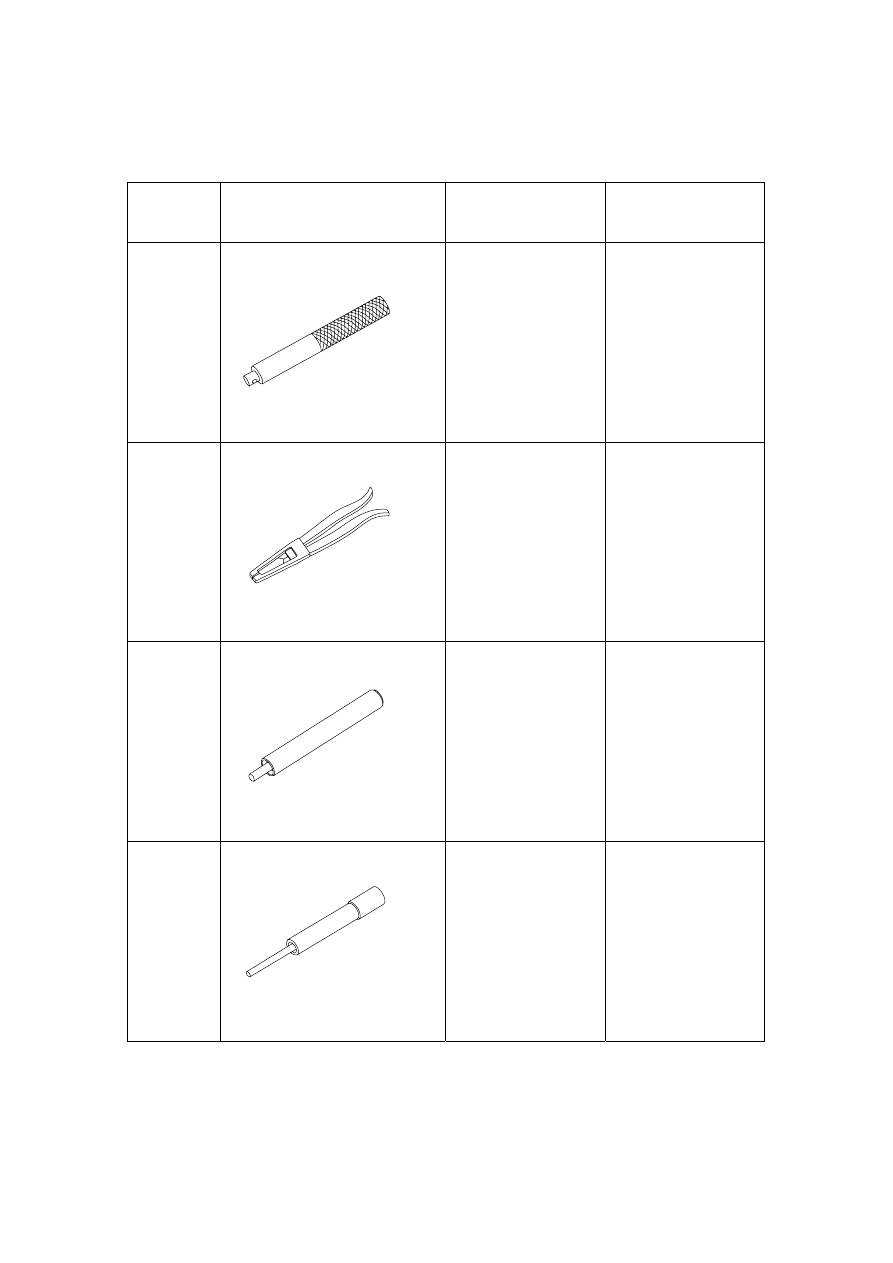

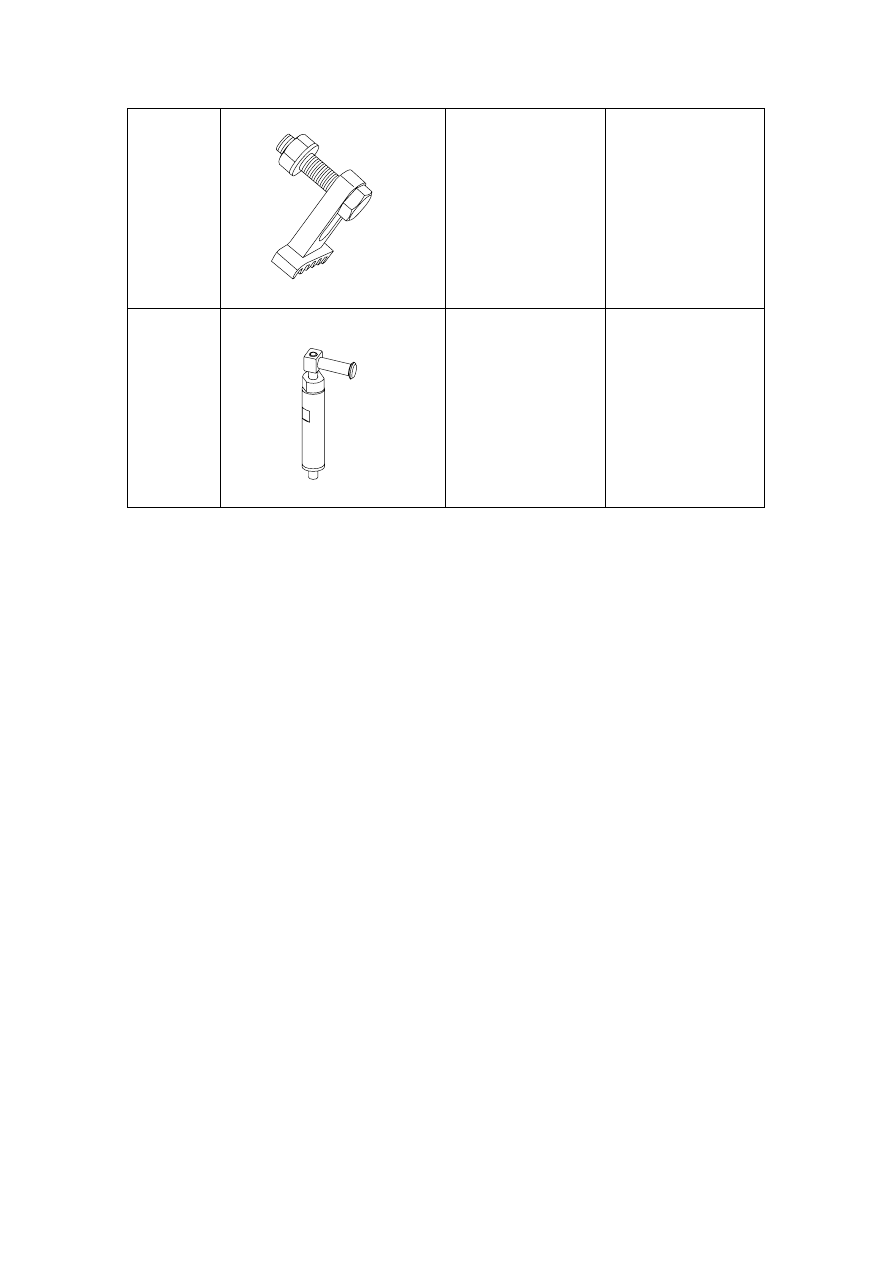

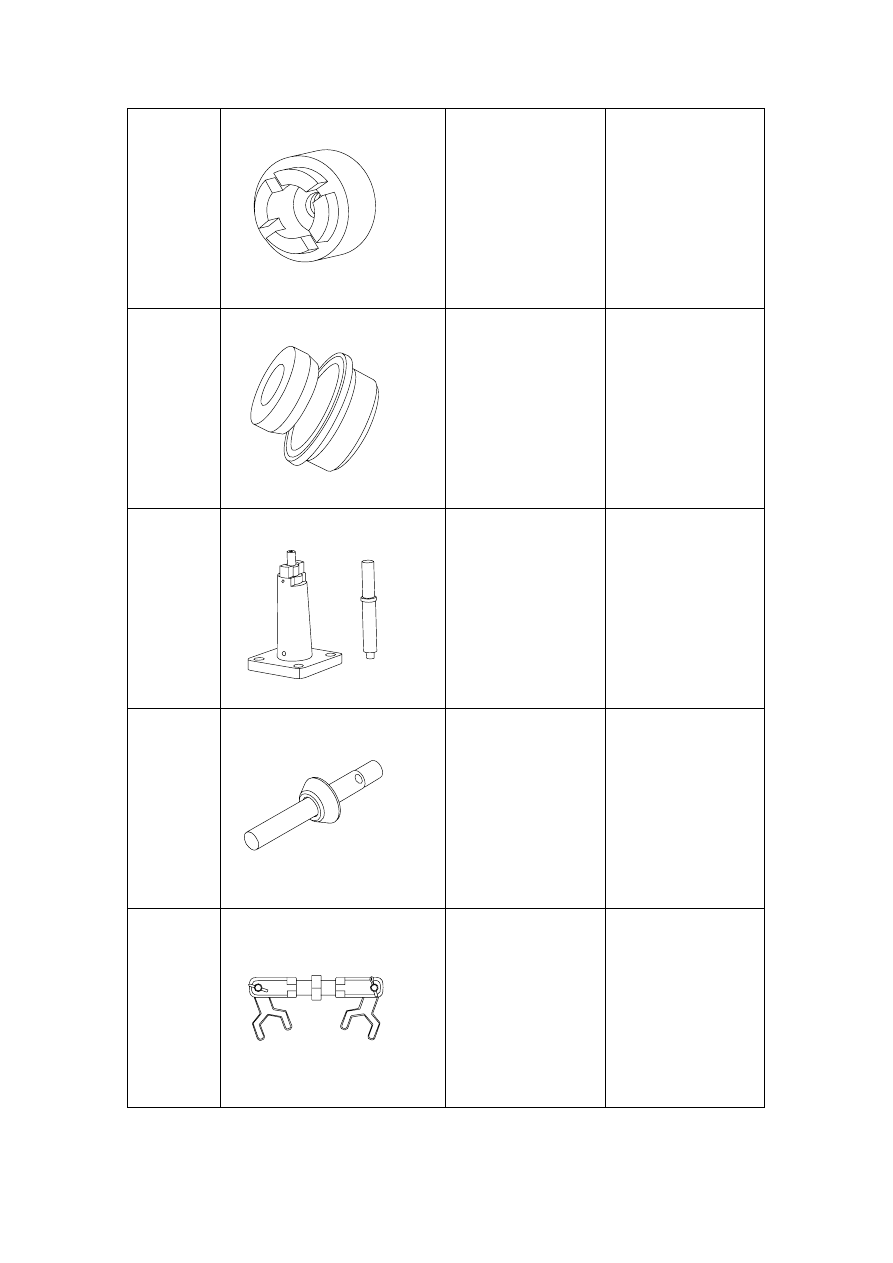

2.6.9 Special Tools and Equipment

2.6.9.1 Special Tools List

Serial
Number

Illustration Tool

No.

Description

1

FE01-2014b



GT301-002

Oil seal handle

2

FE01-2015b



GT301-006

Tool for installing and
dismantling valve oil
seal

3

FE01-2016b



GT301-008

Tool for installing
valve oil seal

4

FE01-2017b



GT301-009

Tool for installing and
removing valve guide
pipe

511

5

FE01-2018b



GT301-013

Tool for installing
front oil seal of
crankshaft

6

FE01-2019b



GT301-015

Crankshaft Rear Oil
Seal Installation Tool

7

FE01-2020b



GT301-016

Tool for installing and
removing piston pin

8

FE01-2021b



GT301-018

Tool for locating
camshaft

9

FE01-2022b



GT301-020

Tool for locating
crankshaft belt disc

512

10

FE01-2023b



GT301-021

Tool for tightening
flywheel

11

FE01-2024b



GT301-022

Tool for tightening
timing chain

513

2.7 Exhaust System

2.7.1 Specifications

2.7.1.1 Fastener specifications

Torque Range

Fastener Name

Model

Metric (N.m)

English
system (lb-ft)

Front exhaust pipe assembly (4G24) and
exhaust manifold retaining nuts

M10 35—45

25.8-33.2

Front Exhaust Pipe Assembly and the
Three-Way Catalytic Converter Assembly
Retaining Bolts

M12

47—57

34 . 8—42 . 2

Three-Way Catalytic Converter And Middle
Muffler Retaining Bolts

M12

47—57

34 . 8—42 . 2

Retaining nuts for middle and rear mufflers.

M10

35—45

25.8-33.2



514
