310

Схемы--Электропитание







Главный блок

предохранителей.

Реле:

1.Реле компрессора
2.Реле стартера

Плавкий предохранитель:

3. Запасной плавкий предохранитель (30A)
4. Запасной плавкий предохранитель (25A)
5. Запасной плавкий предохранитель (20A)
6. Запасной плавкий предохранитель (15A)
7.Запасной
8.Реле ближнего света фар
9.Реле дальнего света фар
10.Впрыскивание с электронным управлением главное реле
11.Реле вентилятора высокой скорости
12.Реле вентилятора низкой скорости
13. Место питания (30A)
14. Электрический вентилятор (30A)
15.ABS 2(30A).
16.ABS 1(40).
17. Запасной плавкий предохранитель (10A)
18. Запасной плавкий предохранитель (7.5A)
19. Выбор
20. Левая фара ближнего света (10A)
21. Правая фара ближнего света (10A)
22. Левая фара дальнего света (15A)
23. Правая фара дальнего света (15A)
24. Запасной
25. Предохранитель пуска (30A)
26. Система света
27. Запасной
28. Впрыскивание с электронным управлением (7.5A)
29. Клаксон (10A)
30. Аварийная сигнализация (10A)
31. Зарядка (5A)
32. Компрессор (10A)
33. Впрыскивание с электронным управлением (30A)
34. Салон (15A)
35. Выключатель зажигания Номер 2 электропитания (30A)
36. Главное электропитание
37. Реле клаксона
38. Реле топливного насоса (100A)





311

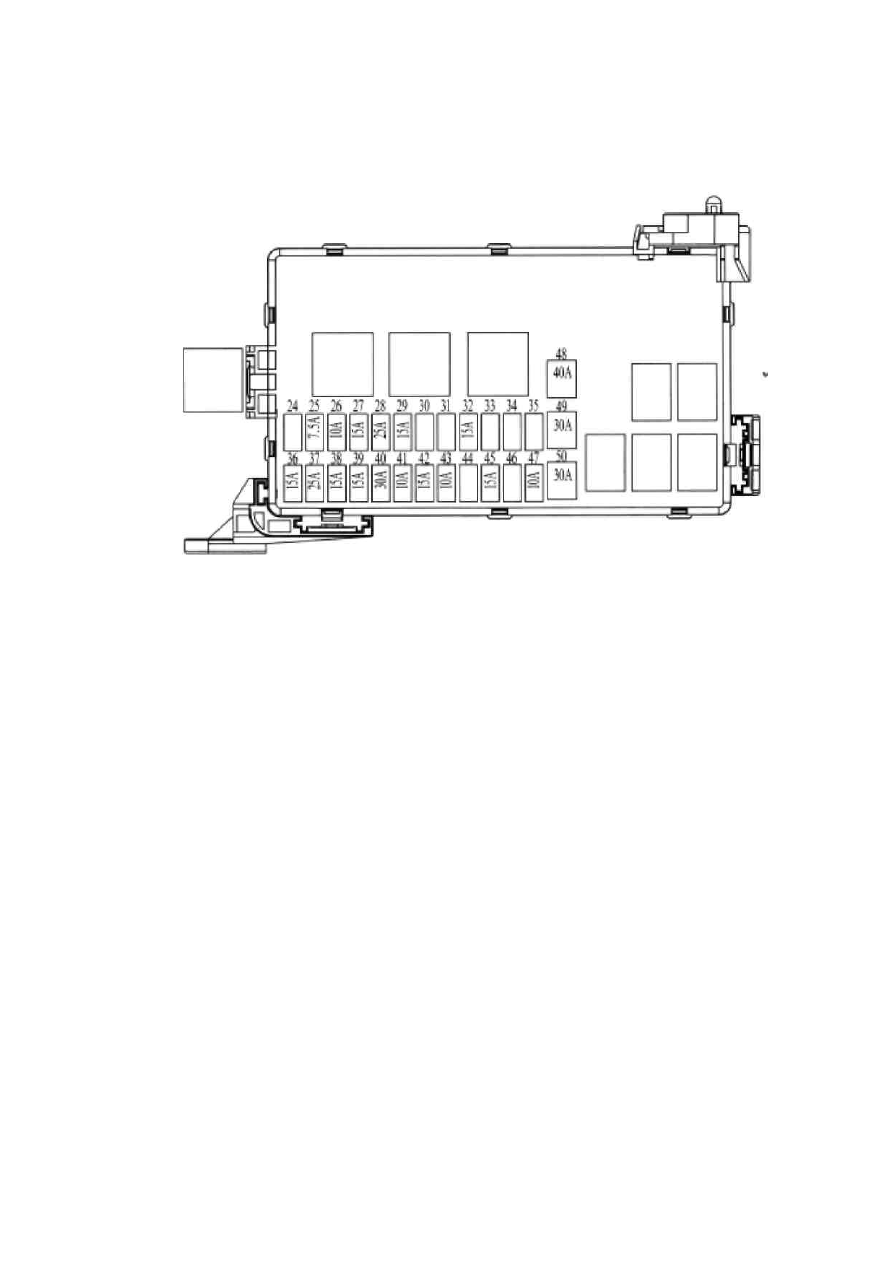

Схемы--Электропитание







24.

запасной



25. система разрядки
26. Задний противотуманный
свет
27. Антиугон
28. Центральное

управление

дверями, светом

29. оттаиватель
30. запасной
31. запасной
32. инжектор, подушки

безопасности, антиугон,
инструменты

33. запасной
34. запасной
35. запасной
36. перединй противотуманный
37. AMI система зажигания
38. Задние габариты, номерной
знак



39. стоп-сигнал
40. электролюк
41. инструменты,

кондиционер,

оттаиватель,  задний  радар,
задний свет, повороты.

42.CIG

кондиционер,

аудиосистема,
электрозеркало, зажигалка



43. стеклоочиститель



44.запасной



45. Стеклоочиститель



46.запасной



47. центральное

управление,

свет, антиугон, ABS

48. кондиционер
49. задний оттаиватель
50. стеклоподъемники

Рис.763



312

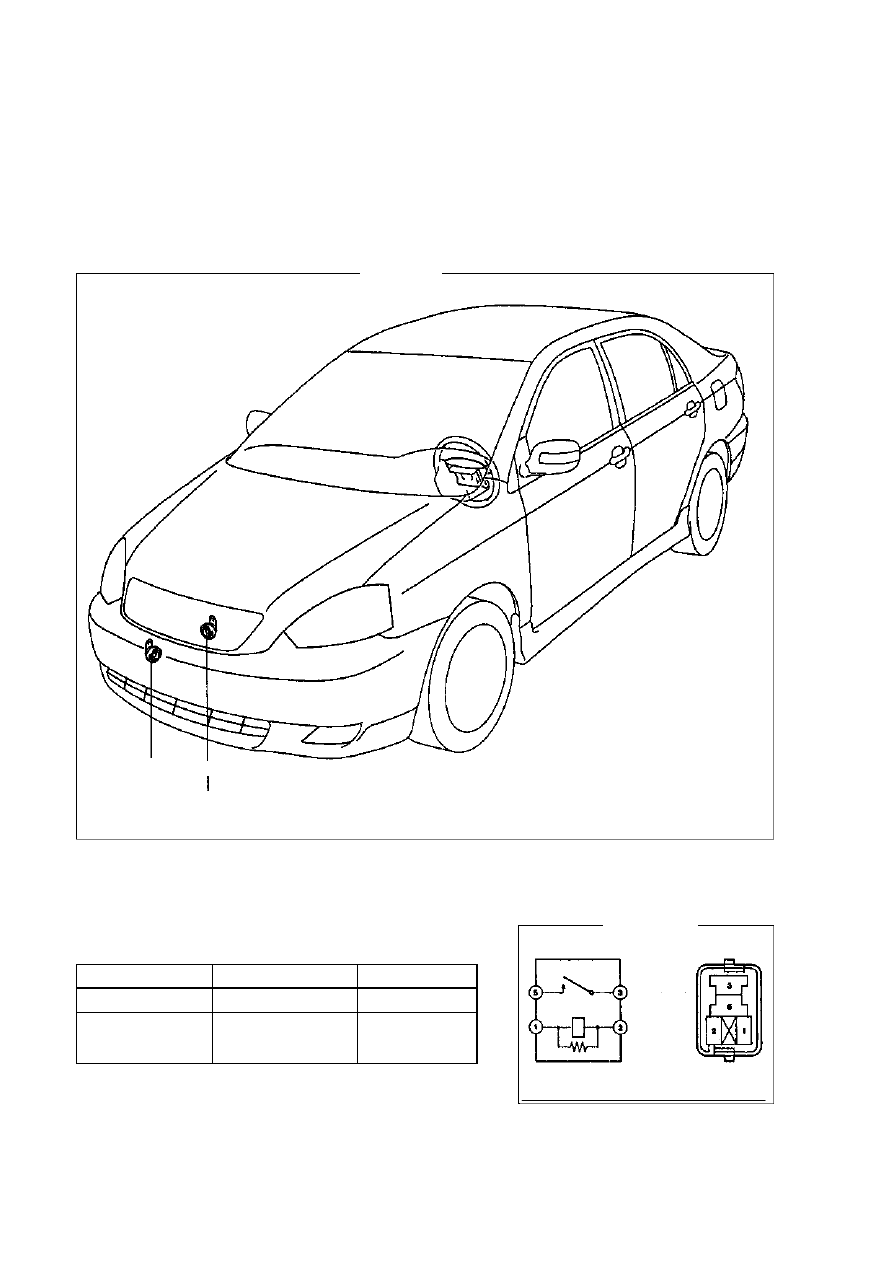

Клаксон



Клаксон



Клаксон

Положение





Проверка



1. Проверьте реле

(a)Проверьте проводимость реле (отметка: HORN)



Условие



Контакты ампервольтметра



Состояние



Норма



1-2



Проводимость



Напряжение
батареи на
контактах 1 и 2



3-5



Проводимость



Если проводимость не соответствует требованиям,
замените реле (см.рис.764-1).



Клаксон (альт)



Клаксон (полутон)

Рис.764.

Рис.764-1



313

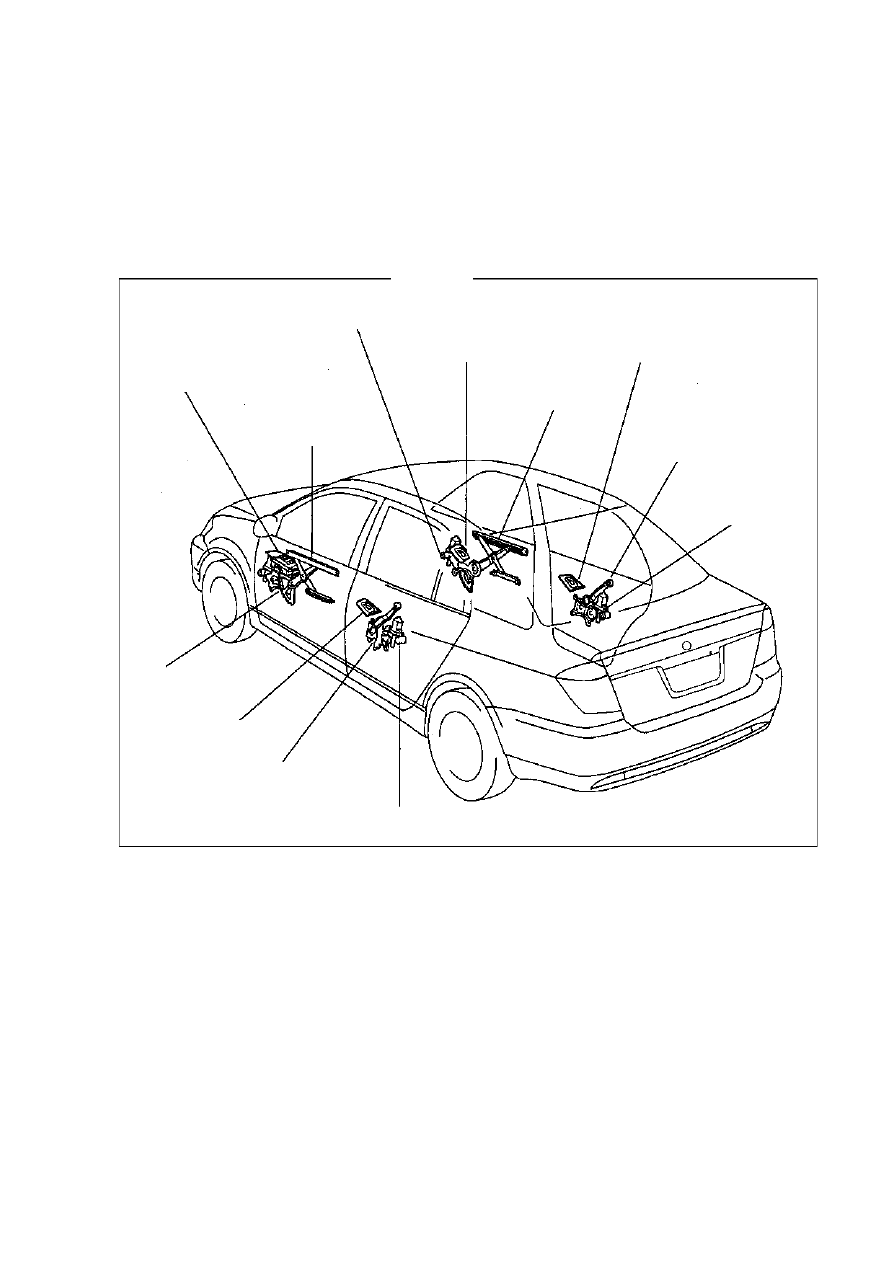

Стекла и зеркала--Электростеклоподъемники



Стекла и зеркала



Электростеклоподъемники

Положение (для справки)





Проверка автомобиля



1. Проверьте подъемники



(a) Проверьте базовую работоспособность

(1) Установите переключатель зажигания в положение ON
(2) Проверьте опускание стекол при нажатии на переключатель. Проверьте поднимание стекол

при поднимании переключателя.

(3) Выполните такую проверку на каждой двери.



Генератор



Переключатель



Переключатель

Главный

переключатель



Подъемник

Подъемник



Подъемник



Генератор

Генератор



Переключатель

Подъемник



Генератор

Рис.765.
