294

Свет--Левый переключатель



Левый переключатель

Замена



1.  Снимите декоративную панель под рулевой колонкой
[67000129]

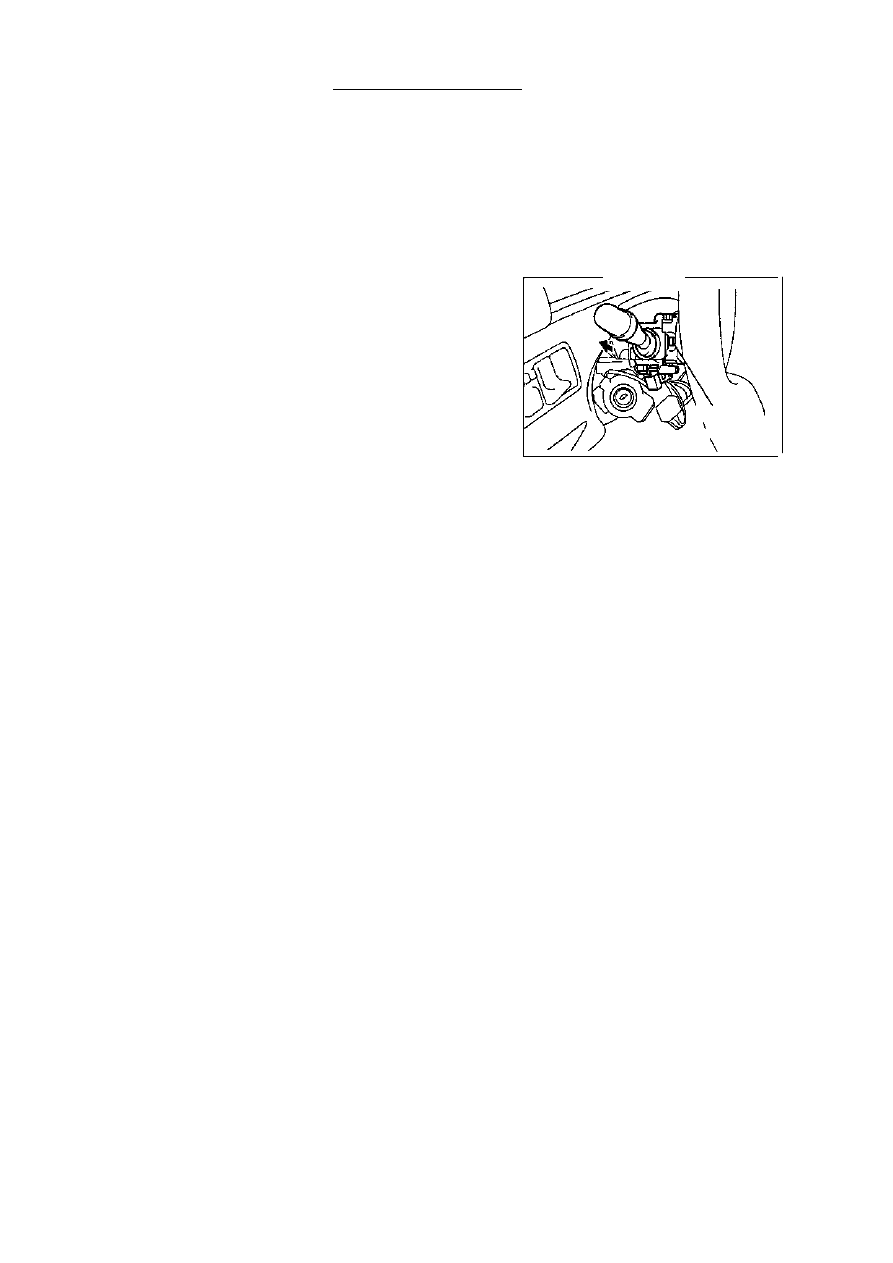

2.  Снимите левый переключатель [67000078] (рис.740).

(a) Снимите разъем.
(b) Снимите зажим и левый переключатель.



Fixing

\ claw



Рис.740.



295

Стеклоочиститель и омыватель--Система стеклоочистителя и омывателя



Стеклоочиститель и омыватель



Система стеклоочистителя и омывателя
Таблица неполадок 20.



Таблица содержит все возможные причины неполадок.



Неполадка



Компоненты



Страницы



Стеклоочиститель и омыватель не
работают.



1.  переключатель зажигания



2.  реле зажигания



3. (очиститель) предохранитель
(центральная распределительная коробка)



4.  правый переключатель



-



-



-





298



Стеклоочиститель не работает в режиме
LO, HI или MIST.



1.  правый переключатель



2.  генератор очистителя



3.  провода



298
299



Стеклоочиститель не работает в режиме
INT



1.  правый переключатель



2.  генератор очистителя



3.  провода

298
299



Не работает омыватель



1. (омыватель) предохранитель
(центральная распределительная коробка)



2.  переключатель очистителя



3.  генератор очистителя



---

-



Стеклоочиститель не работает при
включенном очистителе.



1.  правый переключатель



2.  генератор омывателя



3.  провода



298



299



-



Не разбрызгивается вода



1. шланги и сопла



-



•

Правый переключатель в

положении HI, стеклоочиститель
касается корпуса.



•

При выключении стеклоочиститель не

возвращается в исходное положение.



1.  правый переключатель *1



2.  провода



298

 -



*1: проверьте установку рычага и стеклоочистителя.

Проверка автомобиля



Проверьте работу генератора очистителя
(рис.741).



(1) Налейте  жидкость  в  бачок  и  снимите  разъем

генератора.

(2) Подключите  плюс  батареи  к  контакту  генератора 2,

минус – к  контакту 1, затем  проверьте  работу
генератора.
Примечания: Проводите тест не дольше 20
секунд, чтобы не перегорела катушка генератора.
Если функциональность не соответствует
стандартам, замените генератор очистителя.

Рис.741.

Таблица 20.



296

Стеклоочиститель и омыватель--Система стеклоочистителя и
омывателя



Проверка



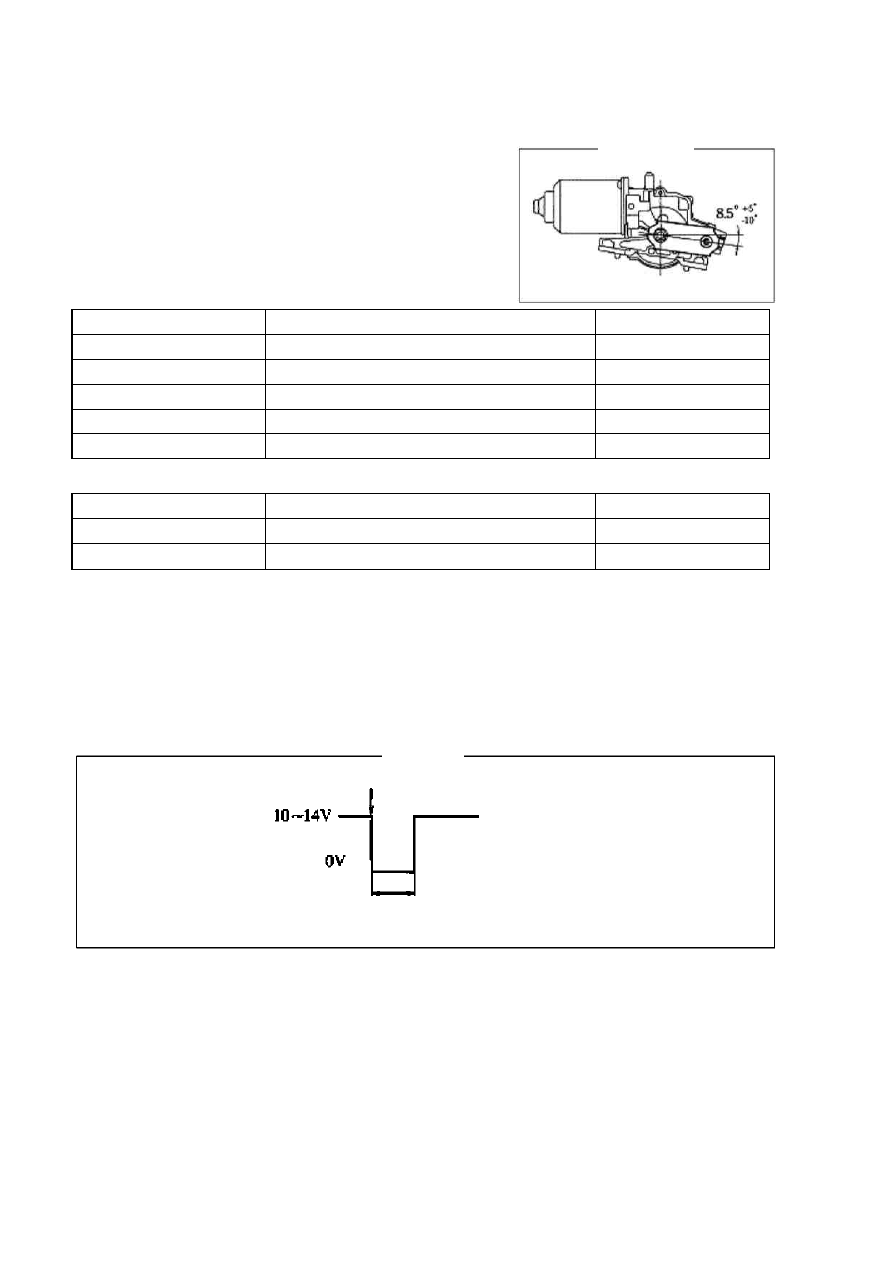

1. Проверьте проводимость правого переключателя.

[67000079] (рис.742).

(a) Проверьте проводимость каждого контакта.

Правый переключатель



Положение



Соединение контактов ампервольтметром



Обычное состояние



MIST



SWL-WIG



Проводимость



OFF



AS-SWL



Проводимость



INT



AS-SWL/SWL-WIG



Проводимость



LO



SWL-WIG



Проводимость



HI



SWH-WIG



Проводимость



Переключатель омывателя



Положение



Соединение контактов ампервольтметром



Обычное состояние



OFF



-

Не проводимость



ON



WIG-WS



Проводимость



(b) Проверьте работу стеклоочистителя.

(1) Подключите положительный провод вольтметра к контакту SWL, отрицательный – к EW.
(2) Подключите плюс батареи к контакту WIG, минус – к EW.
(3) Включите правый переключатель в положение INT.
(4)  Подключите плюс батареи к контакту AS на 5 секунд.
(5)  Подключите минус батареи к контакту AS на 5 секунд для включения реле и проверьте

напряжение между контактами SWL и EW .



(c) Проверьте работу омывателя

(1) Установите переключатель в положение OFF.
(2) Подключите плюс батареи к контакту WIG, минус – к EW.
(3) Подключите плюсовой провод вольтметра к контакту WS, минусовой к EW.
(4) Включите омыватель и проверьте его работу.

Рис.742.

Рис.743.



297

Стеклоочиститель и омыватель--Система стеклоочистителя и
омывателя



2. Проверьте работу генератора (рис.744).



(a) Низкая скорость:

Подключите плюс батареи к контакту SWL, минус – к ES. Проверьте работу генератора на низкой
скорости.
Если работа не отвечает стандарту, замените очиститель.

(b) Высокая скорость

Подключите плюс батареи к контакту SWH, минус – к WS Проверьте работу генератора на
высокой скорости.
Если работа не отвечает стандарту, замените очиститель.

(c) Положение свободной остановки

(1) Подключите плюс батареи к контакту SWL, минус – к ES для работы генератора на низкой
скорости.

Снимите контакт SWL для свободной остановки
генератора.

(2) Соедините контакт SWL с контактом AS
(3) Подключите плюс батареи к контакту SWL для

повторной работы генератора на низкой скорости.
Проверьте возможность остановки генератора в
нужном положении. Если работа не отвечает
стандарту, замените очиститель.

Положение свободной
остановки



Рис.744.
