106

Шины и колеса- система колес и шин



11.    Проверьте работу амортизатора.



•  Проверьте утечки масла.
•  Проверьте износ стакана.
•  Покачайте перед и зад автомобиля.





107

Приводной вал--Приводной вал



Приводной вал



Приводной вал

Примечания



Примечание: при появлении неисправностей, необходимо заменить внешнее соединение
вала трансмиссии. 1. Проверьте передний приводной вал.



Таблица неполадок

(Таблица 11).





Синдром



Возможна неисправность части



Страница



Смещение



1.  Соединительная рулевая тяга (люфт или износ)



2.  Подшипник ступицы (износ)



119



Биение передних колес



1.  Шаровая опора (износ)



2.  Подшипник ступицы (износ)



3.  Соединительная рулевая тяга (люфт или износ)



119



119



-

Ненормальный шум



1.  Внутреннее соединение (износ)



2.  Внешнее соединение (износ)



109

109



внешнее соединение

Рис.275.

Таблица 11.



108

Приводной вал--Приводной вал



Проверка на автомобиле



1.  Проверьте подшипник ступицы переднего колеса

(a) Снимите передние колеса.
(b) Снимите скобу переднего тормоза.
(c) Снимите передний тормоз.
(d) Проверьте осевой зазор подшипника.
(e) Проверьте боковое биение ступицы вала.
(f)  Установите передний тормоз.
(g) Установите скобу переднего тормоза.
Момент затяжки: 106 ± 10 Нм
(H) Установите передние колеса.

Момент затяжки: 103 ± 10 Нм

2.  Проверьте подшипник ступицы заднего колеса.

(a) Снимите задние колеса.
(b) Снимите скобу заднего тормоза.
(c) Снимите задний тормоз.
(d) Проверьте осевой зазор подшипника.
(e) Проверьте боковое биение ступицы вала.
(f)  Установите задний тормоз.
(g) Установите скобу заднего тормоза.
Момент затяжки: 46 ± 5 Нм
(H) Установите задние колеса.

Момент затяжки: 103 ± 10 Нм





109

Приводной вал--Передний приводной вал



Передний приводной вал

Ремонт



Совет: Процедура ремонта правой стороны
идентична левой.

1.  Проверьте приводной вал

 ( см.ст.107).



2.  Слейте масло КПП.



(a) Снимите заглушку и прокладку для сливания масла

КПП.

(b) Замените прокладку и установите заглушку.

Момент затяжки: 45 ± 5 Нм

3.  Снимите передние колеса.

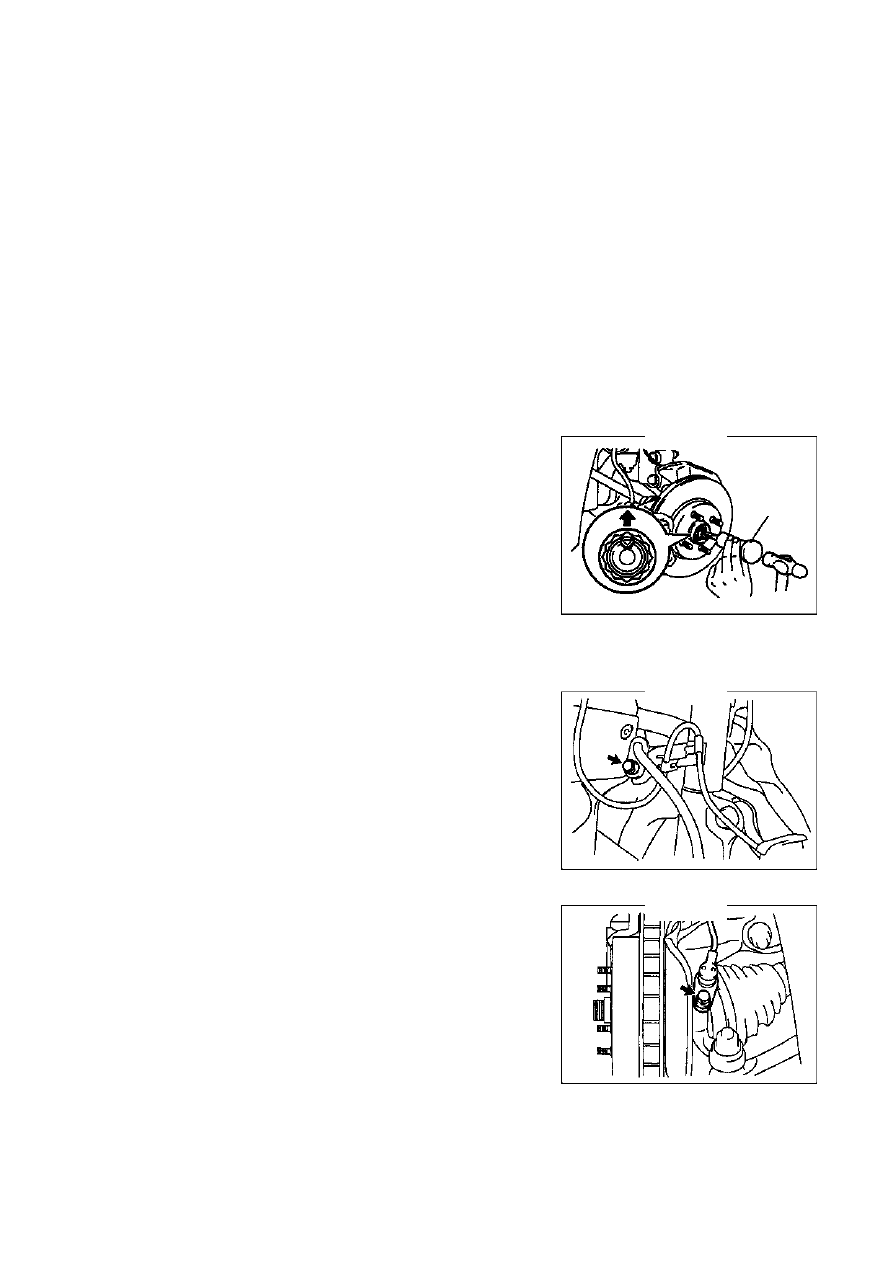

4.  Снимите гайку приводного вала [64000083]



(a) Используйте специальный инструмент, и молоток для

извлечения вогнутой части гайки (рис.276).

(b) Снимите гайку.

5. Снимите датчик скорости левого переднего колеса (с

ABS) [67000020]
(a) Снимите болт и снимите жгут проводов датчика и

тормозной шланг с амортизатора (рис.277).





(b) Снимите болт и датчик скорости с поворотного кулака

(рис.278).



Спец.

инст

Рис.276.

Рис.277.

Рис.278.
