90

Передняя подвеска - Нижняя левая рулевая тяга



Нижняя левая рулевая тяга

Замена



Совет: Процедура замены правой стороны идентична левой.

1.  Снимите передние колеса.
2.  Снимите левое крепление стабилизатора [64000097].

Снимите гайки, и отсоедините левое крепление
стабилизатора от амортизатора (рис.232).

Совет: если шарнир вращается с гайками,

зафиксируйте болты шестигранным ключом
(6mm).

3.  Снимите правое крепление стабилизатора [64000097].
4.  Снимите гайки переднего левого приводного вала
5.  Снимите датчик скорости переднего левого колеса
[67000020].

6.  Снимите насос переднего левого тормоза (см.ст.137).

7.  Снимите передний левый тормоз [64000134](см.ст.138).

8.  Снимите левый поперечный рычаг
9.  Снимите нижнюю левую рулевую тягу (рис.233).
[64000091].

Снимите болты и 2 гайки, и отделите левую рулевую тягу
от нижнего конца шарнира.

10.

Снимите ступицу переднего левого вала

11.

Снимите нижнюю левую рулевую тягу [64000091].

Снимите 2 болта, гайки и нижнюю рулевую тягу.

12.

Временно заблокируйте нижнюю левую рулевую
тягу [64000091].
Установите нижнюю рулевую тягу и временно
закрепите 2 болта и гайки (рис.234).

13.

Установите ступицу переднего левого вала
(см.ст.119).

14.

Установите нижнюю левую рулевую тягу

[64000091].

Закрепите рулевую тягу к шарниру при помощи 2 болтов
и гаек. Момент затяжки: 142 ± 10 Нм

15.

Установите левый поперечный рычаг ( см.ст.119).

16.

Установите передний левый тормоз. [64000134] (см.ст.137).



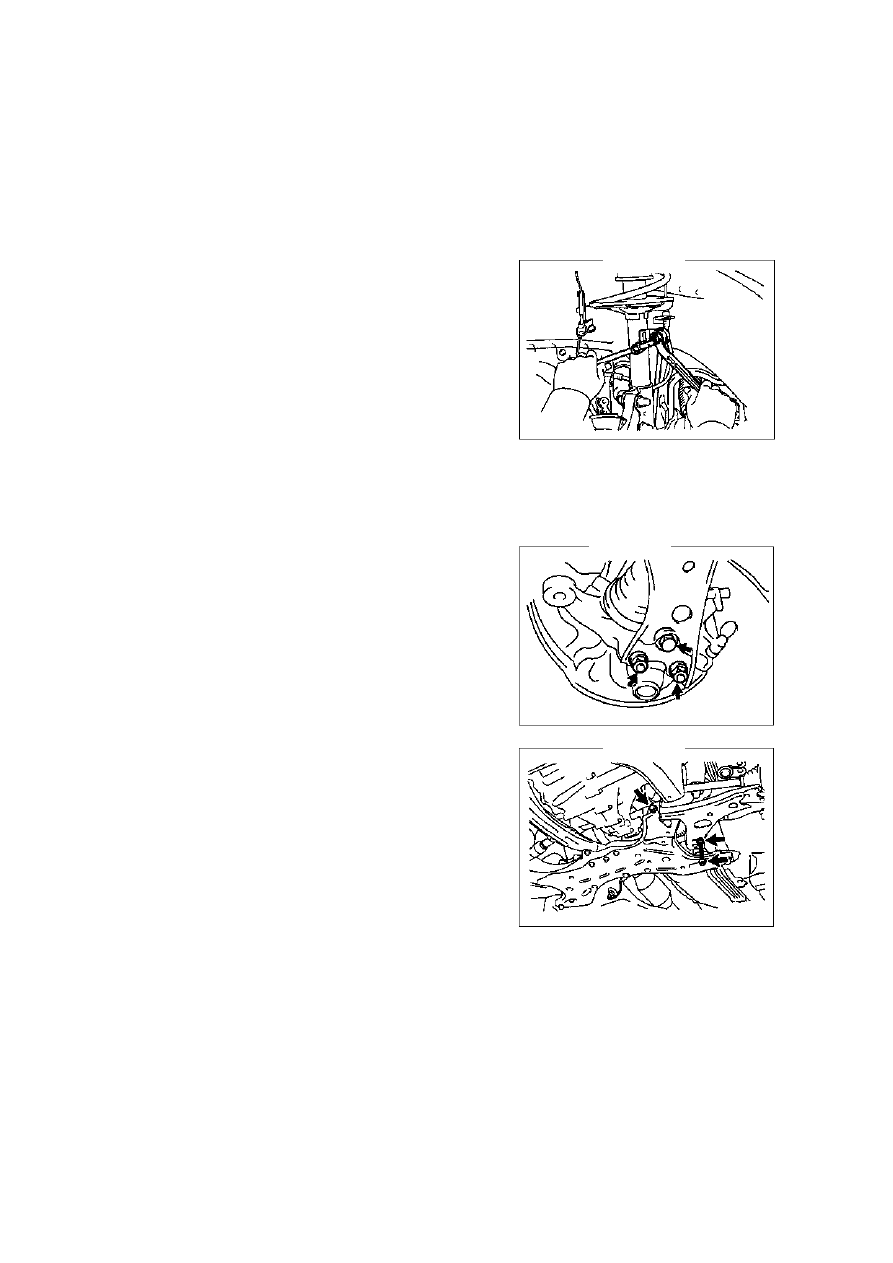

Рис232.

Рис.233.

Рис.234.



91

Передняя подвеска - Нижняя левая рулевая тяга



17.

Установите скобу насоса переднего левого
тормоза (см.ст.137).

18.

Установите гайки переднего левого приводного
вала (см.ст.119).

19.

Установите переднее левое крепление
стабилизатора [64000097](рис.235).
Установите крепление стабилизатора при
помощи гаек. Момент затяжки: 74 ± 5 Нм

Совет: если шарнир вращается с гайками,

зафиксируйте болты шестигранным
ключом (6mm).

20.

Установите переднее правое крепление
стабилизатора [64000097].
Совет: Процедура установки правой стороны
идентична левой.

21.

Выровняйте подвеску.
(a) Установите передние колеса и опустите
автомобиль с подъемника.
Момент затяжки: 103 ± 10 Нм

(b) Выровняйте подвеску, поднимая автомобиль

несколько раз.

22.

Зафиксируйте левую нижнюю рулевую тягу
[64000091](рис.236).
Полностью затяните 2 болта и гайки.
Момент затяжки: 137 ± 10 Нм

23.

Проверьте и отрегулируйте передние колеса
(см.ст.83).

24.

Проверьте сигнал датчика ABS.

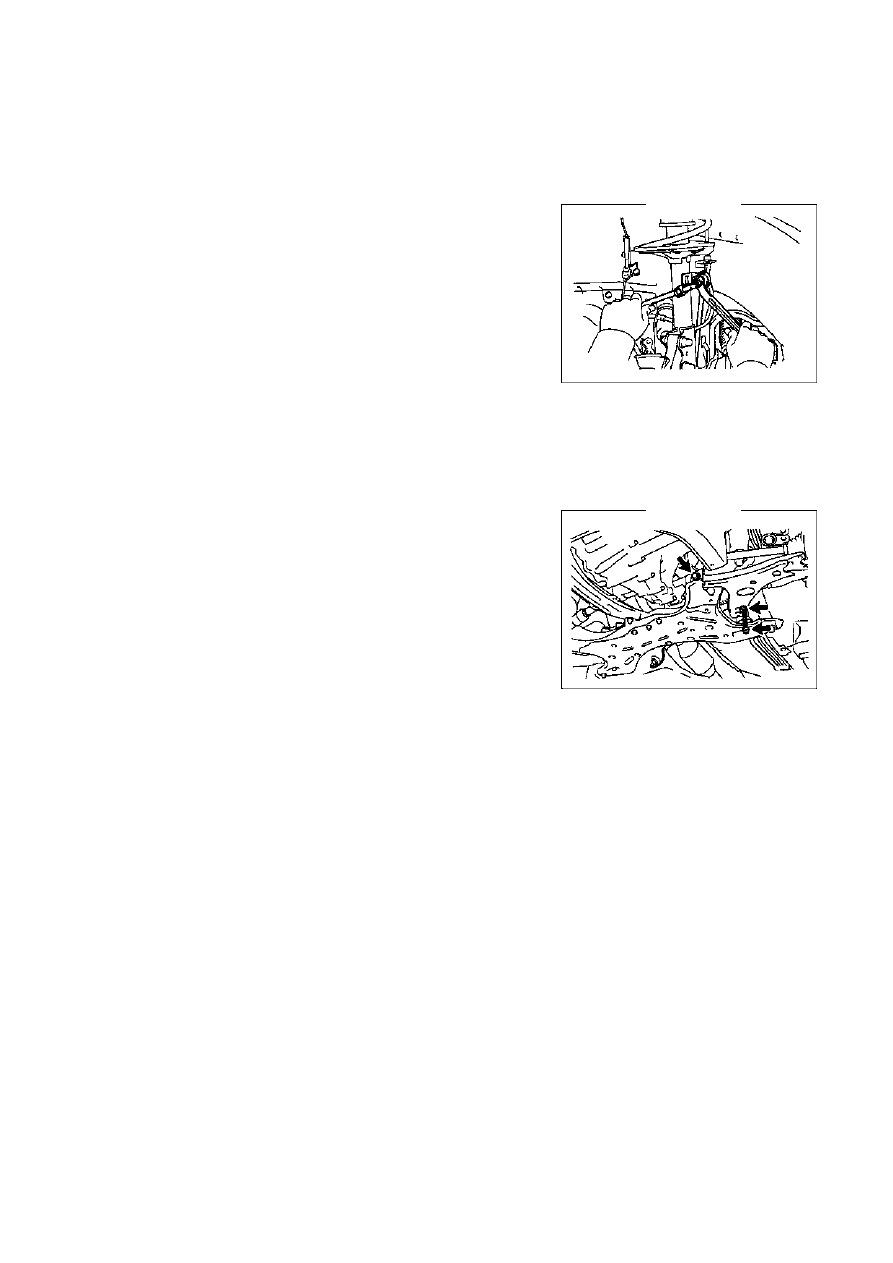

Рис.235.

Рис.236.



92

Передняя подвеска - Передний стабилизатор



Передний стабилизатор

Ремонт



1.  Снимите пыльник внутри рулевой колонки (см.ст.190).

2.  Снимите рулевой скользящий вал (см.ст.201).

3.  Снимите передние колеса.

4.  Снимите правую нижнюю крышку двигателя.

5.  Снимите левую нижнюю крышку двигателя.

6.  Снимите переднее левое крепление стабилизатора

[64000097](рис.237).

Снимите 2 гайки и крепление.
Совет:  если шарнир вращается с гайками,

зафиксируйте болты шестигранным ключом (6



мм

).

7.  Снимите переднее правое крепление стабилизатора

[64000097].

Совет:   Процедура снятия правой стороны
идентична левой.

8.  Проверьте переднее левое крепление стабилизатора
(рис.238).

(a) Как показано на рисунке, перед установкой гаек,

покрутите болты вперед и назад 5 раз.

(b) Покрутите гайки ключом с регулировкой момента со

скоростью 1 оборот в 2-4 секунды и затем проверьте
момент на 5 обороте. Момент затяжки: 0.05±1.0 Нм

9.  Снимите левый поперечный рычаг (см.ст.109).

10.

Снимите правый поперечный рычаг (см.ст.109).

11.

Снимите трубку масла (см.ст.201).

12.

Снимите возвратную трубку масла рулевого механизма (см.ст.201).

13.

Снимите нижнюю левую рулевую тягу [64000091](см.ст.90).

14.

Снимите нижнюю правую рулевую тягу [64000092] (см.ст.90).

15.

Снимите нижнюю раму [64000087] (см.ст.201).

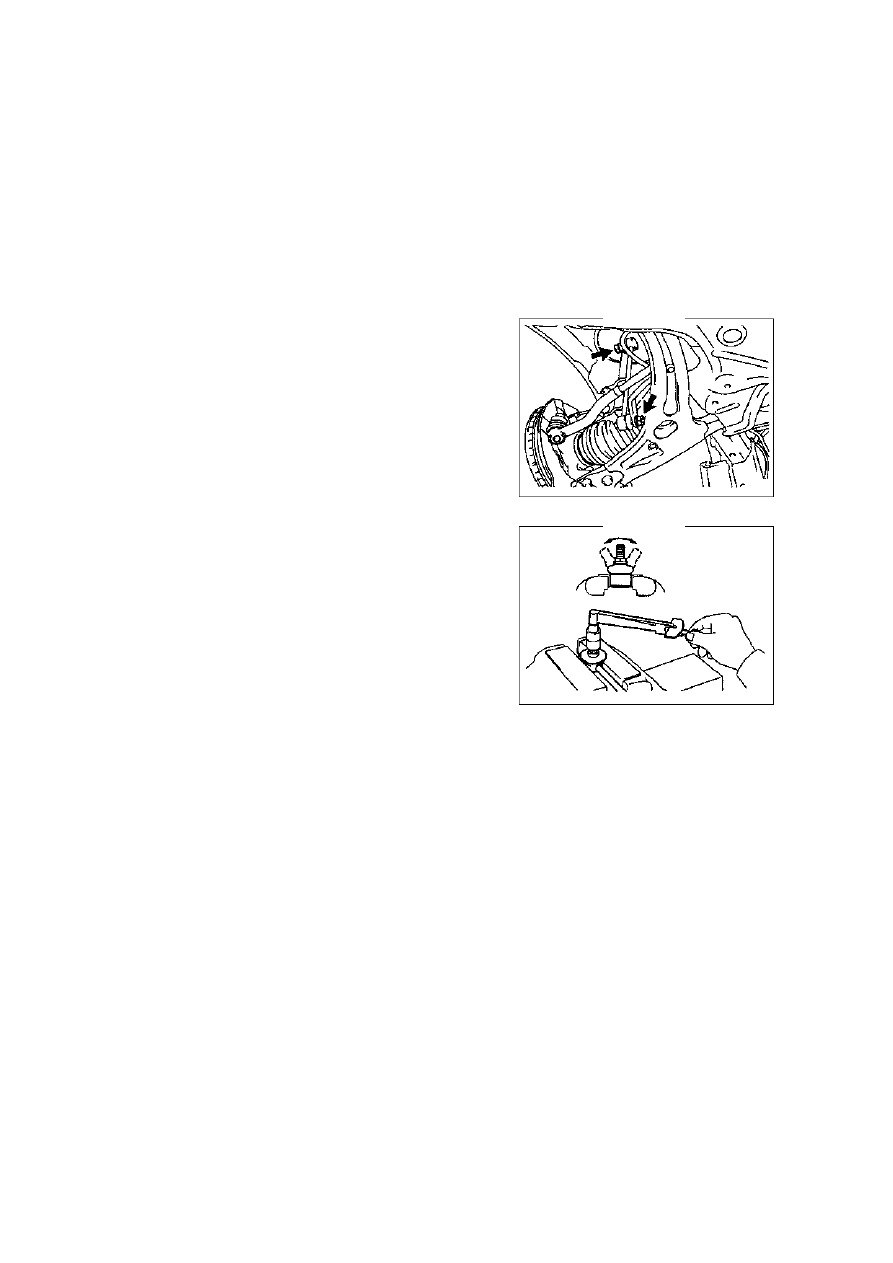

Рис.237.

Рис.238.



93

Передняя подвеска - Передний стабилизатор



16.    Снимите передний стабилизатор.

(a) Снимите 4 болта, скобу и втулку
(рис.239).
(b) Снимите стабилизатор.

17.    Установите передний стабилизатор.

(a) Установите скобу и втулку 4 болтами.

Совет: Установите втулку вплотную к стопорному

кольцу снаружи стабилизатора (рис.240).

18.    Установите нижнюю раму [64000087] (см.ст.90).

19.

Установите нижнюю левую рулевую тягу [64000091]

(см.ст.90).

20.

Установите нижнюю правую рулевую тягу

[64000092].

21.

Установите трубку масла рулевого механизма (см.ст.201)..



22.

Установите возвратную трубку масла рулевого механизма (см.ст.201).  .

23.

Установите левый поперечный рычаг (см.ст.109).

24.

Установите правый поперечный рычаг (см.ст.109).

25.

Установите переднее левое крепление
стабилизатора [64000097](рис.241).

(a) Установите переднее крепление стабилизатора 2
гайками.
Момент затяжки: 74 ± 5 Нм
Совет: если шарнир вращается с гайками,
зафиксируйте болты шестигранным ключом
(6mm).

26.

Установите переднее правое крепление
стабилизатора [64000097].

Совет: Процедура установки правой стороны

идентична левой.

27.

Установите правую нижнюю крышку двигателя.

28.

Установите левую нижнюю крышку двигателя.

29.

Установите передние колеса.
Момент затяжки: 103 + 10 Нм

Rea
r

Наружу

Стопорное кольцо втулки



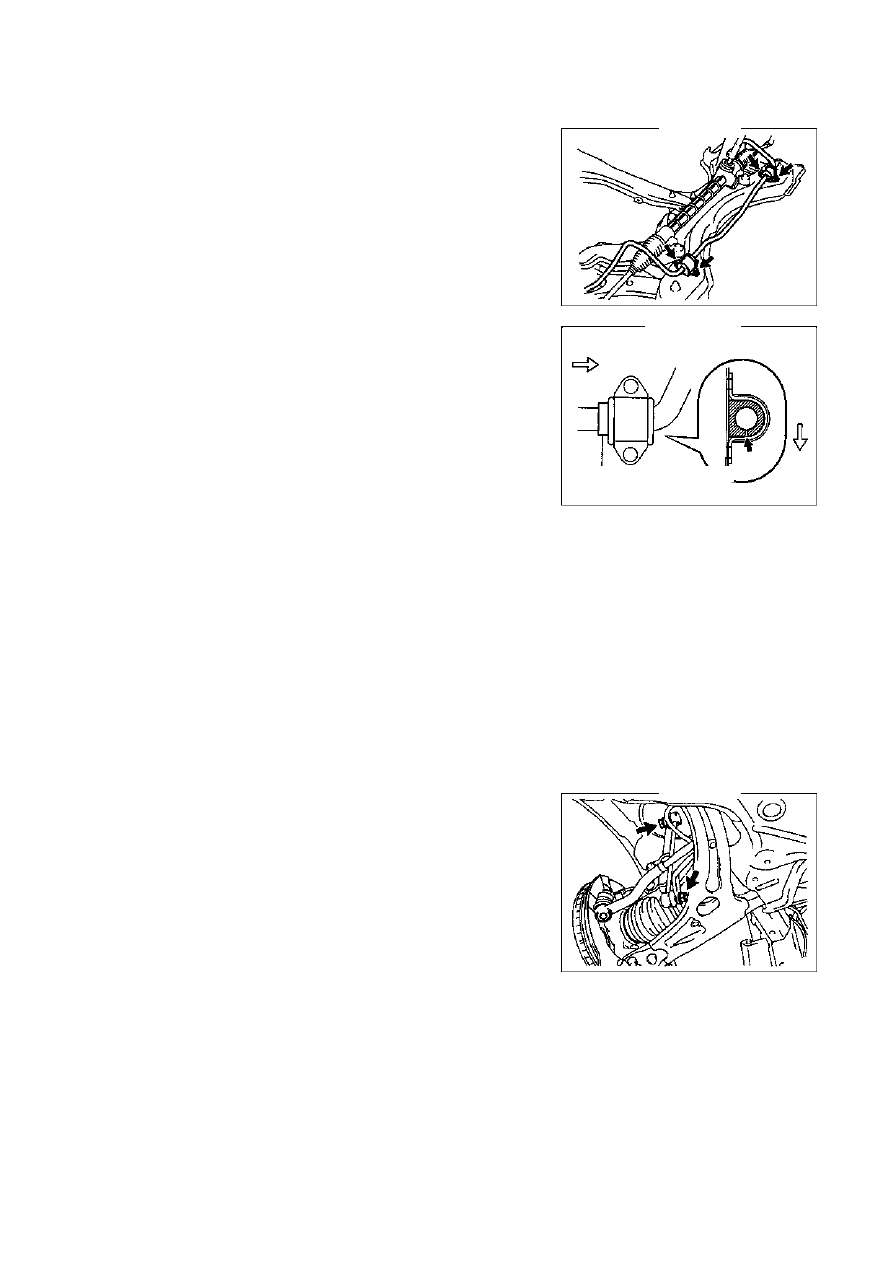

Рис.239.

Рис.240.

Рис.241.
