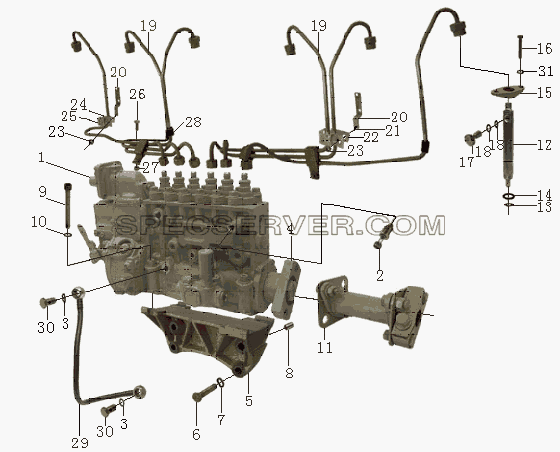

№		Номер детали	Наименование запчасти
-		61560080304	Насос топливный высокого давления
3		612600080200	Кольцо уплотнительное
4		81560080275	Фланец ТНВД
5		614080074	Кронштейн ТНВД
6		90003802650	Болт
7		90003931142	Шайба гровера
8		90003901600	Палец направляющий
9		90003862566	Болт
10		90003930271	Шайба
12		61560080305	Форсунка топливная
13		614080082	Шайба уплотнительная форсунки топливной
14		609070080	Кольцо уплотнительное форсунки топливной
15		61500080094A	Кронштейн прижимной форсунки топливной
17		61500080090	Болт пустотелый топливной форсунки
18		90003098018	Шайба корпуса переднего коренного сальника
19		612600080568	Трубки топливные высокого давления
30		90003962621	Болт полый

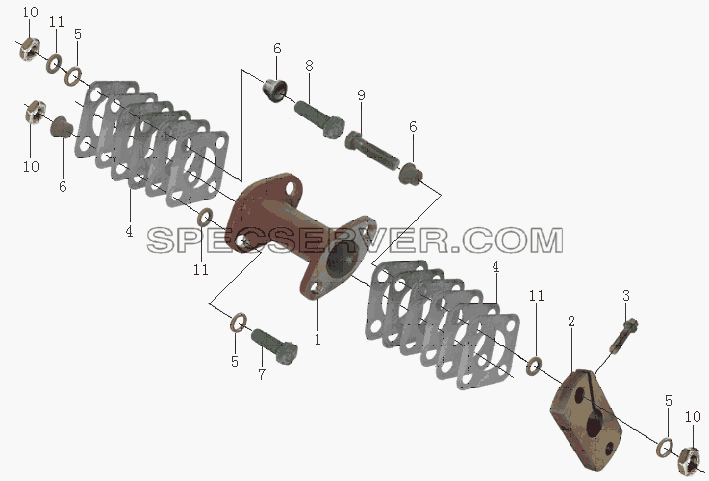

Муфта для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		81560080266	Проставка соединительная ТНВД
2		61560080194	Муфта стяжная ТНВД
3		AZ1560080001	Болт
4		61560080219	Пластина пружинная привода ТНВД
5		81560080271	Шайба
6		81560080273	Втулка направляющая пружинных пластин ТНВД
7		90003802637	Болт
9		90003800160	Болт
10		90003871344	Гайка
11		90003930282	Шайба

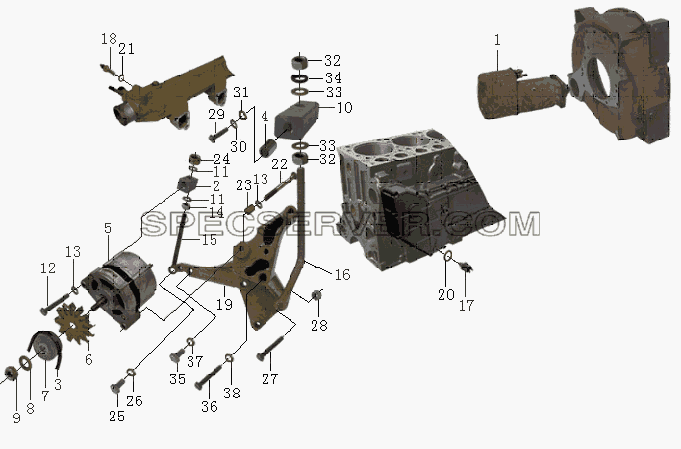

Система электрооборудования для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
2		615P00090002	Блок натяжной генератора
11		90003935125	Шайба
12		90003800571	Болт крышки шестерни привода воздушного компрессора
13		90003932025	Шайба гровера
14		90003871305	Гайка
15		61500090018	Болт натяжителя
17		61500090051	Датчик давления масла
18		614090067	Датчик температуры охлаждающей жидкости
21		90003098014	Шайба уплотнительная
24		90003888452	Гайка
33		90003930261	Шайба

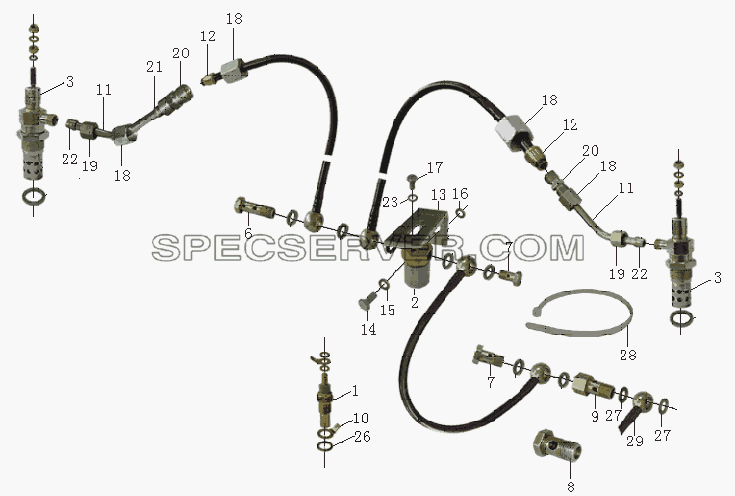

Форсунка для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
3		612600090081	Форсунка предпускового подогревателя
7		90003962607	Болт полый
8		81560080212	Болт пустотелый

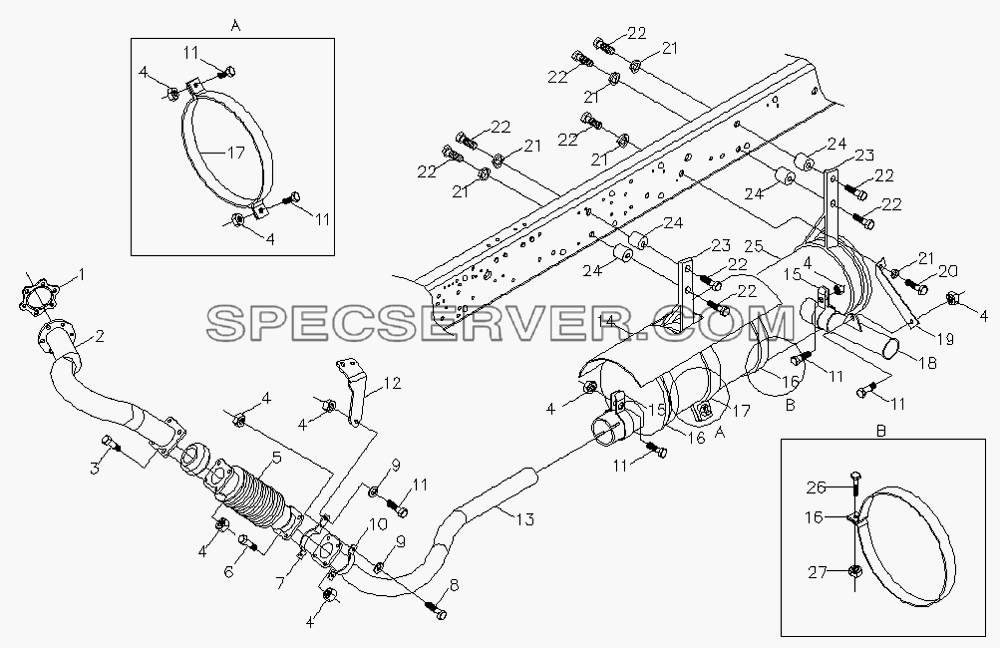

Система выпуска, сборочный чертеж для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1324112000001	Система выпуска, сборочный чертеж
1		1417012000002	Прокладка уплотнительная
2		1124112000002	Труба выпускная
3		Q150B1095	Болт
4		Q33210	Гайка стопорная
5		1417012000005	Гофра системы выпуска
6		Q150B1045	Болт
7		1417012000007	Хомут выпускной трубы под кронштейн (гофра низ)
8		Q150B1040	Болт
9		Q40110	Плоская шайба
10		1417011900026	Хомут
11		Q150B1030	Болт
12		1417012000014	Кронштейн хомута выпускной трубы (гофра низ)
13		1417012000019	Труба выпускная
14		1417012000015	Щит теплоизолирующий
15		1417012000010	Хомут глушителя вх/вых патрубка
16		1417012000017	Хомут глушителя крепления термозита
17		1417012000013	Хомут крепления глушителя основной
18		1417012000011	Труба выхлопная
19		1417012000018	Кронштейн крепления удлинителя глушителя
20		Q150B1020	Болт
21		Q40310	Шайба пружинная
22		Q150B1025	Болт
23		1417012000012	Кронштейн
24		1417012000016	Подушка резинометаллическая
25		1417012000009	Глушитель
26		Q150B0830	Болт
27		Q33208	Гайка

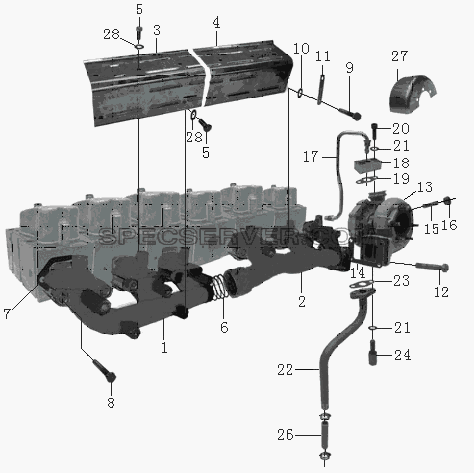

Система выпуска для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		612600111280	Выпускной коллектор задняя часть
-		612600111290	Выпускной коллектор передняя часть
3		612600110856	Крышка термоизоляционная передняя часть
4		612600110857	Крышка термоизоляционная задняя часть
6		61260110162	Шайба уплотнительная многослойная листовая выпускного коллектора
8		61560110104	Болт
13		612600118895	Турбокомпрессор
15		81560110187	Шпилька турбокомпрессора
17		612600070158	Трубка маслоподающяя к турбокомпрессору
18		81560110152	Пластина крепежная трубки маслоподающей к турбокомпрессору
19		609E110050	Прокладка трубки маслоподающей к турбокомпрессору
20		90003862428	Болт рамы коленчатого вала
21		188250083	Шайба гровера
22		612600111279	Трубка маслоотводная от турбокомпрессора
23		61260110048	Прокладка трубки маслоотводной от турбокомпрессора
24		61460070014	Болт
26		612600070071	Шланг маслоотводной трубки
