№		Номер детали	Наименование запчасти
1		612600030010	Поршень
2		61560030013	Палец поршневой
3		81560030012	Кольцо стопорное пальца поршневого
4		61560030047	Кольцо компрессионное
5		612600030019	Кольцо компрессионное
6		61560030045	Кольцо маслосъемное
7		61500030009	Шатун
8		61500030009	Шатун
9		61500030077	Втулка поршневого пальца шатунная
10		61260030033	Вкладыш шатунный
11		61560030020	Вкладыш шатунный
12		81500030023	Болт призонный

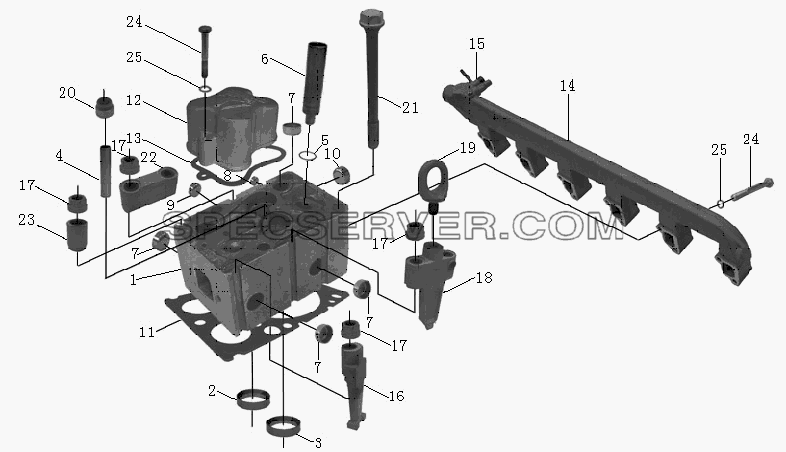

Головка блока цилиндров для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		612600040149	Крышка клапанного механизма
-		612600040284	Головка блока цилиндров в сборе
1		612600040283	Головка блока цилиндров
2		61560040057	Седло впускного клапана
3		81560040037	Седло выпускного клапана
4		612600040113	Втулка направляющая клапана
5		406060010	Кольцо уплотнительное втулки направляющей для топливной форсунки
6		612600040099	Втулка направляющая топливной форсунки
7		90003989294	Заглушка головки блока цилиндров
8		90003989277	Заглушка головки блока цилиндров
9		90003989721	Заглушка головки блока цилиндров
10		90003989725	Заглушка головки блока цилиндров
11		61500040049	Прокладка головки блока цилиндров
12		614040065	Крышка клапанного механизма
13		614040021	Прокладка крышки клапанного механизма
14		61500040102	Трубка системы охлаждения
16		61200040027	Проставка крепежная головки блока цилиндров
17		61200040034	Гайка крепежная головки блока цилиндров
18		61500040012	Проставка крепежная головки блока цилиндров
19		614010388	Рым-Болт
20		612600040114	Колпачок маслосъемный
21		61500040023	Болт крепления головки блока цилиндров
22		61500040009	Проставка крепежная головки блока цилиндров
23		61200040023	Проставка крепежная головки блока цилиндров
24		90003800466	Болт
25		90003932023	Шайба гровера

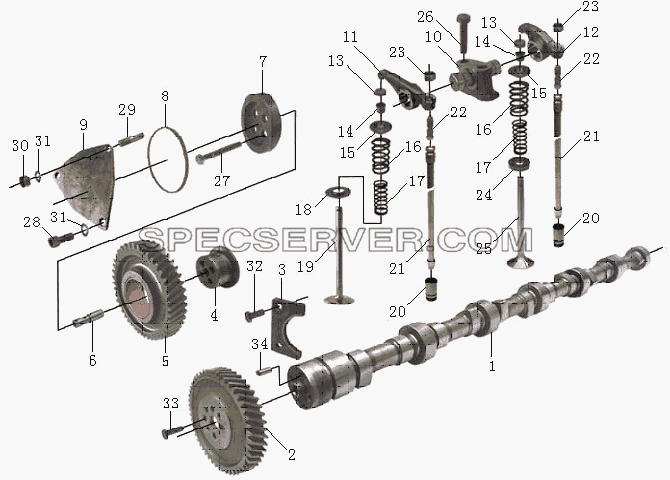

Толкатели клапанов для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		61500050096	Вал распределительный
2		614050053	Шестерня вала распределительного
3		614050133	Пластина упорная вала распределительного
4		61560050044	Ось промежуточной шестерни вала распределительного
5		61560050053	Промежуточная шестерня
6		61560050058	Палец направляющий оси промежуточной шестерни вала распределительного
7		61560050045	Пластина упорная промежуточной шестерни вала распределительного
8		90003120602	Кольцо уплотнительное
9		61560050046A	Крышка промежуточной шестерни вала распределительного
11		614050048	Рокер впускного клапана
13		61500050105	Наконечник стержня клапана
14		61500050025	Сухарь клапана
15		61500050109	Крышка пружины клапана
16		61500050002	Пружина наружная клапана
17		61500050001	Пружина внутренняя клапана
18		614050017	Шайба упорная клапана впускного
20		61500050032	Толкатель штанги клапана
21		81500050070	Штанга клапана
22		614050010	Винт регулировочный клапана
23		2130050065	Гайка регулировочного винта клапана
24		61500040014	Шайба упорная клапана выпускного
26		90003802655	Болт
30		90003871252	Гайка
31		90003932023	Шайба гровера
32		90003802411	Болт
34		90003901409	направляющая шестерни вала распределительного

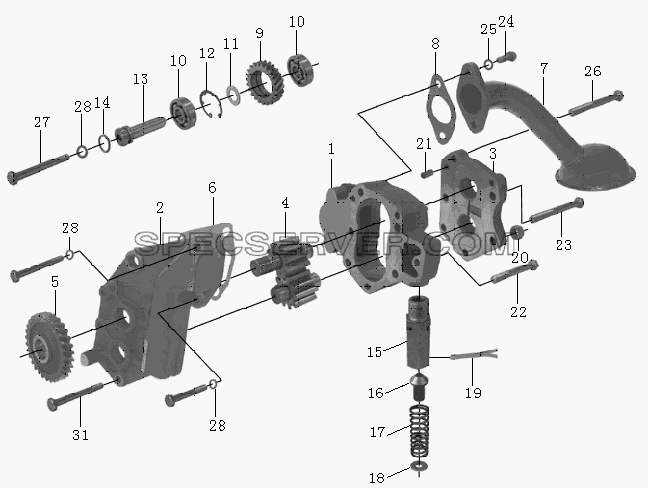

Насос масляный для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		90003862482	Болт
-		AZ1500070021A	Насос масляный в сборе
-		AZ1500070097	Редукционный клапан в сборе
6		614070055	Прокладка насоса масляного
7		61500070082	Маслозаборник
8		614070078	Прокладка маслозаборника
9		614070061	Шестерня промежуточная привода маслонасоса
10		90003311410	Подшипник шариковый промежуточной шестерни привода маслонасоса
11		614070049	Шайба промежуточная подшипников промежуточной шестерни привода маслонасоса
12		90003934732	Кольцо стопорное подшипников промежуточной шестерни привода маслонасоса
13		6140756	Ось вращения промежуточной шестерни привода маслонасоса
14		614070155	Кольцо уплотнительное оси вращения промежуточной шестерни привода маслонасоса
25		90003930271	Шайба
26		90003862443	Болт
28		90003931122	Шайба гровера

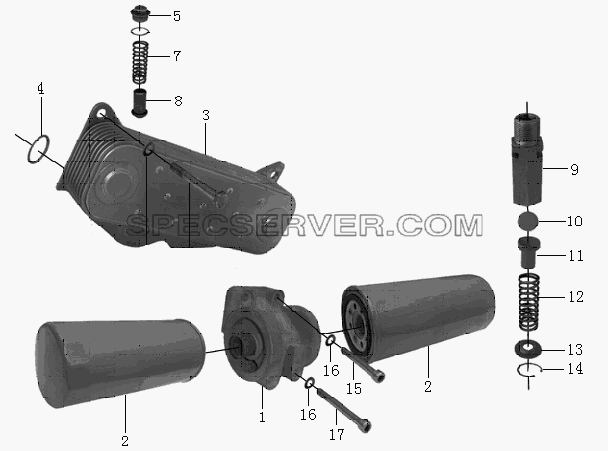

Фильтр масляный и теплообменник для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		61500070051	Корпус масляных фильтров
2		61000070005	Фильтр масляный
3		61500010334	Теплообменник
4		81400010032	Кольцо уплотнительное теплообменника
5		90003962051	Заглушка
7		614070068	Пружина клапана
8		614070069	Конус клапана
9		AZ1500070097	Редукционный клапан в сборе
14		AZ1500070097	Редукционный клапан в сборе
15		90003862443	Болт
16		90003932023	Шайба гровера
17		90003862482	Болт

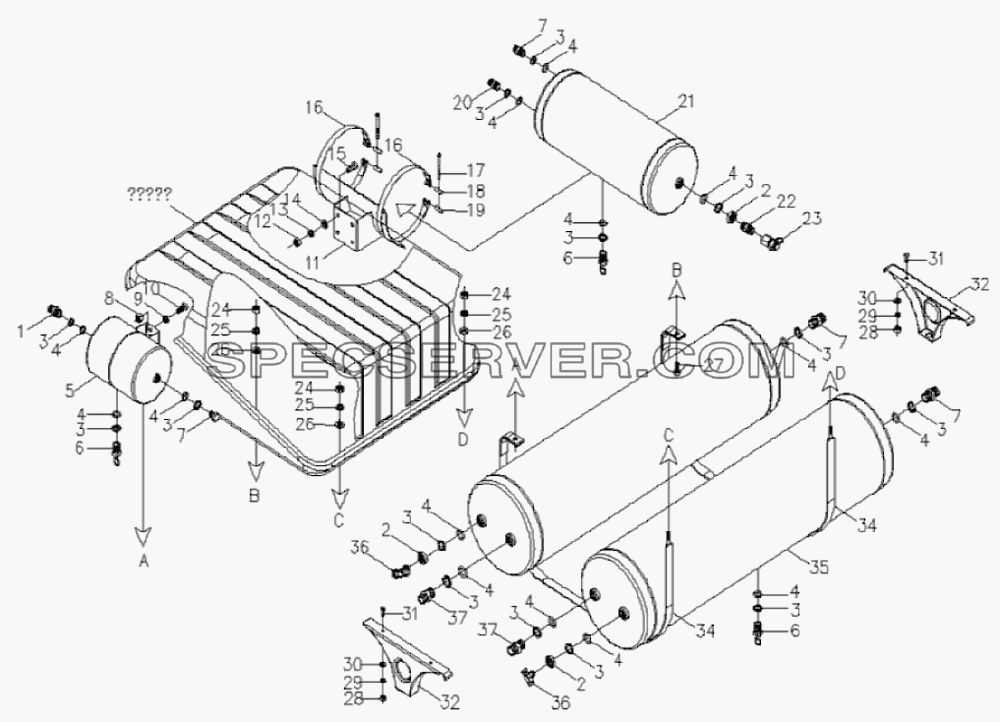

Ресивер, установочный чертеж для Foton-BJ3251DLPJB (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1326835613001	Ресивер, установочный чертеж
1		1417035600177	Коннектор прямой
2		Q351B22T15	Гайка фитинга воздушного ресивера
3		1417035600120	Сальник
4		NMO20?265G	Кольцо резиновое уплотнительное
5		1417035600040	Ресивер
6		1417035600034	Кран слива конденсата
7		1417035680005	Пробка
8		Q340B08	Гайка
9		Q40308	Шайба пружинная
10		Q150B0820	Болт
11		1417035600036	Кронштейн ресивера на 20л
12		Q340B08	Гайка
13		Q40308	Шайба пружинная
14		Q40108	Плоская шайба
15		Q150B0825	Болт
16		1417035600033	Ремень стягивающий ресивера на 20л
17		Q218B0880	Болт
18		1417035600038	Штифт
19		1417035600039	Штифт
20		1417035600175	Штуцер
21		1327135680018	Ресивер 20 литров
22		1417035600178	Коннектор
23		1417035600031	Проверочный клапан
24		Q340B10	Гайка
25		Q40310	Шайба пружинная
26		Q40110	Плоская шайба
27		Q150B1030	Болт
28		Q340B06	Гайка
29		Q40306	Шайба пружинная
30		Q40206	Шайба
31		Q150B0620	Болт
32		1417035600035	Подкладка для ресивера 30л
34		1417035600032	Ремень стягивающий ресивера на 30л
35		1327135680017	Ресивер 40 литров
36		1326835613002	Коннектор переходный
37		1417035600174	Штуцер
