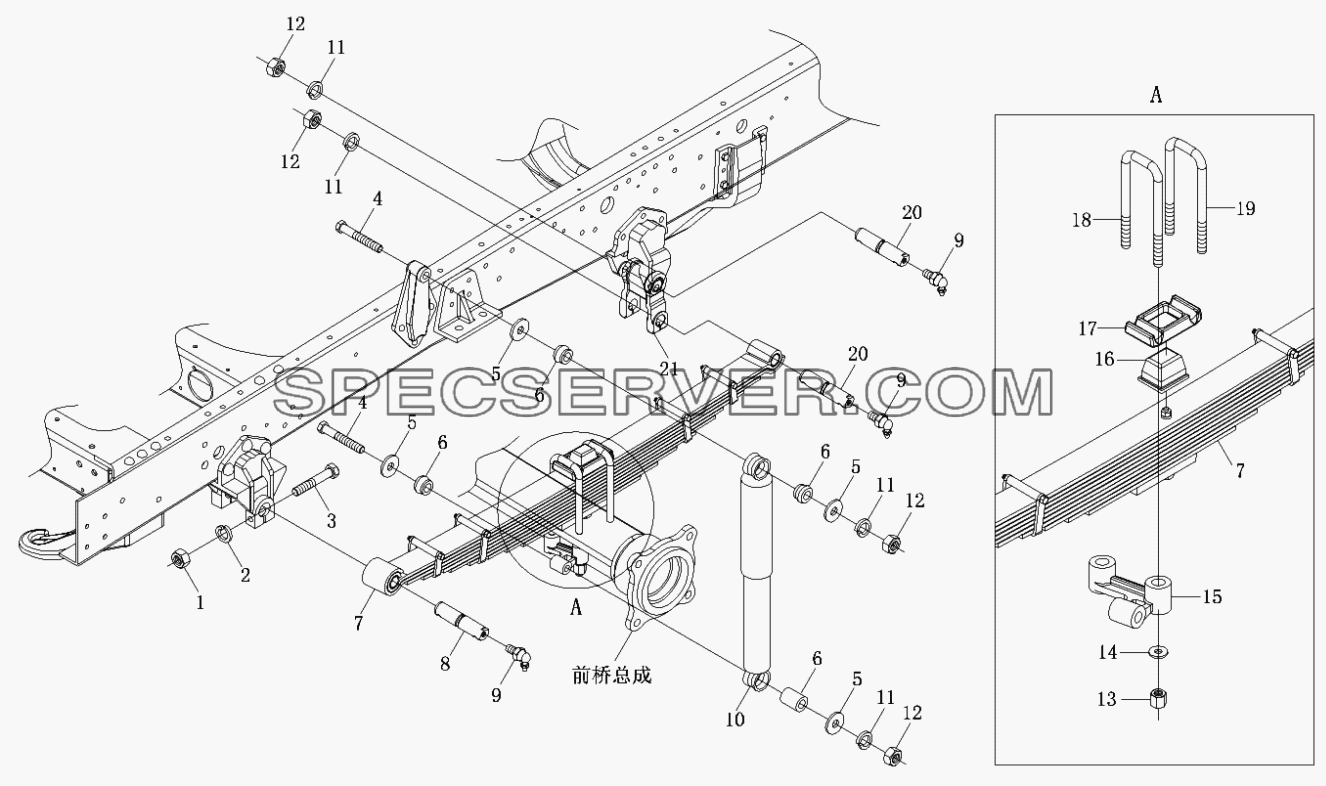

№		Номер детали	Наименование запчасти
-		1S10692920101	Передняя подвеска
1		Q341B10	Гайка шестигранная тип 1
2		Q40310	Шайба пружинная
3		Q151B1065	Болт
4		Q151B16120TF2	Болт с шестигранной головкой
5		Q40216	Шайба
6		1106629200015	Втулка оси амортизатора
7		1106929200002	Рессора передняя правая
7		1106929200014	Передняя рессора левая
8		1106929200010	Ось рессоры
9		1106629200028	Масленка
10		1106629200012	Амортизатор с втулкой
11		Q40316	Шайба пружинная
12		Q341B16	Гайка
13		Q363B16	Гайка
14		Q40516	Шайба пружинная
15		1106929200004	Кронштейн переднего амортизатора нижний левый
15		1106929200005	Кронштейн переднего амортизатора нижний правый
16		1105329200004	Стопор
17		1106929200006	Накладка рессоры
18		1106929200008	Стремянка передней рессоры передняя
19		1106929200007	Стремянка передней рессоры задняя
20		1106929200013	Ось подвески
21		1106929200011	Подвеска левая
21		1106929200012	Подвеска правая

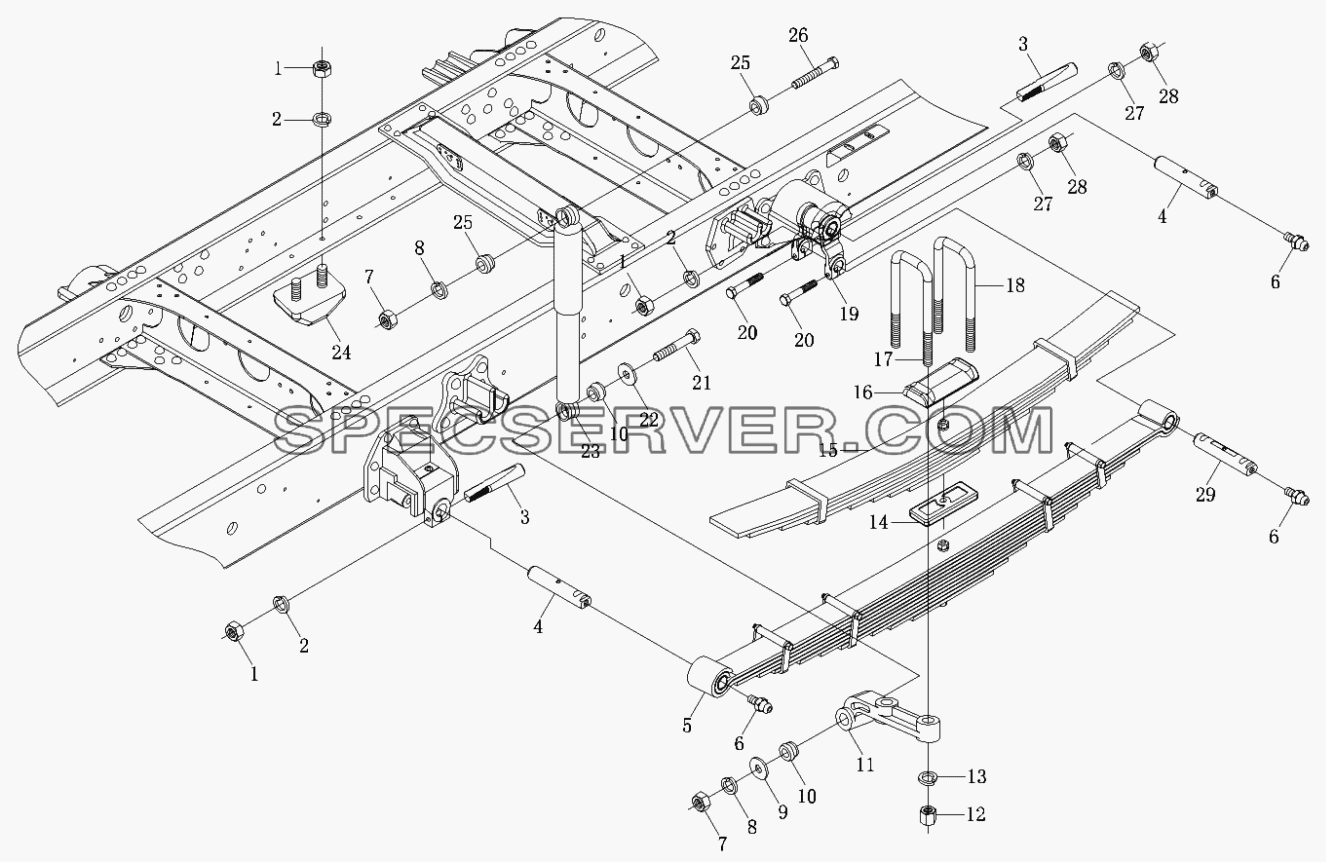

Подвеска задняя для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10692950101	Подвеска задняя
-		1S10992958001	Подвеска задняя
1		Q341B12	Гайка шестигранная тип 1
2		Q40312	Шайба пружинная
3		1106629500004	Штифт
4		1108929500003	Ось рессоры 1
5		1106929500002	Рессора задняя правая
5		1106929500010	Рессора левая задняя
6		N7A10	Масленка
7		Q341B18	Гайка
8		Q40318	Шайба пружинная
9		Q40218	Шайба
10		1106629500048	Втулка оси амортизатора
11		1106629500039	Кронштейн амортизатора нижний
12		Q363B20	Гайка шестигранная высокая
13		Q40520	Шайба пружинная
14		1106629500008	Нижняя плита вспомогательной рессоры
14		1106629500037	Нижняя плита вспомогательной рессоры
15		1106929500003	Рессора вспомогательная в сборе
16		1106929500028	Крышка
16		1108929500002	Крышка
17		1106929500026	Стремянка передняя задней рессоры
18		1106629500031	Стремянка задняя
18		1106929500027	Стремянка задняя задней рессоры
18		1107929500002	Стремянка рессоры задняя
19		1106629500011	Проушина с втулкой
20		Q151B1060	Болт с шестигранной головкой
21		1106629500044	Ось амортизатора нижняя
22		Q40220	Шайба
23		1106629500029	Задний амортизатор с втулкой
24		1106629500014	Колодка фиксирующая
25		1106929500007	Втулка оси амортизатора
26		Q151B1895	Болт с шестигранной головкой
27		Q40310	Шайба пружинная
28		Q341B10	Гайка шестигранная тип 1
29		1108929500004	Ось рессоры 2

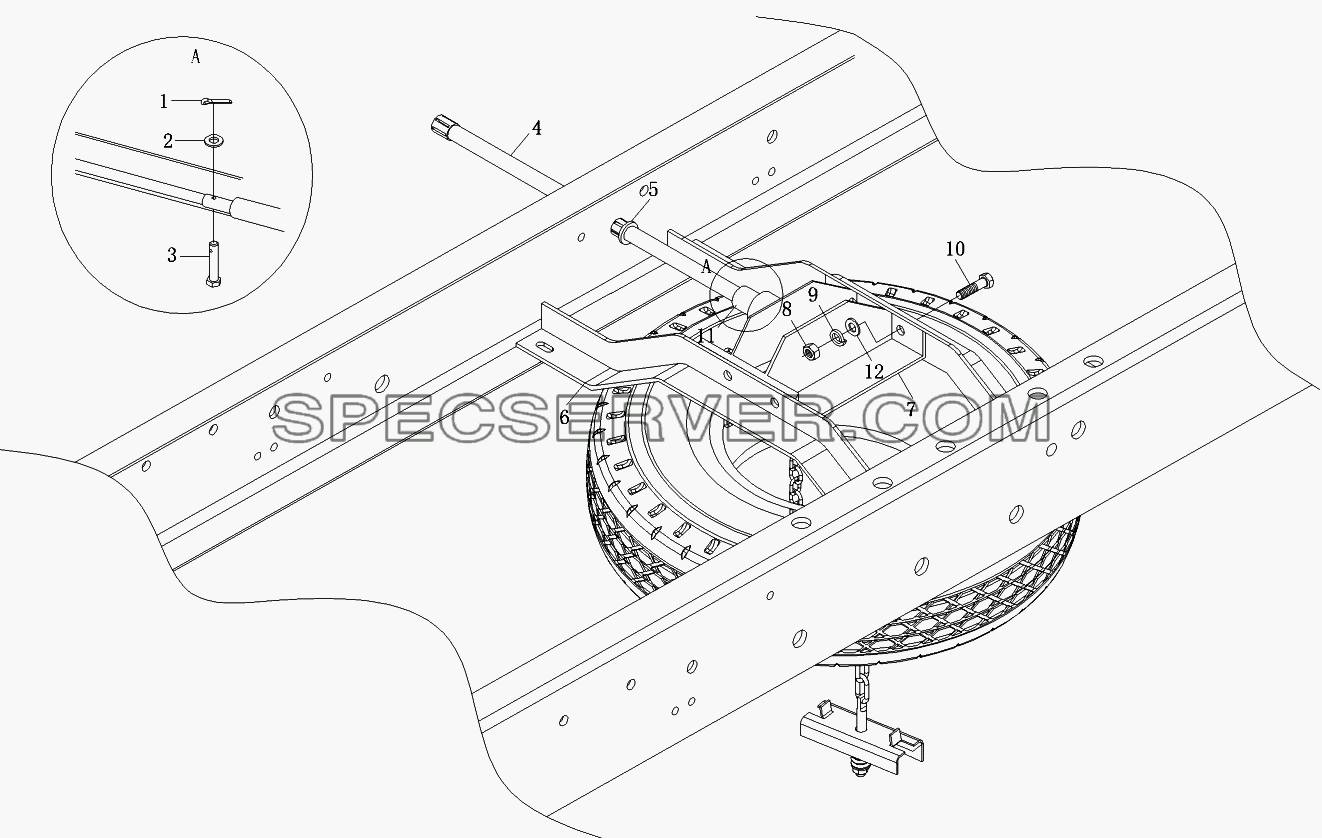

Подъемное устройство запасного колеса для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S10663150000	Установка запасного колеса
1		Q5002520	Шплинт
2		Q40108	Плоская шайба
3		Q5100840	Палец
4		1106631500005	Вал
5		1106631500003	Втулка
6		1106631500002	Фиксирующая поперечина запасного колеса
7		1106631500008	Механизм подъема запасного колеса
8		Q341B10	Гайка шестигранная тип 1
9		Q40310	Шайба пружинная
10		Q150B1025	Болт с шестигранной головкой
11		1106631500004	Пыльник
12		Q40110	Плоская шайба

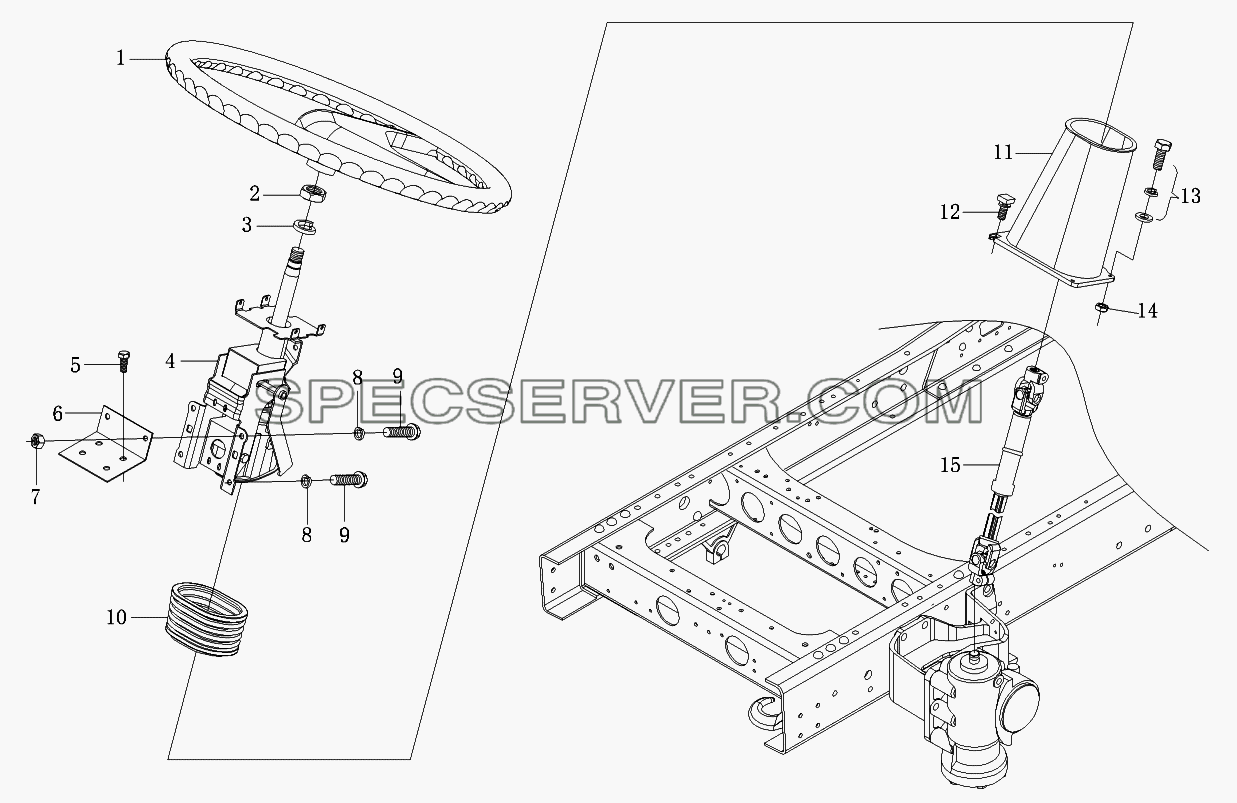

Управление рулевое для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S108934201H2	Рулевое управление
1		1310834200001	Рулевое колесо
2		Q351B20T15	Гайка шестигранная тонкая
3		Q40320	Шайба пружинная
4		1310834200002	Рулевая колонка с регулировочным механизмом
5		Q1840820	Болт с шестигранной головкой и зубчатым буртиком
6		1310834200004	Усилительная пластина
7		Q340B08	Гайка шестигранная тип 1
8		Q40308	Шайба пружинная
9		Q150B0825	Болт с шестигранной головкой
10		1310834200005	Пыльник
11		1310834200006	Защитная трубка
12		1124134200005	Соединительный болт защитной трубки
13		Q1460630	Болт с шестигранной головкой, пружинная шайба и плоская шайба
14		Q33006	Гайка шестигранная с буртиком
15		1108934280002	Карданный вал рулевого управления

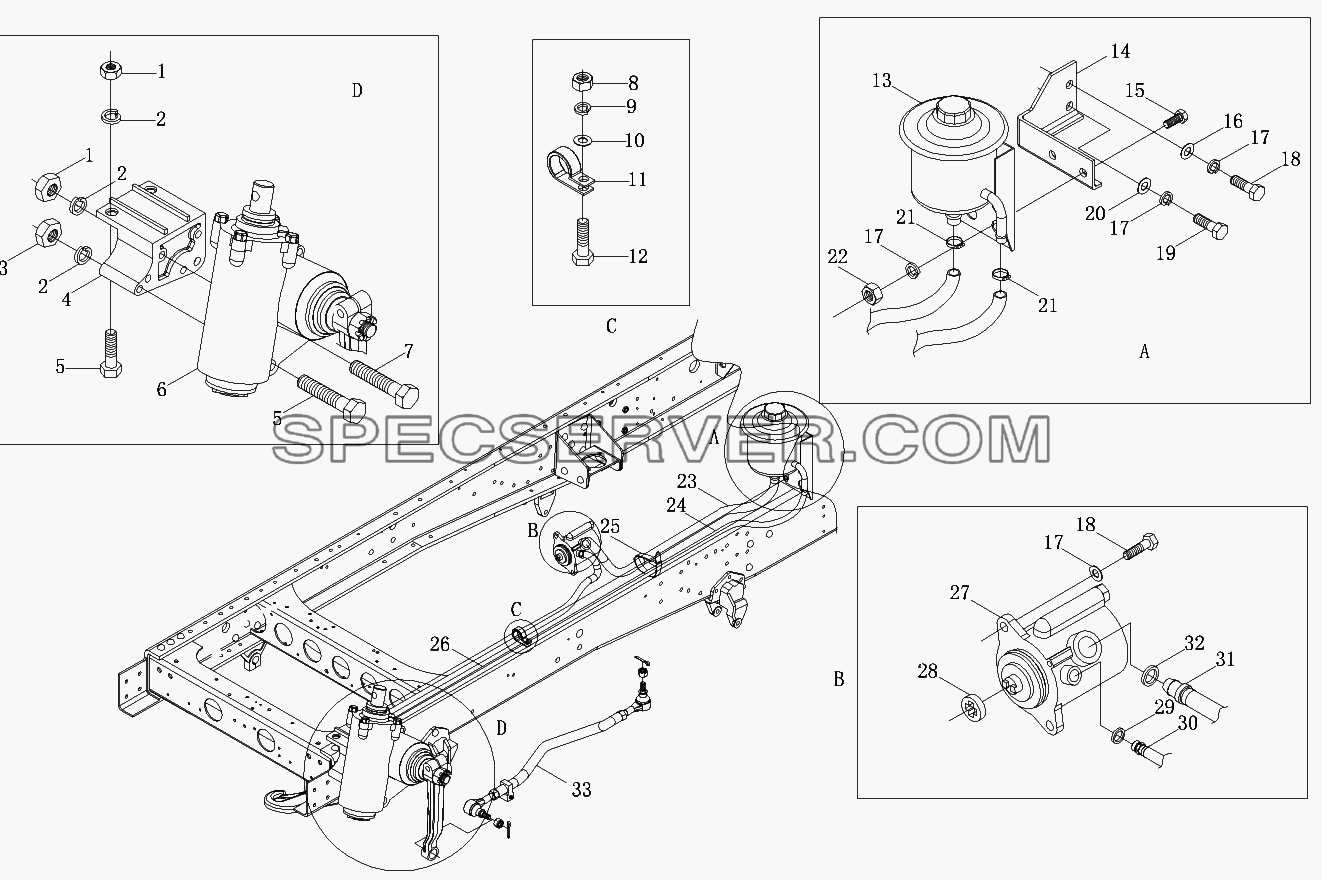

Гидроусилитель рулевого управления для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1S106934001H2	Рулевой механизм
1		Q340B12T13F2	Шестигранная гайка
2		Q40312	Шайба пружинная
3		Q340B12	Гайка шестигранная тип 1
4		1106934000002	Кронштейн рулевого механизма
5		Q150B1240	Болт, шайба пружинная, шайба плоская
6		1106934000011	Рулевой механизм с рычагом
7		Q150B12130TF2	Болт с шестигранной головкой
8		Q340B06	Гайка шестигранная тип 1
9		Q40306	Шайба пружинная
10		Q40106	Плоская шайба
11		1417035600080	Скоба
12		Q150B0620	Болт с шестигранной головкой
13		1106934080002	Бачок гидроусилителя рулевого управления в сборе
14		1314134000010	Кронштейн бачка гидроусилителя рулевого управления в сборе
15		Q150B1025	Болт с шестигранной головкой
16		Q40110	Плоская шайба
17		Q40310	Шайба пружинная
18		Q150B1030	Болт с шестигранной головкой
19		Q150B0830	Болт с шестигранной головкой
20		Q40108	Плоская шайба
21		Q67632	Кольцевой хомут
22		Q340B10	Гайка шестигранная тип 1
23		1106934080003	Шланг
24		1106934080004	Топливопровод возвратный
25		Q67405150	Хомут стяжной
26		1106934000019	Маслопровод высокого давления
27		1106934000021	Насос гидроусилителя рулевого управления в сборе
28		1106934000020	Втулка
29		Q72320	Уплотнительная прокладка
30		1106934000023	Штуцер
31		1106934000022	Штуцер
32		Q72322	Уплотнительная прокладка
33		1106930000003	Тяга рулевая в сборе

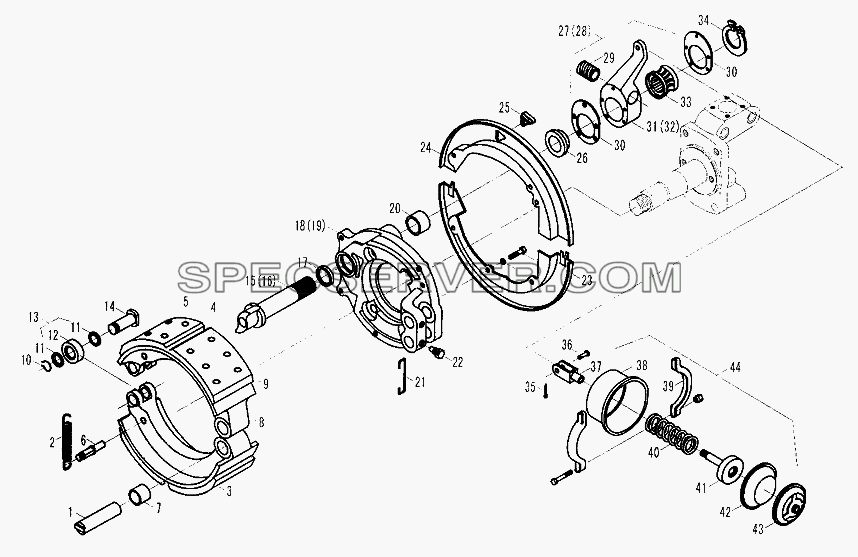

Тормоза передние для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		1106930301201	Тормозной барабан
-		3501K11-105	Накладка фрикционная
-		3501N-105	Накладка фрикционная
-		AQZ350103-005	Фрикционный диск переднего тормоза
-		BJ3150-105	Накладка фрикционная
1		3501132NJ1063DD	Ось передней тормозной колодки
2		3501118NJ1063DD	Пружина возвратная
3		3501084NJ1063DD	Передняя тормозная колодка с втулкой
4		3501085NJ1063DD	Передняя тормозная колодка
5		3501105NJ1063DD	Накладка фрикционная
13		3501210Z11QZ	Ролик тормозной колодки
15		3501211Z11QZ	Вал разжимной тормоза
19		3501026NJ1063DD	Суппорт тормоза
28		3501D-050-A	Рычаг регулировочный переднего тормоза
45		3519C-010	Камера тормозная передняя левая
46		3519C-015	Тормозная камера передняя правая
