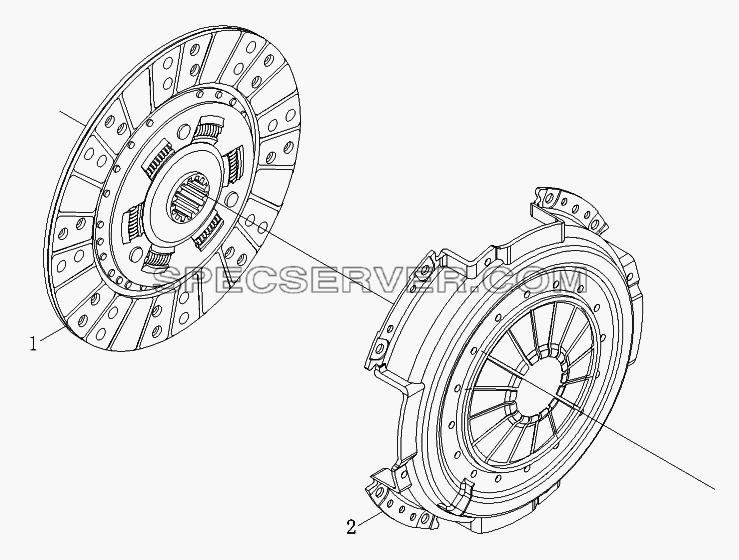

№		Номер детали	Наименование запчасти
-		1S10691610102	Сцепление
1		1106916100004	Диск сцепления ведомый
2		1106916100005	Диск сцепления нажимной

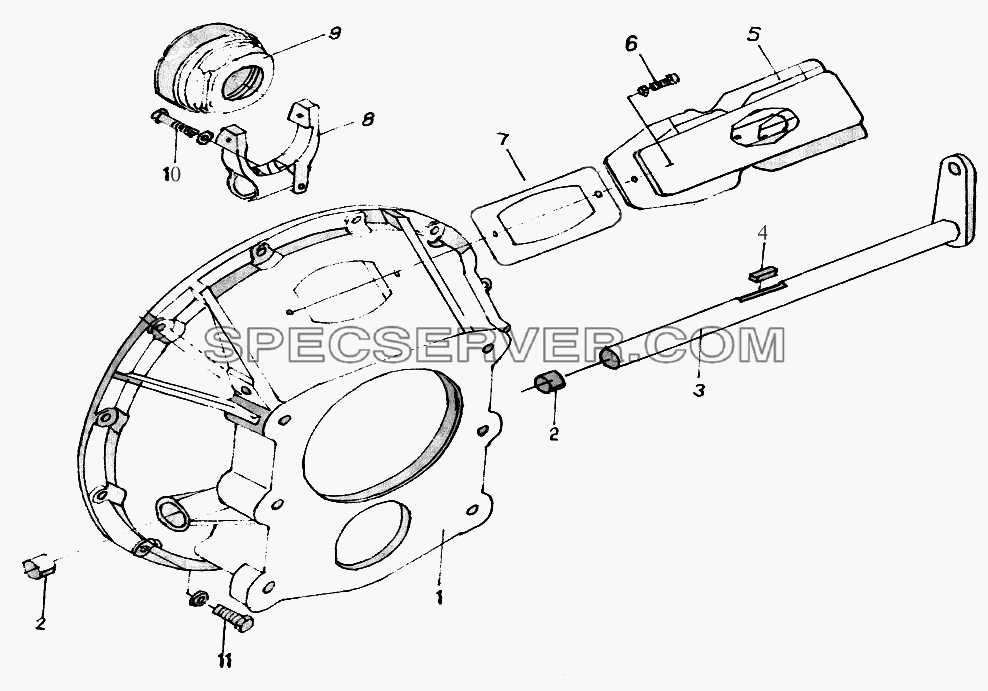

Картер сцепления для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1601011-00003	Картер сцепления
2		1601012B-00003	Втулка вала вилки сцепления
3		16N-02060B-00003	Вал вилки сцепления
4		Q5500625	Сегментная шпонка
5		1601031-11	Крышка
6		M6x16	Болт
7		1601041-00003	Прокладка
8		1602366-00003	Вилка сцепления
9		1602131-00003	Корпус выжимного подшипника
10		1602371-120	Болт
11		[Бoлт kapтepa cцeплeния M16x2,0x50 8,8]	Болт картера сцепления М16х2,0х50 8,8

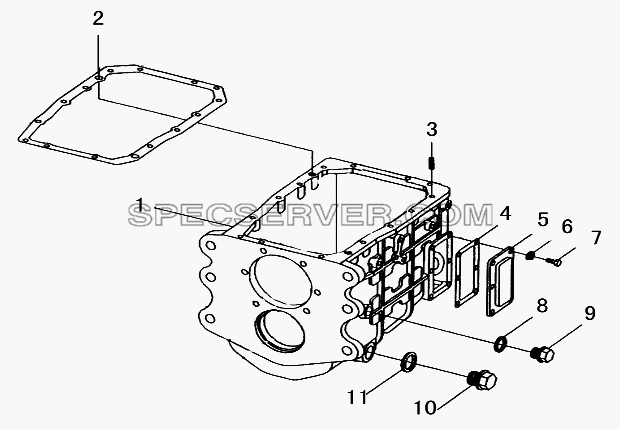

Картер коробки передач для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1701011-21	Картер коробки переключения передач
2		1702102-680	Прокладка
3		1701012-11	Пластина прижимная
4		1701021-11	Прокладка крышки коробки отбора мощности
5		1701018-11	Крышка
6		Q40310	Шайба пружинная
7		CQ1501020	Болт
8		1701029-11B1	Прокладка
9		1701711-00003	Пробка маслозаливная
10		1701030-11	Масловыпускная пробка
11		1701033-11	Прокладка

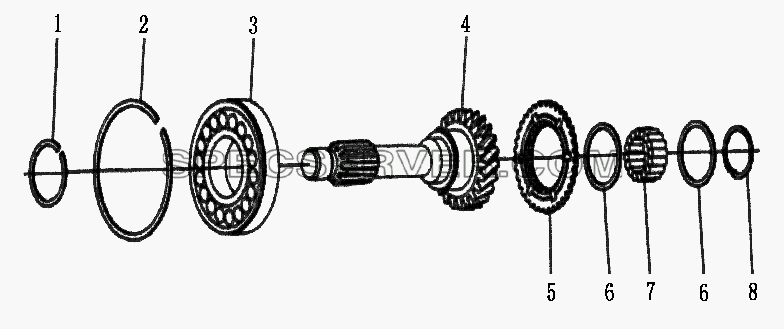

Вал первичный для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1701116-11	Кольцо упорное
1		1701117-11	Кольцо упорное
1		1701118-11	Кольцо упорное
1		1701119-11	Кольцо упорное
2		1701114-11	Кольцо упорное
3		192310K	Роликовый подшипник
4		1701112-14B1	Первичный вал
5		1701384-11	Синхронизатор пятой и шестой передач
6		1701401-11	Проставочное кольцо
7		1701402-11	Роликовый подшипник вторичного вала
8		1701406-11	Кольцо стопорное

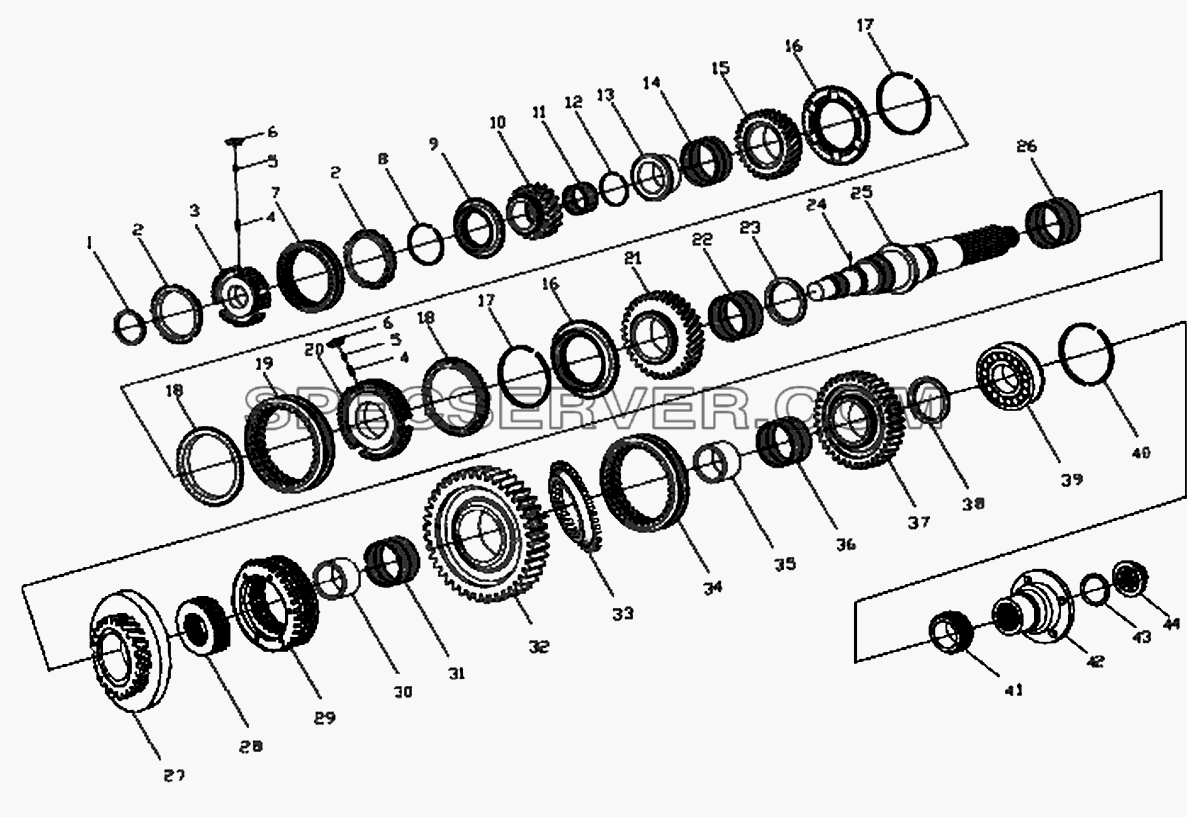

Вал вторичный для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1701396-11	Кольцо упорное
2		1701387-11	Кольцо синхронизатора пятой и шестой передач
3		1701391-11	Подкладка картера шестерен
4		1701357-11	Пружина-синхронизатор
5		1701358-11	Фиксирующий блок-синхронизатор
6		1701359-11	Сухарь синхронизатора
7		1701393-11	Скользящая зубчатая втулка синхронизатора пятой и шестой передач
8		1701386-11	Кольцо стопорное
9		1701384-11	Синхронизатор пятой и шестой передач
10		1701383-14	Шестерня
11		1701381-11A1	Роликовый подшипник
12		1701373-11	Кольцо стопорное
13		1701367-11A1	Втулка
14		49249/65	Роликовый подшипник
15		1701371-14	Шестерня четвертой передачи
16		1701352-11	Синхронизатор третьей и четвертой передач
17		1701353-11	Кольцо упорное
18		1701313-120	Кольцо синхронизатора третьей и четвертой передач
18		1701354-11	Кольцо синхронизатора третьей и четвертой передач
19		1701361-11	Скользящая зубчатая втулка синхронизатора третьей и четвертой передач
20		1701356-11	Ступица синхронизатора третьей и четвертой передач
21		1701351-11	Шестерня третьей передачи
22		49249/65	Роликовый подшипник
23		1701348-11	Проставка
24		1701368-11	Втулка шестерни четвертой передачи
25		1701301-11A1	Вторичный вал коробки передач
26		1701309-11	Подшипник
26		49241/75K	Роликовый подшипник
27		1701305-14	Шестерня второй передачи
28		1701314-11	Седло неподвижной шестерни - Первая и вторая скорость
29		1701315-11	Синхронизатор первой и второй передачи в сборе
30		1701332-11	Втулка
31		49241/75K	Роликовый подшипник
32		1701331-11	Шестерня первой скорости
33		1701336-11	Седло неподвижной шестерни - Задний ход
34		1701337-11	Втулка скользящей шестерни заднего хода
35		1701341-11	Втулка
36		69241/70	Игольчатый подшипник
37		1701339-11	Шестерня заднего хода
38		1701343-11	Упорная шайба
39		192310K	Роликовый подшипник
40		1701114-11	Кольцо упорное
41		1701421-11	Привод спидометра
42		1701460-11	Фланец вторичного вала
43		1701466-11	О-образное кольцо
44		1701471-11	Контровочная гайка

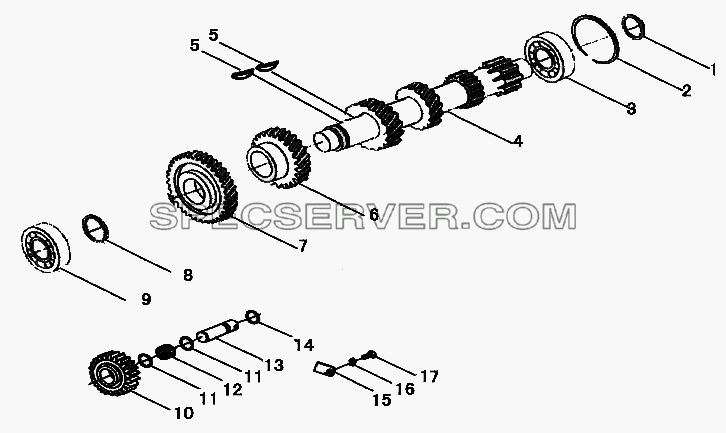

Вал промежуточный для Foton-BJ1099 (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		1701242-11	Кольцо упорное
2		1701246-11	Кольцо упорное
3		192308K	Роликовый подшипник
4		1701212-14	Промежуточный вал
5		1701226-11	Сегментная шпонка
6		1701223-14	Шестерня
7		1701224-14	Редукционная шестерня промежуточного вал
8		1701228-11	Кольцо упорное
9		NUP309EN	Роликовый подшипник
10		1701482-11	Промежуточная шестерня
11		1701486-11	Шайба
12		49245/27	Игольчатый подшипник
13		1701481-11	Вал
14		1701487-11	О-образное кольцо
15		1701489-11	Замковая пластина
16		Q40308	Шайба пружинная
17		CQ1500816	Болт замковой пластины
