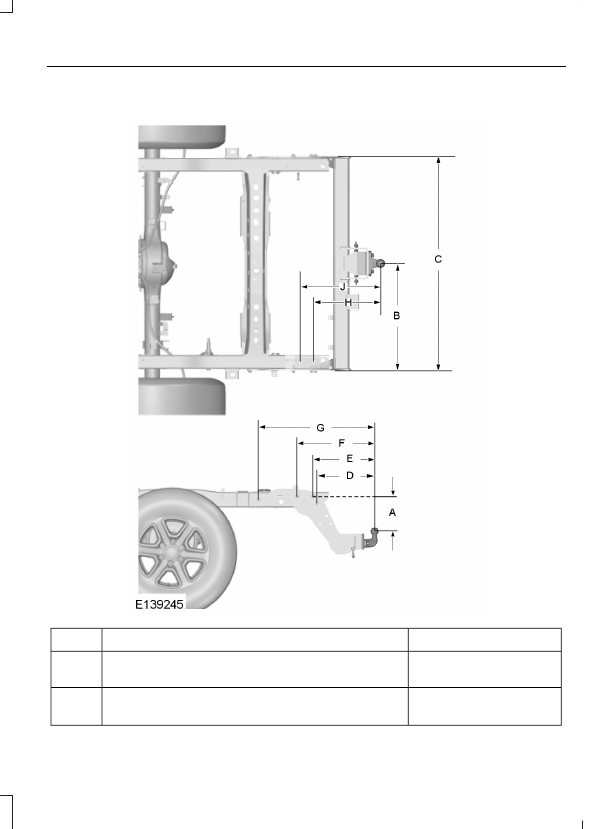

4x2 (автомобили с увеличенной высотой расположения кузова) и 4x4

Размеры, мм (дюймы)

Габариты

Поз.

124 ± 5 (4,8 ± 0,2)

Точка крепления — центр шаровой опоры

буксирного устройства (4x2)

A

221,5 ± 5 (8,7 ± 0,2)

Точка крепления – центр шаровой опоры

буксирного устройства (4x2

*

 или 4x4)

A

219

Заправочные объемы и технические характеристики

Размеры, мм (дюймы)

Габариты

Поз.

588 (23,1)

Центр шаровой опоры буксирного устройства

— лонжерон

B

1176 (46,3)

Расстояние между наружными сторонами

лонжеронов

C

419 ± 5 (16,5 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 1-й точки крепления (4x2)

D

363 ± 5 (14,3 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 1-й точки крепления (4x2

*

 или 4x4)

D

442 ± 5 (17,4 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 2-й точки крепления (4x2)

E

386 ± 5 (15,2 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 2-й точки крепления (4x2

*

 или 4x4)

E

542 ± 5 (21,3 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 3-й точки крепления (4x2)

F

486 ± 5 (19,1 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 3-й точки крепления (4x2

*

 или 4x4)

F

785 ± 5 (30,9 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 4-й точки крепления (4x2)

G

728 ± 5 (28,7 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 4-й точки крепления (4x2

*

 или 4x4)

G

429 ± 5 (16,8 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 5-й точки крепления (4x2)

H

373 ± 5 (14,7 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 5-й точки крепления (4x2

*

 или 4x4)

H

504 ± 5 (19,8 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 6-й точки крепления (4x2)

J

448 ± 5 (17,6 ± 0,2)

Центр шаровой опоры буксирного устройства

— центр 6-й точки крепления (4x2

*

 или 4x4)

J

*

Автомобили с увеличенным дорожным просветом

220

Заправочные объемы и технические характеристики

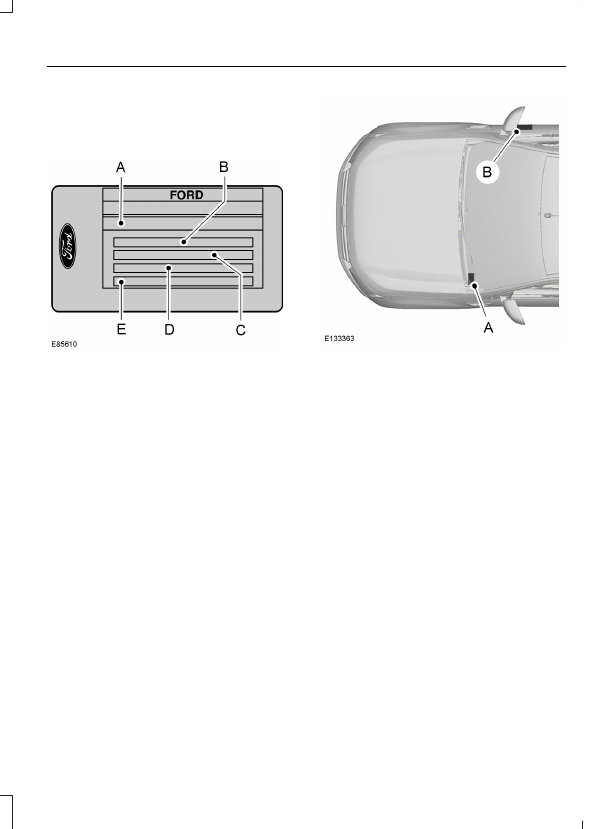

ТАБЛИЧКА С
ИДЕНТИФИКАЦИОННЫМ
НОМЕРОМ АВТОМОБИЛЯ

Идентификационный номер
автомобиля (VIN)

A

Полная разрешенная масса
автомобиля

B

Полная масса автопоезда

C

Максимальная нагрузка на
передний мост

D

Максимальная нагрузка на
задний мост

E

Табличка с указанием
идентификационного номера
автомобиля и максимальных нагрузок
расположена в нижней части проема
двери пассажира со стороны замка.

ИДЕНТИФИКАЦИОННЫЙ
НОМЕР АВТОМОБИЛЯ

Идентификационный номер
автомобиля расположен на левой
стороне панели приборов.

Кроме того, идентификационный номер
автомобиля также отштампован на
шасси под передней дверью с правой
стороны.

221

Заправочные объемы и технические характеристики

ОБЩАЯ ИНФОРМАЦИЯ

Нажмите на кнопку на окантовочной
рамке блока для доступа к системным
функциям. Это приведет к включению
требуемой функции.

Режим отключения через один
час

Для предотвращения разрядки
аккумуляторной батареи предусмотрен
режим отключения системы через один
час. Если зажигание выключено, для
включения системы необходимо нажать
кнопку ON/OFF. Через один час система
автоматически выключается.

Полезные советы по
эксплуатации системы

ПРЕДУПРЕЖДЕНИЯ

Указанная максимальная
скорость может быть не
применима к вашему автомобилю.

Управление автомобилем, контроль за
работой всех его систем и соблюдение
скоростных ограничений всегда
остается вашей обязанностью.

Стекло на лицевой стороне
жидкокристаллического дисплея
может разбиться от удара

твердым предметом. Если стекло
разбилось, не дотрагивайтесь до
жидкого кристаллического вещества.
Если это вещество попало на кожу,
немедленно промойте пораженный
участок водой с мылом.

Блок является лазерным
устройством высокого класса, в
нем применяются невидимые

лазерные лучи. При неправильном
обращении с прибором излучение
может представлять опасность для
здоровья людей. Не пытайтесь
заглянуть внутрь отверстий блока.

ПРЕДОСТЕРЕЖЕНИЯ

Не следует пользоваться
компакт-дисками неправильной
формы, компакт-дисками с

пленкой, предохраняющей от
появления царапин, или с
самоклеющимися ярлыками. Поэтому
гарантийные рекламации на
аудиотехнику, использующие этот тип
компакт-дисков, не принимаются.

Не применяйте растворители или
аэрозоли для чистки блока.
Пользуйтесь исключительно

влажной тряпкой.

Не вставляйте посторонние
предметы в дисководы блока и
гнезда мультимедийных карт.

Не вставляйте в дисковод блока
несколько дисков одновременно.

Используйте только
12-сантиметровые диски или
8-сантиметровые с

соответствующим адаптером.

Не пытайтесь вскрыть блок. Если в
работе блока возникнут неполадки,
обратитесь к вашему дилеру.

Неправильное использование
настроек и подключений и
несоблюдение предписаний этого

руководства может привести к
повреждению блока.

В процессе обновления
программного обеспечения
запрещается поворачивать ключ

зажигания или запускать двигатель.

Рекомендуется использовать систему
при работающем двигателе или если
ключ зажигания повернут в положение
"Аксессуары". Если система активно
используется при выключенном
зажигании, следует соблюдать
осторожность, чтобы исключить
возможность разрядки аккумулятора.
