ПРЕДУПРЕЖДЕНИЯ

Не устанавливайте на автомобиль
шины, сохраняющие
работоспособность при проколе,

если первоначально автомобиль не был
оборудован такими шинами. Для
получения более подробных сведений
о применяемости шин свяжитесь со
своим дилером.

Убедитесь, что на резьбе или на
поверхностях между шпорами
колеса и гайками нет смазки

(консистентной или жидкой). Это может
привести к ослаблению гаек крепления
во время движения.

Не крепите легкосплавные диски
гайками, предназначенными для
штампованных дисков.

Примечание: Колесные гайки
легкосплавного диска подходят для
кратковременного использования со
стальным запасным колесом (максимум
две недели).

Примечание: Убедитесь в чистоте
сопрягаемых поверхностей колеса и
ступицы.

Примечание: Следите за тем, чтобы
конуса колесных гаек были обращены к
колесу.

1.

Установите колесо.

2. От руки заверните гайки крепления

колеса.

3. Установите ключ секретной гайки.

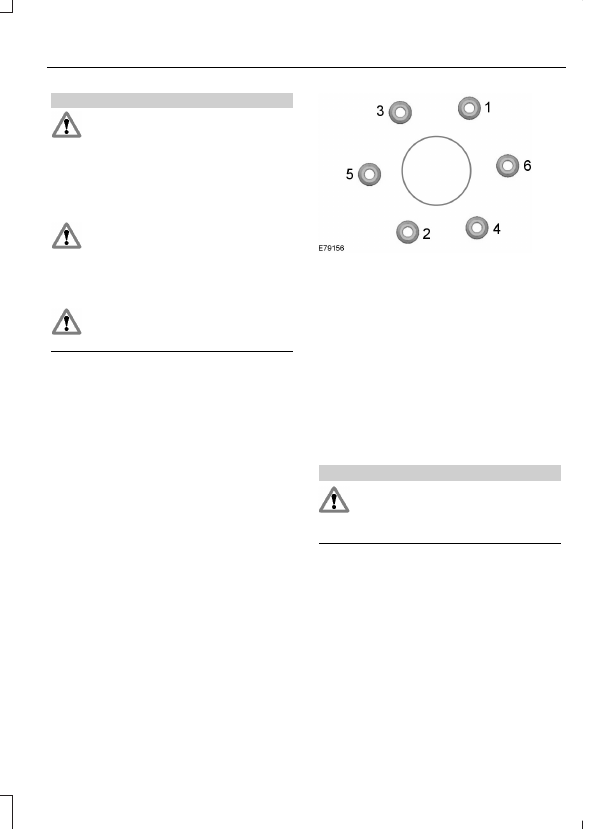

4. Установите гайки крепления колеса

и выполните предварительную
затяжку гаек крепления колеса в
указанной последовательности.

5. Опустите автомобиль и снимите

домкрат.

6. Полностью затяните все гайки

крепления колеса в указанной
последовательности.  См.
Технические характеристики
(стр. 212).

7.

Правильно совместите выступы на
колпаке ступицы колеса и на
ступице колеса.

ПРЕДУПРЕЖДЕНИЕ

Как можно скорее проверьте
момент затяжки гаек крепления
колеса и давление воздуха в

шинах.

Примечание: Если запасное колесо
отличается по размеру или конструкции
от остальных колёс автомобиля, то
произведите замену этого колеса как
можно скорее.

211

Колеса и шины

Хранение спущенной шины

ПРЕДУПРЕЖДЕНИЕ

Не поднимайте держатель
запасного колеса без
прикрепленного к нему колеса.

Механизм лебедки может быть
поврежден при ее разматывании без
нагрузки.

1.

Уложите колесо на землю внешней
стороной вниз.

2. Наклоните кронштейн и проденьте

его через центр колеса.

3. Полностью вставьте рукоятку

домкрата в направляющее
отверстие и поверните по часовой
стрелке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Момент затяжки колёсных гаек

Нм

Тип колеса

135 (99,6)

Все

Давление воздуха в шинах (холодные шины)

Полная нагрузка

Экономичный

Нормальная

нагрузка

Размер

шины

Вариант

Задняя

Передняя

Задняя

Передняя

Задняя

Передняя

бар

(фунтов

на кв.

дюйм)

бар

(фунтов

на кв.

дюйм)

бар

(фунтов

на кв.

дюйм)

бар

(фунтов

на кв.

дюйм)

бар

(фунтов

на кв.

дюйм)

бар

(фунтов

на кв.

дюйм)

3,8 (54)

2,6 (38)

2,6 (38)

2,6 (38)

2,4 (35)

2,4 (35)

215/70 R

16

*

4x2

3,0 (44)

2,6 (38)

2,6 (38)

2,6 (38)

2,4 (35)

2,4 (35)

255/70 R

16

*

Все

3,0 (44)

2,6 (38)

2,6 (38)

2,6 (38)

2,4 (35)

2,4 (35)

265/65 R

17

*

Все

3,0 (44)

2,6 (38)

2,6 (38)

2,6 (38)

2,4 (35)

2,4 (35)

265/60

R 18

*

Все

*

Цепи противоскольжения допускается устанавливать только на указанные шины.

212

Колеса и шины

РАЗМЕРЫ АВТОМОБИЛЯ

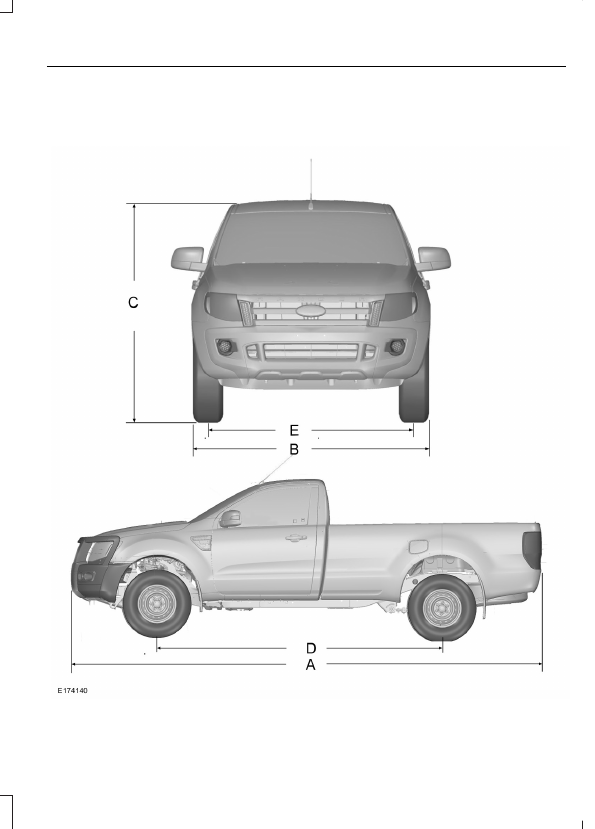

Кабина с одним рядом сидений

213

Заправочные объемы и технические характеристики

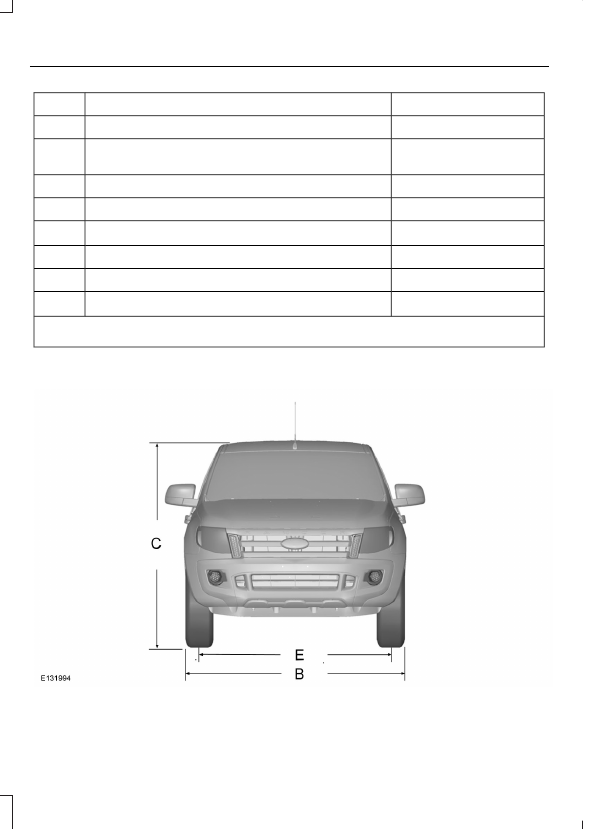

Размеры, мм (дюймы)

Габариты

Поз.

5359 (211,0)

Габаритная длина

A

5434 (214,0)

Максимальная длина с учетом передних

защитных дуг

A

1850 (72,8)

Габаритная ширина (без наружных зеркал)

B

1703 (67,0)

Габаритная высота (4x2)

C

1800-1806 (70,9-71,1)

Габаритная высота (4x2

*

 или 4x4)

C

3220 (126,8)

Колесная база

D

1590 (62,6)

Колея, передняя и задняя (4x2)

E

1560 (61,4)

Колея — передняя и задняя (4x2

*

 или 4x4)

E

*

Автомобили с увеличенным дорожным просветом

4-дверная удлиненная кабина

214

Заправочные объемы и технические характеристики
