Ford b-max. ОТКРЫВАНИЕ И ЗАКРЫВАНИЕ КАПОТА

Открытие капота

1. Потяните ручку открывания капота.






2. Сдвиньте защелку влево.









3. Откройте капот и зафиксируйте его с помощью упора.

Закрытие капота

1. Снимите стойку капота с защелки и зафиксируйте ее правильно после использования.

2. Опустите капот и дайте ему захлопнуться, отпустив с высоты 20–30 сантиметров (8–11 дюймов).

   Примечание: Убедитесь, что капот закрыт надлежащим образом.

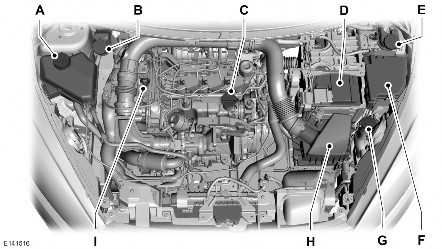

   ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.0L ECOBOOST™









   1. Бачок для охлаждающей жидкости двигателя*: См. Проверка охлаждающей жидкости двигателя (стр. 187).

   2. Бачок для тормозной жидкости и рабочей жидкости гидропривода сцепления (автомобиль с правым расположением органов управления)*:

См. Проверка уровня тормозной жидкости и рабочей жидкости гидропривода сцепления (стр. 188).

С Крышка маслозаливной горловины1: См. Проверка моторного масла

(стр. 186).

1. Аккумуляторная батарея: См. Замена аккумуляторной батареи 12 В

   (стр. 188).

2. Бачок для тормозной жидкости и рабочей жидкости гидропривода сцепления (автомобиль с левым расположением органов управления)*:

   См. Проверка уровня тормозной жидкости и рабочей жидкости гидропривода сцепления (стр. 188).

3. Блок предохранителей в моторном отсеке. См. Плавкие предохранители

   (стр. 160).

4. Бачок омывателя ветрового и заднего стекла: См. Проверка омывающей жидкости (стр. 188).




   182









5. Воздушный фильтр: Не требуется проведение сервисного обслуживания. I Масляный щуп двигателя1: См. Проверка моторного масла (стр. 186).

• Для идентификационных целей крышки бачков и маслоизмерительный щуп двигателя имеют соответствующую цветовую маркировку.

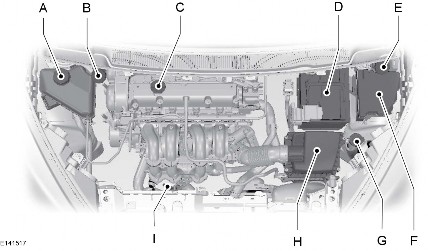

  ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.4L DURATEC-16V (SIGMA)/1.6L DURATEC-16V TI-VCT (SIGMA)









  1. Бачок для охлаждающей жидкости двигателя*: См. Проверка охлаждающей жидкости двигателя (стр. 187).

  2. Бачок для тормозной жидкости и рабочей жидкости гидропривода сцепления (автомобиль с правым расположением органов управления)*:

  См. Проверка уровня тормозной жидкости и рабочей жидкости гидропривода сцепления (стр. 188).

  С Крышка маслозаливной горловины1: См. Проверка моторного масла

  (стр. 186).

  1. Аккумуляторная батарея: См. Замена аккумуляторной батареи 12 В

     (стр. 188).




     183









  2. Бачок для тормозной жидкости и рабочей жидкости гидропривода сцепления (автомобиль с левым расположением органов управления)*:

     См. Проверка уровня тормозной жидкости и рабочей жидкости гидропривода сцепления (стр. 188).

  3. Блок предохранителей в моторном отсеке. См. Плавкие предохранители

     (стр. 160).

  4. Бачок омывателя ветрового и заднего стекла: См. Проверка омывающей жидкости (стр. 188).

  5. Воздушный фильтр: Не требуется проведение сервисного обслуживания. I Масляный щуп двигателя1: См. Проверка моторного масла (стр. 186).

• Для идентификационных целей крышки бачков и маслоизмерительный щуп двигателя имеют соответствующую цветовую маркировку.

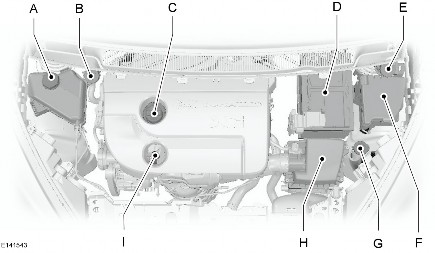

  ОБЩИЙ ВИД МОТОРНОГО ОТСЕКА - 1.5L DURATORQ — TDCI/1.6L DURATORQ-TDCI (DV) ДИЗЕЛЬ









  184









  1. Бачок для охлаждающей жидкости двигателя*: См. Проверка охлаждающей жидкости двигателя (стр. 187).

  2. Бачок для тормозной жидкости и рабочей жидкости гидропривода сцепления (автомобиль с правым расположением органов управления)*:

  См. Проверка уровня тормозной жидкости и рабочей жидкости гидропривода сцепления (стр. 188).

  С Крышка маслозаливной горловины1: См. Проверка моторного масла

  (стр. 186).

  1. Аккумуляторная батарея: См. Замена аккумуляторной батареи 12 В

     (стр. 188).

  2. Бачок для тормозной жидкости и рабочей жидкости гидропривода сцепления (автомобиль с левым расположением органов управления)*:

     См. Проверка уровня тормозной жидкости и рабочей жидкости гидропривода сцепления (стр. 188).

  3. Блок предохранителей в моторном отсеке. См. Плавкие предохранители

     (стр. 160).

  4. Бачок омывателя ветрового и заднего стекла: См. Проверка омывающей жидкости (стр. 188).

  5. Воздушный фильтр: Не требуется проведение сервисного обслуживания. I Масляный щуп двигателя1: См. Проверка моторного масла (стр. 186).

• Для идентификационных целей крышки бачков и маслоизмерительный щуп двигателя имеют соответствующую цветовую маркировку.
