91

What it means

What to do

amber

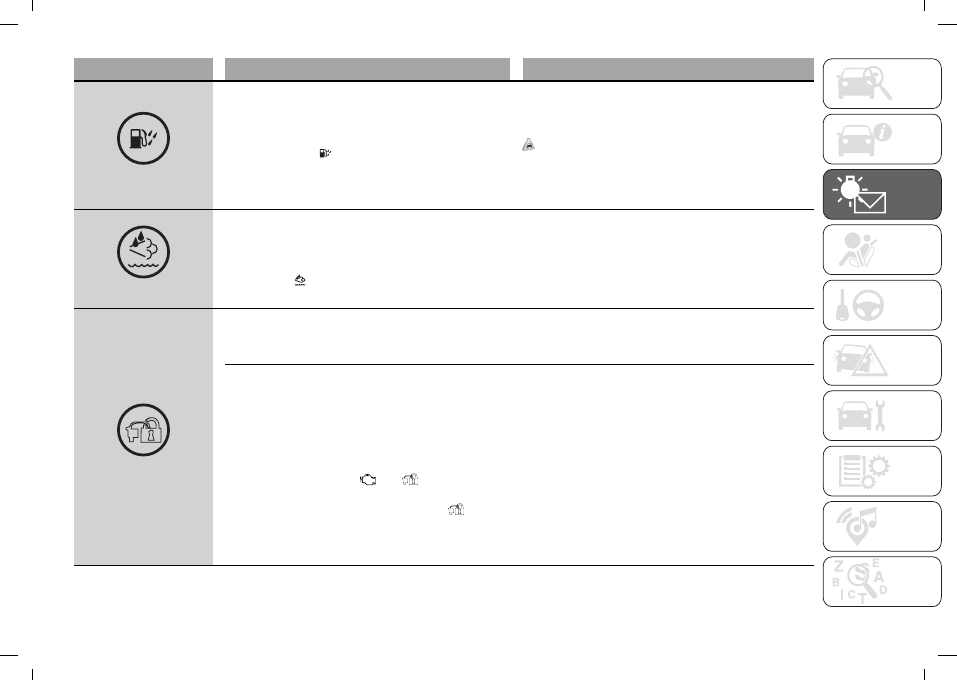

WATER IN DIESEL FILTER (Multijet versions)

The warning light switches on when the ignition key

is turned to MAR, but it should switch off after a few

seconds.
The warning light

switches on to indicate the

presence of water in dated the diesel filter.

On some versions the display shows the dedicated

message.

14)

amber

INDICATION OF DIESEL EMISSIONS ADDITIVE LOW

LEVEL (UREA)

(for versions/markets, where provided)

The Diesel Emissions Additive (UREA) low level

warning light

lights up if the vehicle has a low level

of UREA.

amber

VEHICLE PROTECTION SYSTEM FAULT - FIAT

CODE - ALARM FAULT (for versions/markets, where

provided - amber) - BREAK-IN ATTEMPT

Fiat CODE Vehicle protection system fault

If, with the ignition key at MAR, the warning light

stays on permanently, this indicates a possible failure

(see “Fiat Code system” in the “Know your vehicle”

section).

On some versions the display shows the dedicated

message.
WARNING Warning lights

and

will come on at

the same time to indicate a Fiat CODE system failure.
If with the engine running the warning light

flashes,

the vehicle is not protected by the engine immobiliser

(see “Fiat Code system Running section “Know your

vehicle”).

Contact a Fiat Dealership to have all the keys stored in

the memory.

 KNOWING THE INSTRUMENT PANEL

92

What it means

What to do

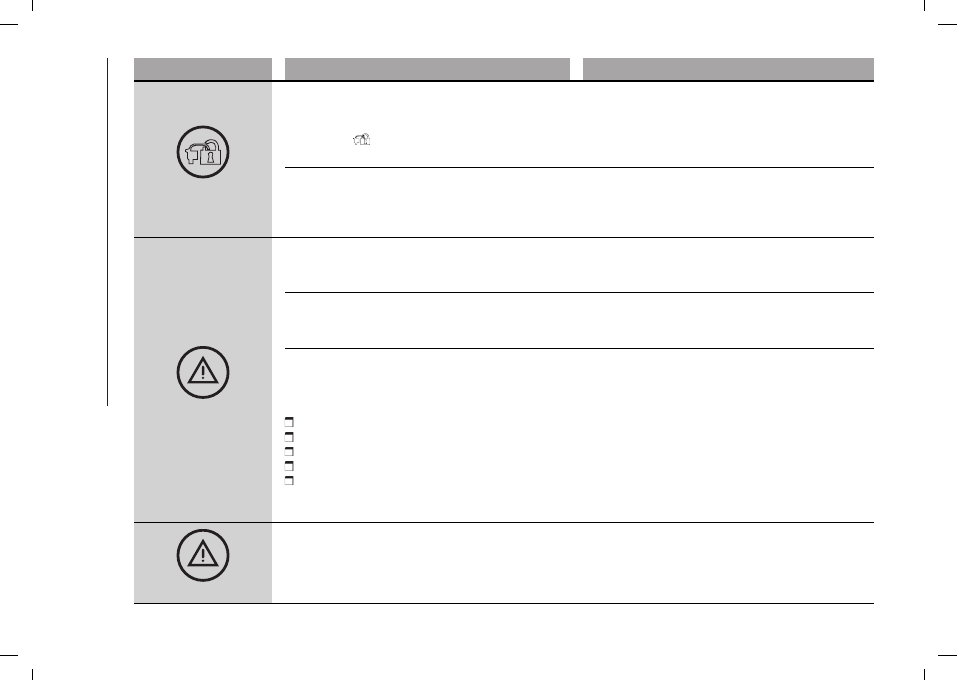

amber

Alarm fault

(for versions/markets, where provided)

A fault with the alarm system is signalled by this
warning light

(or symbol in the display) coming on.

A specific message is displayed on certain versions.

Contact a Fiat Dealership as soon as possible.

Break-in attempt

The warning light will blink rapidly or the symbol will

appear on the display to indicate a break-in attempt.

A specific message is displayed on certain versions.

Contact a Fiat Dealership as soon as possible.

amber

GENERAL FAILURE INDICATION

The warning light turns on in the following

circumstances:

Engine oil pressure sensor failure

The warning light switches on when an engine oil

pressure sensor anomaly is detected.

Contact a Fiat Dealership as soon as possible to have

the fault fixed.

Exterior lights failure:

On certain versions, the warning light will come

on when a failure to one of the following lights is

detected:

side lights;

brake lights;

rear fog lamps;

direction indicators;

number plate lights.

On some versions the display shows the dedicated

message.

The failure relating to these lights could be: one or more

blown bulbs, a blown protection fuse or a break in the

electrical connection.

amber

Fuel cut-off inertia switch tripped

The warning light switches on when the fuel cut-off

inertia switch is tripped. The display shows the

dedicated message.

93

What it means

What to do

amber

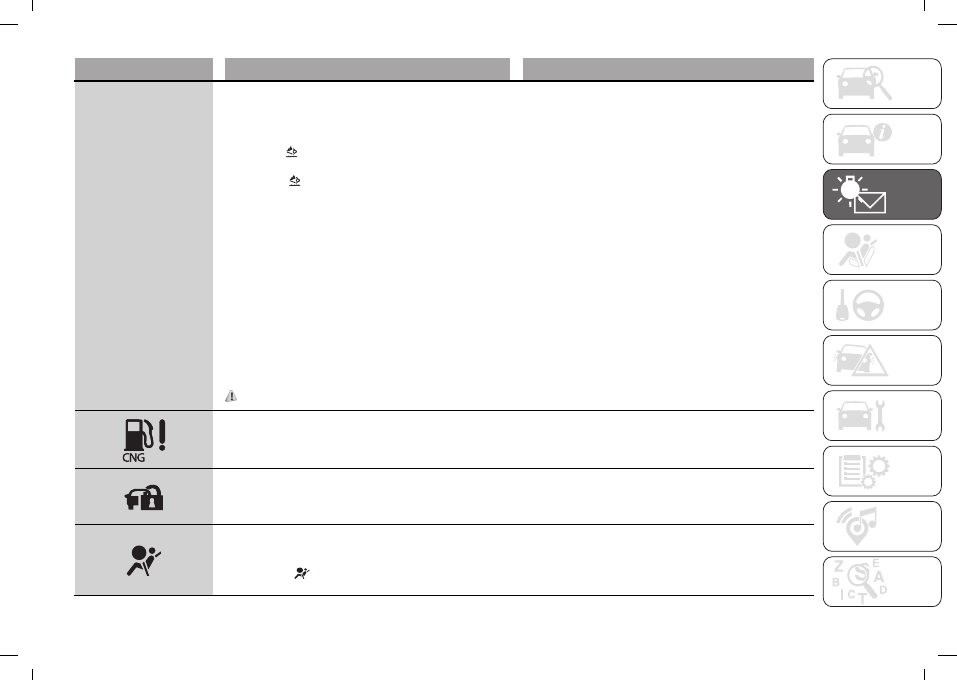

Parking sensor failure

(for versions/markets, where provided)

See parking sensor warning light section.

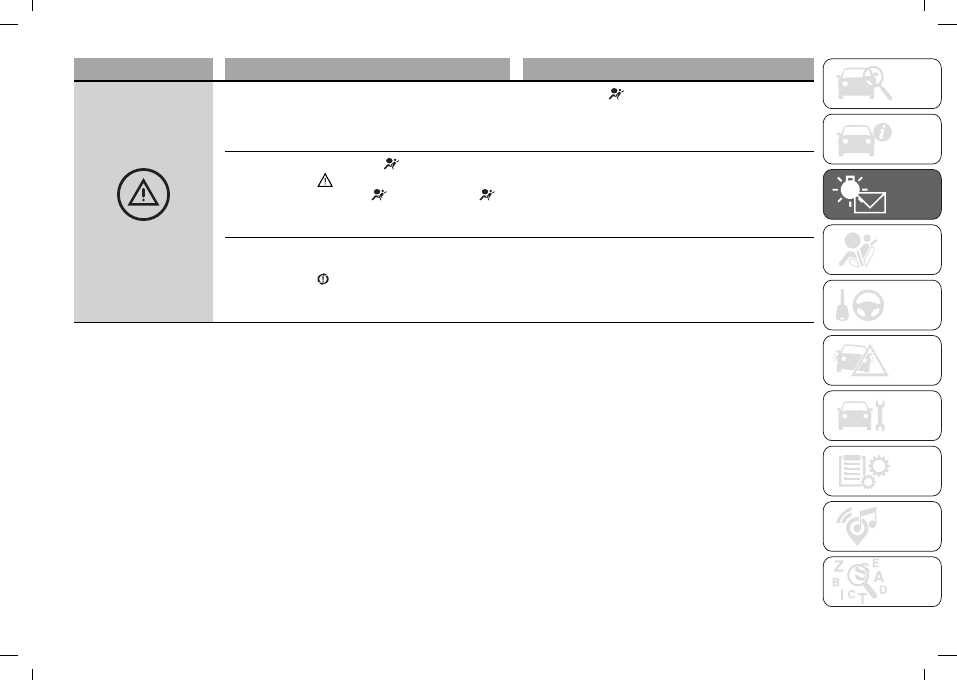

In this case, the

warning light may not indicate a

possible problem with the airbag restraint system.

Before continuing, contact a Fiat Dealership to have the

system checked immediately.

Airbag failure warning light

The warning light

turns on and flashes to indicate

a failure of the warning light

. In this case, the

warning light may not indicate a possible problem with

the airbag restraint system.

Before continuing, contact a Fiat Dealership to have the

system checked immediately.

Start&Stop system failure

(for versions/markets, where provided)

The warning light

comes on alternatively to the

warning light when a Start&Stop system fault is

detected.

In this case, contact the Fiat Service Network as soon

as possible

 KNOWING THE INSTRUMENT PANEL

94

What it means

What to do

amber

DPF (PARTICULATE FILTER) CLEANING UNDERWAY

(for versions/markets, where provided)

The warning light switches on when the ignition key

is turned to MAR, but it should switch off after a few

seconds.

The warning light switches on constantly to inform

the driver that the DPF system needs to eliminate

the trapped pollutants (particulate) through the

regeneration process.

A specific message will appear on the display when

the warning light comes on (for versions/markets,

where provided).

WARNING Failure to follow the required

procedure when the DPF warning light comes on

for a mileage equal to or greater than 30 km or

for a cumulative time equal to or greater than 2

hours, may result in the warning light

coming

on with consequent damage to the DPF device.

Remember that if the warning light

is on, it

is necessary to go to the Fiat  Dealership to

restore the correct function of the DPF.

The warning light does not come on during every DPF

regeneration, but only when driving conditions require

that the driver is notified. The warning light will go off

if the vehicle stays in motion until regeneration has

been completed. The process normally takes about 15

minutes.

Optimum conditions for completing the process are

achieved by travelling at 60 km/h with engine revs

above 2000 rpm. If this warning light comes on, it does

not mean the vehicle is defective, so there is no need to

take it to a garage.

50) 51)

amber

ESC SYSTEM

ESC system activation

Flashing of the warning light while driving indicates the

intervention of the ESC system.

ESC system failure

The warning light switches on when the ignition key

is turned to MAR, but it should switch off after a few

seconds.

The display will show a dedicated message.

If the warning light does not go out or remains on whilst

driving, go to a Fiat Dealership.

95

What it means

What to do

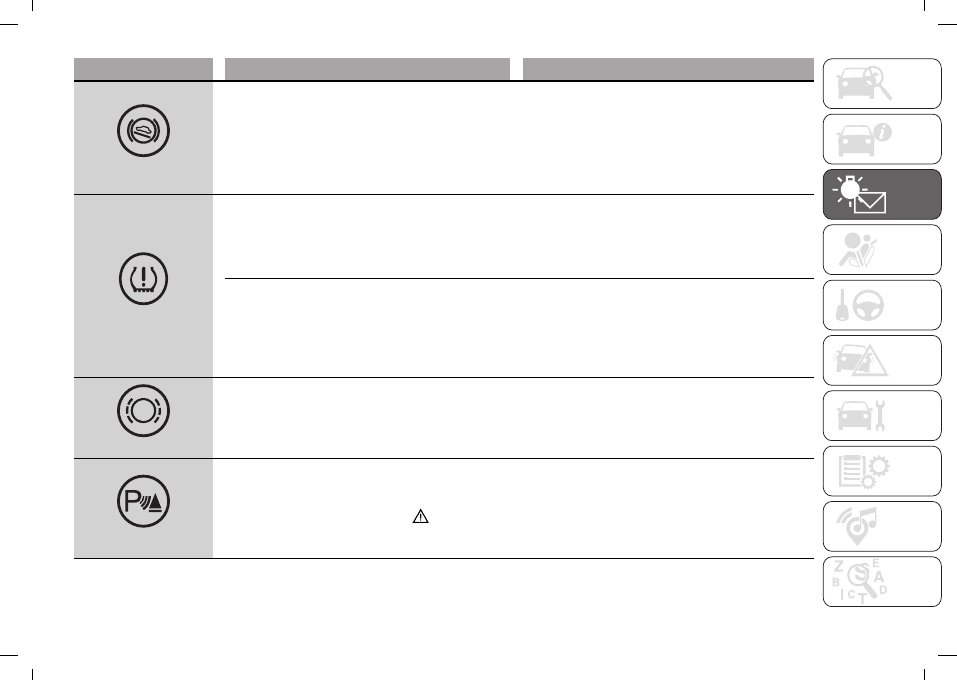

amber

HILL HOLDER FAILURE

(for versions/markets, where provided)

When the key is turned to MAR, the warning light

switches on, but it should switch off after a few

seconds; the warning light indicates a Hill Holder

system failure.

The display will show a dedicated message.

In this case, contact the Fiat Dealership as soon as

possible.

amber

iTPMS

iTPMS failure/iTPMS temporarily deactivated

The warning light flashes for about 75 seconds then

stays on constantly when a fault is detected in the

iTPMS.

In this case, contact the Fiat Dealership as soon as

possible.

Low tyre pressure

The warning light switches on to indicate that the

tyre pressure is lower than the recommended

value and/or that a pressure loss is occurring. In

these circumstances, optimal tyre duration and fuel

consumption may not be guaranteed.

In this case it is advisable to restore the correct

pressure value.

WARNING Do not continue driving with one or more flat

tyres as vehicle handling may be compromised. Stop

the vehicle, avoiding sharp braking and steering.

amber

BRAKE PAD WEAR

The warning light switches on if the front brake pads

are worn.

On certain versions a dedicated message is displayed.

Have them replaced as soon as possible.

amber

PARKING SENSOR FAILURE

(for versions/markets, where provided)

The warning light turns on when a parking sensor fault
is detected. On certain versions the

warning light

comes on instead. On certain versions a dedicated

message is displayed.

In this case, contact the Fiat Dealership as soon as

possible.

 KNOWING THE INSTRUMENT PANEL

96

What it means

What to do

amber

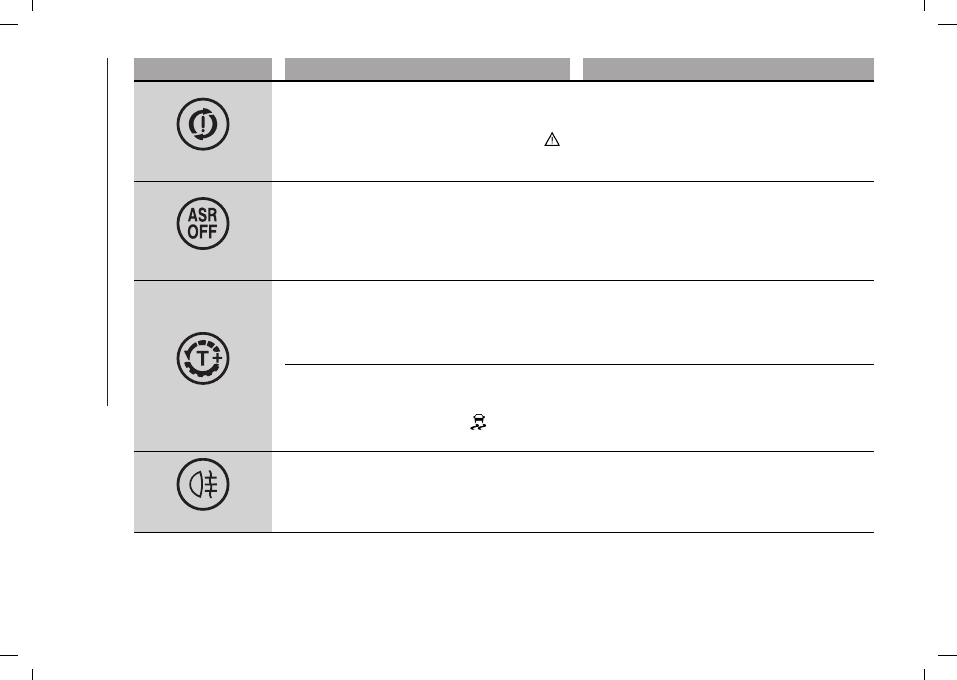

START&STOP SYSTEM FAILURE

(for versions/markets, where provided)

The warning light comes on when a fault is detected
in the Start&Stop system. On certain versions the

warning light comes on instead. On certain versions a

dedicated message is displayed.

In this case, contact the Fiat Dealership as soon as

possible.

amber

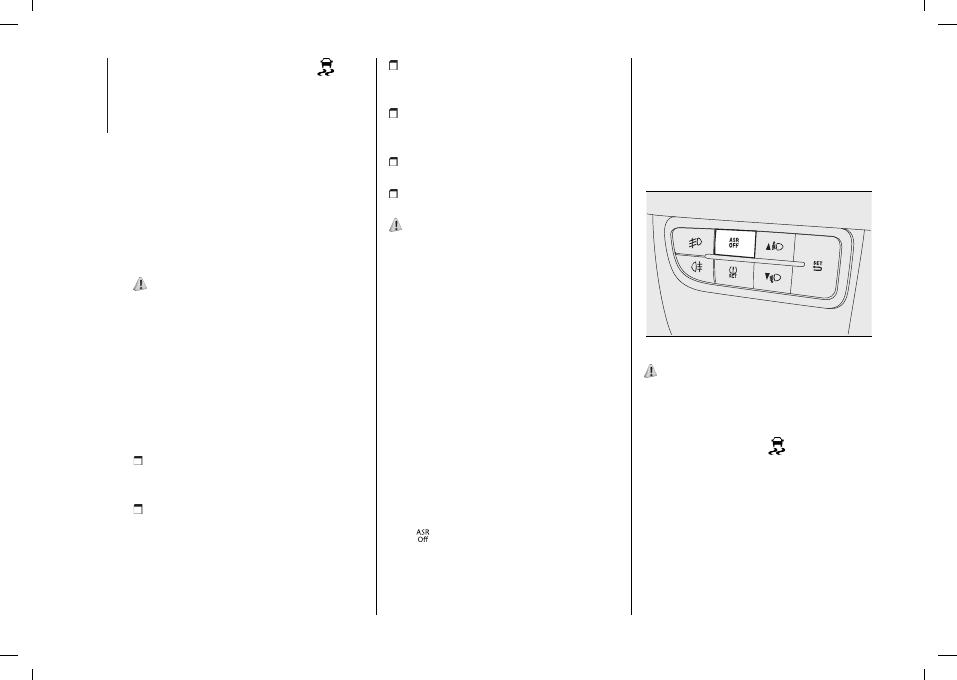

ASR SYSTEM DEACTIVATED

The ASR system can be turned off by pressing the

button ASR OFF. The warning light switches on to

warn the driver that the system is off. If the ASR OFF

button is pressed again, the warning light will switch

off to inform the driver that the system is on again.

amber

TRACTION PLUS SYSTEM ACTIVATION

(for versions/markets, where provided)

The warning light switches on when the Traction Plus

system is activated by pressing the T+ button on the

dashboard. The LED on the button turns on.

Traction Plus system failure

Turning the key to the MAR position, if the warning

light stays on or lights up when travelling with the LED
on the button and the warning light

.

The display will show a specific message.

In this case, contact the Fiat Dealership as soon as

possible.

amber

REAR FOG LIGHTS

The warning light comes on when the rear fog lights

are turned on.

97

50)

During regeneration, the fan could be operated.

51)

Always drive at a speed appropriate to the traffic conditions, the weather and traffic regulations. The engine may be stopped if the

DPF light is on; however, repeated interruption of the regeneration process may result in premature deterioration of the engine oil. For this

reason, always wait until the warning light switches off before stopping the engine as described above. It is not advisable to complete DPF

regeneration with the vehicle stationary.

13)

Go to a Fiat Dealership as soon as possible if the warning light

does not light up when the key is turned to MAR or if while travelling the

warning light switches on or flashes (along with a message and a symbol on the display on some versions). The operation of the

warning

light may be checked by the traffic police using specific devices. Comply with the laws and regulations of the country where you are driving.

14)

The presence of water in the fuel supply circuit may cause severe damage to the injection system and irregular engine operation. If the
warning light switches on (on some versions together with the dedicated message on the display), contact a Fiat Dealership as soon as

possible to have the system bled. If the above indication occurs immediately after refuelling, water may have entered the tank: turn the engine

off immediately and contact a Fiat Dealership.

 KNOWING THE INSTRUMENT PANEL

98

Green warning lights

Warning lights on panel

What it means

What to do

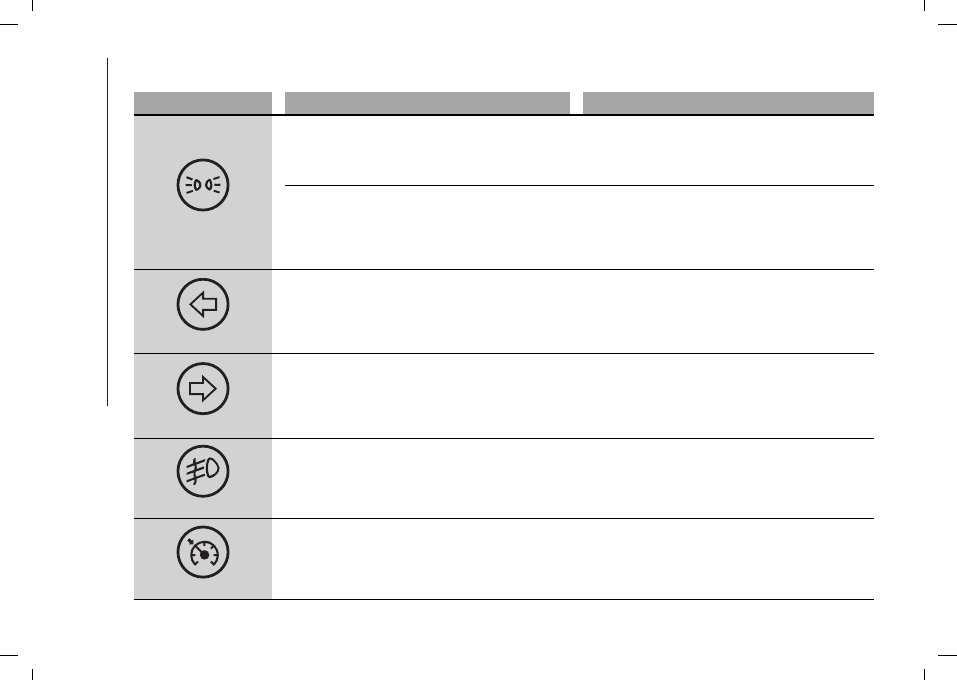

green

SIDE LIGHTS - FOLLOW ME HOME

Side lights

The warning light switches on when the side lights are

activated.

Follow Me Home

The warning light will turn on when this device is active

(see the “Follow me home device” paragraph in the

“Know your vehicle” section). The display shows the

dedicated message.

green

LEFT-HAND DIRECTION INDICATOR (blinking)

The warning light switches on when the direction

indicator control stalk is moved downwards or,

together with the right direction indicator, when the

hazard warning light button is pressed.

green

RIGHT-HAND DIRECTION INDICATOR (blinking)

The warning light switches on when the direction

indicator control stalk is moved upwards or, together

with the left direction indicator, when the hazard

warning light button is pressed.

green

FOG LIGHTS

The warning light comes on when the front fog lights

are turned on.

green

CRUISE CONTROL

The warning light turns on together with the message

on the display when turning the ring of the Cruise

Control to ON.

99

Blue warning lights

Warning lights on

panel

What it means

What to do

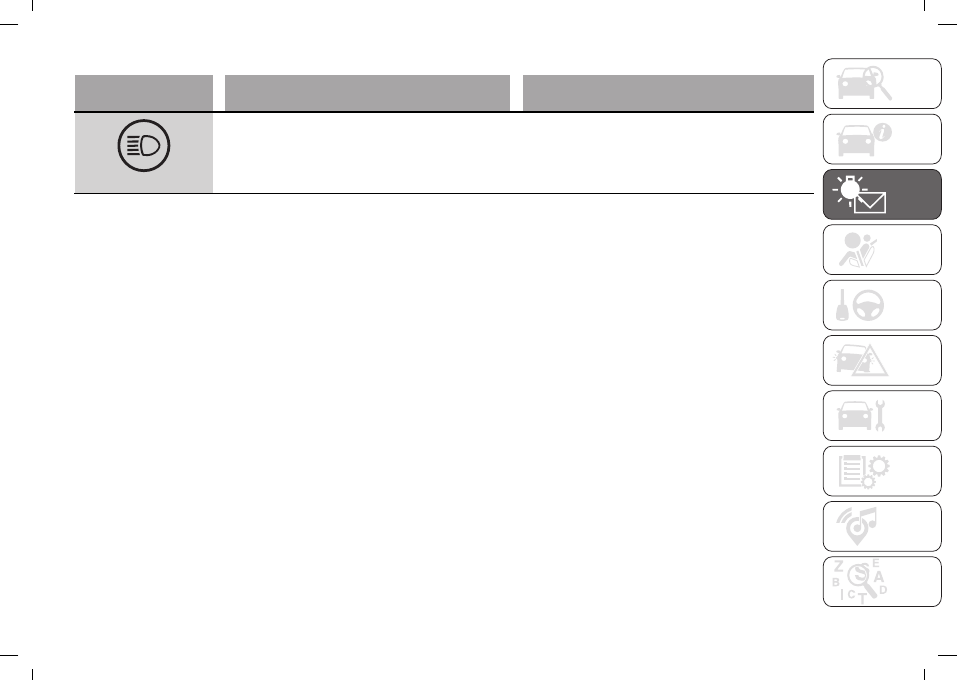

blue

MAIN BEAM HEADLIGHTS

The warning light switches on when the main beam

headlights are turned on.

 KNOWING THE INSTRUMENT PANEL

100

MESSAGES ON THE DISPLAY

What it means

What to do

GEAR SHIFT INDICATION

(for versions/markets, where provided)

On vehicles with a manual transmission, the gear shift

indicator suggests gear changes to the driver (SHIFT

UP or SHIFT DOWN) via a special display on the

instrument panel. This suggestion to change gear is

designed to improve consumption and ensure the best

driving style.

NOTE The indication in the instrument panel remains

on until the driver shifts gear or the driving conditions

go back to a situation where gearshifting is not

required to improve consumption.

START&STOP SYSTEM ACTIVATION

The symbol lights up on the display when the engine

is stopped automatically (for versions/markets, where

provided).

101

What it means

What to do

INDICATION OF DIESEL EMISSIONS ADDITIVE LOW

LEVEL (UREA)

When low UREA level is detected, a text message will

appear on the instrument panel display, together with

the symbol

to indicate that UREA must be topped

up.

The symbol

stays on until the tank is topped up

with at least 5 litres of UREA.

If you do not top up, a specific message will appear

on the instrument panel display whenever a certain

threshold is reached until it will no longer be possible

to start the engine.

A message appears continuously on the display

when the residual range is approximately 200 km

accompanied by an auditory indication.

When the residual range is 0 km, a specific message

will appear on the display (for versions/markets, where

provided). It will no longer be possible to restart the

engine after it has been stopped.

It will be possible to restart the engine after pouring at

least 5 litres of UREA in the tank.

52)

Top up the UREA tank as soon as possible with at least

5 litres of UREA. If topping up is done with remaining

range of UREA in the tank equal to zero, you may need

to wait two minutes before starting the vehicle.

NATURAL POWER SYSTEM FAILURE

All Methane fuel levels disappear on the display and

the symbol appears with a dedicated message.

In this case, contact the Fiat Dealership as soon as

possible.

FIAT CODE SYSTEM FAILURE

The symbol switches on or blinks to indicate a failure

or fault of the Fiat CODE system.

Contact a Fiat Dealership as soon as possible.

AIRBAG WARNING LIGHT FAILURE

The symbol switches on to indicate a failure of the

warning light

on the display.

Contact a Fiat Dealership as soon as possible.

 KNOWING THE INSTRUMENT PANEL

102

What it means

What to do

PETROL OPERATION (Natural Power versions)

The symbol appears on the display, with all the bar

edges, if the methane is running out (Natural Power

versions). In these cases the system automatically

switches to petrol operation.

MESSAGES ON DISPLAY (COMFORT-

MATIC/

DUALOGIC™

TRANSMISSION)

A message appears on the display in the following

cases:

incorrect use of the transmission by the driver;

manual method unavailable;

automatic mode not available;

clutch overtemperature;

starting without pressing the brake pedal;

gear unavailable;

operation not admissible;

shifting without pressing the brake pedal;

neutral engagement request (N);

52)

When the UREA tank is empty and the engine is stopped it is no longer possible to restart it until the UREA tank is topped up with at least

5 litres of UREA.

103

SAFETY

The chapter that you are about to

read is very important: it describes the

safety systems with which the vehicle is

equipped and provides instructions on

how to use them correctly.

ABS ......................................... 104
ESC (Electronic Stability Control)

SYSTEM ................................... 105
iTPMS (indirect Tyre Pressure

Monitoring System)..................... 107
TRACTION PLUS SYSTEM.......... 109
OCCUPANT PROTECTION

SYSTEMS ................................. 109
SEAT BELTS ............................. 110
SBR SYSTEM............................ 111
PRE-TENSIONERS..................... 112
CARRYING CHILDREN

SAFELY .................................... 114
INSTALLING AN ISOFIX CHILD

RESTRAINT SYSTEM ................. 117
SUPPLEMENTARY RESTRAINT

SYSTEM (SRS) - AIRBAG ............ 122
FRONT AIRBAGS....................... 122
SIDE BAGS ............................... 127

 SAFETY

104

ABS

This is an integral part of the braking

system, which prevents one or more

wheels from locking and slipping

regardless of the road surface

conditions and braking intensity,

ensuring control of the vehicle even

during emergency braking.

The Electronic Braking Force

Distribution (EBD) system completes

the system allowing the brake force to

be distributed between the front and

rear wheels.

WARNING To obtain the maximum

efficiency of the braking system, a

bedding-in period of about 500 km is

needed: during this period it is better to

avoid sharp, repeated and prolonged

braking.

SYSTEM INTERVENTION

The driver can feel that the ABS has

come into action because the brake

pedal pulsates slightly and the system

gets noisier: it means that the vehicle

speed should be altered to suit the type

of road surface.

MECHANICAL BRAKE

ASSIST

(for versions/markets, where provided)
This system (which cannot be

deactivated) recognises emergency

braking conditions according to the

speed of operation of the brake pedal

and provides an additional hydraulic

braking pressure to support that

provided by the driver. This allows

faster and more powerful operation of

the braking system.

WARNING When the Mechanical Brake

Assist intervenes, noises may be heard

from the system. This is normal. In any

case, while braking keep the brake

pedal firmly depressed.

53) 54) 55)

FAULT WARNINGS

ABS failure

This is indicated by turning on the

warning light on the instrument panel

together with a message on the display

on some versions (see the “Warning

lights and messages” paragraph in

the “Knowing the instrument panel”

chapter).
In this case, the braking system will still

be effective, although without the extra

capacity offered by the ABS.
Drive carefully to the nearest Fiat

Dealership to have the system

checked.

EBD failure

This is indicated by turning on the

and

warning lights on the

instrument panel together with a

message on the display on some

versions (see the “Warning lights and

messages” paragraph in the “Knowing

the instrument panel” chapter).
In this case, the rear wheels may

suddenly lock and the vehicle may

swerve when braking sharply. Drive

carefully to the nearest Fiat Dealership

to have the system checked.

56)

53)

When the ABS cuts in and you feel

the brake pedal pulsating, do not remove

your foot, but keep the pedal pushed

down; in doing so you, will stop in the

shortest distance possible under the road

conditions at the time.

54)

If the ABS intervenes, this indicates

that the grip of the tyres on the road is

nearing its limit: you must slow down to a

speed compatible with the available grip.

55)

The ABS gets the most from the

available grip, but it cannot improve it; you

should therefore take every care when

driving on slippery surfaces and not take

unnecessary risks.

56)

If only the

instrument panel

warning light comes on (with a message

in the multifunction display on some

versions), stop the vehicle immediately and

contact the nearest Fiat Dealership. Any

loss of fluid will affect the brake system

105

functionality, both conventional and

ant-lock wheels.

ESC (Electronic

Stability Control)

SYSTEM

(for versions/markets, where provided)

The ESC system improves the

directional control and stability of the

vehicle in various driving conditions.

The ESC system corrects understeer

and oversteer, distributing the brake

force on the appropriate wheels. The

torque supplied by the engine can also

be reduced in order to maintain control

of the vehicle.

The ESC system uses the sensors in

the vehicle to determine the trajectory

required by the driver through steering

and compares it with the real trajectory

of the vehicle.

When the real trajectory deviates from

the desired trajectory, the ESC system

intervenes to counter understeer or

oversteer.

Oversteer: occurs when the vehicle is

turning more than it should according

to the angle of the steering wheel.

Understeer: occurs when the vehicle

is turning less than it should according

to the angle of the steering wheel.

The ESC system also includes the

following systems:

Hill Holder

ASR

MSR

HBA

SYSTEM INTERVENTION

This is signalled by the flashing of the
warning light

in the instrument

panel, to inform the driver that the

vehicle is in critical stability and grip

conditions.

Switching the system on

The ESC system is automatically

activated when the vehicle is started

and cannot be deactivated.

Fault warnings

In the event of a failure, the ESC

will be automatically switched off
and the warning light

will come

on constantly in the instrument

panel along with a message in

the multifunction display (for

versions/markets where provided) (see

“Warning lights and messages” section

in the "Knowing the instrument panel"

chapter). Contact a Fiat Dealership as

soon as possible.

57) 58) 59)

HILL HOLDER SYSTEM

(for versions/markets, where provided)
It is an integral part of the ESC system

and facilitates starting on an incline.
It is automatically activated in the

following conditions:

uphill: vehicle stationary on a road

with a gradient higher than 5%, engine

running, brake pressed and gearbox

in neutral or gear (other than reverse)

engaged;

downhill: vehicle stationary on a road

with a gradient higher than 5%, engine

running, brake pressed and reverse

gear engaged.
When setting off, the ESC system

control unit maintains the braking

pressure on the wheels until the torque

necessary for starting is reached, or in

any case for a maximum of 2 seconds,

allowing your right foot to be moved

easily from the brake pedal to the

accelerator. When the 2 seconds have

elapsed, without starting, the system is

automatically deactivated, gradually

releasing the braking pressure.
During this release stage, the typical

brake disengagement noise indicating

that the vehicle is going to move

imminently will be heard.

Fault warnings

System failure is indicated by

instrument panel warning light

with

 SAFETY

106

digital display and warning light

on

the instrument panel with multifunction

display (for versions/markets, where

provided) (see "Warning lights and

messages” paragraph in the "Knowing

the instrument panel" chapter).

WARNING The Hill Holder system is

not a parking brake, therefore do not

leave the vehicle without activating the

handbrake, switching off the engine

and engaging first gear.

60)

ASR SYSTEM (Antislip

Regulation)

(for versions/markets, where provided)
This is a traction control system that

cuts in automatically every time one or

both drive wheels slip.
Depending on the slipping conditions,

two different control systems are

activated:

if the slipping involves both drive

wheels, the ASR intervenes reducing

the power transmitted by the engine;

if the slipping only involves one of

the drive wheels, the ASR intervenes

automatically braking the wheel that is

slipping.
The action of the ASR system is

especially useful in the following

conditions:

slipping of the inner wheel round

bends due to dynamic variations in the

load of excessive acceleration;

excessive power transmitted to the

wheels, also in relation to road surface

conditions;

acceleration on slippery, snowy or icy

road surfaces;

in the case of loss of grip on a wet

surface (aquaplaning).

60) 61) 62) 63)

MSR SYSTEM (engine

drive regulation)

This is an integral part of the ESC

system that, in the event of a sudden

gear down shift or an ABS braking,

cuts in and provides torque to the

engine thus preventing excessive

driving wheel drive which, especially in

poor grip conditions, can lead to a loss

of stability.

Turning the ASR system on/off

The ASR comes on automatically

whenever the engine is started.
While driving, the ASR can be switched

off and on again pressing the button

fig. 135 on the dashboard.
Switching off is shown by the warning

light

on the instrument panel

switching on together with a message

shown in the multifunction display, for

versions/markets where provided.

If the ASR is switched off while driving,

it is automatically switched on again

when the car is started up.
When travelling on snowy roads with

snow chains, it may be helpful to turn

the ASR off: in fact, in these conditions,

the driving wheels skidding when

moving off gives you better traction.

135

F0T0504

64)

FAULT WARNINGS

In the event of a failure, the ASR

will be automatically switched off
and the warning light

will come

on constantly in the instrument

panel along with a message in

the multifunction display (for

versions/markets where provided) (see

“Warning lights and messages” section

in the "Knowing the instrument panel"

chapter). In this case, contact the Fiat

Service Network as soon as possible.
