9.0

CONNECTOR PINOUTS

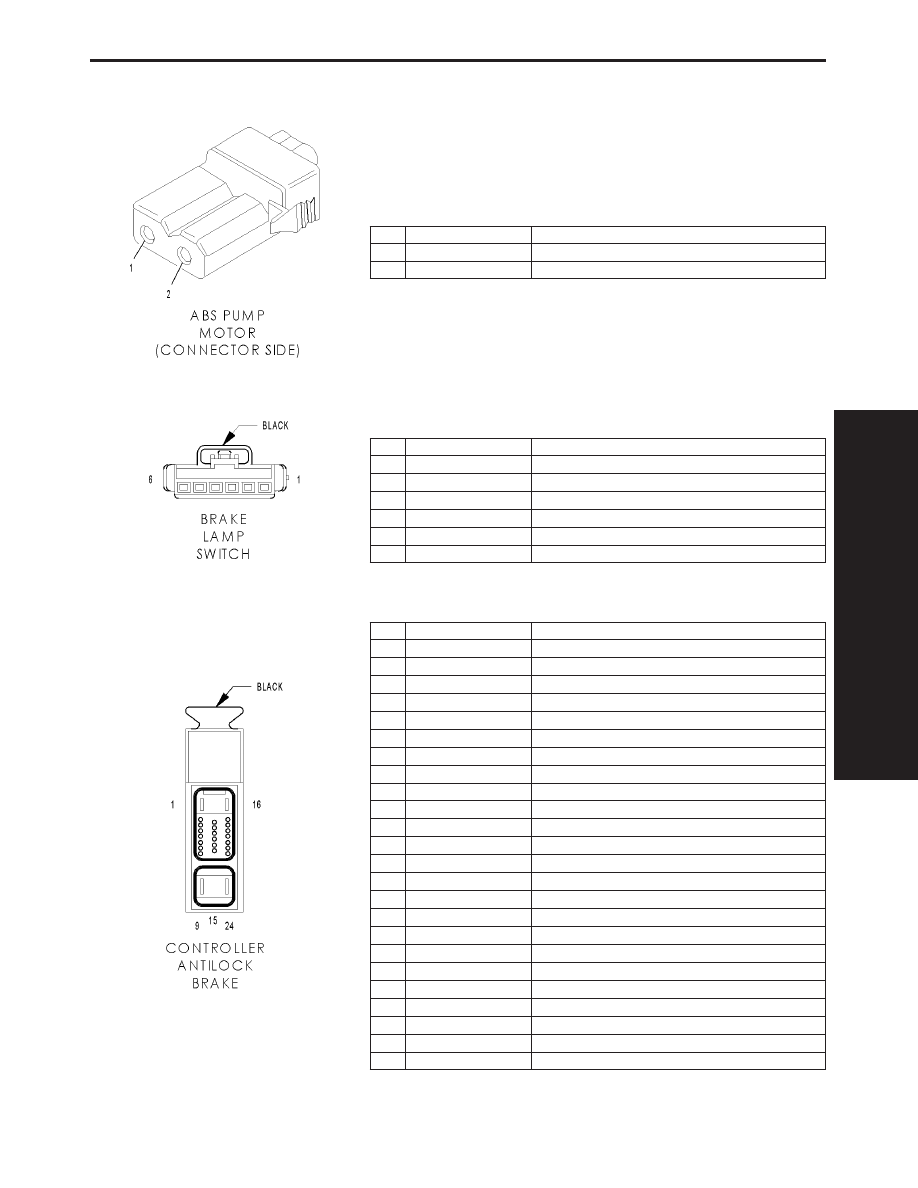

ABS PUMP MOTOR (CONNECTOR SIDE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

TN

GROUND

2

RD

PUMP MOTOR CONTROL

BRAKE LAMP SWITCH - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 20GY/RD

FUSED B(+)

2

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

3

-

-

4

-

-

5

Z1 20BK

GROUND

6

K29 20WT/PK

BRAKE LAMP SWITCH SENSE

CONTROLLER ANTILOCK BRAKE - BLACK 24 WAY

CAV

CIRCUIT

FUNCTION

1

Z107 12BK/DB

GROUND

2

B1 18YL/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

3

B2 18YL

RIGHT REAR WHEEL SPEED SENSOR 12V SUPPLY

4

-

-

5

D25 20VT/YL

PCI BUS

6

B6 18WT/DB

RIGHT FRONT WHEEL SPEED SENSOR SIGNAL

7

B7 18WT

RIGHT FRONT WHEEL SPEED SENSOR 12V SUPPLY

8

D24 20WT/DG

FLASH ABS

9

A10 12RD/DG

FUSED B(+)

10

F500 18VT/BR

FUSED IGNITION SWITCH OUTPUT (RUN)

11

-

-

12

-

-

13

G7 18WT/OR

VEHICLE SPEED SENSOR SIGNAL

14

-

-

15

-

-

16

Z127 12BK/DG

GROUND

17

-

-

18

L50 20WT/TN

BRAKE LAMP SWITCH OUTPUT

19

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

20

B4 18LG

LEFT REAR WHEEL SPEED SENSOR 12V SUPPLY

21

-

-

22

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

23

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12V SUPPLY

24

A107 12RD/YL

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

45

CONNECTOR PINOUTS

DATA LINK CONNECTOR - BLACK 16 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

D25 20VT/YL

PCI BUS

3

-

-

4

Z2 20BK/LG

GROUND

5

Z40 18BK/VT

GROUND

6

D20 20LG

SCI RECEIVE

7

D21 20PK

SCI TRANSMIT

8

-

-

9

D23 20WT/BR

FLASH PROGRAM ENABLE

10

D24 20WT/DG

FLASH ABS

11

-

-

12

-

-

13

-

-

14

-

-

15

-

-

16

A105 18DB/RD

FUSED B(+)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

46

CONNECTOR PINOUTS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

47

CONNECTOR PINOUTS

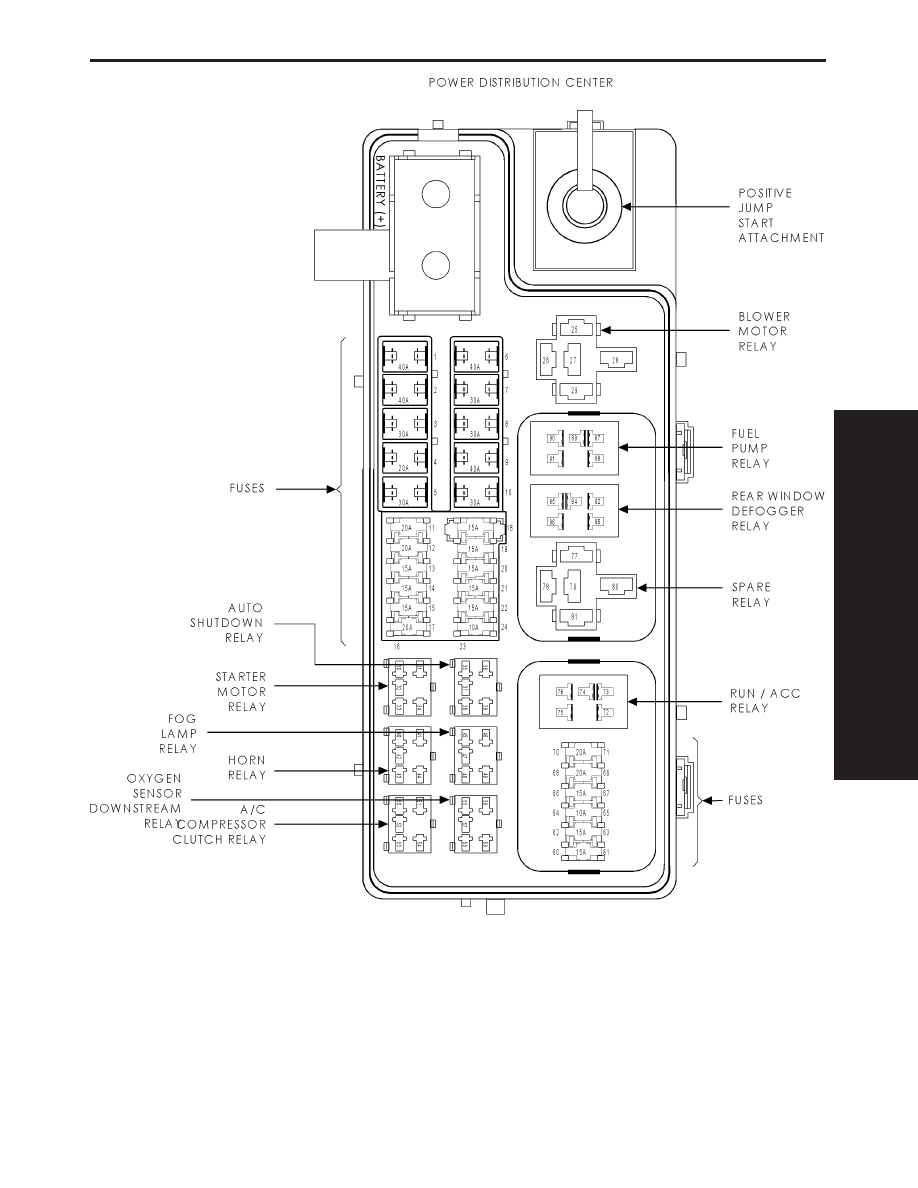

FUSES (PDC)

FUSE

NO.

AMPS

FUSED CIRCUIT

FUNCTION

1

40A

A111 12RD/LB

FUSED B(+)

2

40A

A107 12RD/YL

FUSED B(+)

3

30A

A145 14WT/RD

FUSED B(+)

4

20A

F75 14VT

FUSED B(+)

5

30A

A48 14VT

FUSED B(+)

6

40A

A149 12RD/TN

FUSED B(+)

7

30A

A10 12RD/DG

FUSED B(+)

8

30A

A5 14RD

FUSED B(+)

9

40A

A7 12RD

FUSED B(+)

10

30A

A1 14RD

FUSED B(+)

11

20A

A14 16RD/WT

FUSED B(+)

12

20A

A105 18DB/RD

FUSED B(+)

13

15A

A15 20RD/PK

FUSED B(+)

14

15A

F242 18DG/PK

FUSED B(+)

15

20A

A4 16BK/PK

FUSED B(+)

16/17

20A

F30 16RD

FUSED RUN/ACC RELAY OUTPUT

18

15A

F35 18RD

FUSED B(+)

19

15A

A62 18VT/LB

FUSED B(+)

20

15A

A27 20RD/VT

FUSED B(+)

21

15A

A103 20GY/RD

FUSED B(+)

22

15A

A64 16DG/WT

FUSED B(+)

23/24

10A

F14 18LG/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

60/61

15A

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

62/63

15A

G5 20DB/WT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

64/65

10A

F12 18DB/RD

FUSED IGNITION SWITCH OUTPUT (RUN-START)

66/67

20A

F13 18DB

FUSED RUN/ACC RELAY OUTPUT

68/69

20A

L43 18VT

FUSED HEADLAMP RELAY OUTPUT

70/71

20A

L44 18VT/RD

FUSED HEADLAMP RELAY OUTPUT

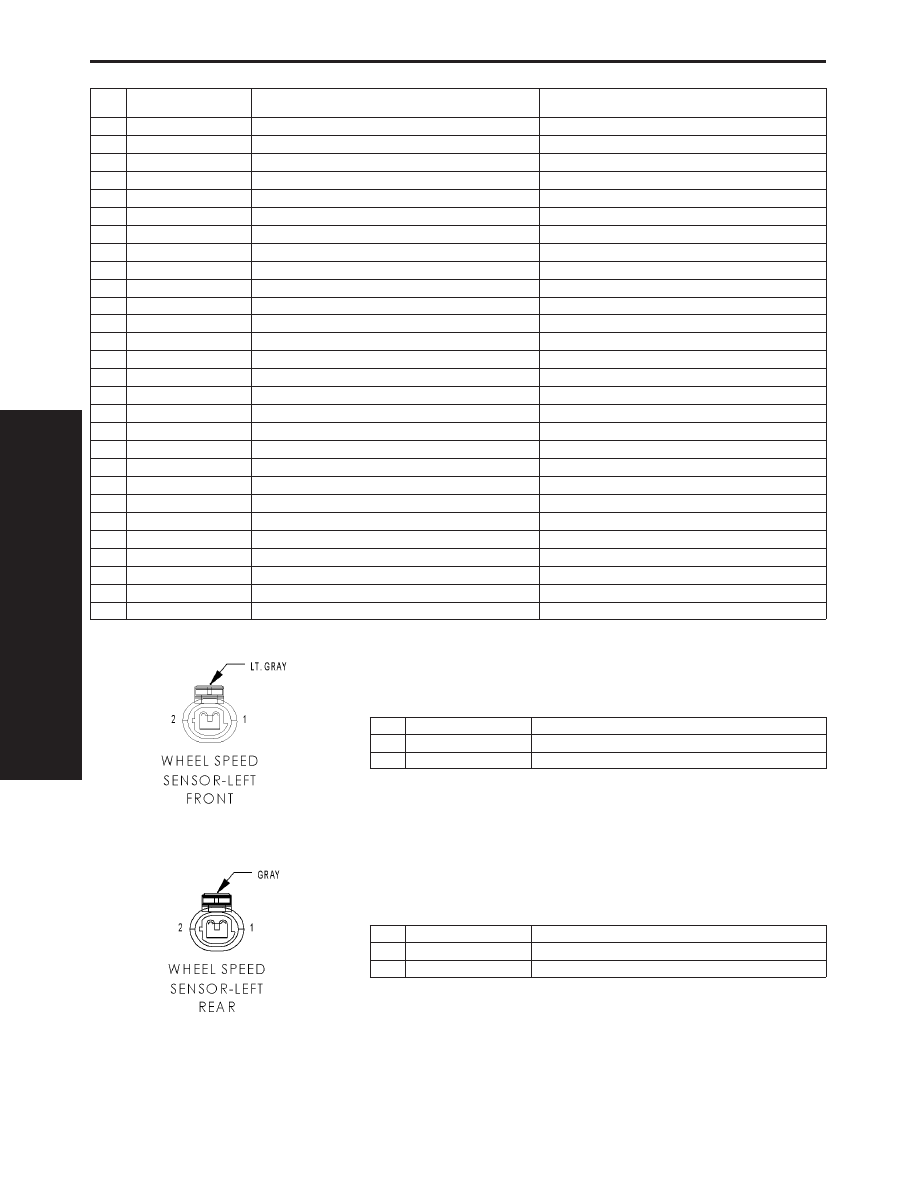

WHEEL SPEED SENSOR-LEFT FRONT - LT.GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B9 18RD

LEFT FRONT WHEEL SPEED SENSOR 12V SUPPLY

2

B8 18RD/DB

LEFT FRONT WHEEL SPEED SENSOR SIGNAL

WHEEL SPEED SENSOR-LEFT REAR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

B4 18LG

LEFT REAR WHEEL SPEED SENSOR 12V SUPPLY

2

B3 18LG/DB

LEFT REAR WHEEL SPEED SENSOR SIGNAL

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

48
